带框架输送结构的自动裂缝检测装置

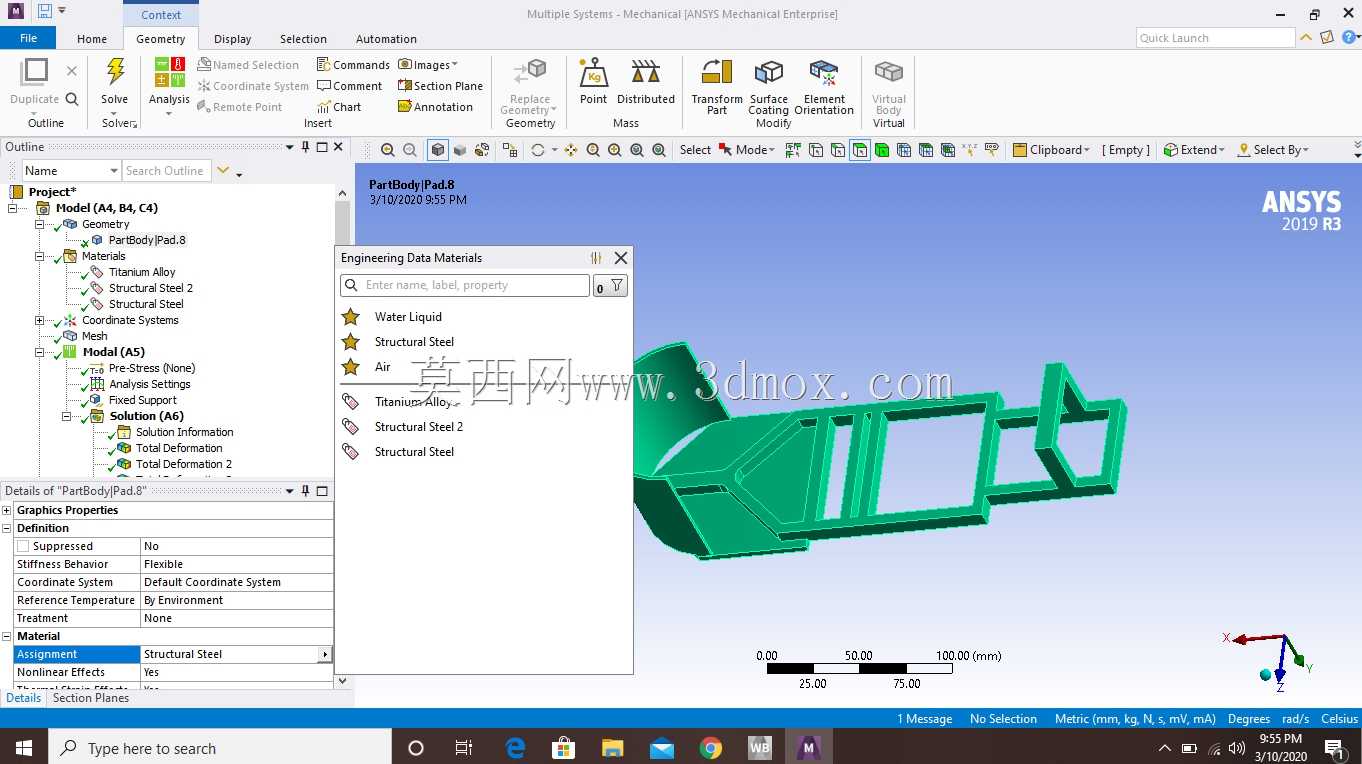

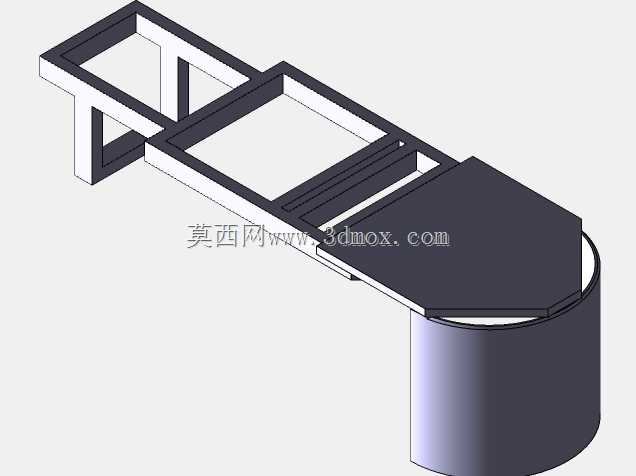

该结构主要面向工业生产线上的工件表面裂缝自动化检测场景，可适配小型冲压件、机加工零件、注塑成型件的在线质检工序，替代传统人工目视排查的作业模式，适配流水线连续作业的生产节奏，能够在工件流转过程中完成裂缝缺陷的自动识别与分选前置准备。装置整体采用框架式承载结构搭配圆柱检测工位的组合布局，长条形输送框架采用空心方管拼接成型，在保证整体结构刚性的同时有效降低自重，框架上设置两处方形镂空定位区，可根据待检测工件的外形尺寸更换适配的定位治具，工件可沿着框架上的导向滑道从上下料端平稳滑移至检测工位，滑道侧边设置有限位挡边，能够避免工件输送过程中出现偏移卡滞的问题。末端的圆柱型结构为检测单元的安装承载座，内部可集成视觉检测模块、涡流探伤探头等裂缝检测元件，上方的翻盖式盖板可实现检测区域的封闭，一方面能够隔绝外界环境光线对视觉检测成像的干扰，提升裂缝识别的准确率，另一方面也可避免检测过程中工件碎屑飞溅，提升作业安全性，盖板与框架采用铰接连接方式，开合角度可根据维护需求调整，日常检修时无需完全拆卸结构即可完成内部元件的调试更换。在设计过程中，整体结构充分考虑了现有流水线的安装适配边界，输送框架的宽度可对接常规皮带线、滚筒线的出料端高度，底部预留有标准安装孔位，可直接固定在流水线支架或者独立工作台上，无需对现有生产线进行大规模改造。结构的受力点集中在框架拼接节点与圆柱底座连接处，所有拼接位置均采用加强筋过渡设计，长期承受工件滑移的摩擦载荷与检测模块的振动载荷也不会出现结构变形，能够保证检测工位的位置精度，避免因结构偏移导致的检测误判问题。该结构可单独作为裂缝检测工位使用，也可多组拼接适配不同长度的工件检测需求，滑道的导向间隙可根据工件厚度进行微调，适配不同规格工件的检测作业，整体结构无复杂异形零件，加工难度低，后期维护更换易损件的成本较低，能够适配中小制造企业的质检环节升级需求，有效降低人工质检的劳动强度，提升裂缝缺陷的检出效率。
