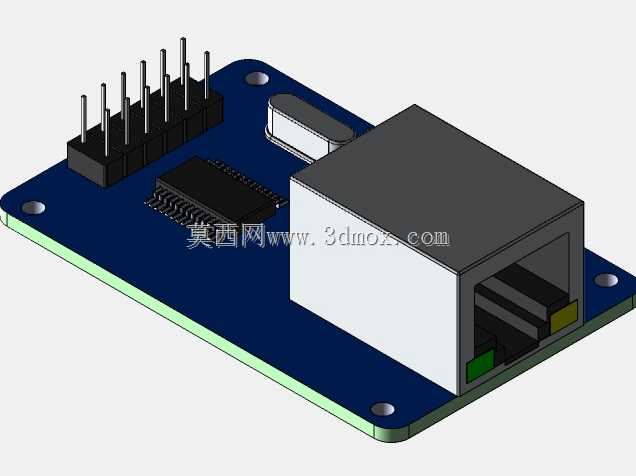

ENC28J60以太网网络通讯模块结构设计

这款ENC28J60以太网通讯模块，是面向嵌入式控制场景打造的独立网络接入硬件，主要服务于单片机系统、小型工控终端、物联网采集节点的有线网络通讯需求，能够为不具备原生以太网接口的主控单元提供稳定的TCP/IP协议层物理连接支撑，在工业现场数据采集、智能家居中控组网、小型设备联网升级、嵌入式教学实验等场景中有着广泛的应用空间。模块整体采用板载集成化设计思路，将核心控制芯片、网络隔离变压器、RJ45网络接口、排针连接端子全部整合在一块矩形PCB基板上，最大化压缩了硬件占用空间，能够适配多数紧凑安装空间的嵌入式设备加装需求。PCB基板四角预留了标准圆形安装固定孔，可通过铜柱或螺丝直接固定在设备壳体内部的安装柱上，安装孔位间距经过标准化校准，兼容多数通用嵌入式开发板的扩展位尺寸，无需额外定制安装支架即可完成固定。板载的RJ45接口采用侧出式布局，接口端面与PCB板边缘齐平，设备外壳只需对应位置开出标准网口开孔，即可直接引出网线插拔位，无需额外延长转接，接口内置状态指示灯，能够直观反馈网络连接状态与数据传输状态，方便现场调试排查故障。排针连接端子采用标准2.54mm间距直插排针设计，引脚定义遵循通用SPI通讯接口规范，可直接插接在单片机开发板的扩展排针上，也可通过杜邦线完成飞线连接，适配不同的接线场景需求。核心控制芯片区域预留了足够的散热空间，板载晶振紧贴芯片布置，尽可能缩短信号走线长度，降低高频信号干扰，保障通讯稳定性。网络接口与核心芯片之间集成了隔离变压器，能够有效滤除网线传输过程中的浪涌干扰与静电冲击，提升模块在复杂电磁环境下的运行可靠性。模块整体外形规整，所有元器件高度均不超过RJ45接口的顶面高度，安装时不会出现元器件干涉问题，PCB边缘做了圆角处理，避免安装过程中划伤操作人员或设备内部线材，板上丝印清晰标注了各引脚定义，能够降低接线错误概率。在实际应用中，这款模块可以帮助低端主控单元快速实现10Mbps速率的有线以太网通讯，无需占用过多主控资源即可完成网络数据收发，相比无线通讯方案有着更强的抗干扰能力与传输稳定性，适合对通讯可靠性要求较高的工业类嵌入式场景使用。
