工业压差变送检测控制装置结构设计

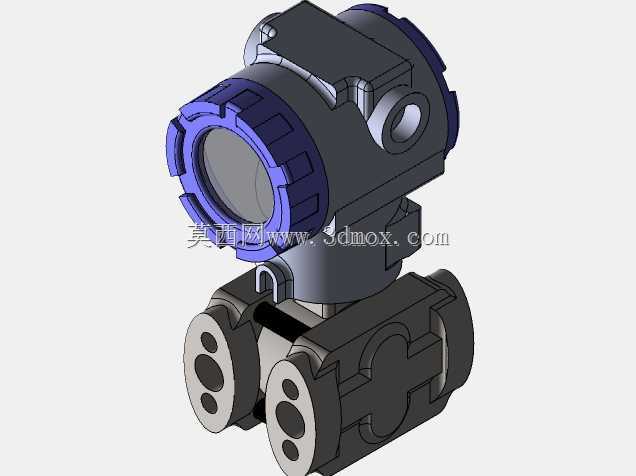

　　在石化、电力、冶金这类连续生产的流程工业场景里，管道内流体的压差参数是把控生产稳定性、能耗水平的核心指标之一，这套压差变送控制结构的设计，正是围绕现场工况的实际测量需求展开。从结构布局来看，上部的仪表显示端采用了带防护棱边的圆形视窗设计，视窗周边做了防滑齿状的旋盖结构，方便现场运维人员无需额外工具即可开盖完成参数调校、接线操作，壳体上部预留的侧向走线孔，适配现场穿管布线的安装习惯，能避免线缆弯折过度导致的信号传输故障。下部的测量腔体采用双侧对称的法兰对接结构，对接面的螺栓孔位按照常规工业管道的安装间距做了适配设计，腔体内部的流道做了平滑过渡处理，能减少流体紊流对压差检测精度的干扰，同时避免介质中的杂质在腔体内堆积造成测量偏差。

　　设计过程中优先考虑了现场安装的边界适配性，整体结构的重心落在下部测量腔体的中轴线上，垂直安装在管道上时不会产生额外的偏载力矩，对安装支架的载荷要求更低，适配不同管径的水平、垂直管道安装场景。上部电子仓与下部测量腔体之间采用了密封隔离结构，能阻断测量介质的温度向电子元器件侧传导，适配高温介质的测量场景，同时防护等级满足户外露天安装的防雨、防尘要求，无需额外加装防护外罩即可直接在厂区管廊上部署。从功能实现逻辑上，双侧引压接口分别接入管道节流件前后的压力介质，内部的检测元件将压差信号转换为标准电信号后，通过上部的电路模块完成信号放大、运算处理，最终输出可接入工业控制系统的标准信号，实现压差参数的实时监测与闭环控制。壳体的边角位置都做了圆弧过渡处理，避免现场安装作业时的磕碰损伤，同时外部的喷涂防护层适配化工场景的防腐蚀要求，能在带有轻微腐蚀性气体的厂区环境中长期稳定运行。
