人体工程学验证用标准假人三维数模

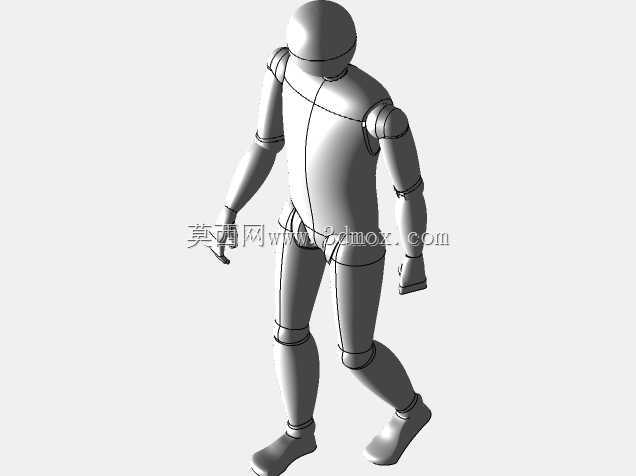

　　在各类工业设备、作业工位、载人舱室的结构设计环节，人机适配性验证是绕不开的核心环节，这款标准人体假人数模，正是为匹配这类验证需求搭建的参数化模型。不同于展示类的人体建模，该模型所有关节均按照真实人体活动自由度设置限位，肩、肘、腕、髋、膝、踝等主要活动关节保留了合理的转动副约束，可直接调整为站立操作、弯腰取件、坐姿操控、下蹲检修等各类真实作业姿态，无需额外拆解调整模型结构。模型采用标准成年男性人体百分位尺寸搭建，整体比例符合人机工程学通用验证规范，肢体分段处做了圆滑过渡处理，不存在尖锐几何特征，在做空间干涉检查时不会出现误判。实际项目应用中，这类假人模型常被用于操作台高度验证、设备检修空间预留、驾驶舱操作可达性校核、

　　通道通行宽度校验等场景：在设计装配工位时，可将假人调整为站立操作姿态，核对手部操作区域是否落在舒适作业范围内，肘部自然下垂时的操作高度是否匹配工装台面，避免后期工位投用后出现操作人员长期抬臂或弯腰的劳损问题；在设计设备检修口时，可将假人调整为下蹲或探身姿态，核对肢体进入检修区域后是否有足够的操作空间，扳手、螺丝刀等工具的活动行程是否会被周边结构干涉；在设计载人设备舱室时，还可通过调整假人姿态，核对座椅前后调节行程、仪表视野范围、操控按钮触达距离是否符合使用要求。模型的外形轮廓做了简化处理，没有冗余的曲面细节，在大型装配体中调用时不会占用过多系统资源，同时保留了头、躯干、四肢的关键轮廓尺寸，完全满足空间校核的精度要求。

　　建模过程中严格对齐人体测量学的关键尺寸节点，眼高、肩高、肘高、坐高、臂长、腿长等核心验证尺寸均做了参数化约束，可根据不同项目的适配人群快速调整整体比例，适配不同地域、不同年龄段的人体尺寸验证需求。模型的肢体连接位置做了同轴度约束，调整姿态时不会出现关节错位、肢体分离的问题，转动角度范围严格参照真实人体活动极限设置，避免出现违背人体生理结构的无效姿态，保证验证结果的参考价值。
