0.75英寸内螺纹青铜闸阀结构设计

　　这款0.75英寸规格的闸阀，主要适配小口径民用给排水、小型暖通循环管路、低压气动控制系统的通断控制场景，在户内供水支管、小型设备冷却回路、实验室气路终端这类对安装空间有严格限制的点位应用较多。阀体采用铝青铜材质铸造，相比普通黄铜材质具备更优的抗脱锌腐蚀能力，在弱酸碱流体、潮湿安装环境下的使用寿命更长，手轮驱动的明杆结构设计，能让运维人员直接通过阀杆露出高度判断阀门当前的启闭状态，避免误操作引发的管路漏液、断流问题。从结构设计逻辑来看，整体采用对称式流道布局，介质流经阀体时的流阻系数远低于同口径截止阀，全开状态下阀板完全抬升至阀腔上部，不会对管路通径造成额外节流，适合长期保持全开或全关的工况使用，不建议作为节流阀长期处于半开状态，

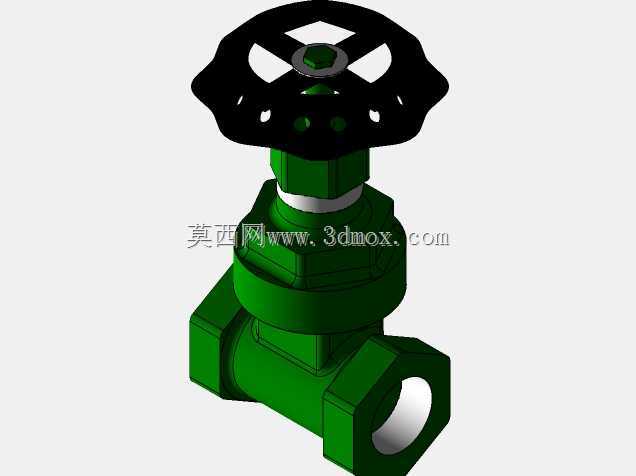

　　否则高速流体冲刷阀板密封面会造成密封面冲蚀磨损，提前出现内漏问题。外形结构上，两端采用标准G3/4内螺纹接口，安装时无需额外焊接法兰，直接匹配同规格外螺纹管路即可完成装配，阀体整体轴向长度控制在80mm以内，手轮最大回转直径100mm，安装时手轮侧预留不小于120mm的操作空间即可满足手动启闭的操作需求，阀杆填料部位采用压盖螺母锁紧结构，长期使用出现填料渗漏时，无需拆解阀体，仅需均匀拧紧压盖螺母即可补偿填料磨损量，大幅降低现场运维的拆解工作量。建模过程中严格遵循小口径闸阀的结构比例，手轮的轮辐镂空、阀体的加强筋过渡、密封面的锥度配合都按照实际加工公差做了细节还原，阀体的六角夹持位也做了对应结构设计，方便安装时使用扳手固定阀体，

　　避免拧紧管路螺纹时阀体跟转造成阀体内腔应力集中。密封结构上，阀板与阀座采用金属硬密封配合，适配0-1.6MPa的工作压力范围，常规工况下适用流体温度不超过120摄氏度，能够覆盖绝大多数民用低压管路的使用需求，阀盖与阀体的连接部位采用梯形螺纹锁紧，配合密封垫片实现静密封，拆解维护时只需拧开阀盖即可取出内部阀板、阀杆组件，更换易损件的操作门槛较低。
