带燕尾安装基座的卧式筒形支撑构件

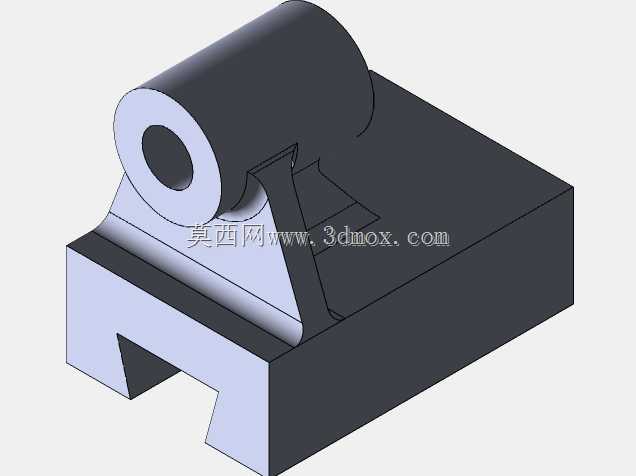

该支撑构件属于机械传动系统中的基础承载类零部件，主要应用于中小型机床进给单元、轻工输送设备张紧机构、小型动力输出端的轴系支撑场景，可适配直径匹配的光轴、传动轴或辊筒类回转零件，为回转部件提供稳定的径向支撑与轴向定位基准，避免轴系运转过程中出现径向跳动、轴向窜动等问题，保障传动链路的运转精度与运行稳定性。从结构设计来看，构件整体分为下部安装基座、中部支撑承托、上部筒形轴座三个核心功能段，下部基座采用燕尾型导向安装结构，可直接嵌入机床床身、设备机架上配套的燕尾导轨槽内，无需额外加工复杂安装孔位即可实现快速定位装配，燕尾结构自带的导向属性可支持构件沿导轨方向调整安装位置，适配不同轴距的轴系布局需求，安装时仅需通过侧面顶紧螺钉即可完成位置锁止，装配调整效率远高于传统平板式螺栓固定支座。中部承托区域设置了对称分布的三角形加强筋，连接下部基座与上部筒形轴座，可有效传递上部轴座承受的径向载荷，将轴系运转产生的冲击力、振动力均匀分散到整个基座平面，避免应力集中导致的支撑结构变形，提升构件整体的抗载荷能力与抗疲劳寿命。上部筒形轴座为同轴通孔结构，通孔内壁可直接与轴类零件配合，或加装轴套、轴承等标准件实现回转支撑，筒身长度经过优化设计，可提供足够的轴向支撑跨度，降低轴系的悬臂比，减少轴端挠度。从安装边界来看，下部燕尾基座的宽度、角度符合通用小型燕尾导轨的尺寸规范，可适配多数常规轻型设备的导轨安装槽，上部筒座的中心高度经过标准化设计，可与同系列的支撑座、传动座保持等高，保障轴系装配后的同轴度要求，整体外形紧凑无外凸冗余结构，可在狭小的设备安装空间内完成布置，不会与周边的传动件、防护件产生运动干涉。设计过程中针对支撑薄弱环节做了结构强化，在控制整体重量与材料成本的前提下，最大化提升了结构刚性，可满足中低速、中等载荷工况下的长期使用需求，无需额外做结构补强即可直接投入实际生产装配。
