适配3.0L六缸发动机的铸铁排气歧管

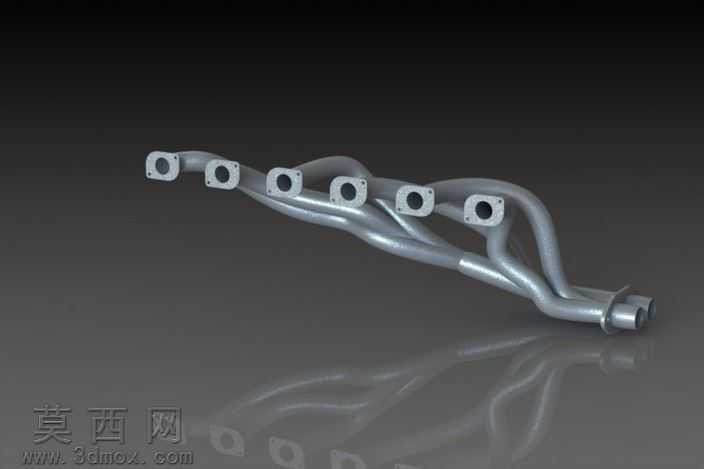

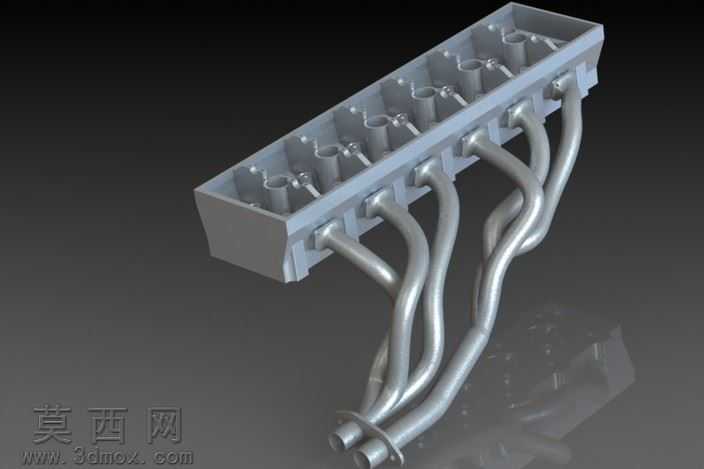

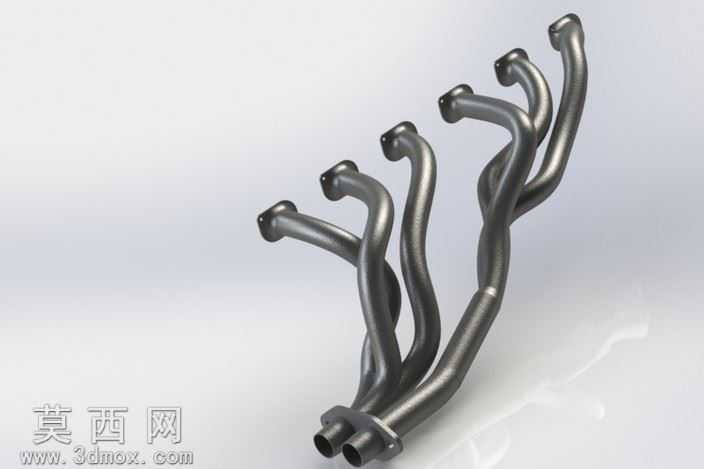

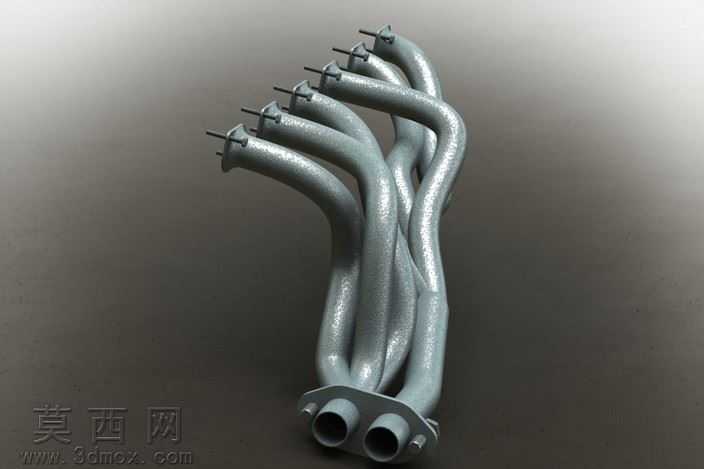

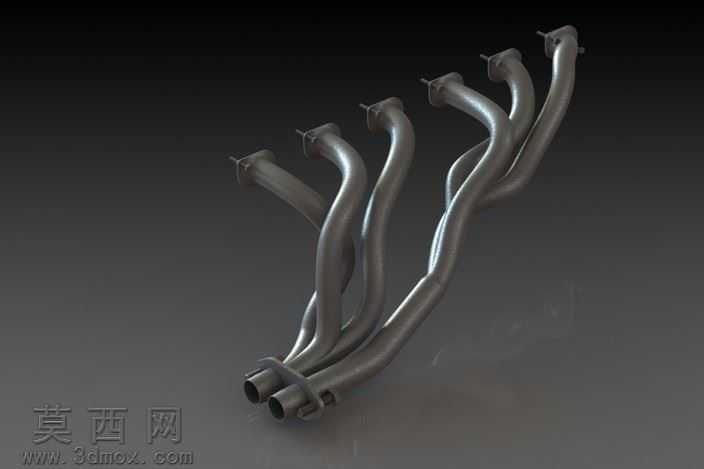

本排气歧管模型采用SolidWorks 2012完成全参数化三维建模，整体围绕3.0L直列六缸内燃发动机的排气输出需求开展结构设计，建模过程中优先保证各缸排气支路的流道顺滑度，从六个缸盖排气接口出发，逐一绘制各支管的三维引导路径，通过扫掠特征生成等壁厚的管路主体，管壁厚度参照量产铸铁排气歧管的工艺标准设定，兼顾结构强度与排气散热需求。模型的六个进气法兰端严格匹配直列六缸发动机缸盖的排气口排布间距，法兰面预留了标准的螺栓安装凸台结构，保证安装定位的精准性；各支管采用不等长顺滑弯曲的排布设计，弯曲段均做了大圆角过渡处理，避免排气气流在管路内部形成紊流阻滞，降低排气背压对发动机动力输出的影响，管路交汇处采用平滑的汇流结构，将六个支路的排气气流顺畅引导至末端的总排气出口，出口端同样设计了对接下游排气系统的连接法兰结构。材质设定上选用铸铁材质参数，渲染阶段赋予模型哑光深灰的铸铁金属质感，还原铸铁排气部件的真实表面肌理，同时对管路的弯折处、法兰边缘做了细微的倒角处理，避免模型出现尖锐棱角，既符合实际零件的加工工艺要求，也提升了渲染展示的真实感。建模全程遵循自顶向下的设计思路，先确定整体安装边界与各接口的位置参数，再逐步细化单一支管的曲率、壁厚、连接结构，各特征之间保留完整的参数关联，后续若需调整支管长度、弯曲角度、法兰尺寸，可直接修改对应参数完成模型更新，适配不同排量、不同缸数布局的发动机排气系统改型需求，整体结构完全还原量产铸铁排气歧管的设计逻辑，无冗余特征，可直接用于结构展示、工艺分析或改装方案验证场景。
