两缸四冲程发动机气缸盖总成结构设计

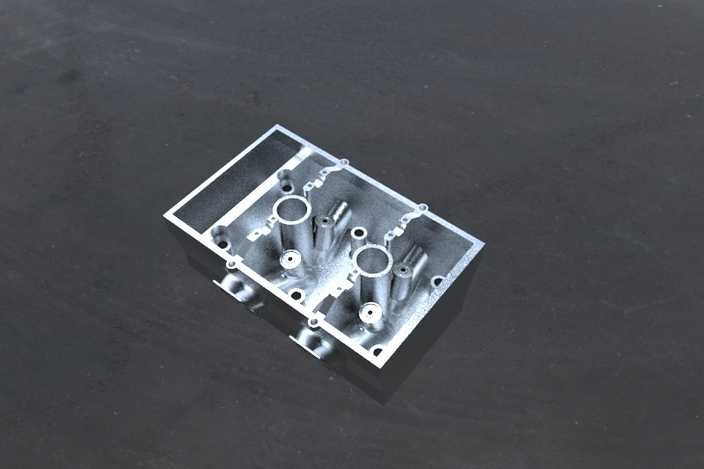

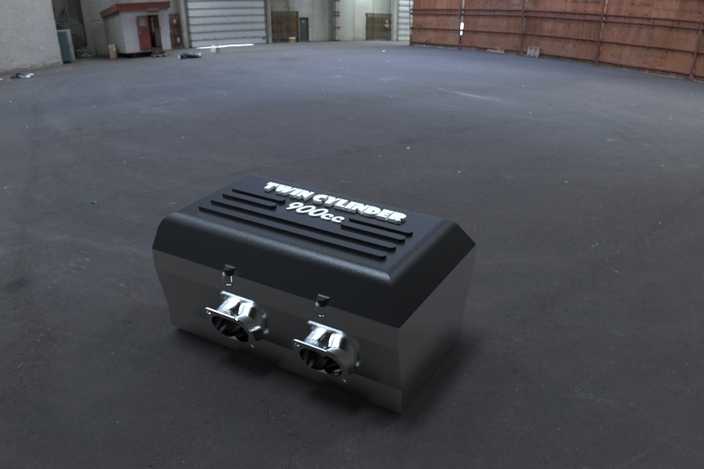

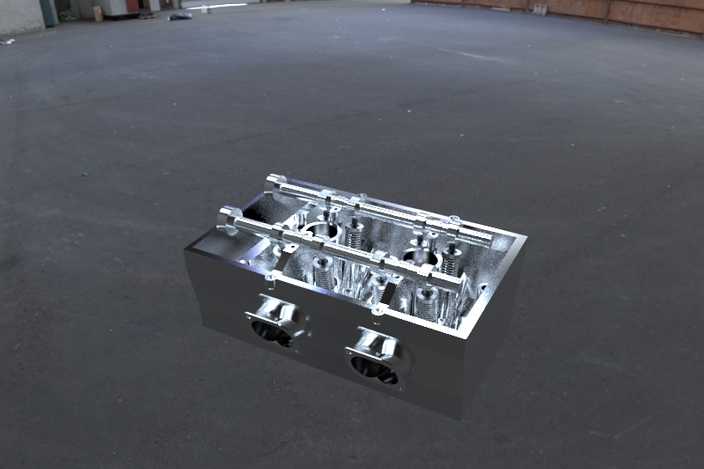

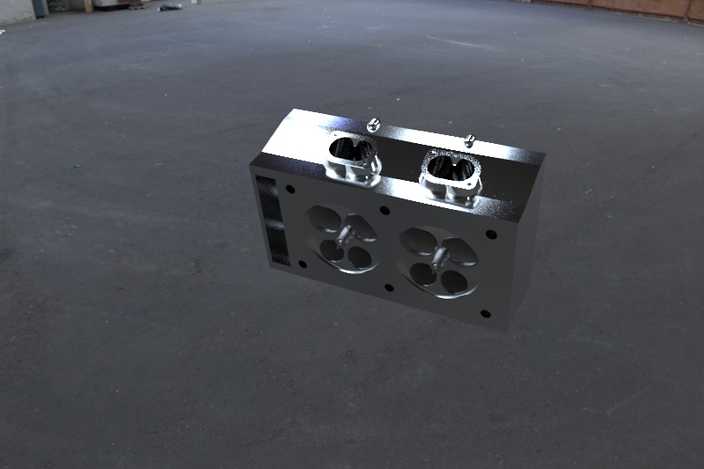

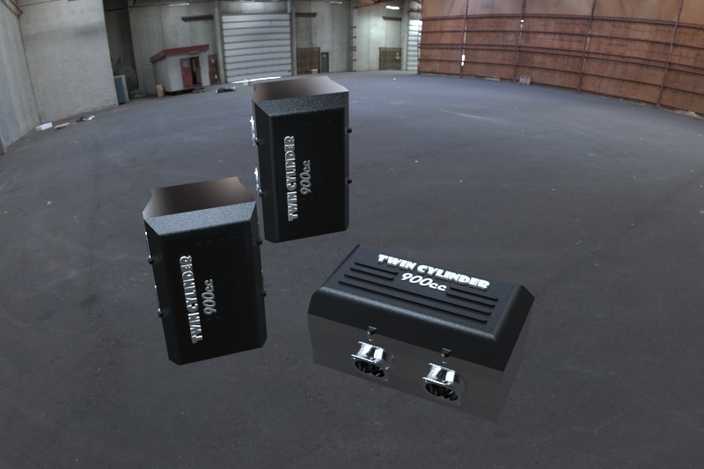

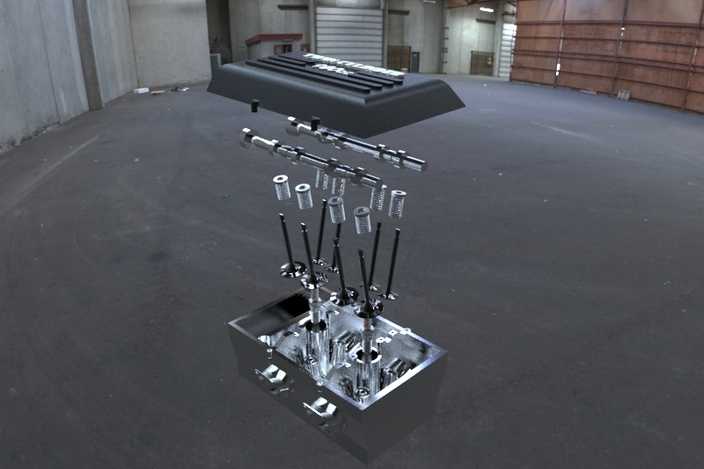

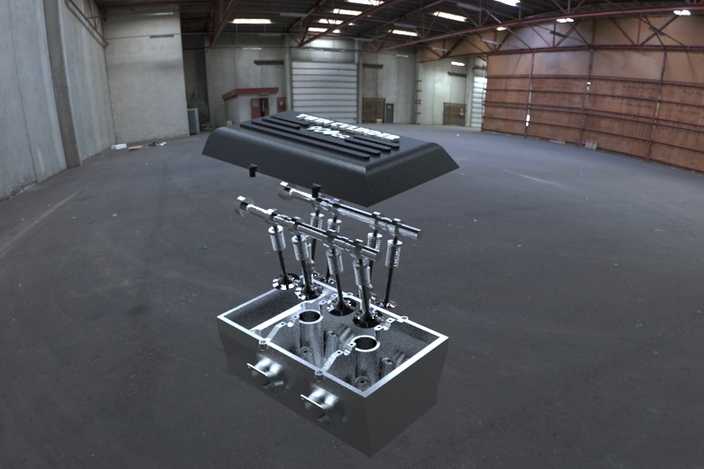

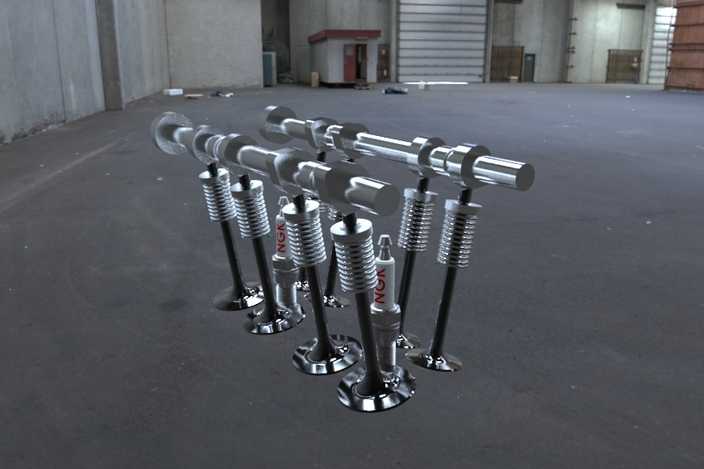

本次设计的两缸四冲程发动机气缸盖总成，参考900cc菲亚特TwinAir双缸发动机结构逻辑开展三维建模工作，整体建模过程严格遵循内燃机配气机构的实际装配逻辑，对缸盖本体、进排气门、凸轮轴、气门弹簧、火花塞等核心组件进行了1:1比例的参数化还原。建模阶段首先完成缸盖基体的特征构建，精准绘制燃烧室曲面轮廓、气门导管安装孔、火花塞安装座、凸轮轴轴承位等关键结构，保证各安装位的同轴度、位置度符合内燃机设计的公差要求，基体部分采用金属铸铁材质参数设置，还原缸盖高强度、耐高温的材质特性。随后依次完成配气机构各零件的独立建模：进排气门采用耐热合金钢材质，头部锥面与缸盖气门座圈的配合面做了贴合度优化，保证密封性能；气门弹簧根据双缸机的配气相位需求设置合理的节距、丝径与自由长度参数，还原弹簧的支撑与复位功能；凸轮轴部分根据常规机械凸轮轴的型线特征完成建模，凸轮轮廓的升程曲线适配两缸机的点火顺序，保证进排气门的开闭时序符合四冲程循环的工作逻辑；火花塞模型还原了电极、绝缘瓷体、金属壳体的分层结构，安装位置对准燃烧室中心区域，保证点火效率。装配阶段按照实际发动机的装配层级完成组件配合，从缸盖基体开始，依次压装气门导管、装入气门、放置气门弹簧与弹簧座、安装凸轮轴组件、最后固定火花塞，各零件间的配合关系完全还原真实装配约束，无干涉错位问题。渲染阶段采用工业车间实景作为展示背景，金属零件分别赋予镀铬、铸铁、哑光黑等差异化材质表现，清晰区分不同功能的零部件，通过爆炸视图的展示形式，将缸盖总成的所有组成零件沿装配轴线方向分层排布，让观看者可以清晰识别每个零件的形态、安装位置与装配顺序，直观呈现常规机械凸轮轴气门开启系统的完整结构，清晰展示双缸发动机缸盖部分的机械构造逻辑。
