连接叶片式风力涡轮转子结构设计

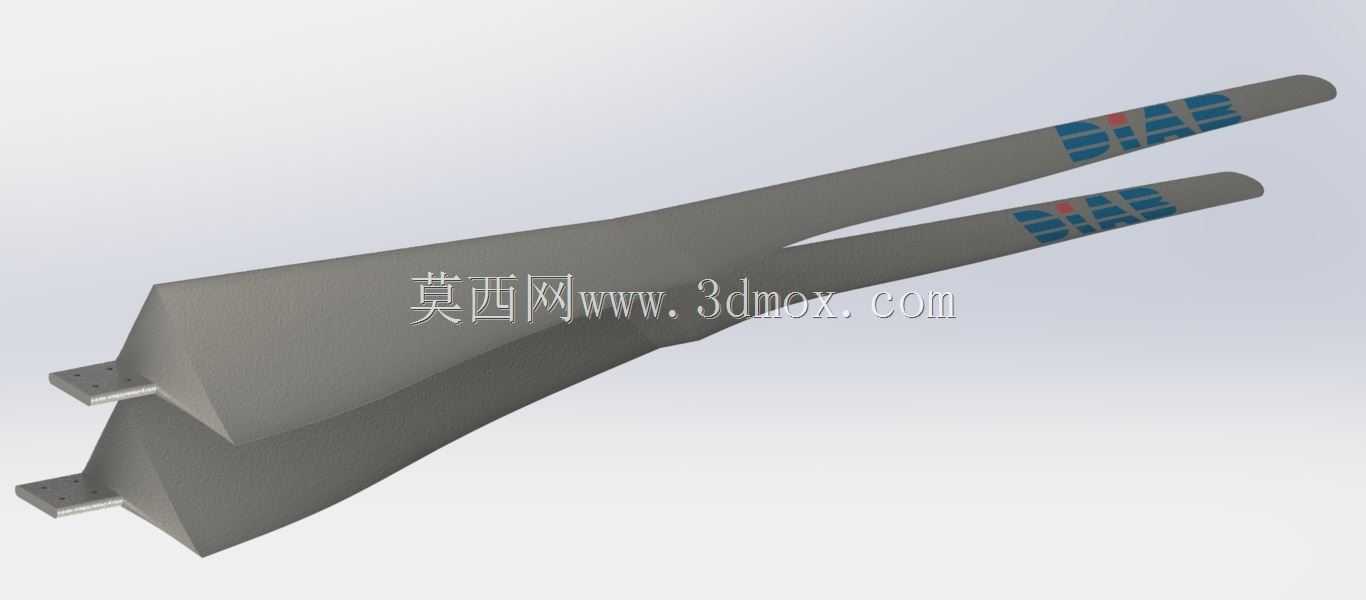

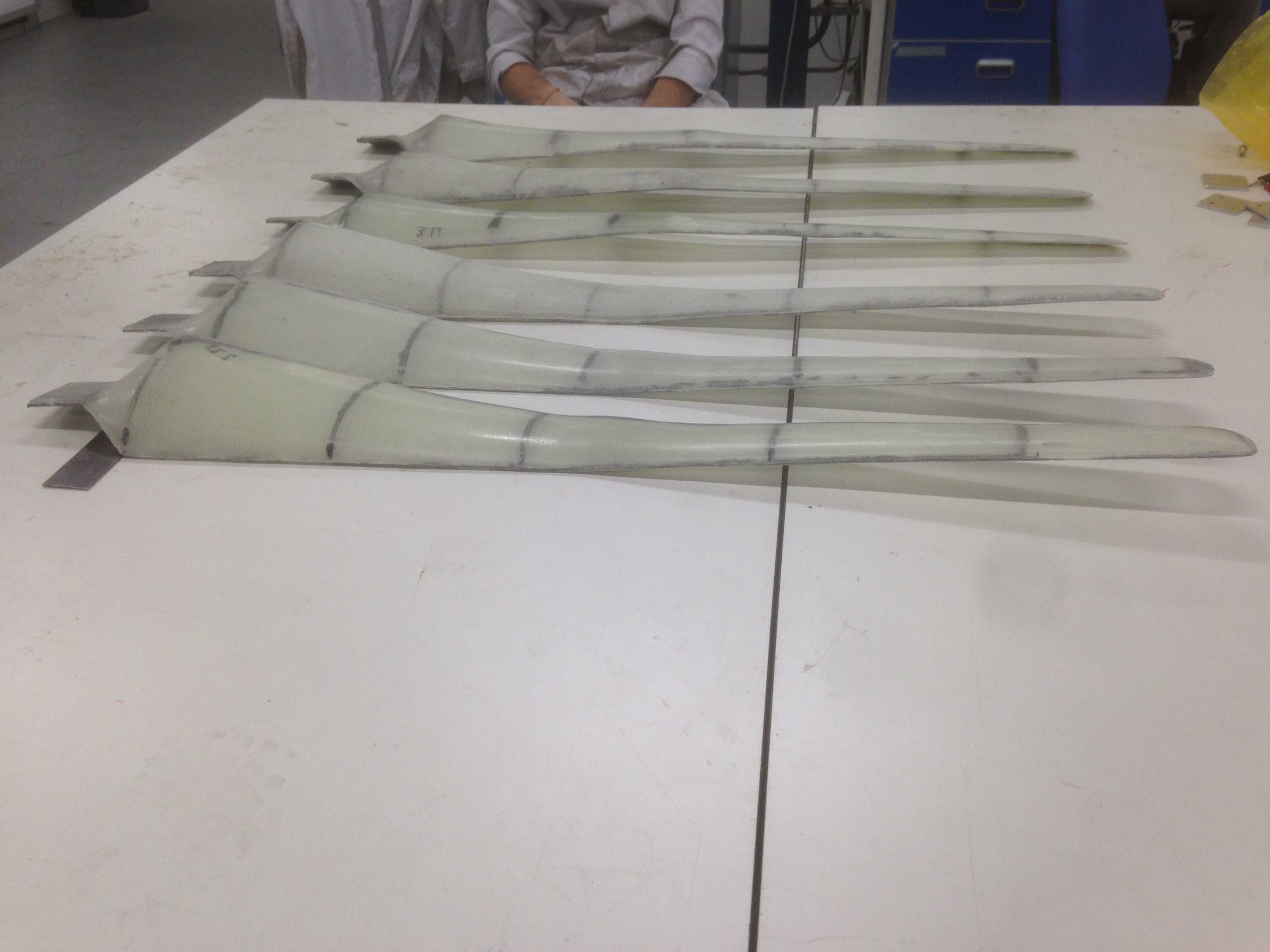

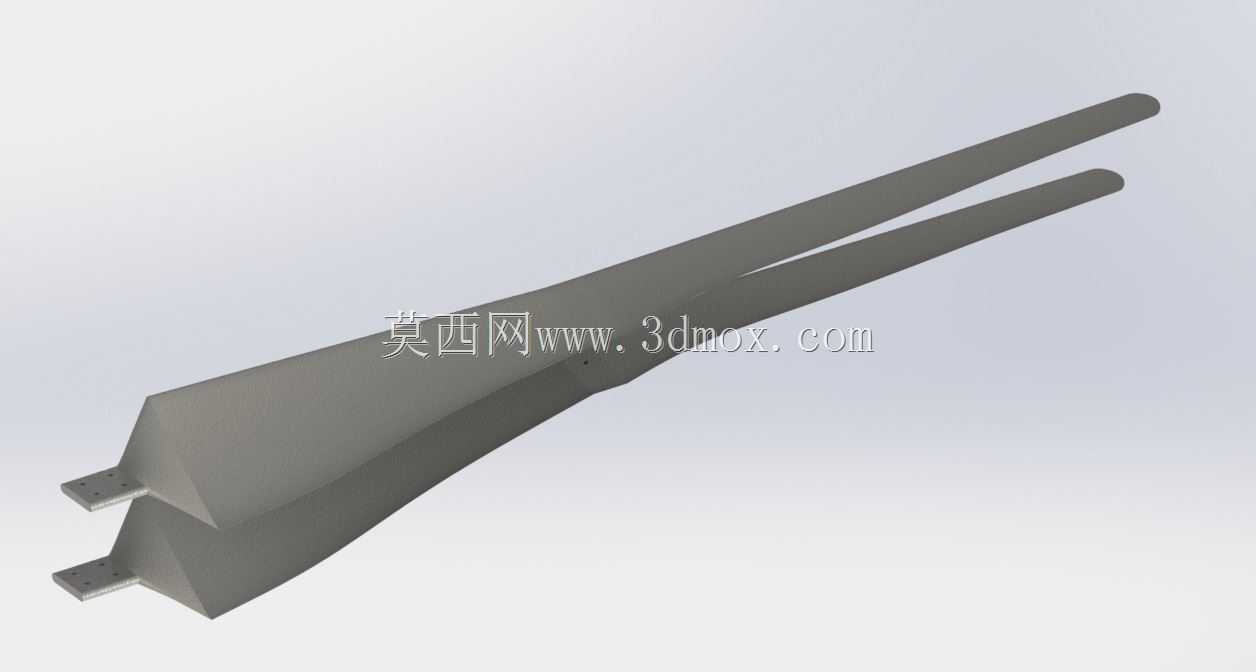

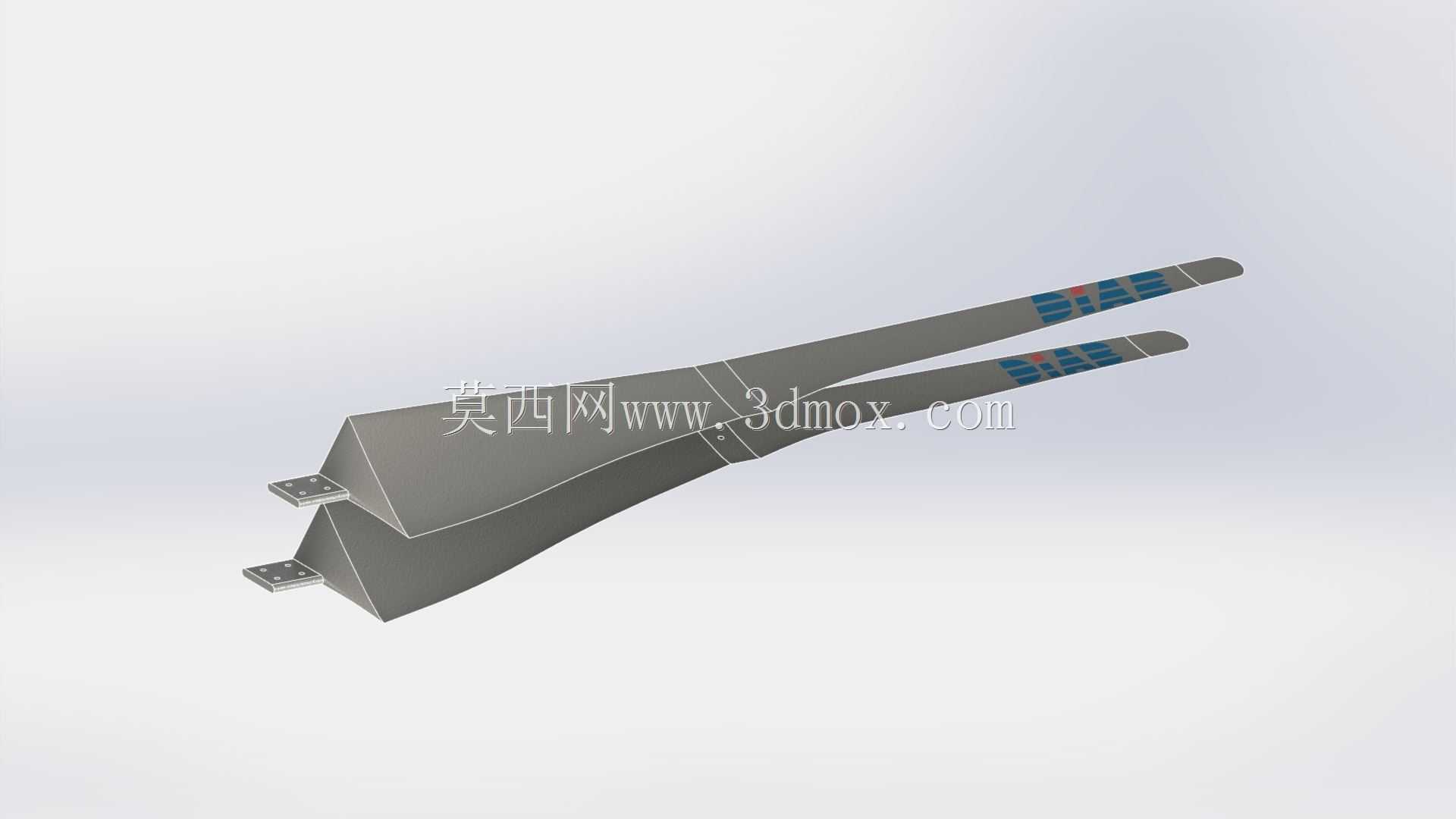

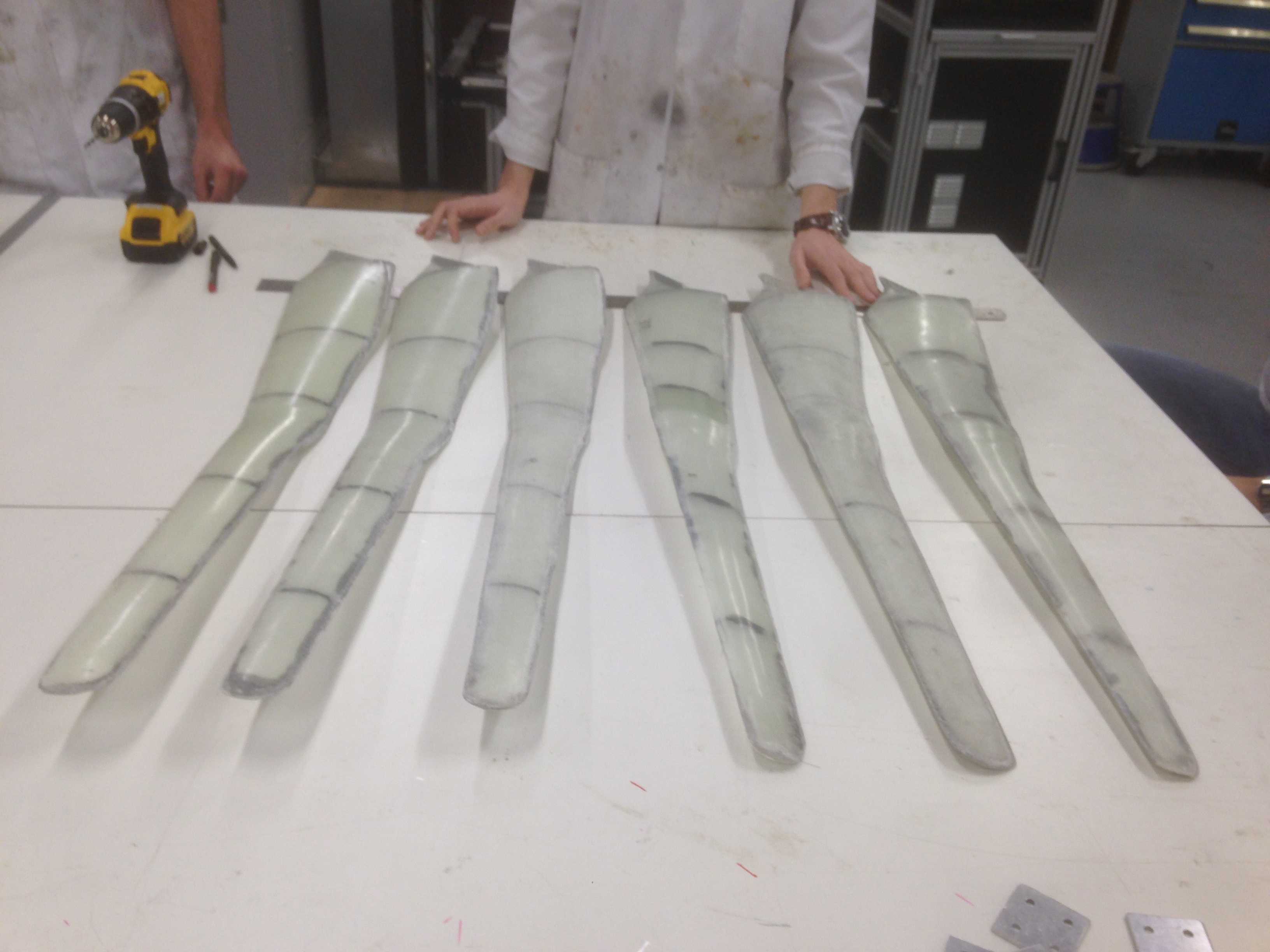

　　在分布式风能利用场景中，尤其是低风速区域的离网供电、小型风光互补系统、野外监测设备供电等工况下，传统直叶片风力涡轮存在启动风速高、结构应力集中明显、叶片根部易疲劳损坏的痛点，连接叶片式风力涡轮的结构设计正是针对这类工程问题提出的优化方案。该结构的核心设计思路是打破传统单叶片独立安装的转子布局，将每两个相邻叶片通过一体化连接结构组成叶片组件，六片叶片共形成三组连接单元，沿转子轮毂周向均匀排布，相邻组件之间的连接部位形成类似晶格桁架的受力结构，从力学传递路径上优化了风载荷的分布逻辑。从实际功能特性来看，这种连接叶片结构在运行过程中，风载作用在叶片翼型上的力不会直接单独传递到单叶片的根部安装位，而是通过相邻叶片之间的连接结构进行力的分流，

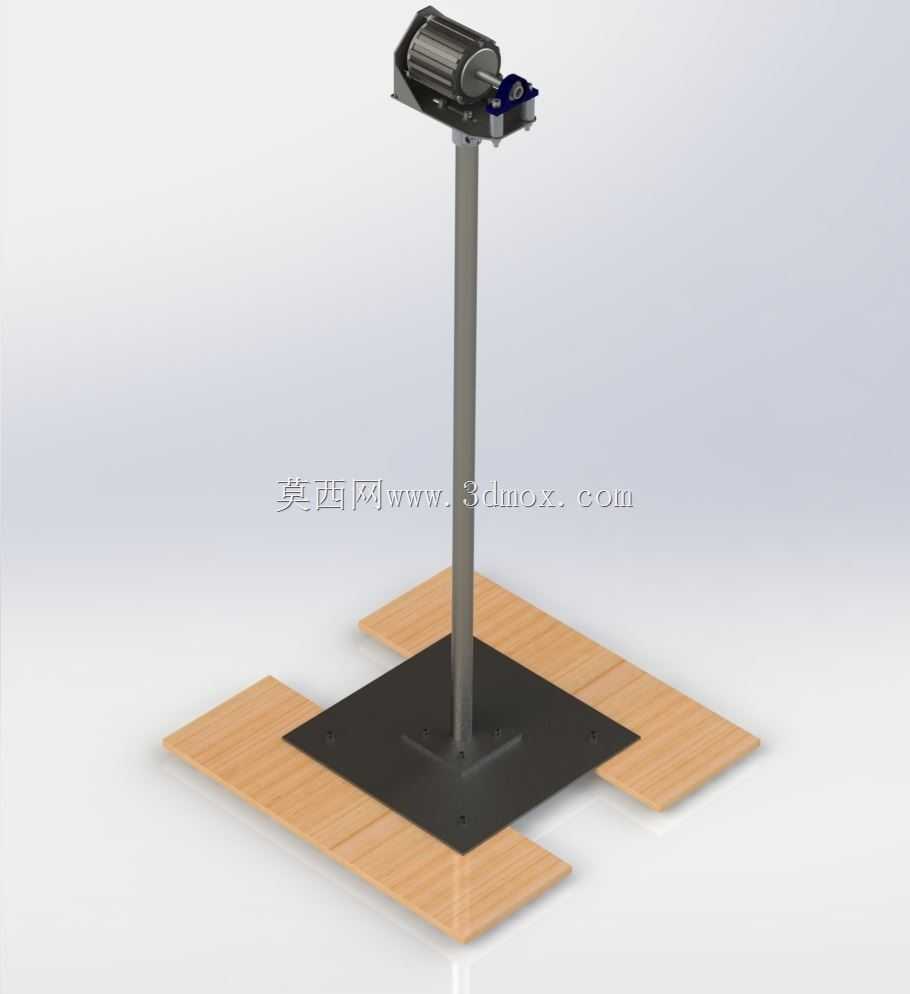

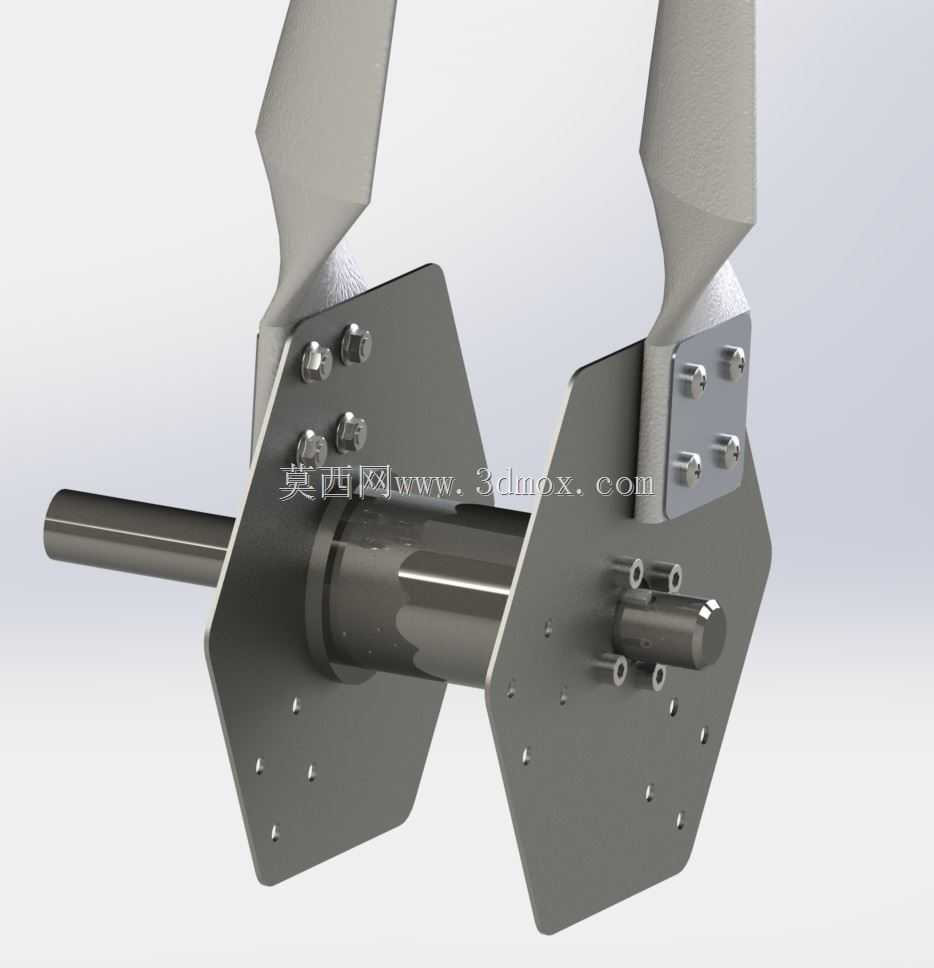

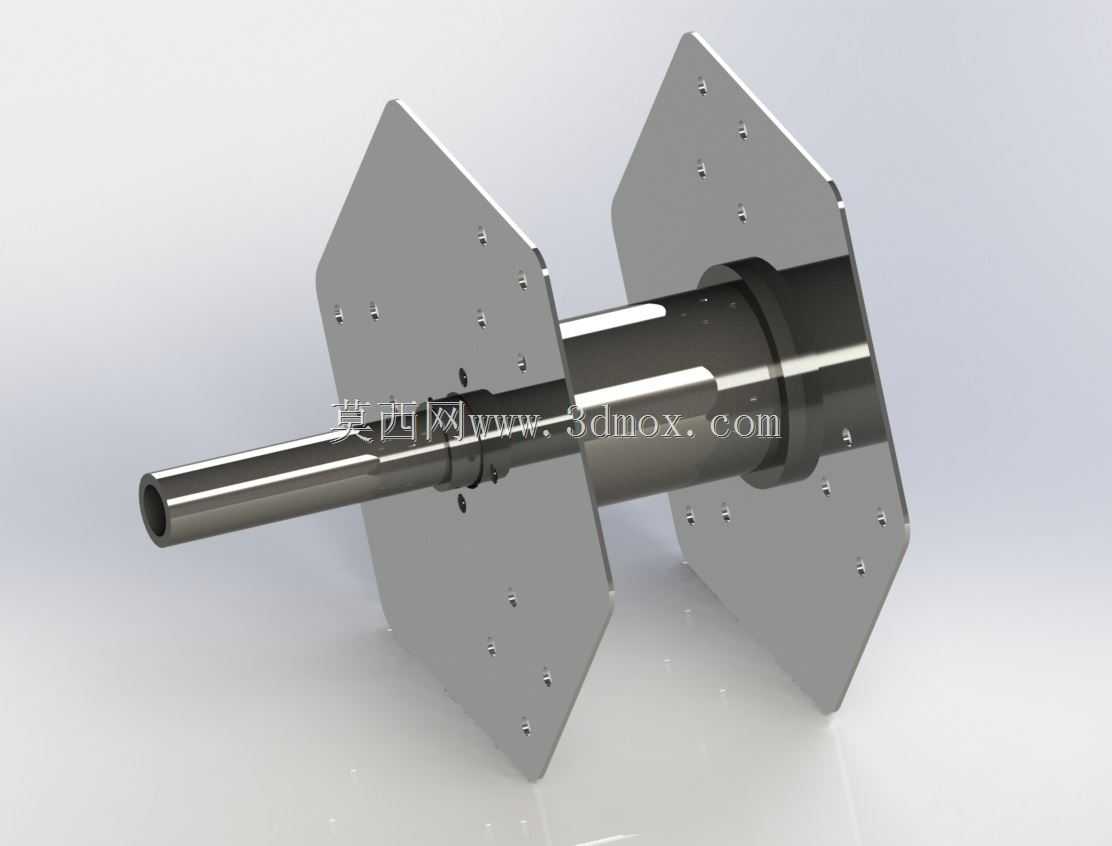

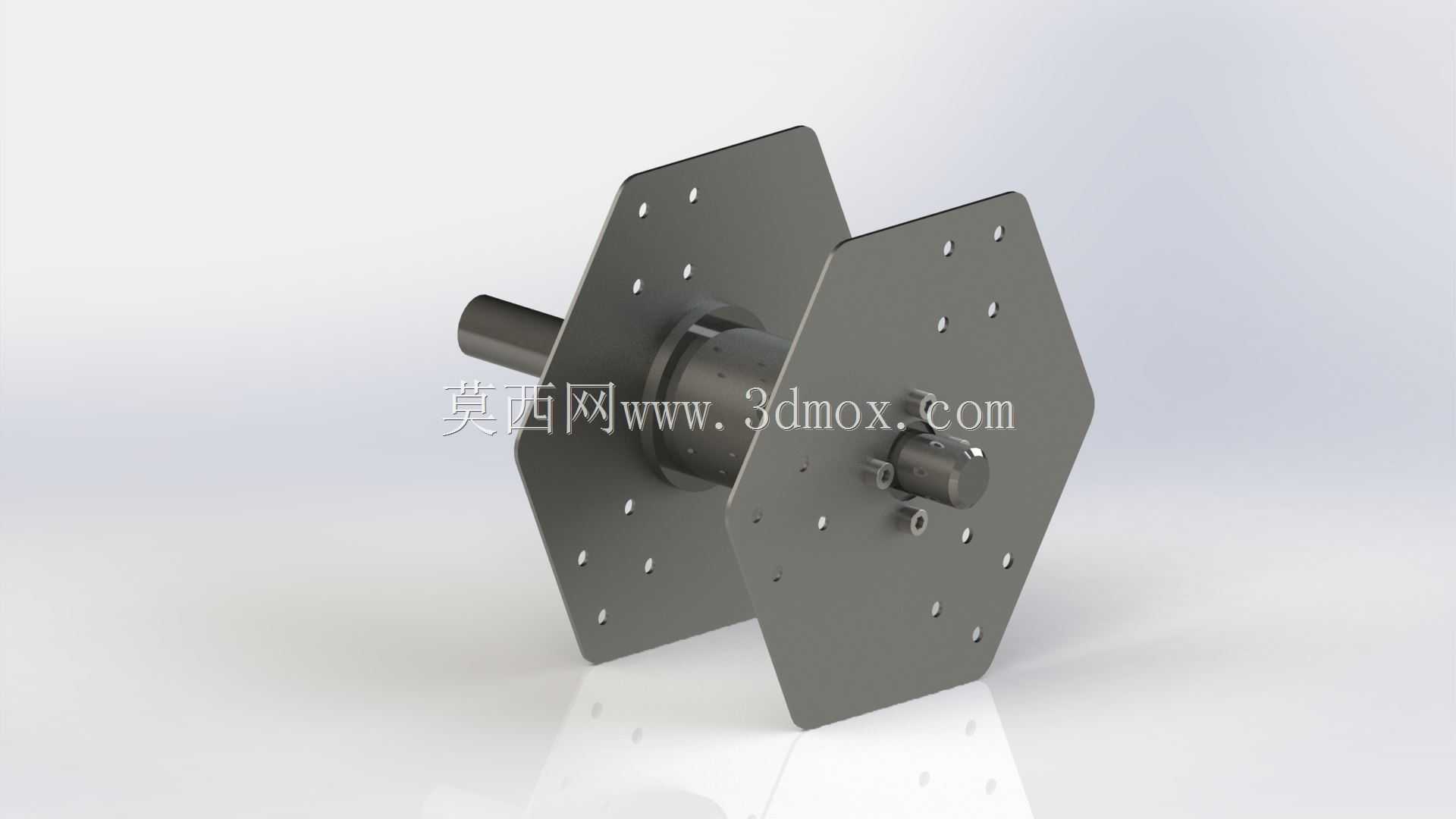

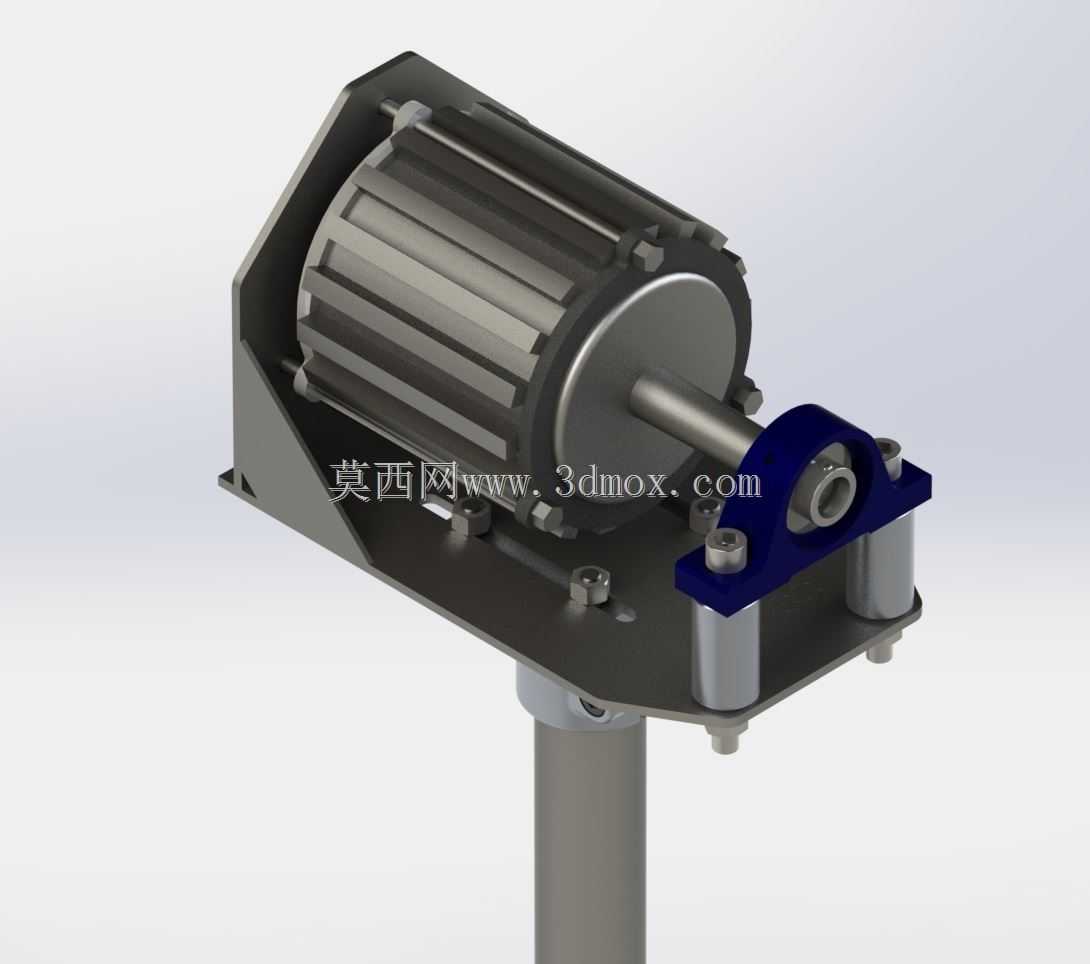

　　一部分力沿叶片自身传递到轮毂，另一部分通过连接结构传递到相邻叶片，再分散到轮毂的其他安装点位，大幅降低了单叶片根部的弯矩载荷，在同等风况下，叶片根部的应力峰值可降低三成左右，有效提升了转子整体的抗疲劳性能，同时这种桁架式的连接结构也提升了转子整体的结构刚度，减少了叶片运行过程中的颤振幅度，降低了运行噪音，也延长了叶片的维护周期。从外形尺寸与安装边界来看，该转子结构的径向尺寸适配小型风力涡轮的常用安装规格，轮毂的安装接口采用标准的锥面配合加键连接结构，可直接匹配常规小型永磁同步发电机的输出轴，不需要额外定制转接法兰，连接叶片组件的连接部位采用圆弧过渡设计，避免了直角结构带来的应力集中问题，叶片翼型采用低速翼型优化，

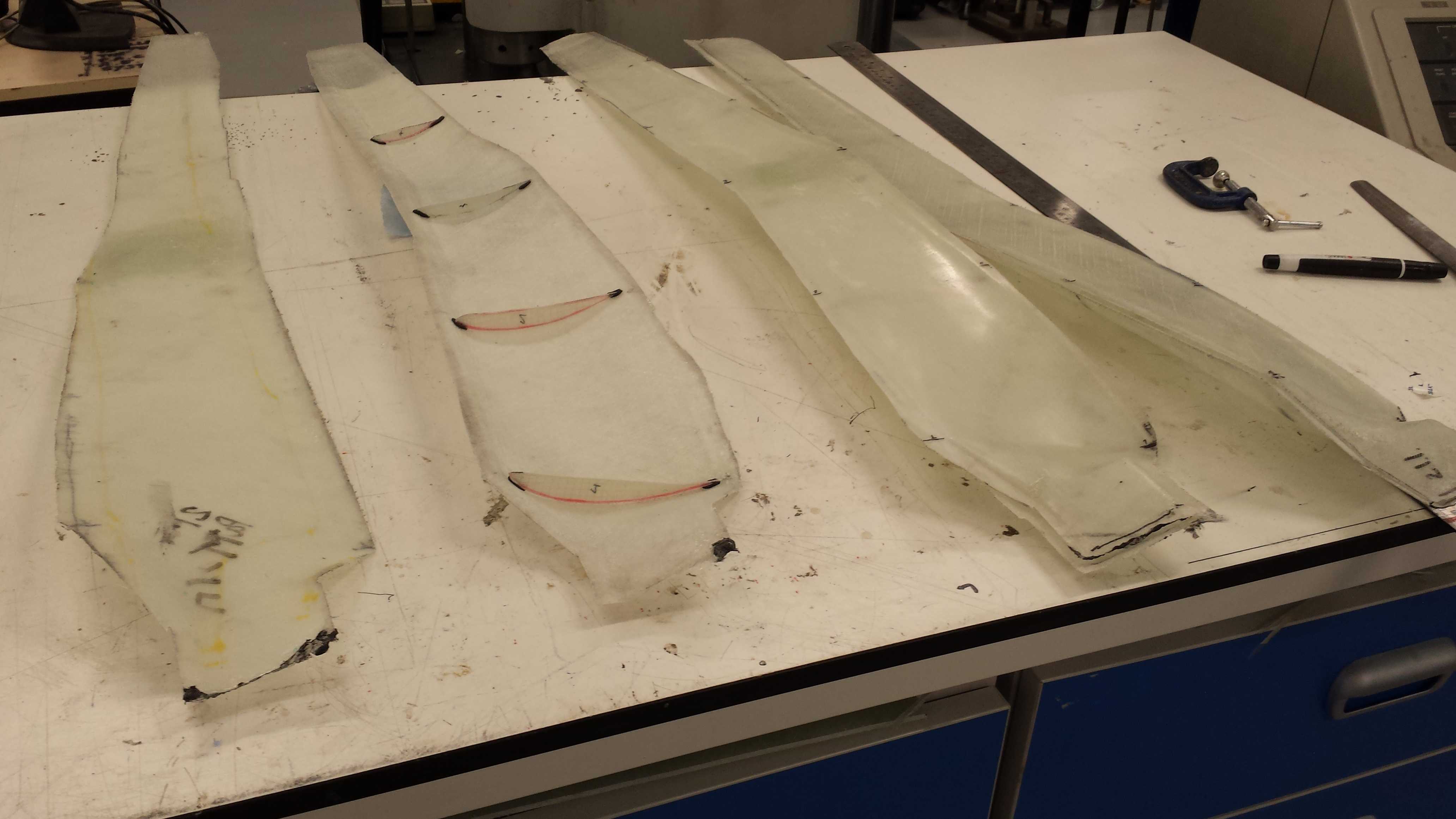

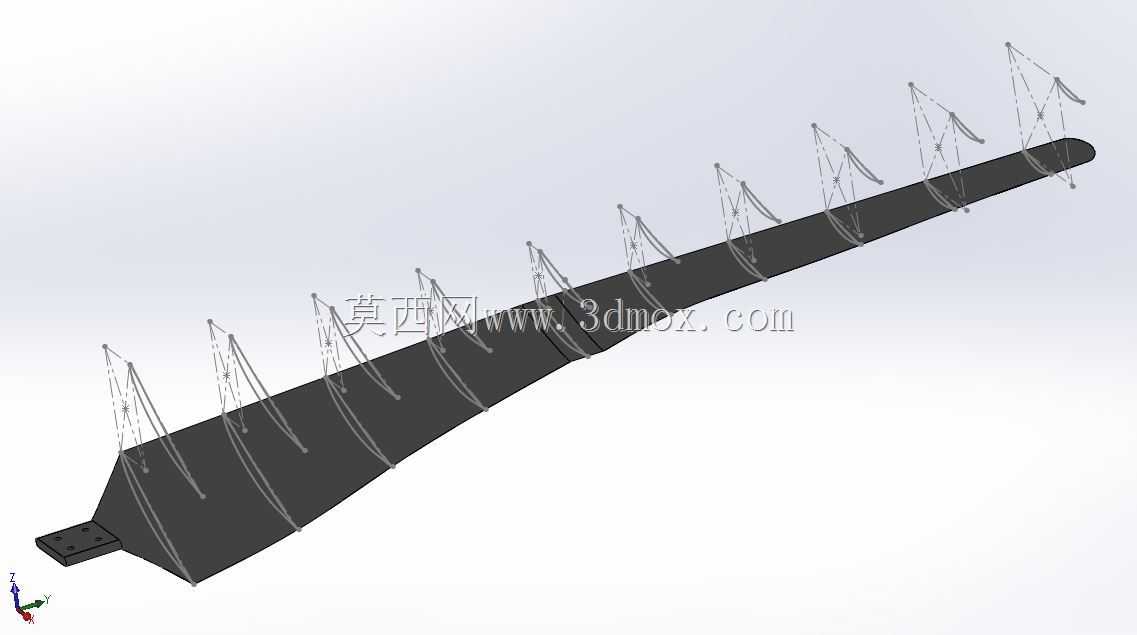

　　在3m/s的风速下即可启动，适配低风速区域的风能捕获需求。在实际工程应用中，该结构可直接替换同功率等级传统小型风力涡轮的转子部件，不需要改动原有的发电机、塔架、偏航机构等配套结构，安装时仅需按照周向定位标记将三组叶片组件依次固定在轮毂上，检查连接部位的紧固件扭矩即可完成装配，运维过程中如果某一叶片出现表面损伤，可单独更换对应的叶片组件，不需要整体拆卸全部转子结构，降低了现场运维的操作难度。从结构设计的细节来看，叶片与连接结构的过渡区域做了变厚度处理，靠近连接部位的叶片厚度适当增加，远离连接部位的叶片翼型厚度按照气动需求逐步减薄，既保证了结构强度，又尽可能降低了转子整体的转动惯量，提升了涡轮对风速变化的响应速度，

　　连接结构的外形也做了流线型修型，避免连接部位产生额外的气动阻力，保证风能利用效率不会因为结构连接出现明显下降。在不同工况的受力分析中，当遇到极端阵风载荷时，三组连接叶片组件之间的力传递路径会形成自平衡的受力体系，减少轮毂承受的冲击载荷，对后端的发电机轴承也能起到一定的保护作用，降低了传动部件的冲击磨损。
