曲面造型家用洗涤剂瓶外观结构设计

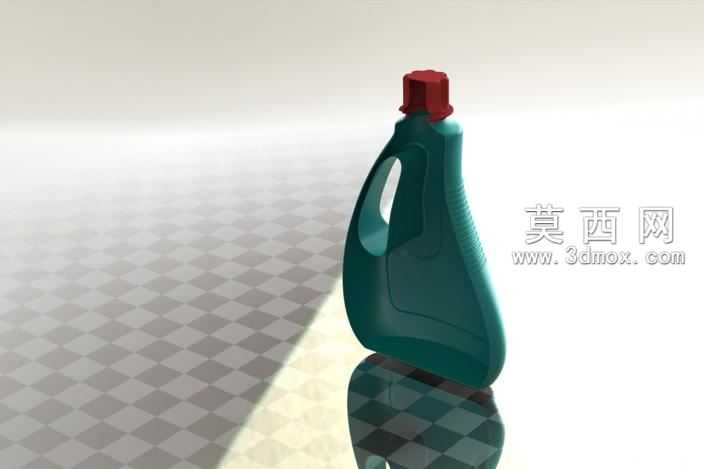

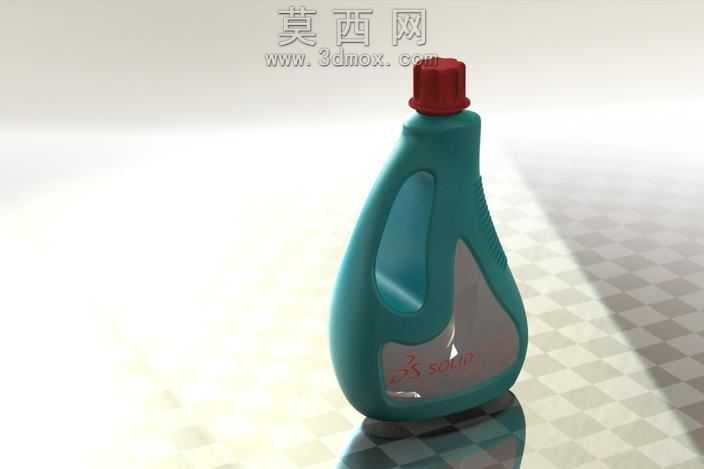

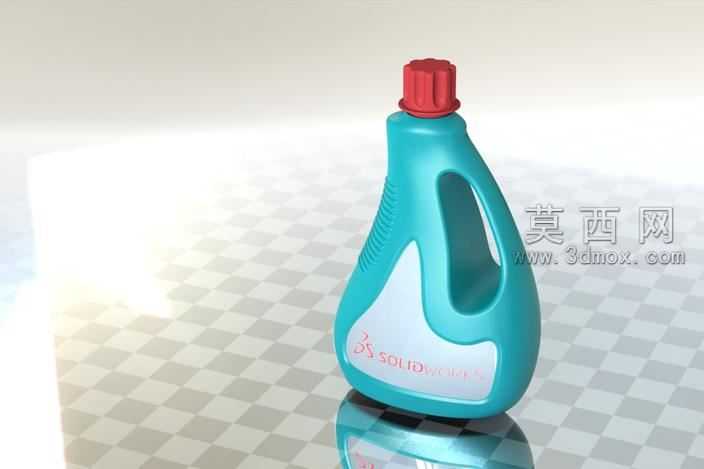

本作品为曲面造型的家用洗涤剂瓶三维设计，是曲面造型培训课程中的典型教学案例，整体建模过程依托三维设计软件完成，全程围绕曲面建模逻辑展开，重点训练复杂曲面的顺滑过渡、人体工学结构融合以及外观细节的精细化处理。建模初期先梳理洗涤剂瓶的整体功能需求：作为日常清洁用品的盛装容器，需要满足大容量储液、单手握持倾倒、摆放稳定、密封防漏的核心要求，因此先通过草绘绘制瓶身的正侧轮廓基准线，确定整体的高度、宽度、厚度比例，再以基准线为骨架搭建多组截面曲线，通过放样、边界混合等曲面命令生成瓶身的基础曲面，重点处理握持区域的内凹曲面弧度，反复调整曲面的曲率参数，保证握持时手掌与瓶身的贴合度，避免出现硌手的棱角，同时让曲面过渡自然无褶皱。瓶身侧面的防滑纹理区域，采用阵列结合曲面偏移的方式制作，先绘制单条防滑筋的轮廓曲线，投影到瓶身曲面上后进行小幅度的凸起偏移，再按照握持时手指的分布规律完成线性阵列，既保证防滑效果，又不会破坏瓶身整体的曲面流畅度。瓶盖部分采用标准的螺纹密封结构，先绘制螺纹的螺旋扫描轨迹，通过扫描命令生成外螺纹结构，与瓶口的内螺纹做匹配干涉检查，保证旋合顺畅无卡顿，瓶盖顶部做圆角处理，边缘做防滑竖纹，方便日常拧开操作。瓶身正面的标签区域做内凹的平面处理，方便后续粘贴产品标签，内凹边缘做小角度的倒角过渡，避免标签边缘起翘。材质与渲染阶段，瓶身主体采用半透明的蓝绿色塑料材质，调整材质的透明度、粗糙度和折射参数，模拟日常洗护用品常用的HDPE塑料质感，瓶盖采用哑光红色硬质塑料材质，通过色彩对比提升产品的视觉辨识度，场景搭建采用浅灰色棋盘格地面，添加柔和的环境光与定向补光，开启光线追踪渲染，呈现出瓶身曲面的光影过渡效果，同时在瓶身下方添加微弱的反射效果，提升整体渲染的真实感。整个建模过程严格遵循曲面建模的规范，所有曲面都经过曲率检查和光顺性分析，保证后续可以直接用于模具开模的结构参考，同时兼顾外观美感与实用功能，是曲面建模入门到进阶的典型练习案例，能够帮助学习者掌握复杂曲面的构建逻辑、人体工学结构的融入方法以及产品渲染的材质调整技巧。
