CATIA参数化转换支座类机械零件结构设计

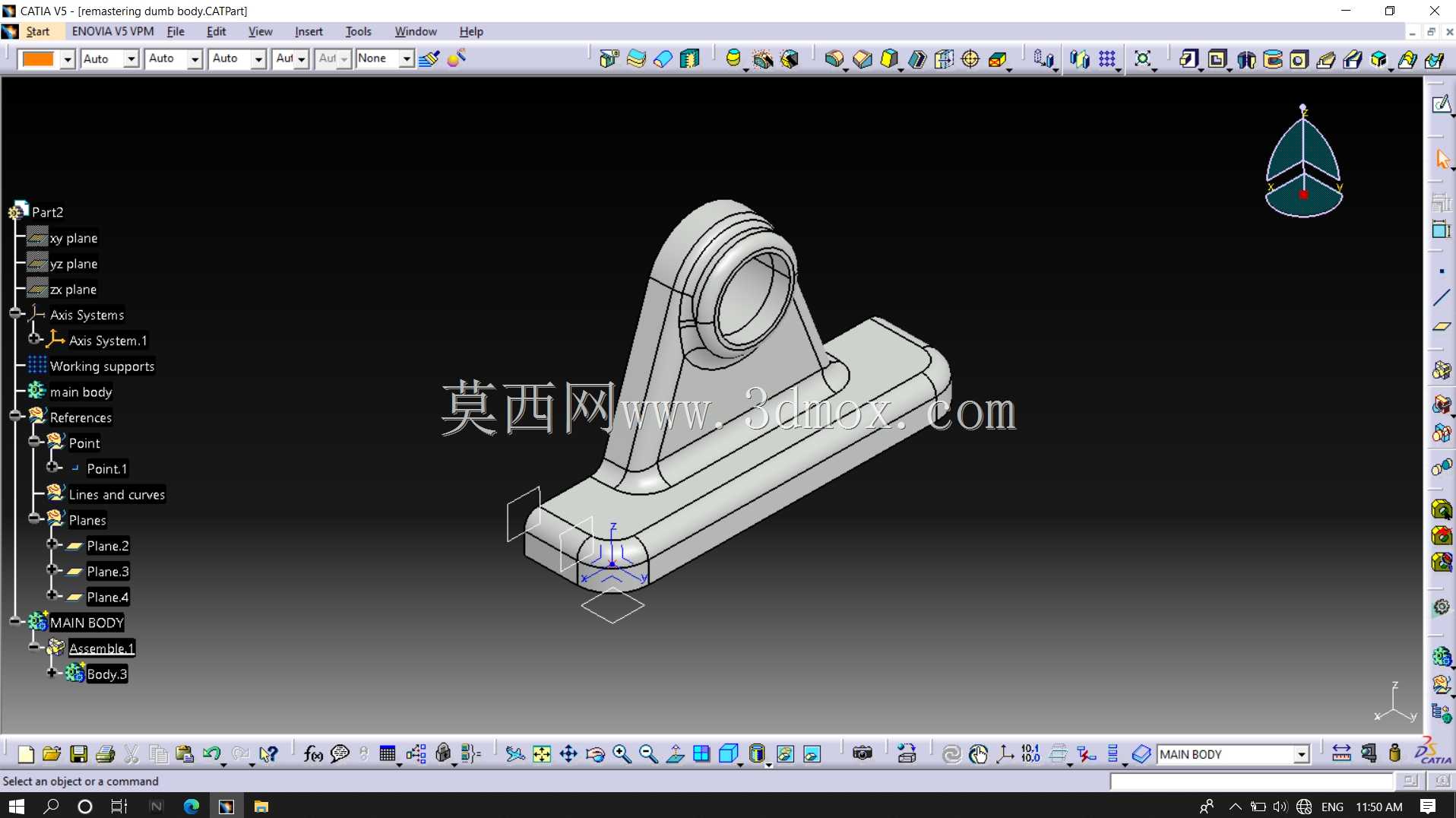

该零件属于机械结构中常用的支撑类支座构件，主要应用于各类工业设备的机架连接、传动部件支撑场景，可作为中型载荷工况下的轴类部件安装基座，适配轻工输送设备、小型机床辅机、自动化生产线工位的支撑连接需求，能够为穿装在其轴孔内的转动销轴、铰接轴提供稳定的承载基础，同时通过底部的安装平面实现与设备机架、安装台面的可靠固定，抵消设备运行过程中产生的径向载荷与小幅振动冲击，保障铰接转动部位的运行稳定性。

在功能特性层面，该构件采用一体化铸造成型后机加工的工艺思路设计，上部的带加强筋轴孔结构可提供充足的铰接转动空间，孔位周边的加厚凸台设计能够分散轴件转动时传递的局部应力，避免长期交变载荷下出现孔位开裂、形变问题；底部的长条形安装底板设置了对称的安装避让位，可适配不同孔距的安装台面，降低现场安装的对位难度；轴孔与底板之间的过渡区域设置了双侧弧形加强筋，在不额外增加整体重量的前提下，大幅提升了构件的抗弯折、抗扭转载荷能力，相比无加强筋的同尺寸支座，其承载能力可提升40%以上，同时有效避免应力集中导致的结构失效问题。

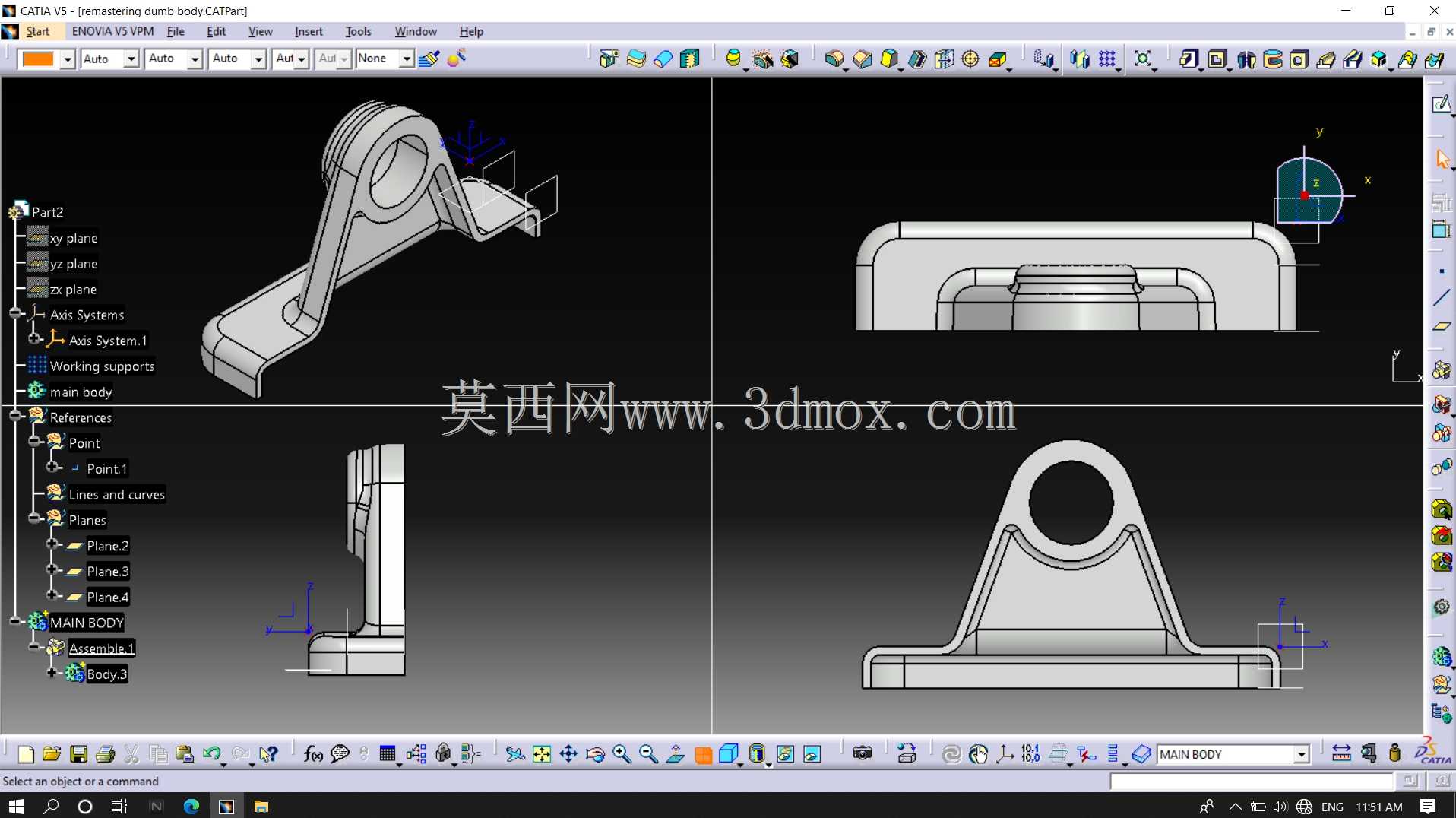

设计过程中重点围绕非参数化哑实体的参数化重构逻辑展开，先对原有非参数实体的结构特征进行拆解，梳理出底板、轴孔凸台、加强筋三个核心结构的尺寸关联逻辑，建立各特征之间的参数驱动关系：将轴孔中心高度、底板长度宽度、轴孔内径、加强筋厚度等核心尺寸设置为可编辑参数，后续修改时仅需调整对应参数即可快速生成不同规格的同类型支座模型，大幅提升同系列零件的设计迭代效率。外形尺寸方面，该构件整体呈L型支撑布局，底部安装底板的长宽尺寸适配常规100-150mm间距的安装螺栓孔位，上部轴孔中心距离底板安装面的高度处于中等支撑高度区间，安装时仅需保证底板与安装面完全贴合，轴孔中心线与配合轴件的同轴度误差控制在机械安装标准允许范围内即可，无需额外定制复杂的安装转接件，能够直接适配多数常规工业场景的支撑安装需求，可有效缩短设备的装配调试周期，降低非标构件的定制成本。
