机加工工作台用螺杆式夹持虎钳结构

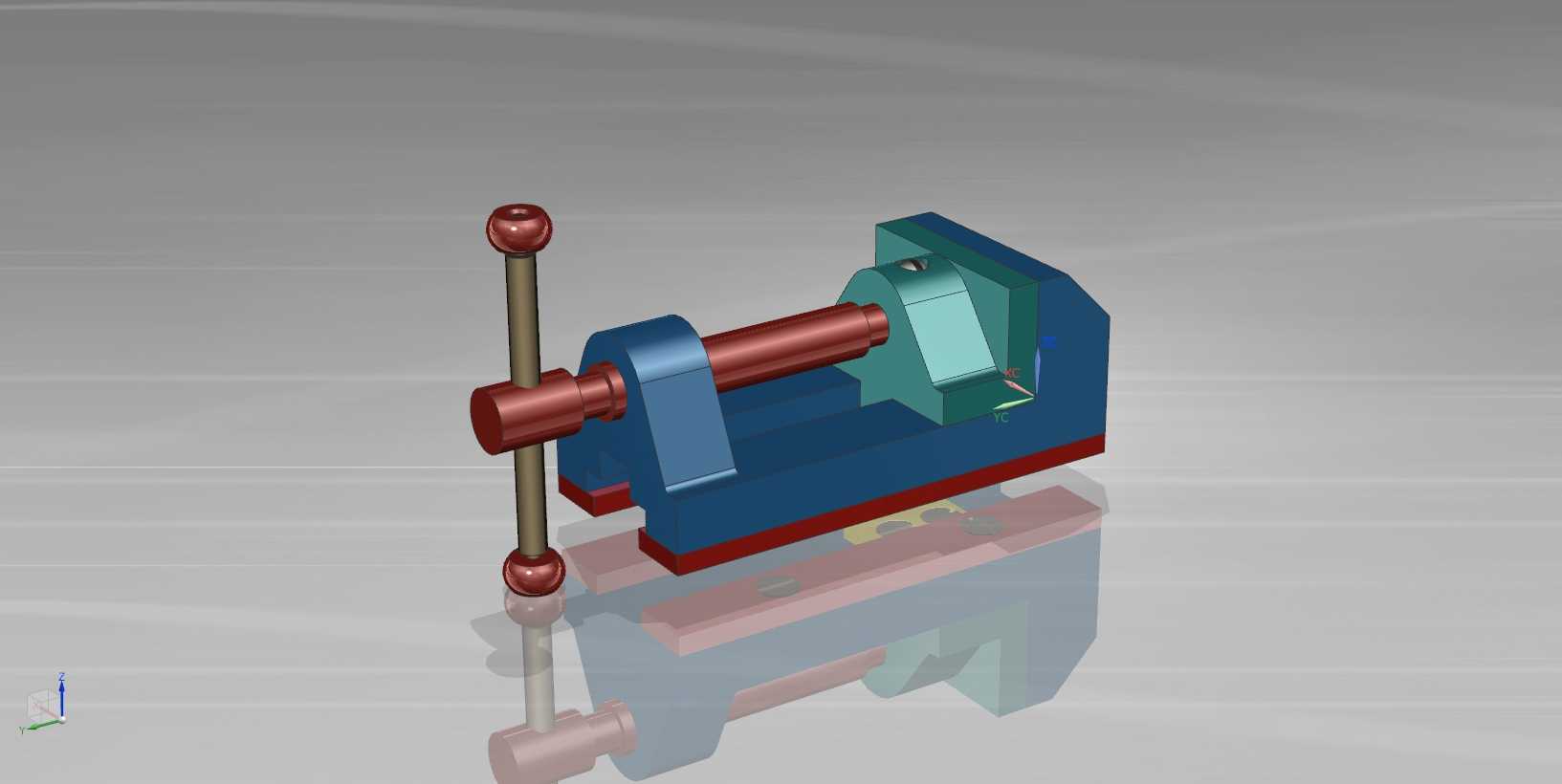

　　在常规金工实训、小型零件机加工、钳工修配、样件锯切钻孔作业场景里，这类螺杆驱动的台装虎钳是工位上最基础也最高频使用的夹持工装，区别于机用平口钳的高精度导向结构，这款台钳更偏向通用工位的多场景适配，不需要搭配特定机床的工作台T型槽做高精度定位，只要通过底座的安装孔锁紧在木质或钢制工作台面，就能覆盖从手工锯切、锉削修配到台钻钻孔、小型零件攻丝的全流程工件固定需求。从结构设计逻辑来看，整体采用固定钳身与活动钳身的分体布局，固定钳身集成了底座安装面与螺母配合位，活动钳身通过梯形螺杆的旋转实现直线进给，梯形螺纹的选型本身就兼顾了传动效率与自锁特性，当夹持工件施加夹紧力后，螺纹副的自锁特性可以避免加工过程中受振动影响出现钳口松脱，

　　不需要额外加装锁紧机构就能维持足够的夹持力，这也是这类通用台钳能在基层工位长期普及的核心设计点。钳身主体采用箱型结构设计，在控制整体重量的前提下保证了足够的结构刚性，夹持工件时不会因为锯切的冲击力、钻孔的轴向力出现钳身形变，固定钳身与活动钳身的夹持面都预留了钳口板的安装位，可更换的淬硬钳口板带有交叉防滑齿，既能提升对毛坯件的夹持摩擦力，也能在钳口磨损后单独更换，不需要整体报废钳身，大幅降低长期使用的维护成本。操作端的摇臂采用穿装式圆杆设计，两端配装球形操作头，操作人员可以根据夹紧力的需求调整握持位置，需要大夹紧力时握持摇臂远端增大力矩，微调进给时握持近端实现小距离精确调整，相比固定长度的摇把，这种结构更适配不同加工场景的操作需求。

　　从安装边界来看，底座的安装孔位按照常规工作台的安装间距设计，整体安装 footprint 控制在小型工作台可容纳的范围内，钳身最大开口量覆盖常规小型零件的夹持尺寸，完全满足实训、维修、小批量零件加工的工件尺寸需求，不会出现开口量不足无法装夹工件的问题。导向部分采用钳身自带的滑动导轨面，没有额外加装线性导轨等高精度导向件，这种设计虽然在夹持重复定位精度上不如专业机用平口钳，但对于通用工位的非高精度加工场景完全够用，同时大幅降低了制造成本，也避免了高精度导轨在多粉尘、多切屑的加工环境下容易卡滞、磨损快的问题，日常使用只需要定期在滑动面加注润滑脂，清理掉堆积的切屑就能长期维持顺畅的进给动作。在实际使用场景中，

　　这类台钳除了常规的金属零件夹持，也可以通过加装软钳口来夹持铜、铝等软质有色金属或者塑料件，避免硬质钳口夹伤工件表面，适配维修工位的异形件装夹、小批量非标零件的手工加工需求，螺杆的行程设计预留了足够的空程，开合活动钳身时不需要旋转过多圈数就能达到最大开口，提升工件装拆的效率。整体结构没有多余的复杂功能，所有设计都围绕通用工位的实用需求出发，没有为了附加功能增加不必要的结构复杂度，从结构强度、操作便利性、维护成本三个维度做了平衡，是基层加工、实训、维修工位非常典型的实用型夹持工装。
