手持火炬本体结构三维设计

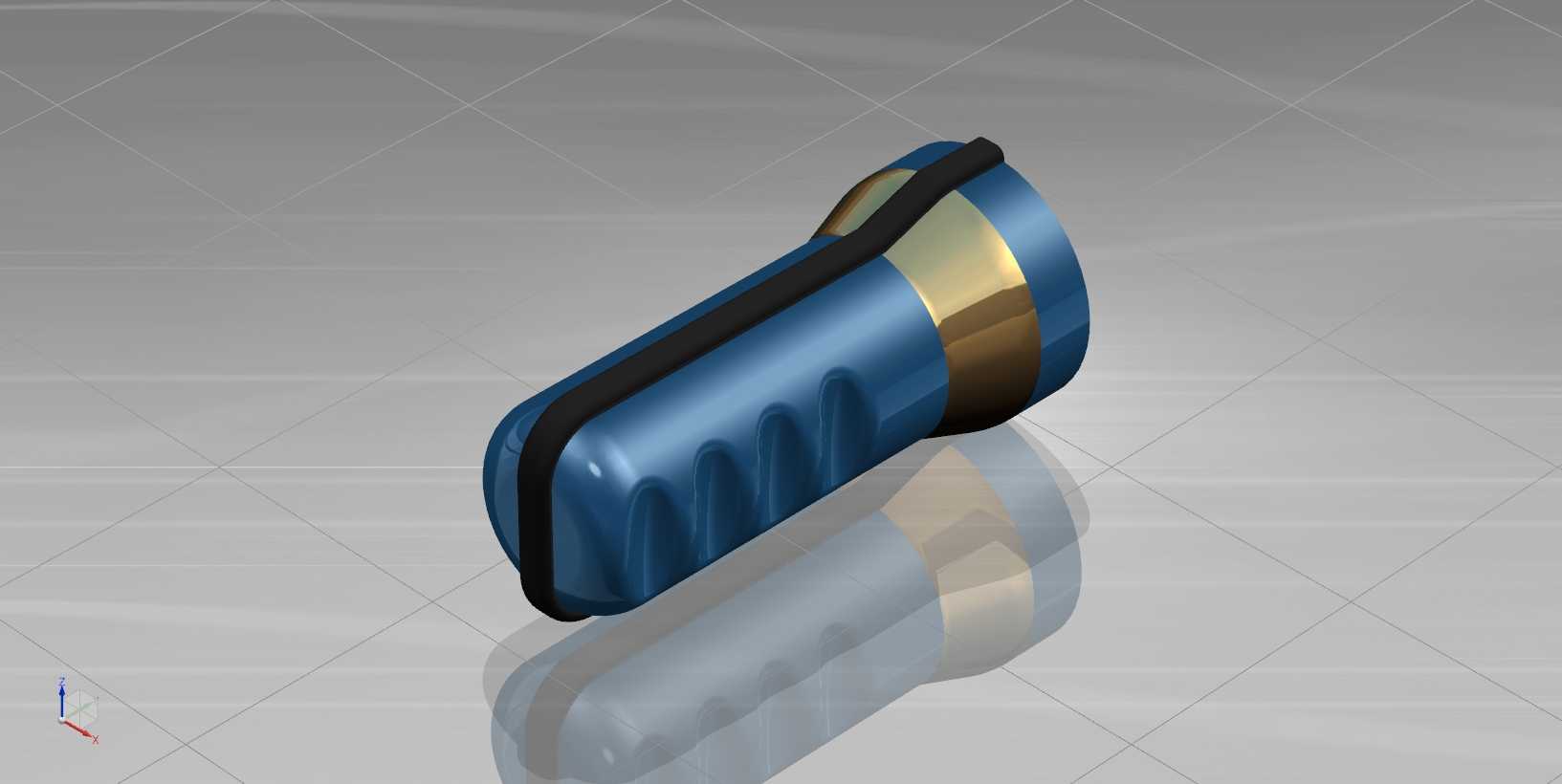

　　本次设计的手持火炬本体，核心面向户外应急照明、野外作业、工业巡检场景的手持照明设备配套需求，这类部件作为手持火炬的核心承载结构，需要同时兼顾握持舒适度、结构防护性、内部元器件安装适配性多重要求，区别于普通民用手电筒的轻量化设计，该本体结构针对工业级使用场景做了针对性的结构强化。从实际使用场景来看，这类火炬本体常应用于厂区夜间巡检、野外勘探作业、应急救援现场的手持照明设备，使用过程中难免遇到磕碰、跌落、手持湿滑的情况，因此在结构设计阶段，首先对握持区域做了内凹式指槽结构，指槽的弧度完全贴合成年男性手掌自然握持时的手指弯曲形态，每道指槽的深度控制在4mm，既能够保证握持时手指的贴合度，避免带防滑手套操作时出现滑脱，

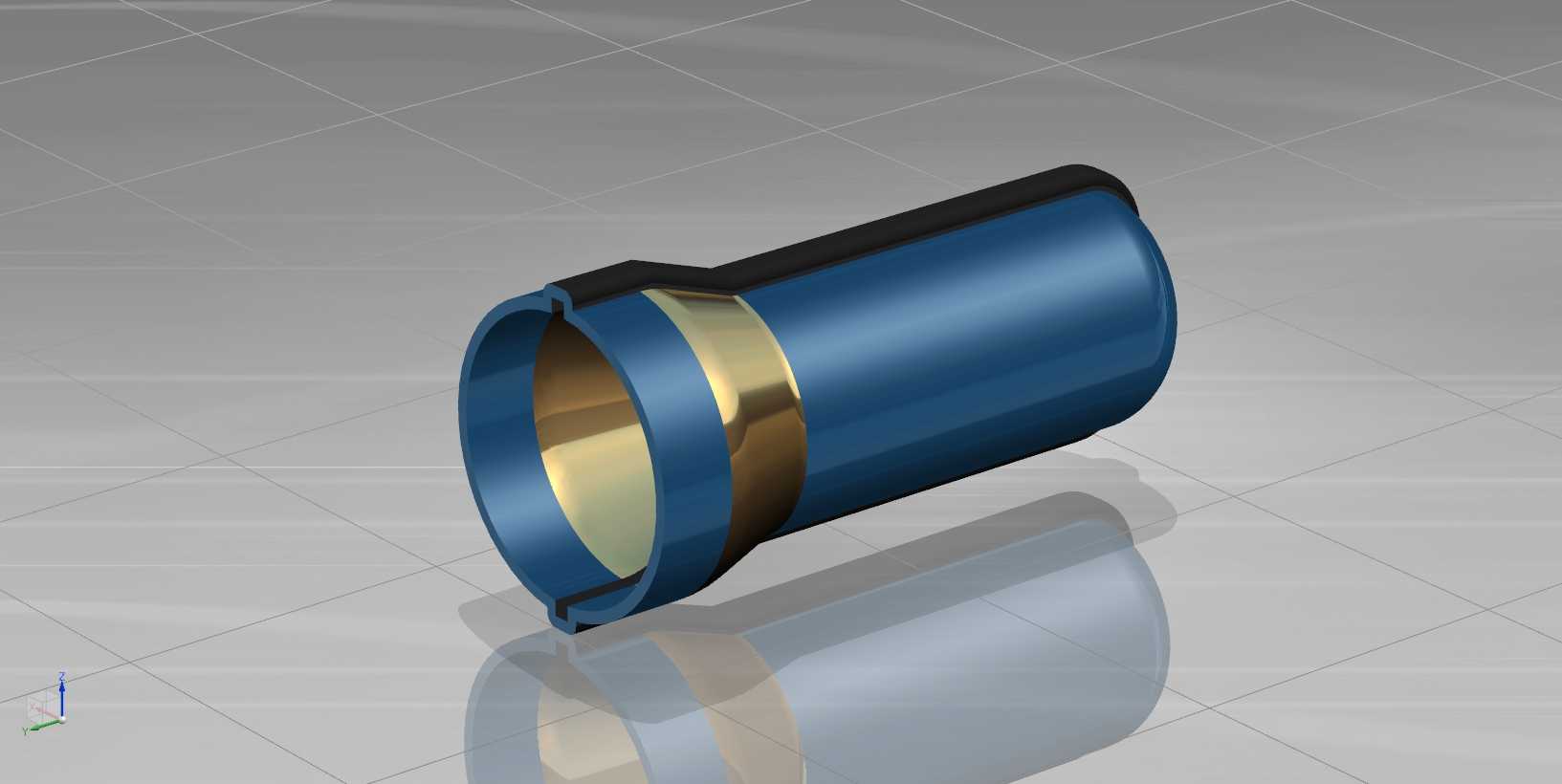

　　也不会因为槽深过大导致壳体局部壁厚不足影响结构强度。本体的主体外壳采用等壁厚设计，基础壁厚设置为2.5mm，能够在满足内部电池仓、灯头组件安装空间的前提下，尽可能控制整体重量，长时间手持作业不会产生明显的负重感，外壳前端的金属镶边结构，一方面作为灯头组件的安装定位基准，镶边的内径与灯头散热组件的外径采用H7/h6的间隙配合公差，装配时能够直接完成径向定位，不需要额外增加定位销结构，简化装配工序；另一方面金属材质的镶边能够在设备跌落时首先承接冲击，避免塑料外壳直接受撞击出现开裂，镶边与塑料外壳之间采用周向均匀分布的3个卡扣结构完成轴向固定，卡扣的卡合量设置为1.2mm，能够保证常温及高低温环境下都不会出现松脱。

　　本体侧面的黑色防滑条采用嵌入式安装结构，防滑条的安装槽与外壳一体注塑成型，装配时将防滑橡胶条压入槽内即可完成固定，不需要额外涂胶，防滑条高出外壳表面1.5mm，表面做了细磨砂纹理处理，即使手上沾有油污、水渍，也能够保证足够的握持摩擦力。在内部安装边界设计上，本体内部的腔体预留了直径22mm、长度75mm的圆柱形电池安装空间，能够兼容常规的18650锂电池组安装，腔体尾部设置了电池弹簧的安装凸台，凸台高度3mm，能够对弹簧起到径向限位作用，避免电池装入后弹簧出现偏斜导致接触不良；腔体靠近灯头的一侧预留了电路板安装位，安装位设置了2个M2的螺丝柱，螺丝柱的根部做了R1的圆角加强，避免螺丝锁附时出现柱体断裂的问题。

　　本体尾部的端盖连接位置采用梯形螺纹结构，螺纹牙型角30度，相比普通三角螺纹，梯形螺纹的螺牙强度更高，多次拆装端盖更换电池时不会出现滑牙问题，螺纹配合的长度设置为8mm，能够保证端盖拧紧后具备足够的连接强度，同时尾部端盖位置预留了挂绳孔的安装凸耳，凸耳与本体外壳一体成型，凸耳厚度3mm，能够承受50N的拉力不出现断裂，满足作业时将火炬挂在安全绳上的使用需求。在表面处理的设计考量上，外壳主体采用哑光蓝色的表面质感，避免户外使用时反光晃眼，金属镶边部分做了拉丝处理，提升部件的质感同时，能够掩盖日常使用产生的细微划痕，防滑条采用哑光黑色橡胶材质，与主体外壳形成清晰的视觉区分，方便使用者在光线不足的环境下快速找到握持位置。从结构强度验证的角度，该本体结构在设计阶段就做了跌落工况的模拟校核，按照1.5米高度自由跌落至水泥地面的工况，外壳的最大应力出现在金属镶边与塑料壳体的连接位置，应力值远低于ABS材料的屈服强度，能够满足工业场景下的粗暴使用需求；同时握持区域的指槽位置做了圆角过渡，所有边角的圆角都不小于R2，避免握持时出现硌手的问题，长时间握持作业也不会产生明显的不适感。
