带手动执行机构的法兰式蝶阀结构设计

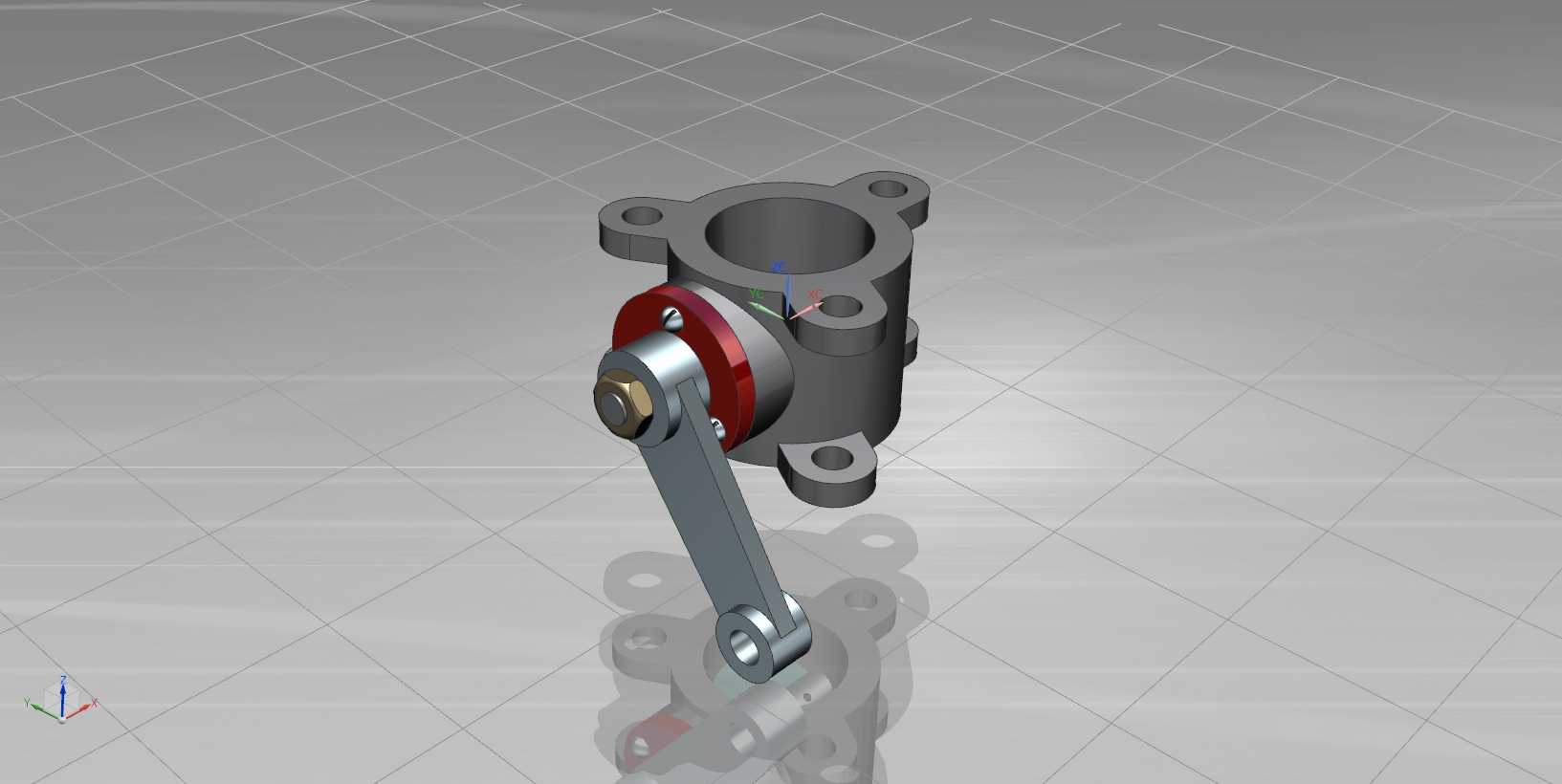

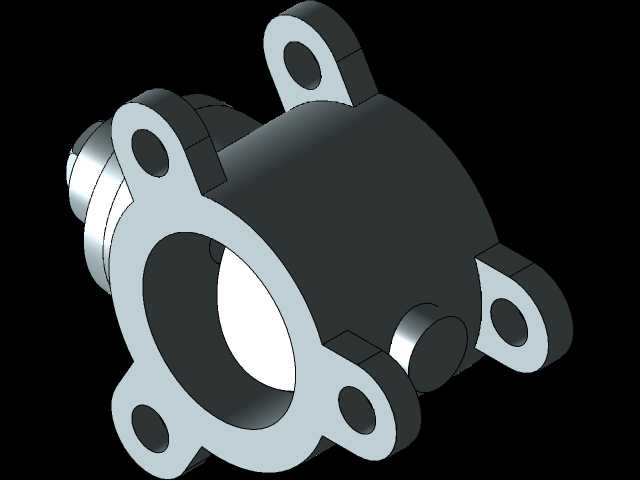

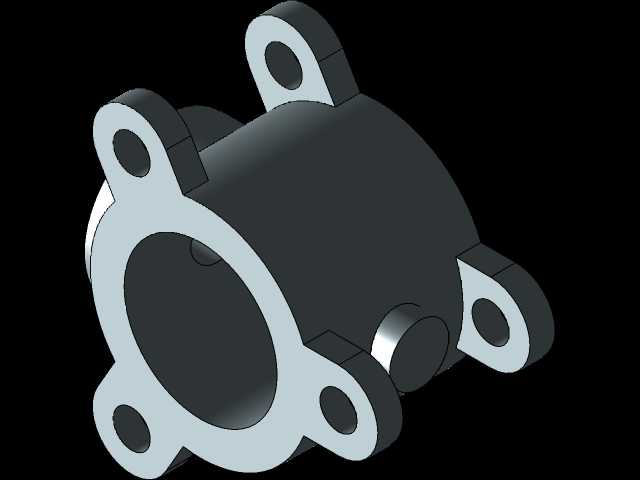

　　在市政给排水、化工流体输送、暖通空调循环水等管路系统中，蝶阀是应用占比极高的截流与调节元件，这款带杠杆式手动执行机构的法兰蝶阀，针对中小口径管路的就地操作场景做了结构优化，适配公称通径DN50-DN80区间的低压流体输送工况，可耐受最高1.0MPa的工作压力，适用介质温度范围覆盖-10℃到80℃，能满足清水、低浓度腐蚀性流体、压缩空气等常规介质的通断与节流调节需求。从结构设计逻辑来看，这款蝶阀采用了中线型密封结构，阀板的旋转中心与阀座密封面、管路中心处于同轴位置，相比偏心蝶阀结构更简单，加工成本更低，密封副的磨损量更小，适合频繁开关的操作场景。阀体采用一体式铸造结构，两端带凸耳式法兰安装边，法兰上的四个安装孔呈90°均匀分布，

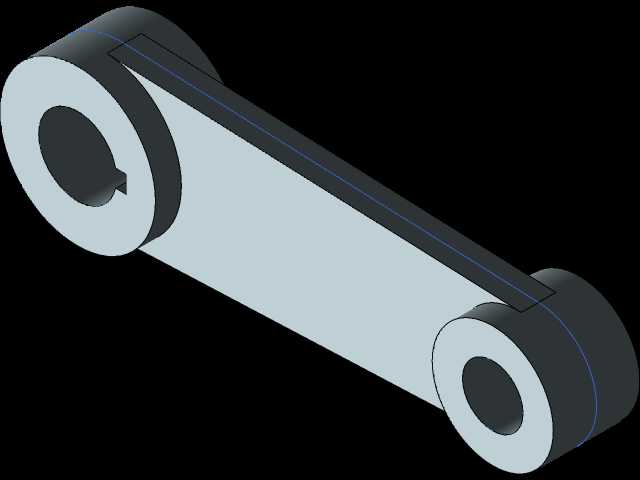

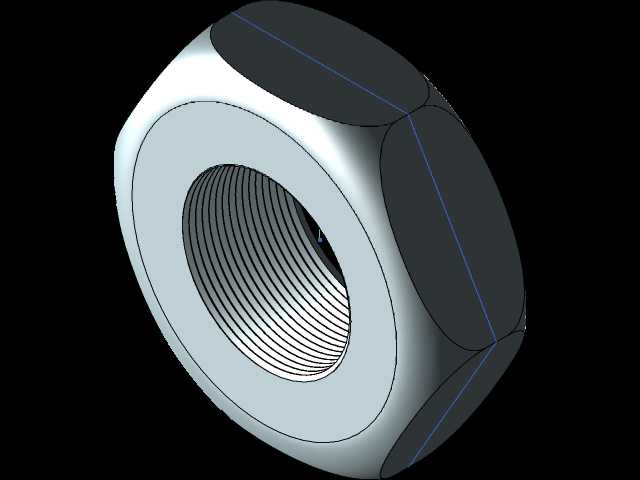

　　孔位尺寸符合PN10法兰的标准安装规范，安装时不需要额外调整管路法兰的对位角度，可直接适配同压力等级的国标管路法兰，阀体的轴向总长度控制在110mm以内，安装时占用的管路轴向空间远小于同通径的闸阀、截止阀，适合安装空间局促的管段，比如楼宇管井、设备旁的支管段。手动执行机构采用了加长杠杆式手柄，相比普通的短手柄蝶阀，操作力矩更小，操作人员不需要借助额外的加力杆就能完成阀门的全开全关操作，手柄与阀杆的连接采用扁方加锁紧螺栓的固定方式，避免长期操作后出现手柄打滑的问题，手柄末端带安装孔，可在阀门全开或全关位置加装挂锁，防止无关人员误操作，满足现场安全管理的要求。阀板采用流线型圆盘结构，厚度仅为8mm，全开状态下的流阻系数仅为0.2，

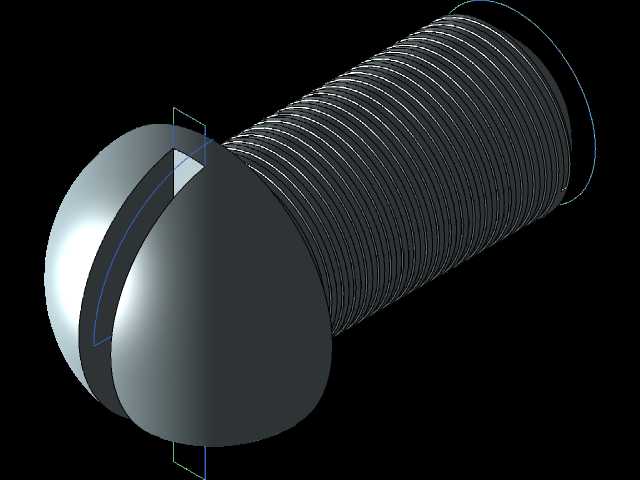

　　远小于同通径截止阀的3-5的流阻系数，介质通过时的压力损失更小，能降低管路输送系统的泵组能耗，阀板边缘包覆橡胶密封层，与阀体上内嵌的橡胶阀座形成过盈配合密封，密封比压均匀分布在整个密封圆周上，关闭状态下可实现零泄漏，不需要额外的密封填料调整。阀杆采用上下两段式支撑结构，上端穿过阀体上盖与手柄连接，下端插入阀体底部的支撑轴孔，两段支撑的跨距覆盖了阀板的整个旋转区间，阀杆承受介质压力时的挠度更小，长期开关操作不会出现阀杆弯曲导致的密封卡涩问题，阀杆与阀体之间采用O型圈密封，相比传统的填料密封，摩擦力更小，操作力矩更稳定，不需要定期压紧填料来维持密封性能。在实际选型应用中，这款蝶阀不适合用于全开状态下需要长期无阻塞通流的管路，

　　比如长距离输送浆液、大颗粒杂质的管线，因为全开状态下阀板仍处于管路流道中心，长期受介质冲刷会导致密封面磨损，且大颗粒杂质容易卡在阀板与阀座的间隙中，导致阀门关闭不严，更适合用于需要频繁调节开度、或者定期截流的支管段，比如换热设备的进出口支管、水箱的进出水管路、车间压缩空气的分支管路。建模过程中需要重点关注几个配合边界：一是阀板与阀座的过盈量控制在0.3-0.5mm，过盈量太大会导致操作力矩过大，过盈量太小则无法实现可靠密封；二是阀杆与阀板的连接采用销钉固定，销钉孔的位置需要避开阀板的密封面区域，避免影响密封性能；三是法兰安装孔的位置度公差需要控制在0.2mm以内，否则安装时会出现法兰孔对位困难的问题；四是手柄的旋转角度需要做机械限位，全开位置对应阀板与管路轴线平行，全关位置对应阀板与管路轴线垂直，限位块的位置需要保证90°的旋转行程，避免出现开关不到位的问题。从维护角度来看，这款蝶阀的所有易损件都可以在不拆卸阀体法兰的情况下更换，只需要拆下上盖的固定螺栓，就可以取出阀杆、阀板和阀座组件，更换密封件后即可重新投入使用，现场维护效率很高，不需要切割管路或者移动相邻的设备，适合后期运维条件有限的应用场景。
