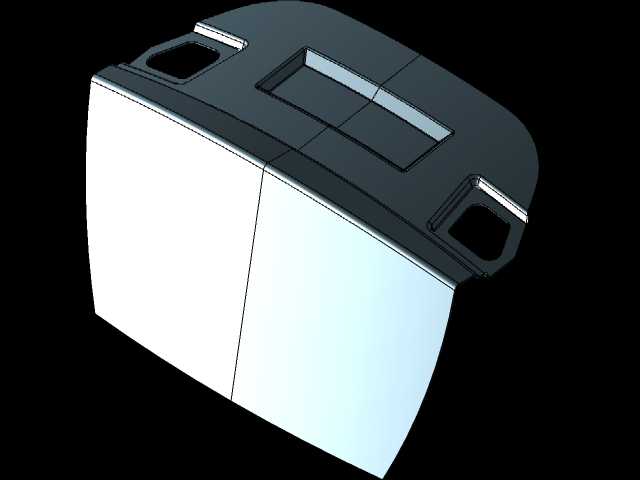

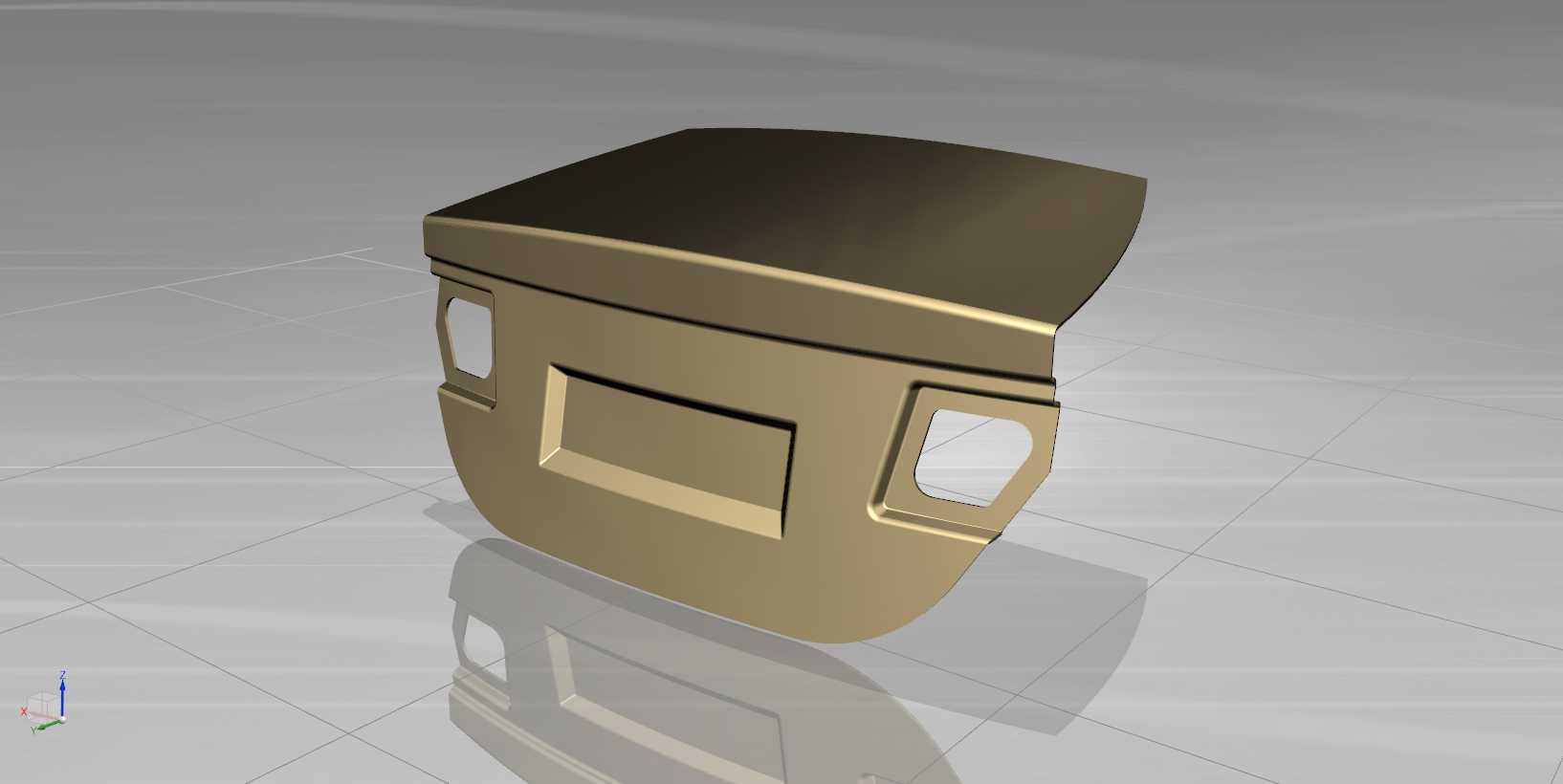

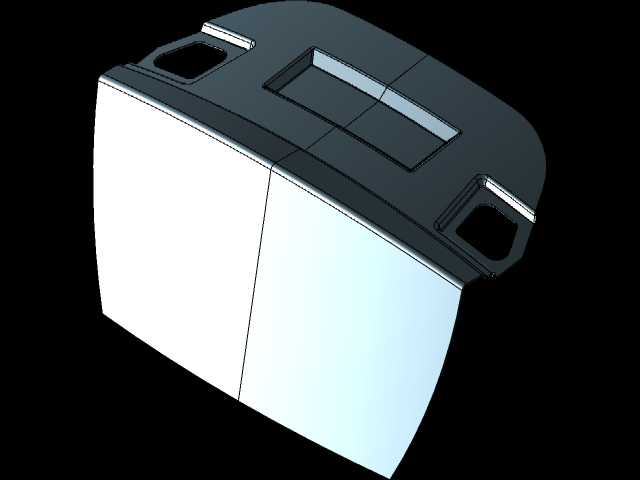

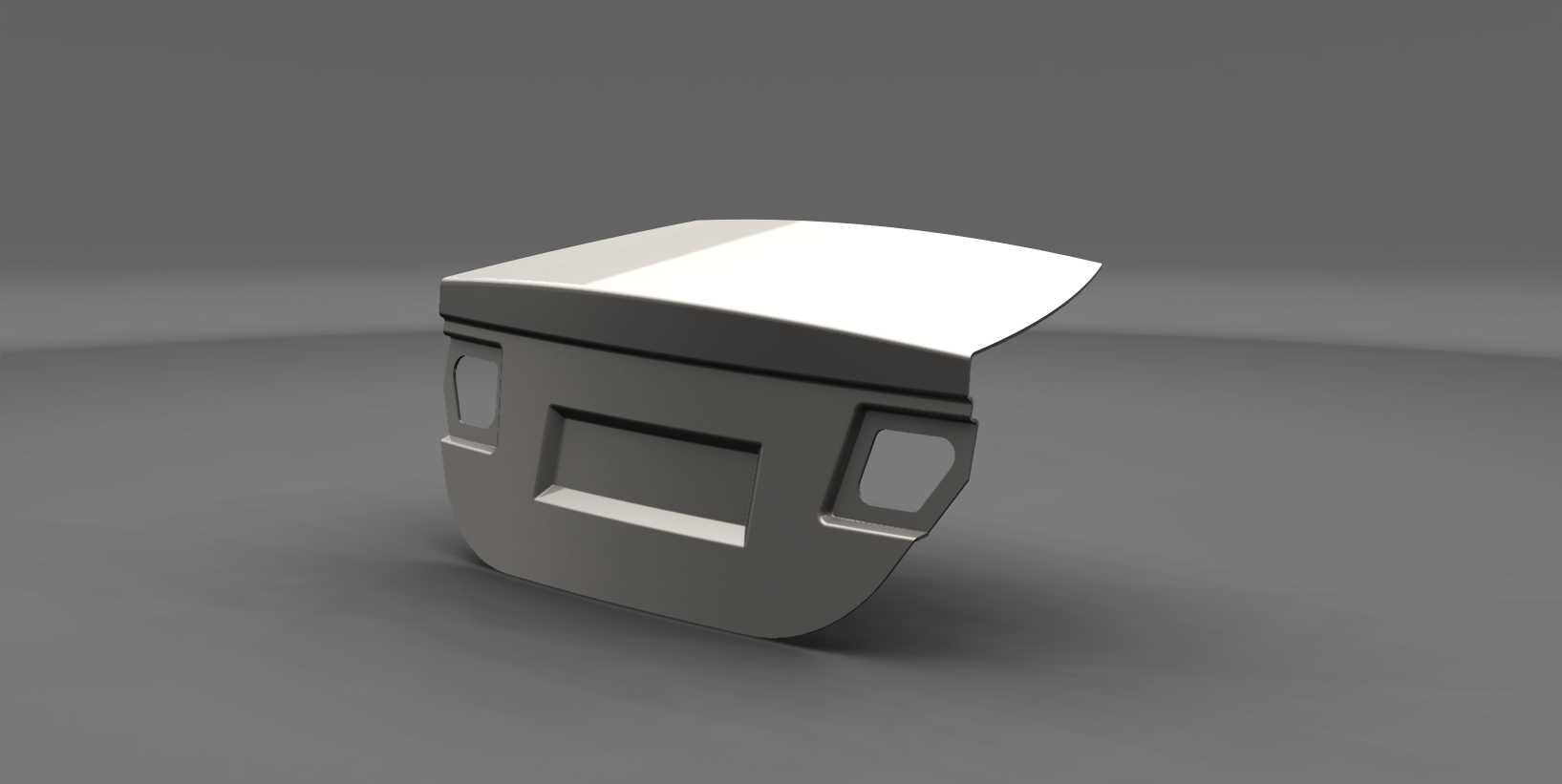

NX10设计的汽车尾门结构三维数模

　　汽车尾门作为车身尾部核心开闭件，承担着尾部密封、行李舱存取、尾部造型承载、碰撞安全防护等多重功能，在整车开发流程中属于车身开闭件模块的重点设计对象，其结构合理性直接影响整车NVH表现、密封性能、操作便利性以及尾部碰撞安全指标。本次完成的尾门结构设计，首先从整车安装边界入手，先锁定尾门与侧围、顶盖后横梁、后保险杠、尾灯总成的配合间隙面差要求，在建模初期就把周边安装硬点全部导入装配环境，避免后续出现安装干涉问题。从功能层面来看，该尾门结构预留了牌照安装区域、尾灯安装避让位、尾门内饰板安装卡扣座、铰链安装加强面、气弹簧支撑点安装位，同时在尾门内板规划了线束过孔、密封胶条安装槽、锁扣啮合区域的加强结构，完全满足量产车型尾门的功能配置要求。

　　设计过程中优先考虑了尾门的开合运动轨迹，通过运动仿真校核了尾门在最大开启角度下与周边部件的最小安全间隙，确保开启过程中不会与后保险杠、车顶后部发生剐蹭，同时也验证了气弹簧支撑力臂的合理性，保证尾门开启过程中操作力平顺，在任意开启角度都能保持稳定悬停，不会出现自行下落或者开启冲击过大的问题。外形设计上兼顾了空气动力学要求与尾部造型协调性，尾门上部的弧度与顶盖后部的流线自然衔接，两侧的型面与尾灯安装位完全贴合，下部的造型预留了后保险杠的配合止口，整体曲面曲率连续，满足A级曲面的光顺要求，不会出现光影畸变问题。结构设计层面，尾门采用内外板合件的常规结构形式，外板承担造型与外观覆盖功能，内板通过结构筋条布置提升整体刚性，在铰链安装点、

　　锁体安装点、气弹簧安装点这些受力集中的区域，都设计了局部加强结构，避免长期使用后出现安装点变形、尾门下坠的问题。密封结构上，尾门周边设计了整圈的密封胶条安装槽，通过合理的胶条压缩量设计，保证尾门关闭后能够实现良好的防水防尘密封，同时在尾门下部设计了排水通道，能够将渗入胶条内侧的积水顺利排出车外，避免出现尾门内部积水锈蚀的问题。安装边界方面，尾门上部通过两个铰链与顶盖后横梁连接，铰链安装面的精度通过安装孔位的公差约束保证，下部通过尾门锁与后围板上的锁扣配合实现锁止，两侧的气弹簧安装座分别连接尾门内板与侧围后立柱，所有安装点的坐标都严格对齐整车坐标系下的硬点位置，能够直接匹配同平台车型的周边安装部件。在细节处理上，

　　尾门内板的筋条布置遵循了力流传递路径，从铰链安装点到锁体安装点形成连续的传力路径，在尾部追尾碰撞中能够有效传递碰撞力，减少乘员舱的侵入量，同时也提升了尾门整体的抗扭刚性，避免车辆行驶过程中尾门出现共振异响问题。另外，尾门上还预留了后雨刮安装位、高位刹车灯安装槽、尾门开关安装位，所有功能附件的安装结构都集成在尾门内板上，不需要额外增加安装支架，有效控制了尾门的整体重量，符合车身轻量化的设计方向。建模过程中所有的圆角、拔模角度都按照冲压工艺要求进行设计，外板的冲压圆角满足板材成型要求，不会出现冲压开裂或者起皱的问题，内板的结构筋条拔模角度满足模具脱模要求，能够直接用于后续的冲压工艺开发。
