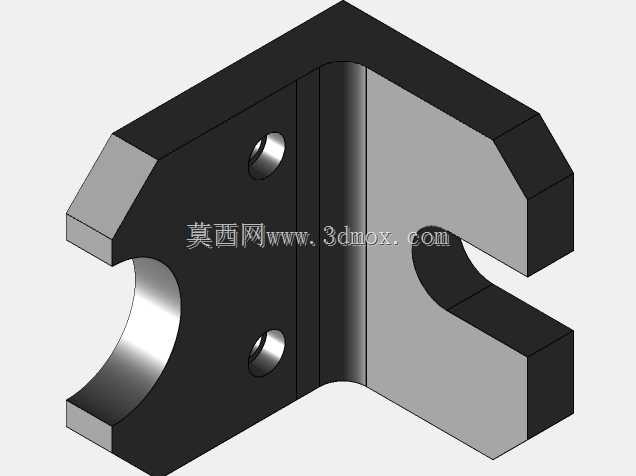

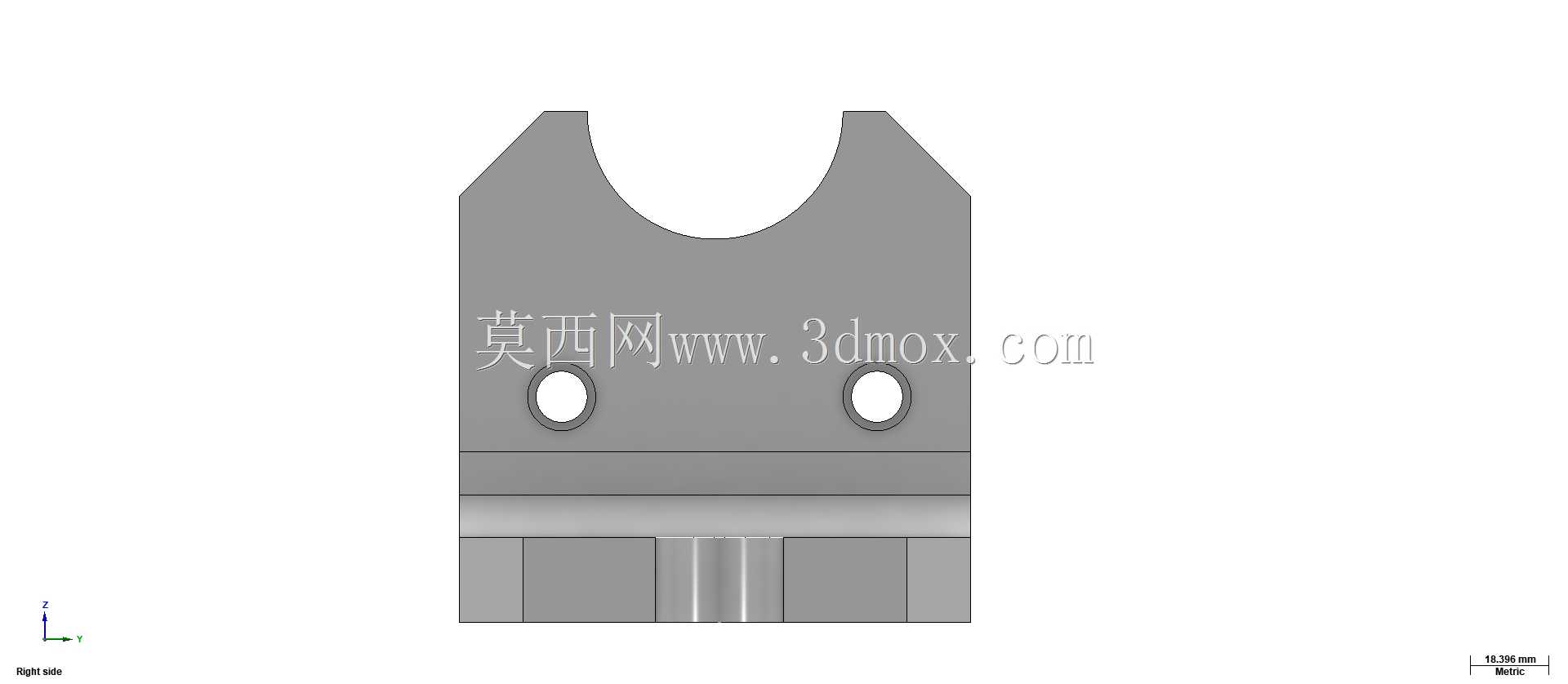

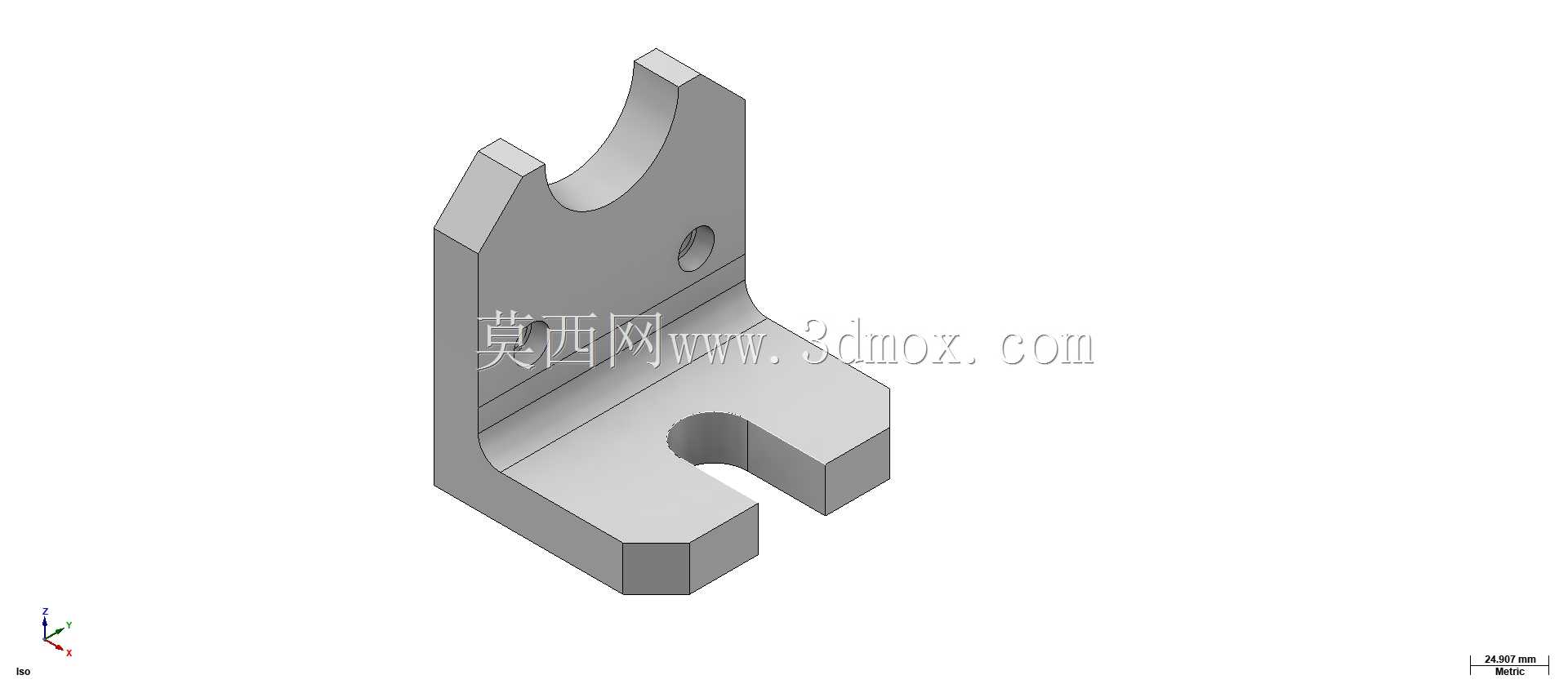

L型带槽开口式机械连接固定支座

该L型连接固定支座是工业机械装配场景中常用的刚性支撑连接构件，主要应用于中小型自动化生产线机架拼接、工装夹具定位安装、小型动力组件的承托固定等场景，可在垂直与水平两个安装面之间实现稳定的结构衔接，承担部件定位、载荷传递、位置限位的核心作用，能够有效降低装配过程中构件拼接的对位难度，提升整套机械结构的装配精度与运行稳定性。从功能特性来看，该支座采用一体化弯折成型的L型结构设计，垂直立板顶部开设的U型开口槽可适配圆柱类杆件、轴销部件的快速卡装，无需将连接件从端部穿入即可完成侧向装配，大幅提升设备后期维护、部件更换的操作效率；立板中部预留的圆形通孔可穿装锁紧螺栓，实现与被连接件的刚性锁固，避免运行过程中出现连接件移位、松脱的问题；水平底板上开设的U型避让槽可适配下方凸起的定位销、凸台结构，同时可在槽体范围内实现安装位置的微调，降低安装面的加工精度要求，适配更多不同规格的安装基面。在设计思路上，该构件整体采用等厚金属板材一体加工成型，弯折处采用圆弧过渡处理，可有效降低直角位置的应力集中问题，避免长期承受交变载荷时出现弯折处开裂的情况；所有边角位置均做了倒角去毛刺处理，既能够避免装配过程中划伤操作人员，也可消除边角应力集中带来的结构强度隐患；立板与底板的厚度经过载荷校核，可满足常规中小型机械组件的承托需求，在保证结构强度的前提下尽可能减少材料用量，控制构件自身重量与生产成本。从安装边界来看，该支座的垂直安装面与水平安装面互相垂直，形位公差控制在机械装配常用的精度范围内，可保证安装后连接件的位置精度；顶部U型槽的开口宽度、槽深尺寸与常规直径的圆柱杆件适配，中部安装孔的孔径适配常用规格的锁紧螺栓，底板开槽的长度、宽度可覆盖常规安装场景下的位置调整需求，安装时仅需将水平底板贴合安装基面，穿装固定螺栓完成底板锁固，再将待连接的轴类部件卡入顶部U型槽，穿装立板的锁紧螺栓完成固定即可完成装配，无需复杂的对位调整，可大幅缩短现场装配的作业时长。
