双开槽环形限位隔套结构设计

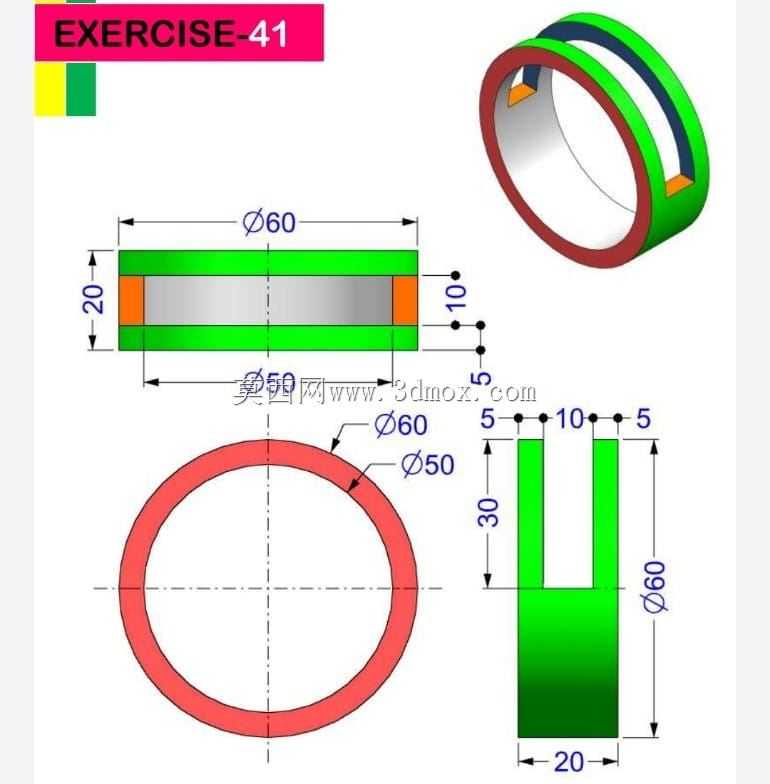

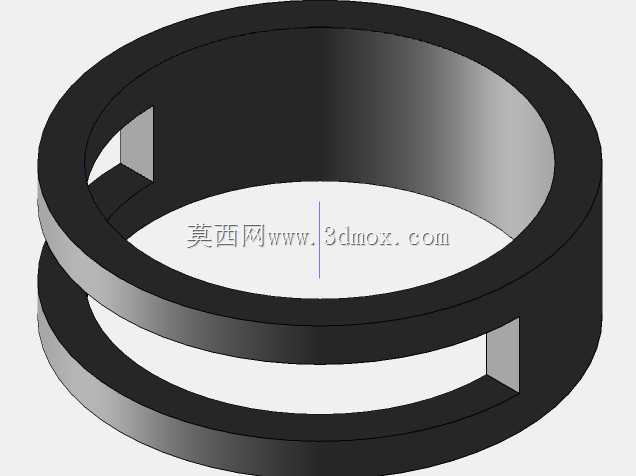

这款双开槽环形零件属于机械传动与装配系统中常用的定位隔套类组件，主要应用于轴系装配、旋转机构限位、嵌套式组件间隔等工业场景，在各类传动设备、工装夹具、自动化执行机构的装配环节中承担轴向定位、组件间隔、周向防转的核心作用，能够有效避免轴上相邻装配零件发生轴向窜动、周向错位，保障整套传动机构的运行同轴度与装配精度。从功能特性来看，该零件采用环形薄壁主体结构，整体为同轴等壁厚的圆筒形态，内外圆柱面均做了高精度的同轴度公差约束，能够与适配的轴类零件、外套筒零件实现间隙可控的配合装配，不会在装配后出现偏心卡滞的问题。零件侧壁开设两处对称分布的矩形通槽，槽口边缘做了微小的倒角过渡处理，既可以适配配套的定位销、卡键实现周向位置锁定，也能够为装配过程中的弹性形变提供让位空间，降低过盈装配时的零件开裂风险，同时两处对称槽位的设计也能平衡环形零件旋转过程中的动平衡量，避免高速运转时出现偏载振动。从设计思路层面，这款零件摒弃了传统整环隔套无法周向定位、装配拆卸难度大的缺陷，通过对称开槽的结构优化，在不降低零件整体结构强度的前提下，兼顾了轴向隔挡、周向锁止、快装快拆的多重需求；壁厚设计经过受力校核，在满足常规轴向承载需求的同时尽可能压缩轴向占用空间，适配紧凑化装配的设备设计趋势，槽位的尺寸与位置经过匹配性计算，能够与标准规格的平键、弹性卡销实现无干涉配合，无需额外定制非标连接件。从外形尺寸与安装边界来看，该零件的轴向高度与内外径尺寸按照通用轴系配套规格设计，安装时仅需套入对应直径的轴段，将侧壁槽位对准轴上预装的定位键推入到位即可，无需额外的紧固件进行固定，装配后不会超出轴段的径向安装边界，不会与相邻的轴承、齿轮、传动轮等零件发生运动干涉，槽位的通槽设计也方便后期维护时使用卡簧钳等工具快速取出，大幅降低设备维保的拆装难度。在实际应用中，这类隔套常配套于轻载传动的旋转轴系、手动调节机构、工装定位组件中，能够替代多件组合式的定位零件，减少装配环节的零件数量，提升整套机构的装配可靠性。
