异形拼接定位安装垫板结构设计

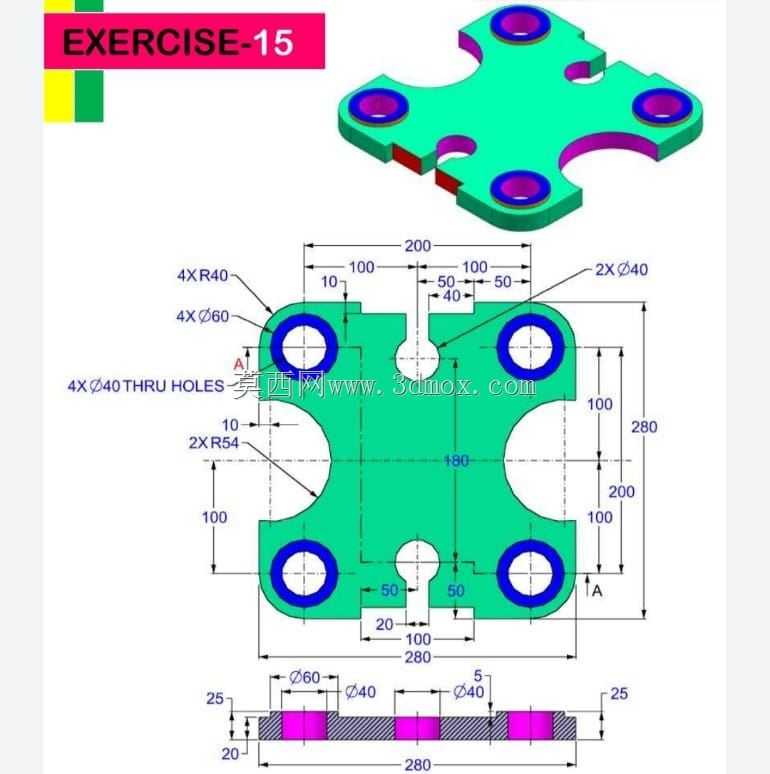

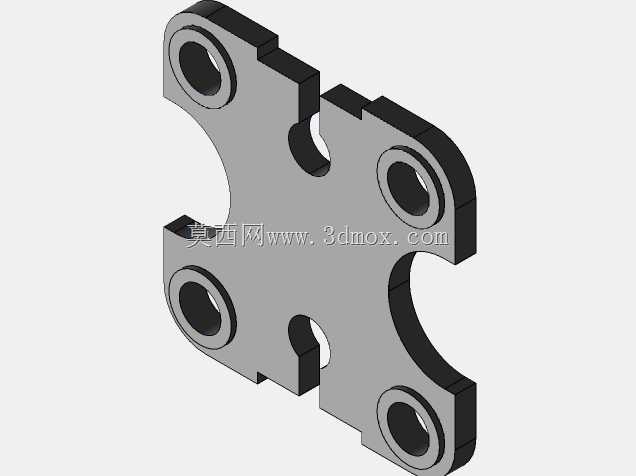

该零件属于工业装配场景中常用的定位拼接类垫板构件，主要应用于模块化工装台搭建、自动化生产线工位拼接、组合夹具基体连接等场景，可作为相邻工位模块的衔接定位载体，也可单独作为小型工装的承载安装基板使用，能够在多模块组合装配时提供精准的位置约束，同时承担分散局部载荷、强化连接部位结构强度的作用。从功能特性来看，零件整体为对称式平板结构，板身四周设置有四处圆弧凹口与两处半圆定位槽，既可以实现相邻同规格垫板的快速嵌合拼接，也能通过半圆槽与配套的定位销、导向轴配合完成快速对位，大幅降低模块化装配时的对位调整难度；板身分布的四处贯通安装孔可配合螺栓完成与下方支撑框架的紧固连接，孔位周边设置的沉台结构能够容纳螺栓头部，保证零件安装后上表面保持平整无凸起，避免对放置在板面上的工件、工装造成干涉。设计过程中充分考虑了拼接通用性与安装便捷性，整体采用中心对称布局，所有轮廓特征、孔位特征均沿横向、纵向中心轴对称分布，无需区分安装方向即可完成拼接装配，有效降低现场装配的出错概率；边缘的圆弧凹口采用大圆角过渡设计，既避免了直角结构带来的应力集中问题，也能在拼接时引导相邻零件顺利滑入对位位置，减少装配过程中的卡滞问题；上下两侧的半圆定位槽尺寸与通用定位销规格匹配，可直接选用标准件完成定位，无需额外定制非标定位构件。从尺寸与安装边界来看，零件整体外轮廓长宽均为280mm，板身总厚度为25mm，其中沉台区域深度为5mm，贯通孔直径为40mm，安装后螺栓头部沉入板面以下5mm，不会超出零件上表面；边缘四处外凸圆弧半径为40mm，内凹拼接圆弧半径为54mm，拼接时相邻零件的凹凸圆弧可完全贴合，拼接后整体平面的缝隙可控制在0.1mm以内，能够满足高精度工装平台的平面度要求；上下两侧的半圆定位槽中心距为200mm，与常规工业铝型材框架的安装孔位间距匹配，可直接固定在标准规格的型材框架上，无需额外加工过渡连接板，适配性较强。零件整体结构简洁，加工工艺性好，可采用板材铣削加工一次成型，也可通过冲压工艺完成批量生产，能够满足不同批量的使用需求。
