立式带孔支撑安装固定座结构

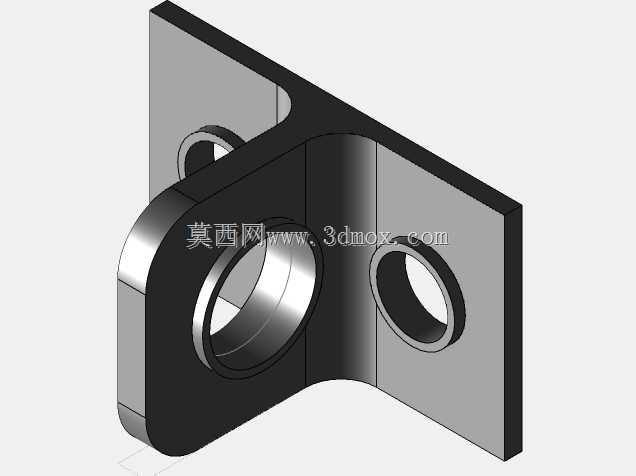

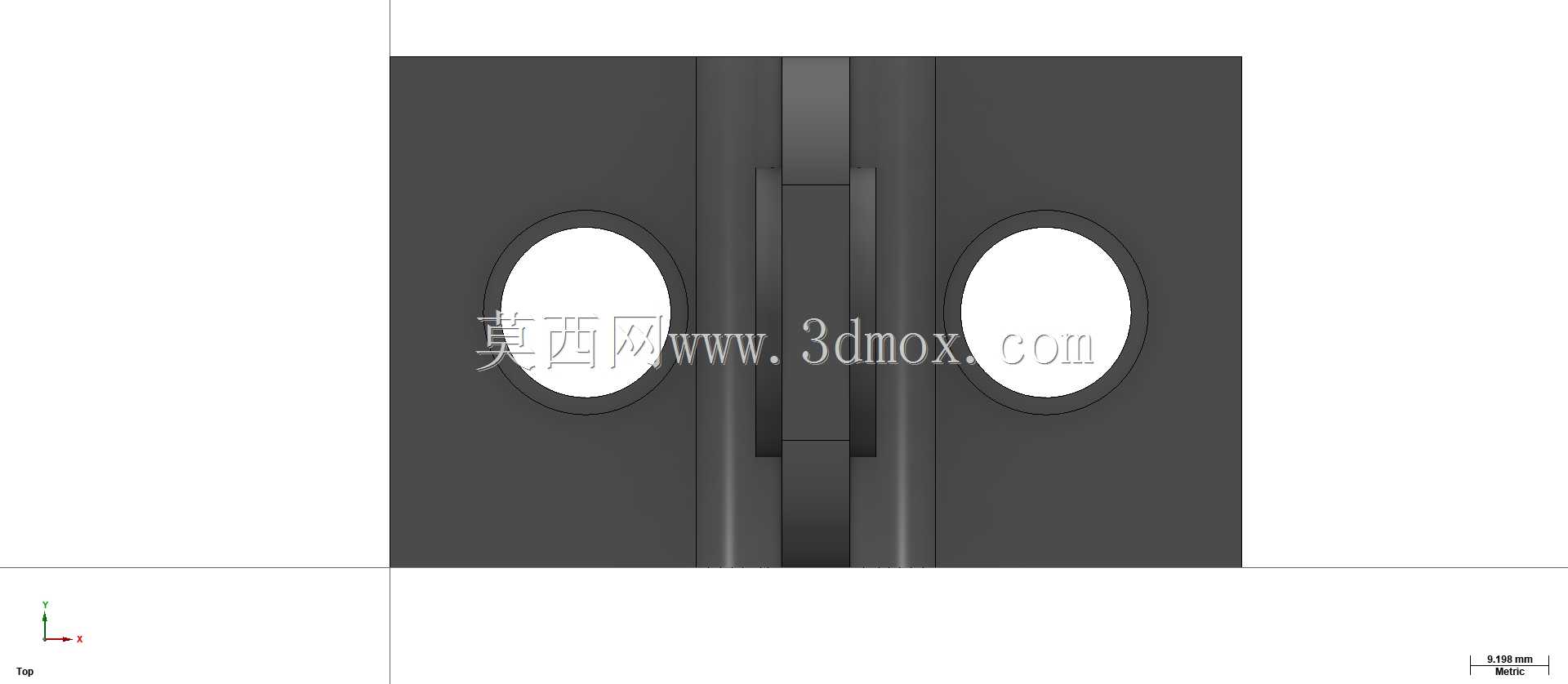

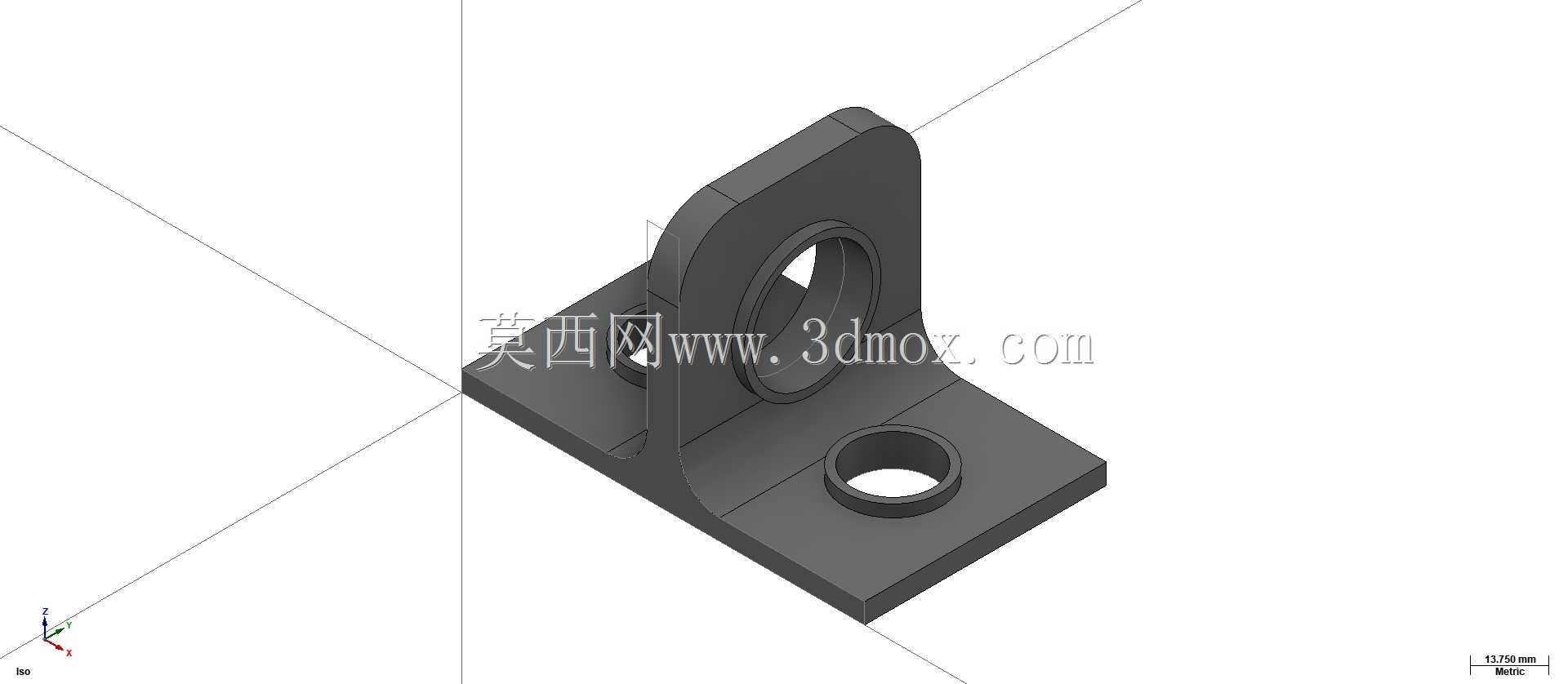

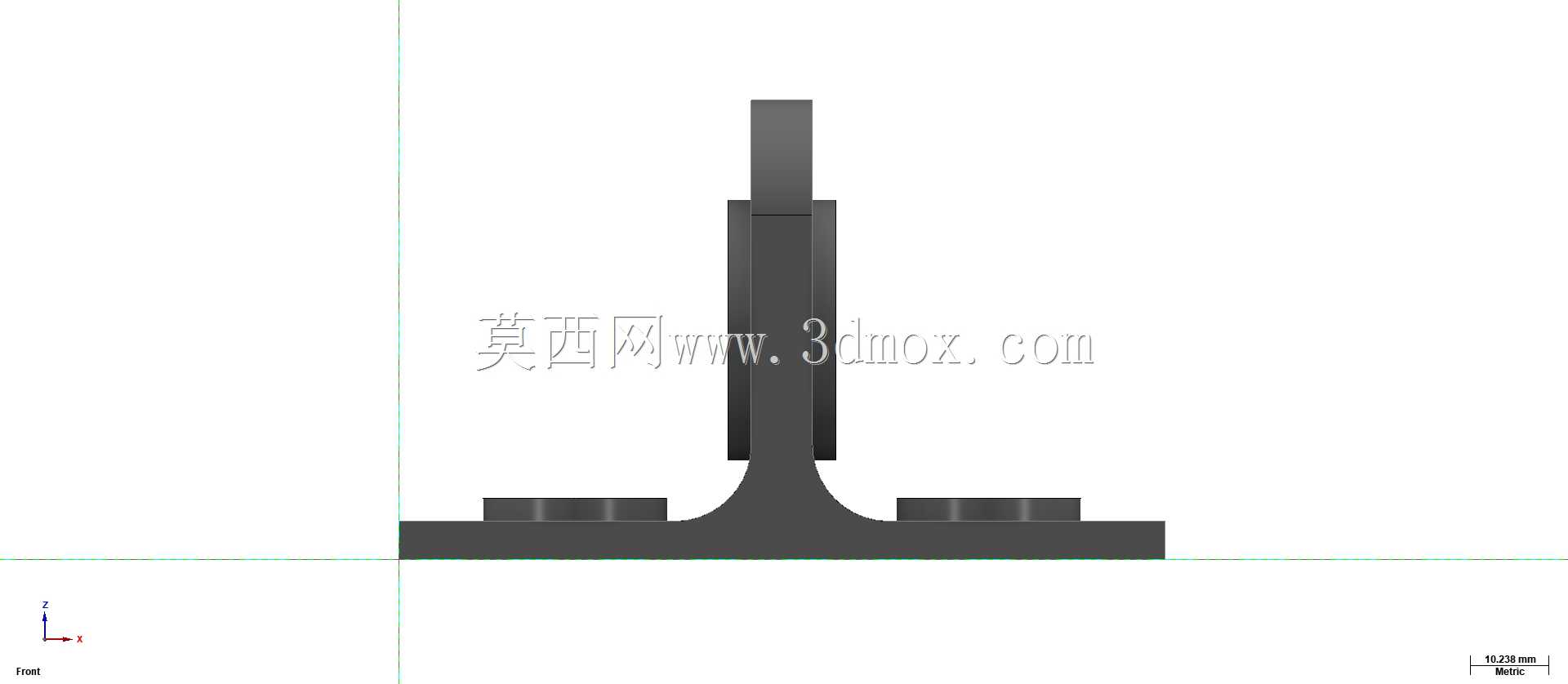

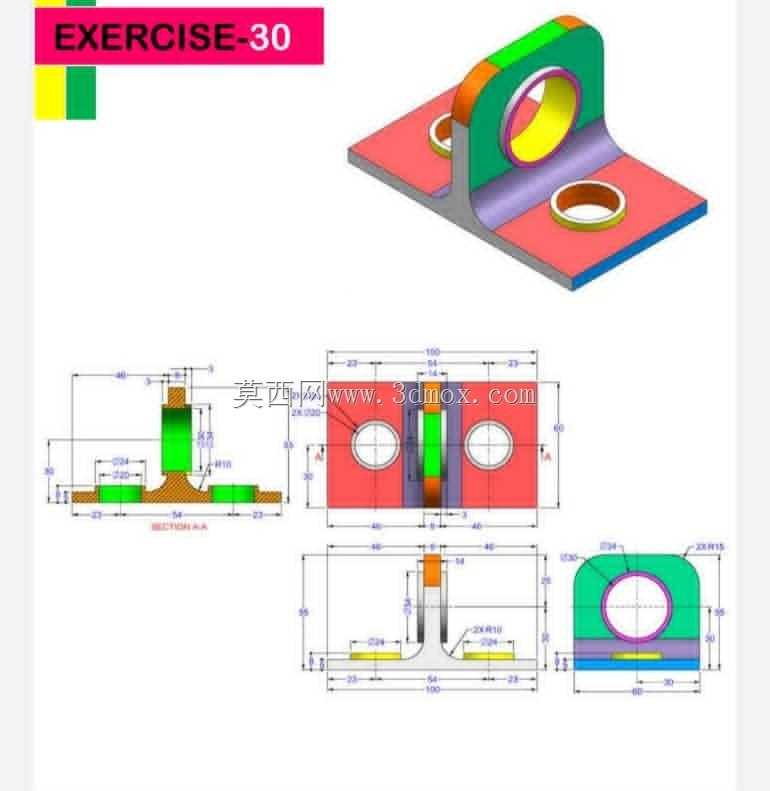

这款立式带孔支撑安装固定座，是工业机械装配场景中十分常用的基础支撑连接件，主要应用在各类中小型设备的机架搭建、传动组件定位、功能模块安装固定环节，能够为轴类零件、导向杆件、小型功能模组提供稳定的竖向支撑与安装基准，常见于轻工生产线、小型加工设备、非标自动化工作站的结构搭建中，承担载荷传递、位置限定、组件连接的核心作用。从功能特性来看，该支座采用一体化成型的结构设计，底部为方形平整安装板，板面上预留的贯通安装孔可配合螺栓将整个支座牢固锁定在设备台面、机架型材或者安装基板上，保证支座在承受侧向、竖向载荷时不会出现移位、晃动的问题；竖向立板与底板垂直衔接，过渡位置做了加厚补强处理，能够有效分散立板承受的弯矩载荷，避免长期受力出现结构变形；立板上部开设的大直径贯通孔可用于穿装支撑轴、导向杆或者轴承组件，为回转类、直线运动类零件提供稳定的支撑点位，底板上额外设置的小直径带沉台孔，可用于安装定位销、固定小型附属零件或者作为油路、气路的穿接通道，适配多场景的装配需求。在设计思路上，这款支座优先考虑了装配的便捷性与结构的可靠性，整体采用等强度设计逻辑，在立板与底板的衔接位置做了圆弧过渡处理，既减少了应力集中带来的断裂风险，也避免了直角结构加工时的应力残留问题；所有孔位的位置精度都按照通用机械装配的公差要求设定，能够保证安装后支撑孔的轴线与安装底板保持平行度、垂直度要求，避免后续装配的运动零件出现卡滞、偏磨的问题。从安装边界来看，方形底板的边长尺寸适配常规的型材安装间距，不需要额外定制转接板就可以直接安装在标准工业铝型材、钢制机架台面上，整体竖向高度适配中小型设备的支撑高度需求，不会占用过多的设备内部安装空间，立板厚度经过载荷校核，能够满足常规工况下的静载荷、小幅动载荷支撑需求，不需要额外增加补强结构就可以独立完成支撑功能。
