L型带双铰接耳座长槽连接构件

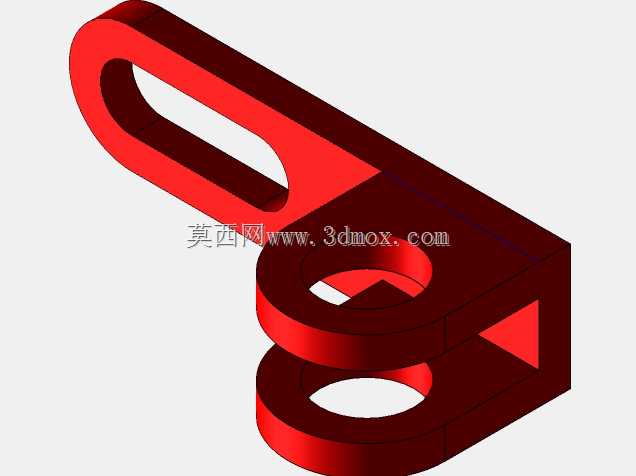

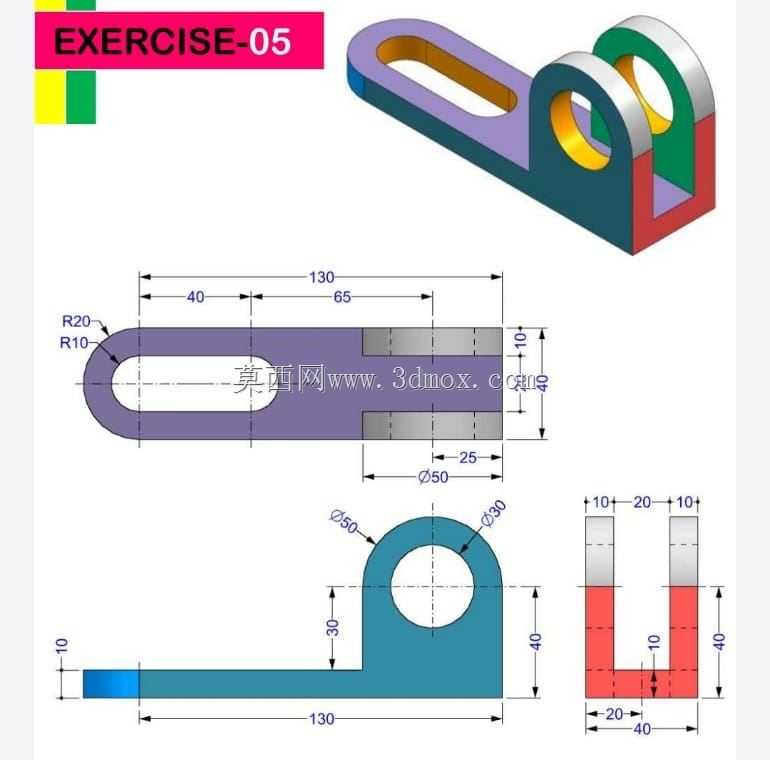

该构件属于机械传动与连接系统中的典型铰接调节类零件，常应用于轻工自动化生产线的连杆调节机构、小型工装夹具的位置调整模组、输送设备的张紧连接部位，也可作为教学实训中特征建模与工艺规划的实操案例载体，在需要小范围行程调节、铰接转动配合的机械结构中承担连接、支撑、位置微调的核心作用。零件整体采用L型布局设计，长侧臂开设通长腰型槽，可通过腰型槽实现装配位置的无级微调，适配不同安装间距的对接需求，避免因加工误差导致的装配干涉问题；短侧臂设置同轴双铰接耳座，耳座内孔可配套销轴实现与相邻连杆、摆臂的转动配合，双耳结构相比单耳具备更高的抗扭刚度，能承受更大的径向载荷与交变摆动力，减少铰接部位的形变旷量。从设计逻辑来看，该零件将滑动调节功能与铰接转动功能集成在单一构件上，减少了装配环节的零件数量，降低了整体结构的复杂度；长臂端部采用R20与R10的同心圆弧过渡，既消除了尖锐边角带来的安全隐患，也优化了零件的应力分布，避免端部受载时出现应力集中断裂的问题；腰型槽的宽度与耳座内孔的直径做了适配性设计，保证配套的紧固件、销轴具备统一的规格选型，降低备件采购与管理成本。外形尺寸方面，零件总长度为130mm，长臂段宽度为20mm，腰型槽两端中心距为65mm，短侧耳座总高度为40mm，耳座外圆直径为50mm，内铰接孔直径为30mm，双耳的外侧间距为40mm，内侧间距为20mm，长臂厚度为10mm，所有安装边界尺寸均做了明确的公差预留，腰型槽两侧平面、耳座内孔表面均为核心配合面，加工时需保证平面度与同轴度要求，确保装配后调节顺畅、铰接转动无卡滞。在实际工况中，该零件可承受沿长臂方向的拉压载荷与耳座部位的径向摆动力，表面可根据使用场景做发黑、镀锌等防锈处理，适配车间多尘、有少量切削液飞溅的工作环境，长期使用下不易出现锈蚀卡滞的问题，能稳定维持位置调节与铰接传动的功能精度。
