小型内燃机传动连杆结构设计

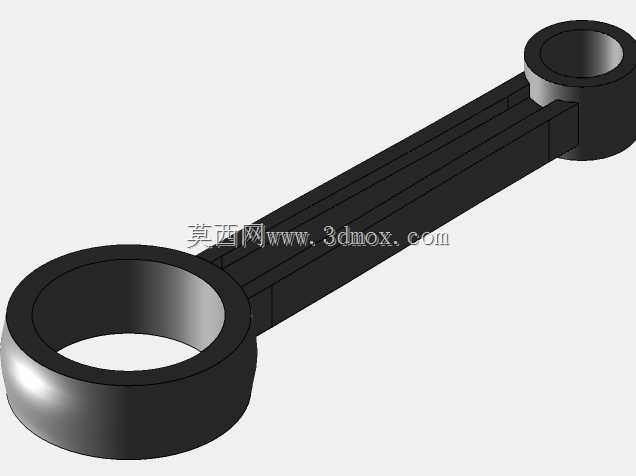

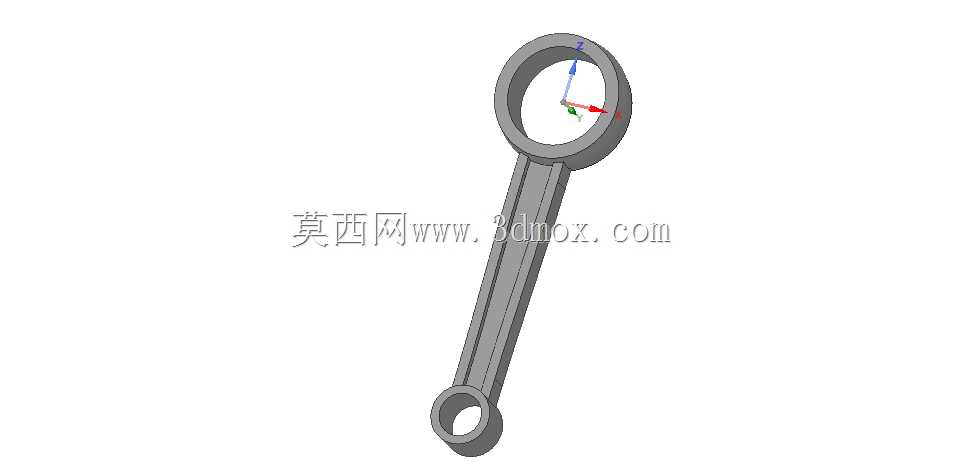

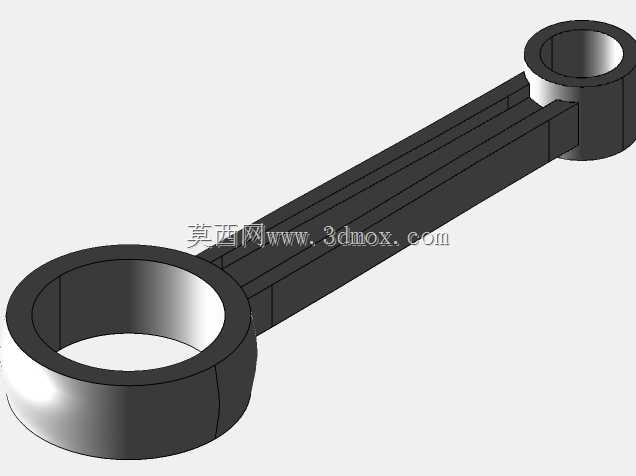

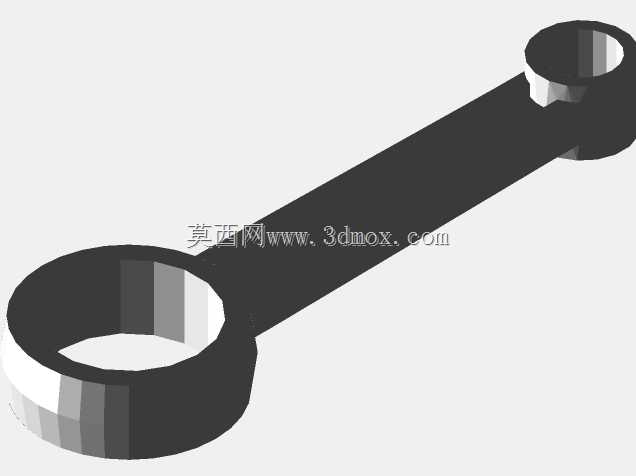

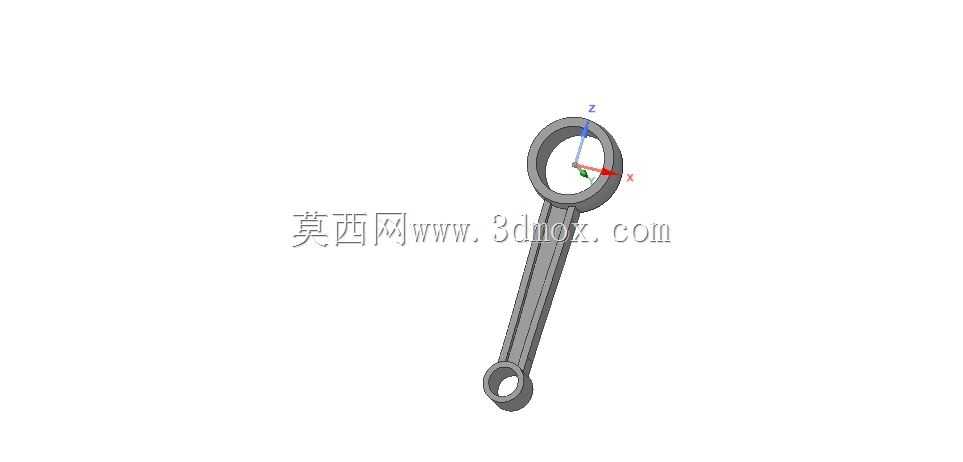

该零件为小型动力设备核心传动构件，主要应用于小排量通用汽油机、小型航模发动机、园林机械动力单元等场景，是连接活塞组件与曲轴的关键受力部件，承担着将活塞往复直线运动转化为曲轴旋转运动的核心传动职能，工作过程中需持续承受交变的气体爆发压力、往复惯性力与旋转惯性载荷，其结构合理性直接决定动力单元的运行稳定性、输出效率与服役寿命。从功能特性来看，该连杆整体采用长杆型等强度设计思路，两端分别设置大小同轴环孔结构：大端环孔用于与曲轴曲柄销配合，小端环孔通过活塞销与活塞组件铰接，杆身采用工字型截面构型，在保证整体结构刚度与抗疲劳强度的前提下，尽可能降低构件自身重量，减少往复运动过程中产生的惯性载荷，降低动力运行过程中的振动与无用功损耗。设计过程中重点考量了载荷传递路径的平顺性，大小端与杆身的过渡区域均采用大圆角平滑过渡结构，有效避免应力集中问题，防止交变载荷长期作用下出现疲劳断裂风险；大小端环孔的同轴度、圆柱度均按照高精度传动配合要求设定公差范围，保证运转过程中配合副的润滑膜均匀分布，减少偏磨现象。从安装边界来看，该连杆适配缸径较小的单缸动力单元，大端孔径匹配对应规格的曲柄销直径，小端孔径适配标准尺寸活塞销，杆身长度严格对应活塞行程与曲轴偏心距的匹配关系，安装时需保证大端剖分面（若为剖分式结构）的定位精度，拧紧力矩符合对应动力级别的设计要求，避免运转过程中出现连杆松脱、卡滞等故障。杆身的截面尺寸经过反复校核，在最大爆发压力工况下的弯曲变形量控制在允许范围内，保证活塞在气缸内的运动轨迹不发生偏斜，减少气缸壁的异常磨损，同时环孔位置预留了润滑油道的布置空间，可将曲轴箱内的压力润滑油引导至活塞销配合位置，实现运动副的持续润滑，降低摩擦损耗。
