内置轴向齿槽圆筒形发动机定子结构

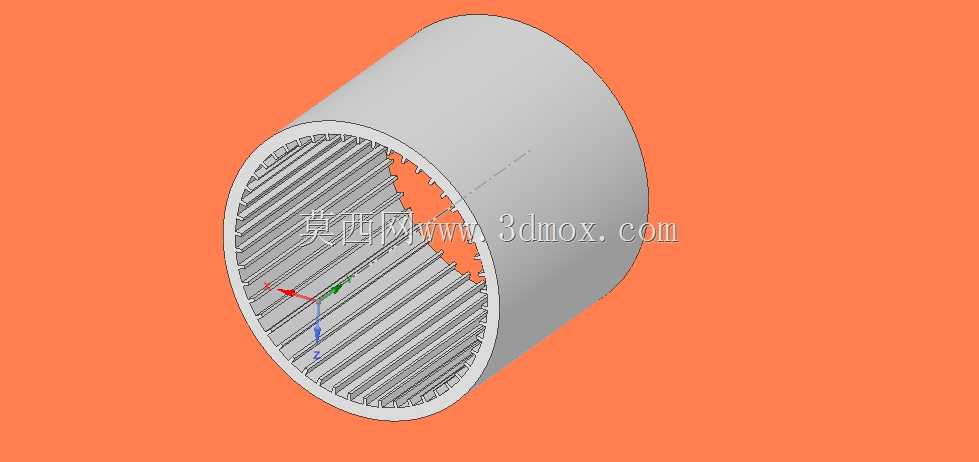

　　安装时依靠筒体两端的端面止口与前后端盖定位配合，止口的配合公差一般选H7/h6的间隙配合，既保证装配时的同轴度，也方便后期维护拆解。内壁的齿槽沿筒体轴向通长布置，槽型为矩形槽，槽口宽度略小于槽底宽度，方便嵌装绕组后进行槽楔固定，避免设备运行过程中绕组受振动影响出现移位。齿槽的数量匹配对应极对数的转子设计，比如常见的48槽结构对应8极转子，能保证动力输出的转矩密度符合设计要求，在低速大扭矩的应用场景下，这类齿槽结构的定子能有效降低绕组的端部长度，减少铜损，提升整体的能量转换效率。从安装边界来看，这类圆筒构件的外径尺寸适配对应功率等级的动力单元安装舱，比如10kW级的动力单元所用的该类构件外径一般在180mm左右，在车用动力、小型通用动力设备的动力核心结构中，这类带内置轴向齿槽的圆筒构件是电机类动力单元的核心定子支撑结构，日常在新能源车辆驱动单元、小型增程器、工业伺服动力模组的结构拆解中都能见到这类构件的身影。不同于常规的光滑内壁圆筒壳体，这类构件的内壁均匀排布连续轴向直齿槽，齿槽的齿顶与齿根采用统一圆角过渡，避免应力集中导致的结构形变，齿槽的加工精度直接决定了内部绕组嵌装后的贴合度，以及后续与转子配合的气隙均匀性，气隙偏差超过0.1mm就会导致动力输出时的转矩波动增大，运行噪音抬升，严重时还会出现转子扫膛的故障。从结构设计逻辑来看，这类圆筒构件采用一体化薄壁筒体设计，外壁为光滑圆柱面，没有额外的外置安装凸台，

　　筒体长度在220mm左右，壁厚控制在8mm到10mm之间，既保证结构强度，也不会过多占用动力舱的安装空间。筒体的端面加工有均匀分布的螺纹孔，用于和前后端盖锁紧固定，螺纹孔的位置度公差控制在0.05mm以内，避免装配后出现端盖偏斜，导致转子轴承受偏载力缩短使用寿命。在实际应用场景中，这类构件除了作为定子铁芯的安装基体，还承担了部分散热功能，光滑的外壁可以和冷却壳体过盈配合，通过外壁接触将绕组运行产生的热量传导到冷却回路中，相比带散热筋的外置壳体结构，这种光滑外壁的结构和冷却套的接触面积更大，热传导效率更高，适合密闭式的液冷动力单元使用。设计这类结构的时候，需要重点考虑齿槽的加工工艺性，轴向通槽的结构适合采用拉削工艺一次成型，

　　加工效率高，齿形的一致性好，相比插削加工的齿槽，拉削成型的槽壁粗糙度能达到Ra1.6，能减少铁芯叠片安装时的装配间隙，降低磁阻。同时要注意筒体两端的倒角处理，内壁齿槽的端部需要做15度的导入倒角，方便叠压铁芯的时候顺利导入，避免刮伤铁芯叠片的绝缘层，造成铁芯短路损耗增大。在结构强度校核方面，需要重点计算筒体在热胀冷缩工况下的形变，因为动力单元运行时内部温度最高可以达到120摄氏度，铝合金材质的筒体线膨胀系数较大，需要预留足够的膨胀间隙，避免和冷却套配合时出现过盈量过大导致筒体变形，挤压内部齿槽造成气隙不均。另外，齿根位置的应力集中系数需要控制在1.2以内，通过圆角过渡优化，避免设备在受冲击载荷时齿根位置出现裂纹，导致结构失效。

　　这类结构的三维建模过程中，需要先绘制筒体的外圆轮廓，再通过阵列命令生成均匀分布的齿槽特征，建模时要注意齿槽的对称度，保证所有齿槽相对于筒体中心轴线的位置偏差不超过0.02mm，否则后续生成工程图时的尺寸标注会出现偏差，直接影响加工精度。同时建模时要还原齿顶和齿根的圆角特征，不能简化成直角结构，否则后续做有限元应力分析时，应力计算结果会和实际情况出现较大偏差，无法指导结构优化。在不同的应用场景下，这类构件的尺寸参数会有对应的调整，比如用于小型无人机动力单元的该类构件，外径会缩小到60mm以内，壁厚控制在3mm左右，齿槽数量也会相应减少，匹配高转速的运行需求；而用于工业大型传动动力单元的构件，外径可以达到300mm以上，齿槽数量也会增加到72槽甚至更多，满足大扭矩输出的要求。不管尺寸如何调整，内壁轴向齿槽的结构逻辑是一致的，都是为了给定子铁芯和绕组提供可靠的安装定位，保证定子和转子之间的均匀气隙，为动力单元的稳定运行提供结构基础。
