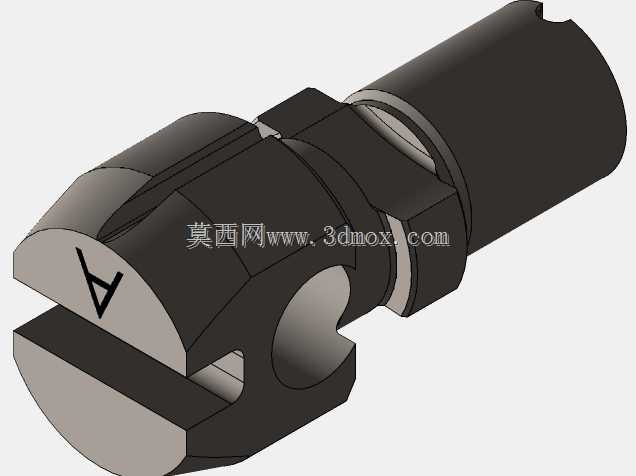

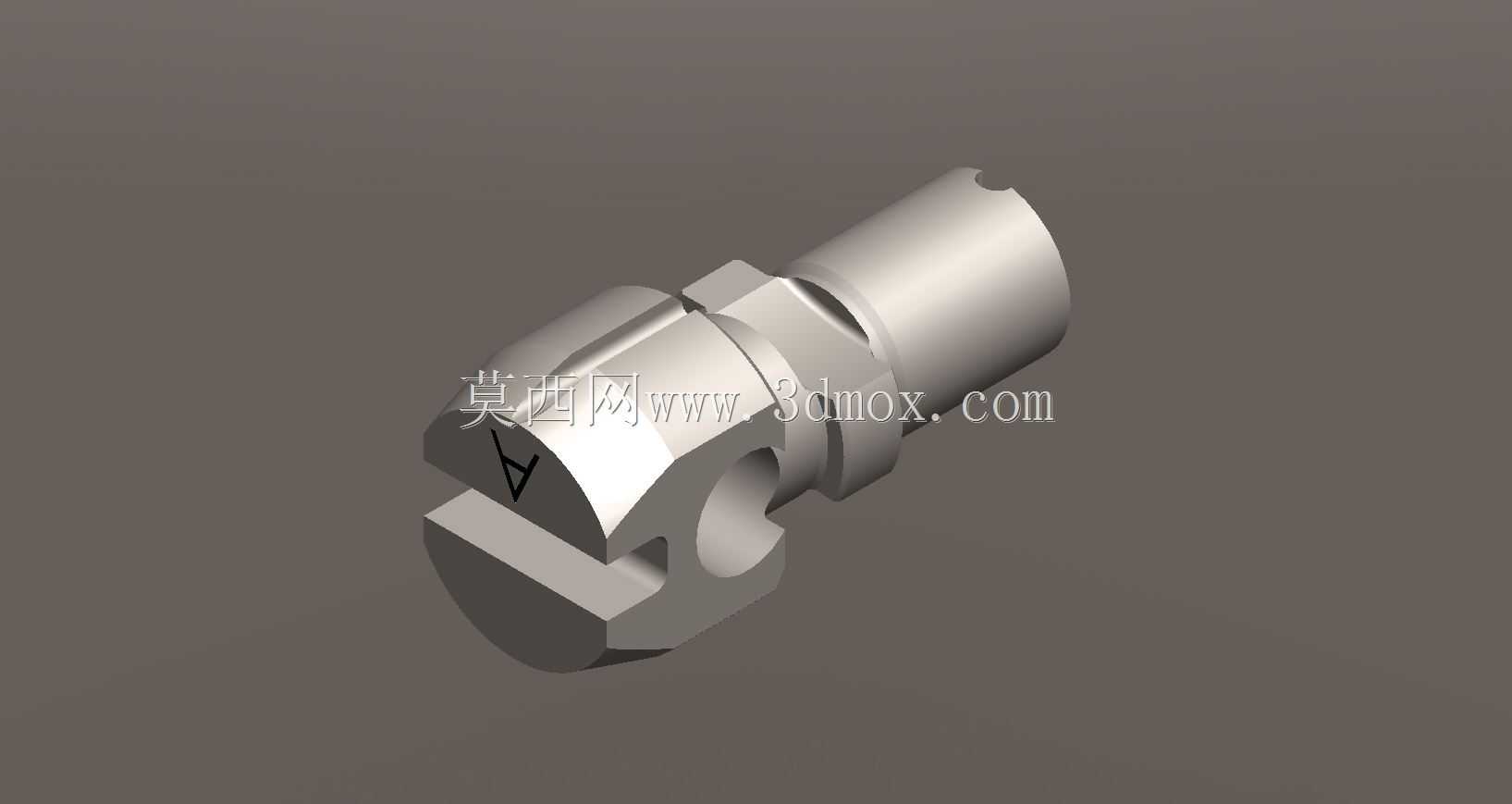

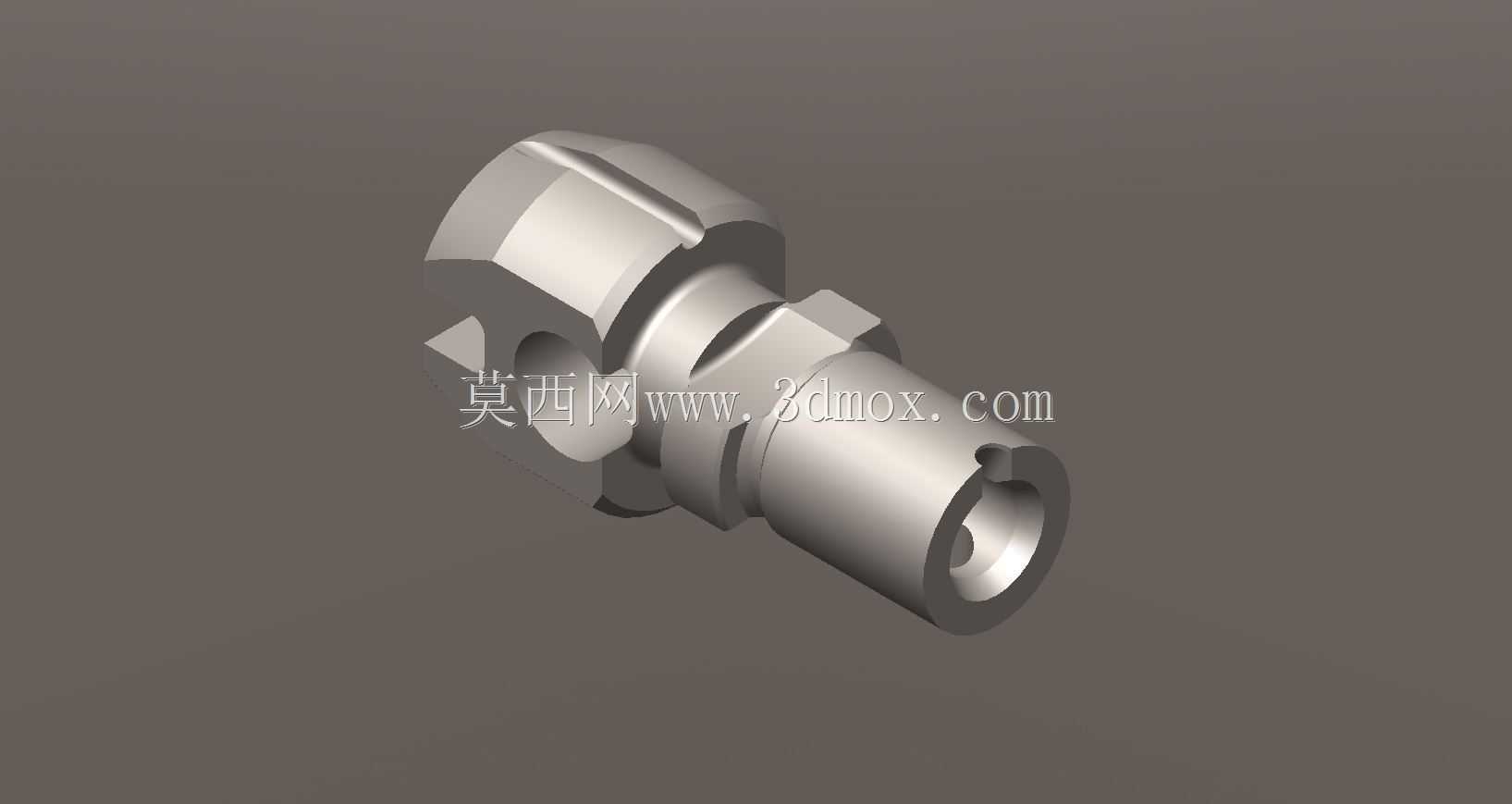

FAL型T48气塞精密机械结构设计

该气塞结构主要应用于气动回路、燃油输送通路以及轻武器气动系统的通断控制与压力调节场景，在工业气动控制单元、小型内燃机油路系统、制式枪械导气结构中承担核心的通断密封、压力泄放与介质导流作用，是保障通路压力稳定、避免介质泄漏的关键小型功能零件。从实际功能特性来看，该零件采用一体化金属切削成型结构，整体为同轴回转体搭配侧向开孔的复合构型，一端设置外六角装夹结构，可配合标准扳手实现大扭矩拧紧装配，保证与对接基座的连接密封性；中部设置环形凸台与密封槽位，可嵌套O型密封圈实现径向与端面的双重密封，耐受0-12MPa的介质压力冲击，避免气体、燃油等工作介质从装配缝隙泄漏；侧向开设的径向通孔为介质导流通道，可根据系统压力变化实现介质的旁通导出，配合端部的轴向开孔形成完整的介质流通路径，在压力超阈值时可快速泄放多余压力，保护后端管路与元件不受压力冲击损坏。从设计思路层面，该零件遵循紧凑化、高可靠性的小型五金件设计原则，所有回转面均采用同轴度公差不超过0.02mm的精度设计，保证装配后与对接孔的同轴匹配度，避免偏心导致的密封失效；装夹位的六角尺寸严格遵循标准紧固件的尺寸规范，可适配通用工装完成快速装配，无需定制专用工具；各过渡位置均设置R0.5-R1mm的圆角过渡，避免切削加工时的应力集中，同时减少介质流通时的湍流阻力，提升通路导流的顺畅度。从外形尺寸与安装边界来看，零件整体轴向长度控制在常规小型气塞的适配范围内，最大外径适配标准M12-M16规格的安装内螺纹，安装时仅需在对接基座上加工对应规格的内螺纹孔与密封沉台，预留不超过零件轴向长度1.2倍的装配空间即可完成安装，侧向导流孔的开孔方向可根据实际管路布局调整装配角度，适配不同走向的旁通管路连接需求，无需额外增加转接接头即可完成通路搭建，可有效压缩整体系统的装配空间占用。该结构经过多轮工况模拟验证，可在-40℃到120℃的工作温度区间内保持稳定的密封性能与结构强度，金属材质的本体可耐受常规燃油、气动介质的腐蚀，长期使用无变形、泄漏风险，适配各类需要小型气塞实现压力控制与通路密封的机械装配场景。
