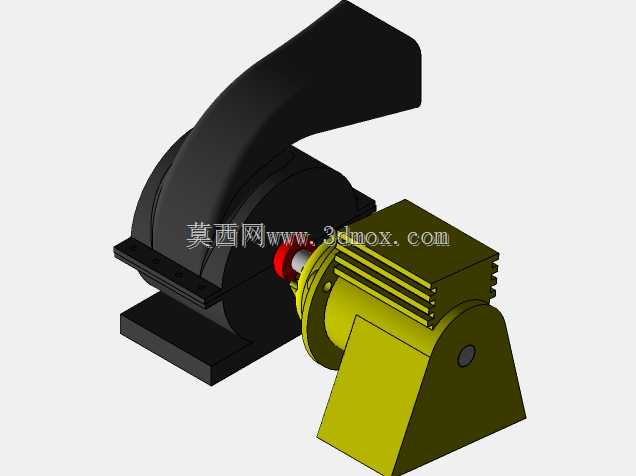

带上下壳体的电机风机集成装配结构

这款集成式电机风机装配结构，主要面向工业设备风冷散热、小空间通风送风、小型除尘系统引风等应用场景，在小型工业生产线、电子设备机柜散热、实验室通风管路、小型物料气力输送等场景中都能适配使用，可独立作为风源组件嵌入整套设备系统，也可单独作为小型送风单元完成局部空间的空气循环作业。整套结构将动力输出单元与离心送风单元做了集成化设计，省去了额外的联轴器对接、独立机架安装的冗余步骤，电机输出轴直接与风机叶轮传动连接，传动路径短，动力损耗低，运行过程中的同轴度偏差小，能有效降低长期运行的振动与异响问题。风机部分采用蜗壳式流道设计，搭配定向出风弯管结构，可根据安装需求调整出风方向，蜗壳上下采用分体式壳体设计，通过法兰边螺栓紧固，既方便后期叶轮维护、内部积尘清理，也能保证壳体拼接处的密封性，避免风压泄漏影响送风效率。电机部分采用带散热筋的方形机座设计，机座底部带有一体化倾斜支撑脚，可直接通过螺栓固定在安装基面，无需额外加工定制安装支架，支撑脚的倾斜角度经过匹配计算，能保证风机蜗壳底部安装面与电机安装面处于同一水平基准，避免装配后出现轴系偏斜问题。设计过程中优先考虑了安装边界的适配性，整体结构横向与纵向尺寸紧凑，出风弯管的延伸长度控制在合理范围，不会占用过多设备内部空间，电机接线盒位置预留了充足的接线操作空间，风机进风口位置预留了过滤组件安装位，可根据使用场景加装防尘滤网，避免大颗粒杂物进入蜗壳打坏叶轮。整套装配结构的连接部位都做了止口定位设计，装配时无需反复调整对位，能有效提升现场安装效率，各部件的受力点都做了加强处理，长期运行下机座与蜗壳不会出现形变移位问题，可适配连续长时间运行的工况需求。
