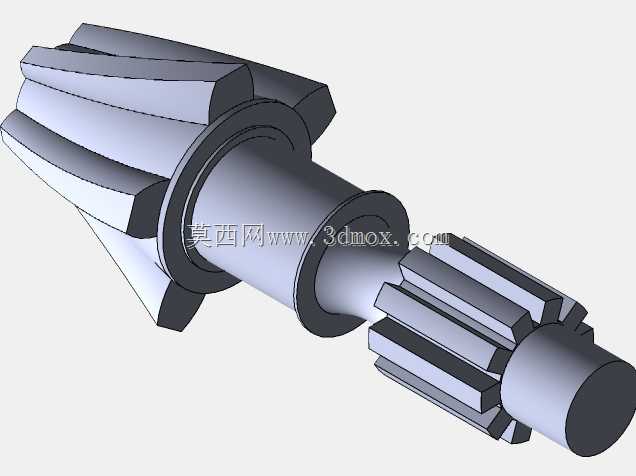

双联斜直齿组合传动齿轮轴结构

该双联组合齿轮轴是机械传动系统中的核心动力传递零件，主要应用于中小功率的变速传动场景，常见于小型机床进给箱、轻工机械传动单元、小型减速机内部以及专用设备的动力输入输出端，承担着转速匹配、扭矩传递与转向维持的核心作用。零件采用同轴双联齿轮的集成化设计思路，将两组不同参数的齿轮与传动轴整合为单一整体结构，省去了齿轮与轴之间的键连接、过盈装配等额外工序，既提升了传动链的整体刚性，也避免了装配间隙带来的传动回差，能够在紧凑的安装空间内实现两级不同传动比的动力输出，大幅缩减传动机构的整体占用体积。从结构设计来看，轴体一端采用斜齿圆柱齿轮构型，斜齿部分的轮齿沿轴向呈螺旋角排布，啮合过程中轮齿是逐步进入与退出啮合状态，相比直齿传动具备更高的承载能力，传动过程更平稳，冲击、振动与噪声水平更低，适合承担输入端的高扭矩持续传动工况；轴体另一端采用直齿圆柱齿轮构型，直齿部分加工与装配难度更低，不存在轴向力，适合作为输出端匹配滑移换挡机构，或是连接对轴向载荷敏感的配套传动件。两组齿轮之间设计有环形定位轴肩，能够在装配时为配套的轴承、隔套提供精准的轴向定位基准，保证齿轮啮合时的齿宽对齐度，避免偏载导致的轮齿异常磨损。轴身的光轴段经过精密的尺寸公差设计，可适配标准深沟球轴承或是滑动轴套的安装需求，安装边界严格匹配常规小型传动箱的腔体尺寸，轴端的倒角设计能够引导零件顺利装入轴承内圈与安装孔位，避免装配过程中刮伤配合面。在实际运行过程中，该齿轮轴通过两端轴承的径向支撑，将斜齿端啮合产生的径向力与部分轴向力均匀传递到箱体支撑结构上，直齿端的啮合力则完全沿径向分布，不会对箱体产生额外的轴向载荷，能够保证长期运行下的传动精度稳定性。轮齿部分的齿形参数经过匹配设计，两组齿轮的齿顶圆、齿根圆尺寸与轴身直径形成平滑过渡，减少轴径突变带来的应力集中问题，提升零件在交变载荷下的疲劳强度，能够适应频繁正反转、变载荷的复杂传动工况，在保证传动效率的同时延长零件的整体使用寿命。
