工业级黄黑柄挡圈钳精细三维建模作品

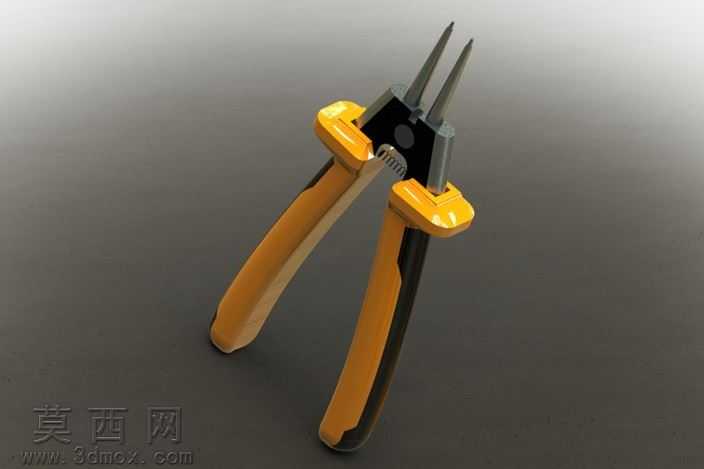

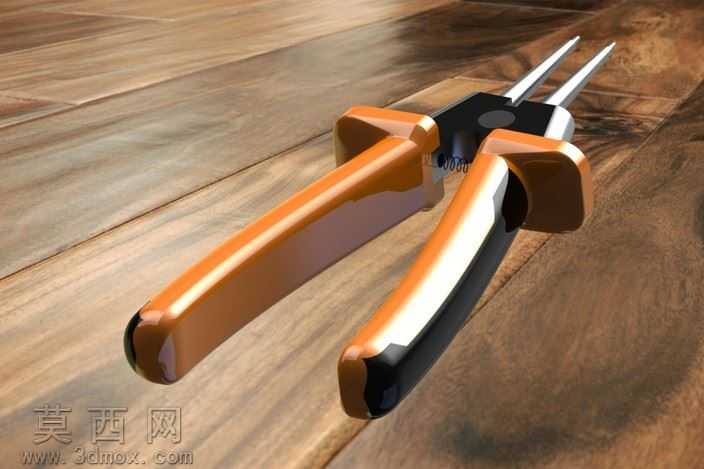

本次挡圈钳三维建模以工厂日常使用的实物为参照，首先在SolidWorks中完成整体结构的参数化草绘，先绘制钳身的对称基准面，确定钳头尖端、铰接转轴、手柄握持段的核心尺寸比例，确保钳头开合角度符合挡圈拆装的实际操作需求。建模过程中先构建钳体的金属主体部分，采用拉伸凸台命令生成钳身的基础轮廓，对铰接位置的轴孔做同轴心配合约束，添加扭转弹簧的限位结构，还原挡圈钳自动张开的复位结构细节；针对钳头的尖端工作段，做拔模斜度处理，模拟实物尖端收窄的形态，保证拆装挡圈时可顺利卡入挡圈的拆卸孔位。手柄部分采用多实体建模方式，先构建内部的金属钳柄延伸骨架，再包覆生成双色橡塑握柄，对握柄表面做防滑纹理的凹凸结构处理，还原黄黑双色拼合的工业工具外观特征，握柄与金属钳身的衔接位置做圆角过渡，避免尖锐棱角的建模误差。材质渲染阶段，金属钳身部分赋予高铬合金钢材质，调整金属粗糙度参数模拟磨砂金属的哑光质感，对钳头尖端做轻微的高光处理，还原工具使用后的轻微磨损质感；橡塑握柄部分分别赋予橙黄色与黑色的软胶材质，调整材质的漫反射与粗糙度参数，模拟软质橡塑的半哑光触感，在铰接弹簧位置赋予弹簧钢材质，添加细微的金属反光效果。场景渲染采用中性灰色渐变背景，布置三点式打光方案，主光源从侧上方45度角投射，突出钳身的结构轮廓与材质层次，辅光源补全暗部细节避免阴影过黑，顶光勾勒握柄的边缘轮廓，最终渲染效果还原了实物挡圈钳的工业质感与结构细节，建模过程中所有配合结构均符合实际装配逻辑，可直接用于工具结构演示、工装场景装配等用途。
