弯管表面功能实验结构三维设计作品

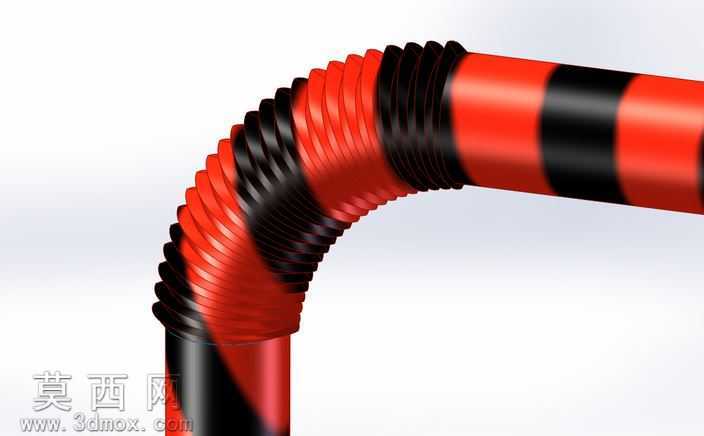

本作品为弯管类表面功能实验的三维建模设计成果，建模阶段依托三维设计软件完成整体结构的参数化搭建，首先确定弯管的弯折角度、管体直径、延伸段长度等核心尺寸参数，通过草图绘制确定管体的中心走向路径，采用扫掠特征生成基础管体实体，弯折处做平滑圆角过渡处理，避免应力集中的结构缺陷，同时保证管体形态的流畅性。材质与渲染环节，针对实验需求为管体表面赋予红黑相间的螺旋条纹材质，条纹间距均匀、色彩边界清晰，通过调整材质的粗糙度、反光度参数，模拟硬质管材的表面质感，场景中添加地面反射效果，直观呈现管体的立体形态与表面纹理特征，渲染输出的效果图能够清晰展示表面条纹的排布规律与整体结构形态。结构设计上，管体分为竖直段、弯折段、水平延伸段三个部分，竖直段保持垂直形态作为主体支撑部分，弯折段采用90度平滑弯折实现方向转换，水平延伸段保持平直形态，整体结构简洁规整，完全服务于表面功能实验的测试需求，可用于验证不同表面纹理、色彩涂装在弯管类构件上的呈现效果，也可作为表面涂层附着力测试、表面流体阻力测试等实验的载体模型。设计思路围绕表面功能实验的核心需求展开，摒弃多余的装饰性结构，以最简洁的弯管形态承载表面功能测试的目标，建模过程中严格控制管体的壁厚均匀性，保证模型的几何参数符合实际实验构件的加工要求，材质设置环节充分考虑实验观测的可视性，采用高对比度的红黑条纹配色，便于实验过程中观察表面的变化情况，模型整体结构完整，几何精度满足实验类三维模型的使用要求，可直接用于实验方案演示、表面处理工艺效果预览等场景。
