高精度机械式游标卡尺三维数字模型

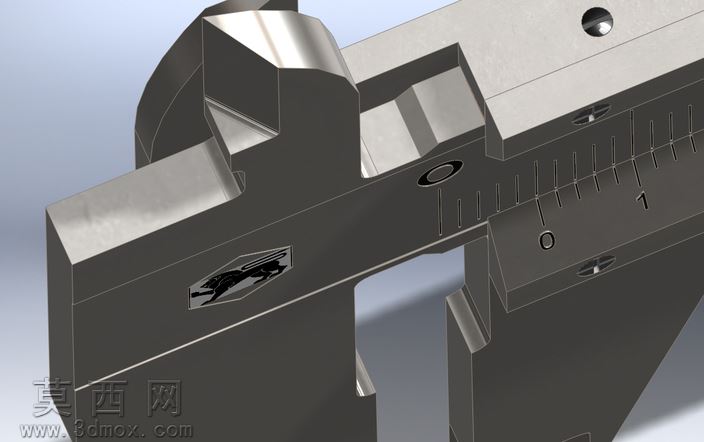

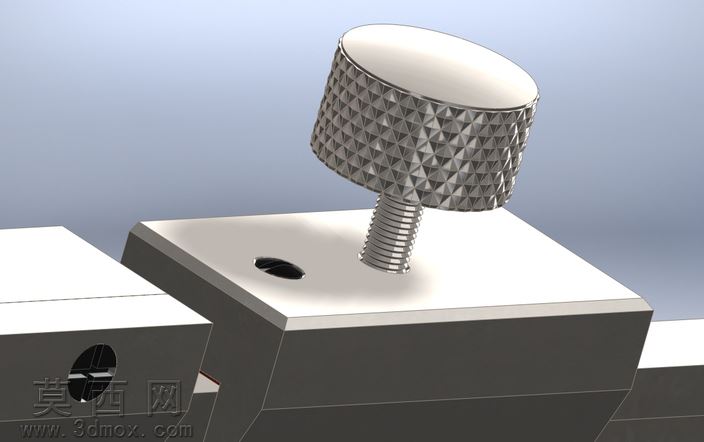

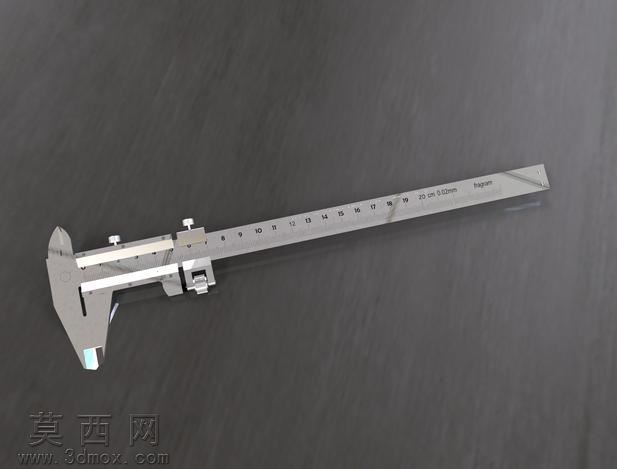

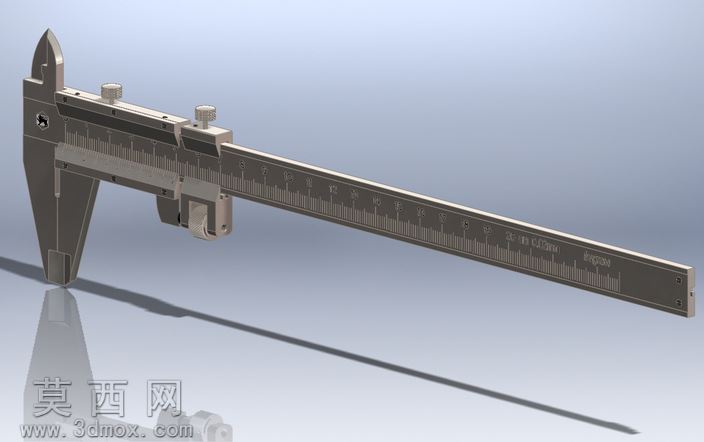

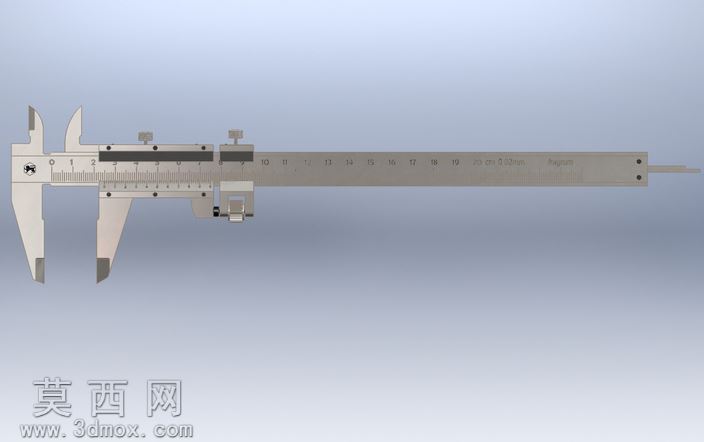

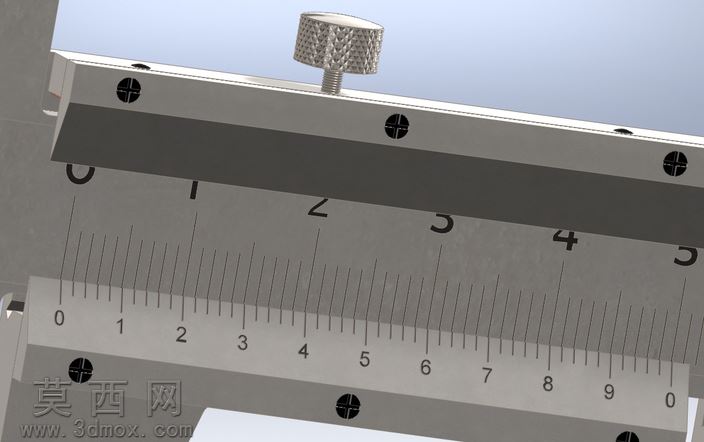

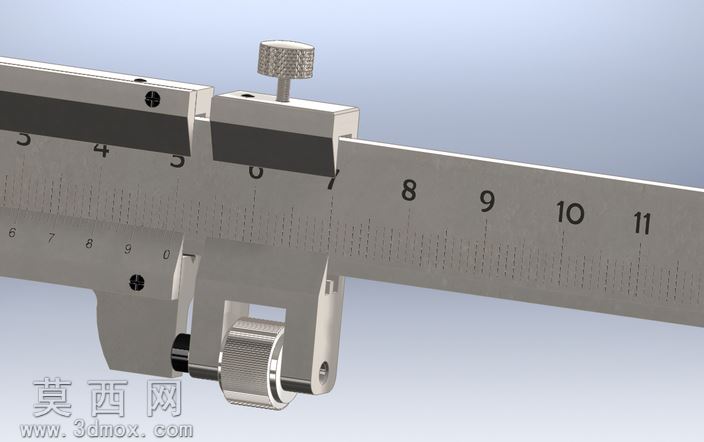

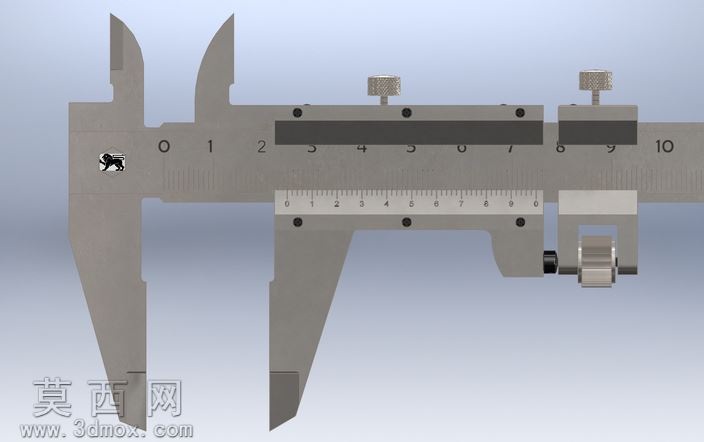

本作品为机械式游标卡尺的高精度三维建模成果，建模过程严格参照实物等比例还原，完整复现了游标卡尺的全部结构细节与功能特征。建模阶段首先梳理游标卡尺的核心组成逻辑，将整体结构拆分为主尺尺身、游标滑动框、内外测量爪、深度测量杆、锁紧螺钉、微调组件六大核心模块，逐一进行特征绘制与参数化约束，确保各部件的尺寸比例完全符合常规机械式游标卡尺的工业标准，主尺刻度、游标刻度的间距与刻度线细节均按照真实量具的刻度规则进行排布，还原度达到工业级展示要求。材质与渲染环节针对不同部件的材质特性进行差异化设置：主尺尺身采用经过淬硬处理的不锈钢材质，调整材质参数还原不锈钢表面细腻的哑光金属质感，同时添加轻微的使用磨损痕迹，避免材质表现过于塑料化；锁紧螺钉采用发黑处理的碳钢材质，还原紧固件表面的深色氧化层质感；滑动配合面添加细微的磨削纹理，还原机械加工面的真实触感。渲染阶段采用柔和的影棚布光方案，主光源从侧上方投射，勾勒出卡尺的整体轮廓与刻度细节，辅助光源补全暗部结构，避免测量爪、尺身凹槽等位置出现死黑区域，地面添加柔和的反射阴影，提升模型的空间立体感与真实感。结构设计上完整还原了游标卡尺的装配逻辑，各部件之间保留符合真实装配关系的配合间隙，滑动框与主尺的配合面、锁紧螺钉的压紧结构、内外测量爪的测量端面、深度尺的伸缩结构均按照实物的运动逻辑进行约束，可直观展示游标卡尺的测量工作原理，清晰呈现外尺寸测量、内尺寸测量、深度测量三种核心测量功能的结构基础。整体建模过程兼顾结构准确性与视觉表现力，既完整还原了机械式游标卡尺作为经典精密量具的工业美感，也清晰展现了其内部结构与功能逻辑，可作为机械教学演示、量具结构认知、工业场景素材使用。
