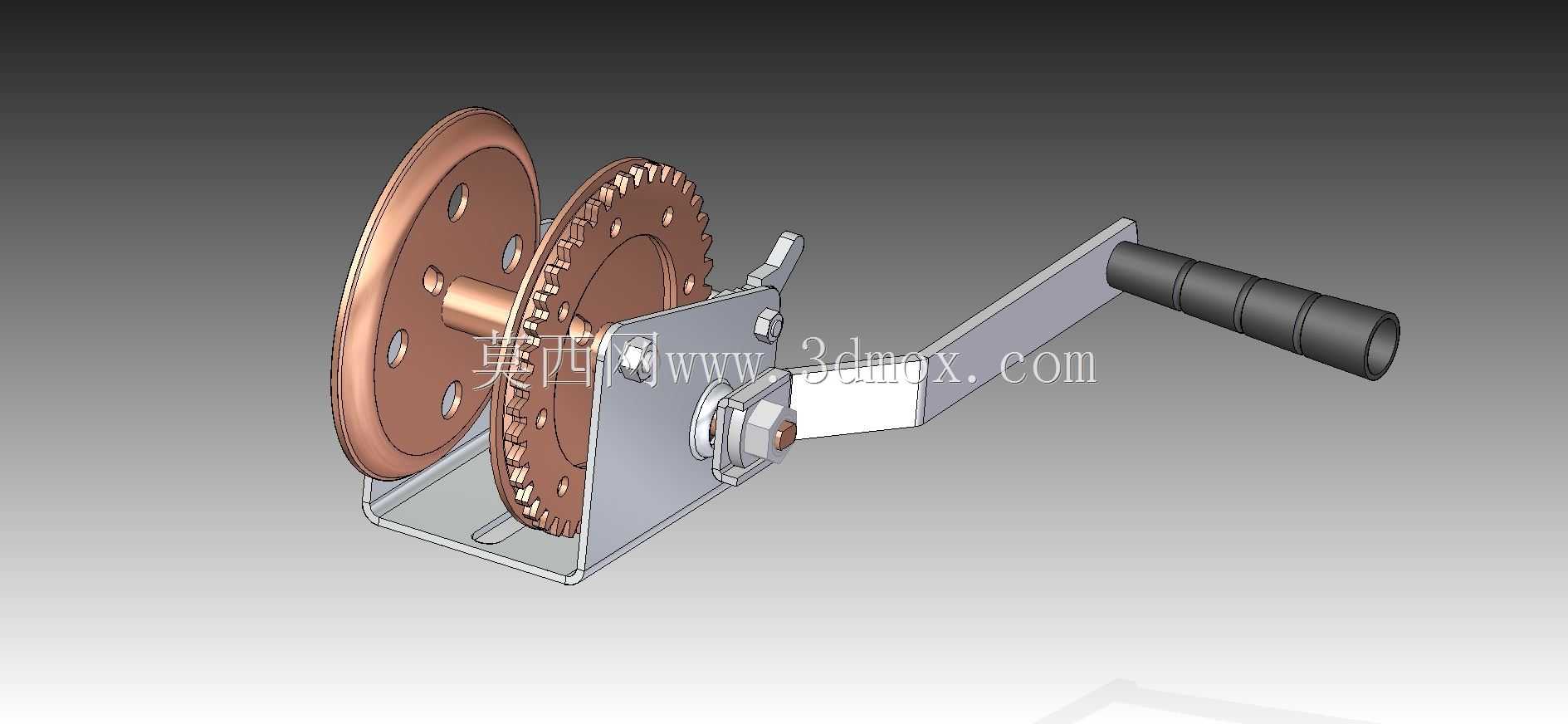

手摇式便携缆索牵引绞车结构设计

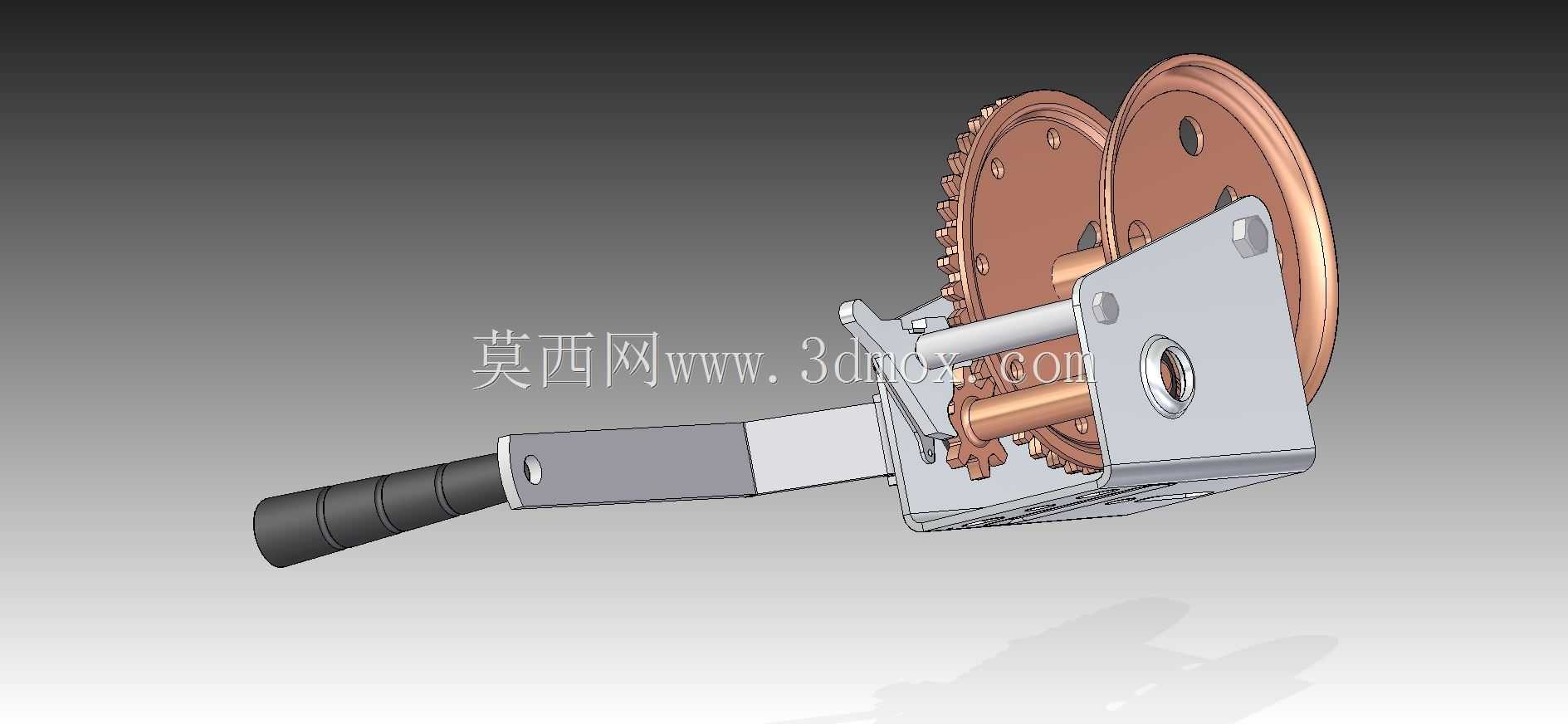

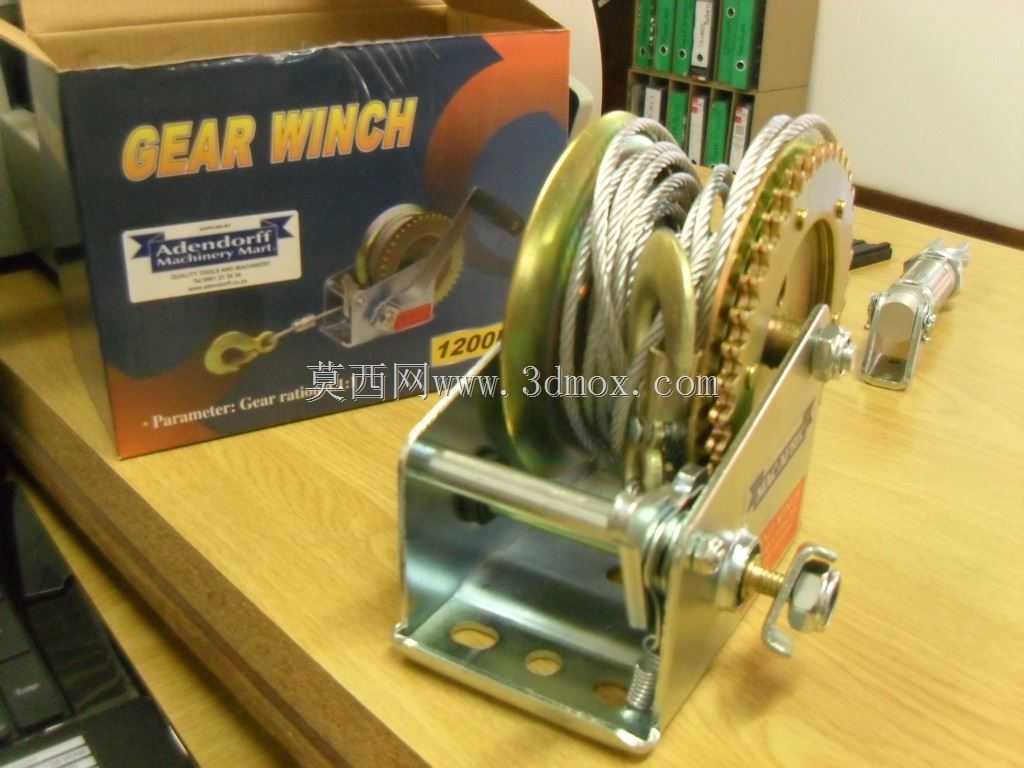

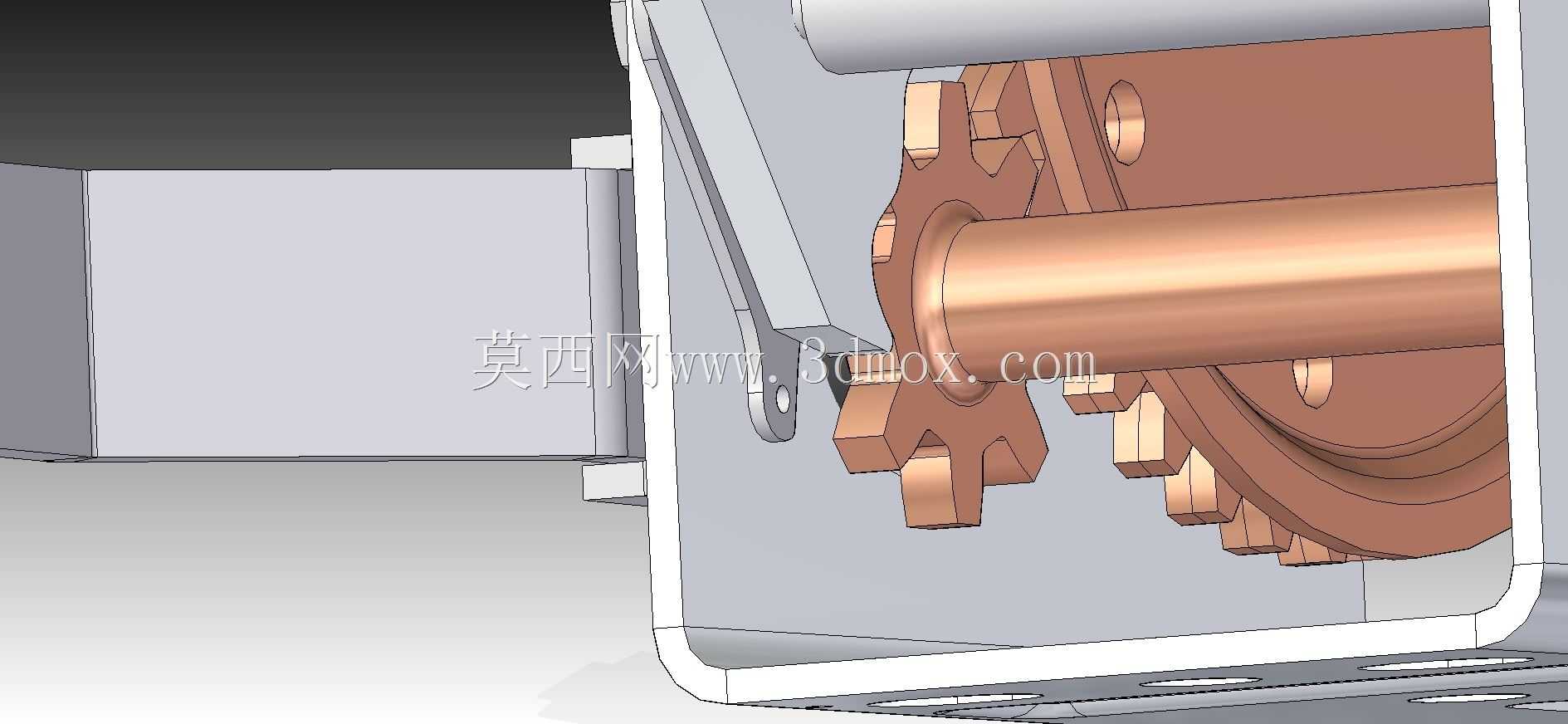

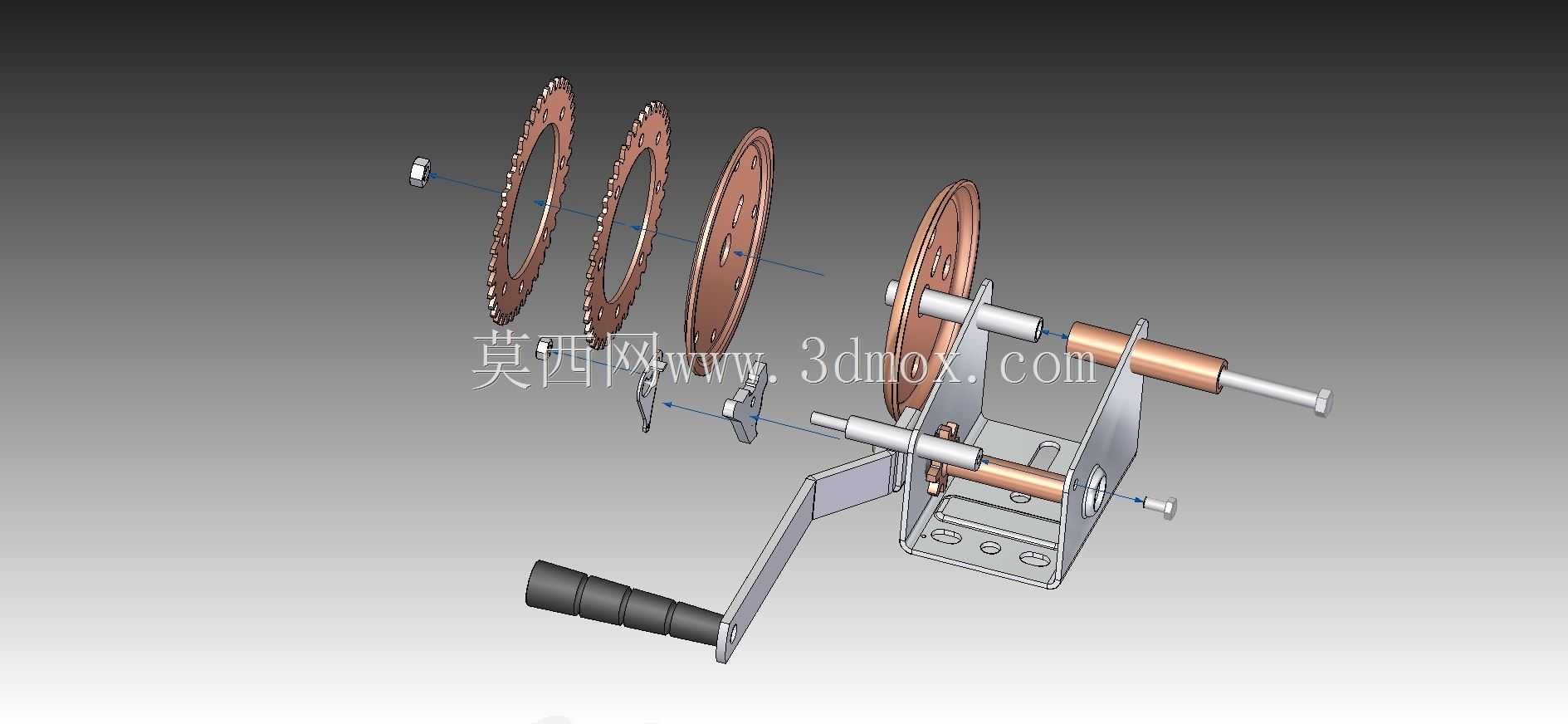

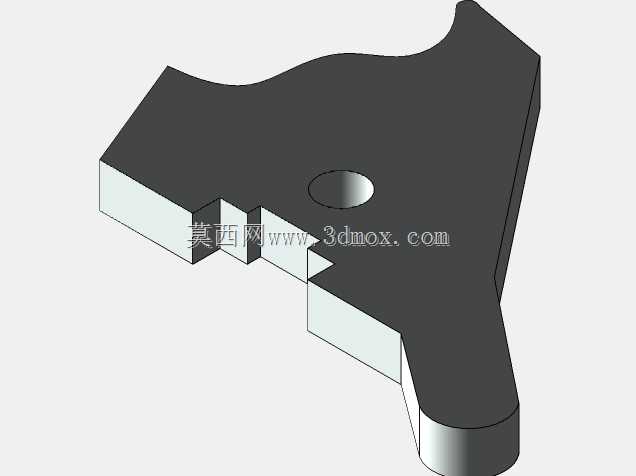

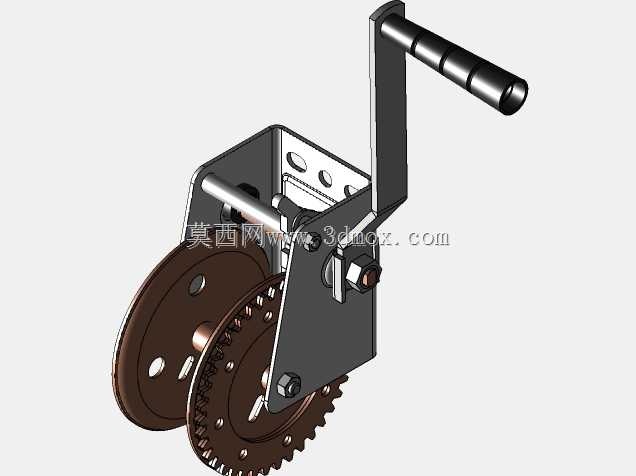

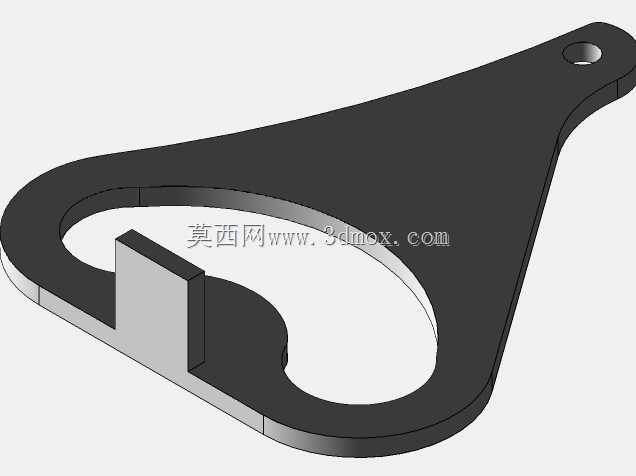

这款手摇式缆索绞车主要面向轻载牵引、临时吊装类作业场景，常见于户外小型设备移位、轻型物料短途牵引、舞台布景搭建牵拉、户外露营装备固定、小型船舶岸泊固定、农用轻型机具拖拽等场景，适配无电力供应的野外作业环境，依靠人力输入即可完成缆索的收卷与张力控制，无需额外配置动力源，整体结构紧凑便携，可单人携带转移作业点位。从功能特性来看，该绞车采用多级齿轮减速传动结构，通过摇臂输入的人力扭矩经齿轮组放大后传递至缆索卷筒，可在较小的手摇力输入下输出足够的缆索牵引力，同时配套的棘爪止逆结构可在停止摇转时自动锁止卷筒，避免缆索受拉力反向回转引发载荷下坠或滑脱，保障作业过程的安全性；摇臂表面包覆防滑握持结构，长时间操作不易打滑脱手，卷筒侧边设置的挡缘结构可约束缆索收卷轨迹，避免缆索在收放过程中脱出卷筒卡槽引发卡滞。在设计思路上，该结构优先兼顾便携性与传动可靠性，整体采用框架式安装基座，将传动齿轮组、卷筒、止逆棘爪、摇臂连接轴全部集成在单侧金属基板上，减少冗余结构件的重量占比，传动齿轮采用直齿啮合结构，加工装配难度低，传动过程无轴向分力，可降低支撑轴的侧向负载，延长部件使用寿命；摇臂与输入轴采用快拆式连接结构，非作业状态下可将摇臂拆下单独收纳，进一步缩小整体收纳体积，方便随工具包转运。从安装边界与尺寸适配来看，该绞车的基板上预留了多个标准安装孔位，可直接通过螺栓固定在金属支架、木质基座、设备机架等不同材质的安装面上，安装孔位的间距适配常规轻型吊装支架的通用安装尺寸，无需额外定制转接件；整体外轮廓无突出的尖锐结构，收纳状态下可平稳放置在工具箱内，卷筒的容绳量适配常规直径的轻型编织缆索或钢丝绳，收卷过程中缆索可逐层排布在卷筒表面，避免乱绳引发的传动卡滞，整体结构的受力路径经过优化，作业过程中载荷产生的拉力直接通过基板传递至安装基座，传动齿轮组仅承担扭矩传递作用，不会受额外的侧向拉力影响，可在额定牵引负载下长期稳定运行，适合各类临时、轻载的牵引固定作业需求。
