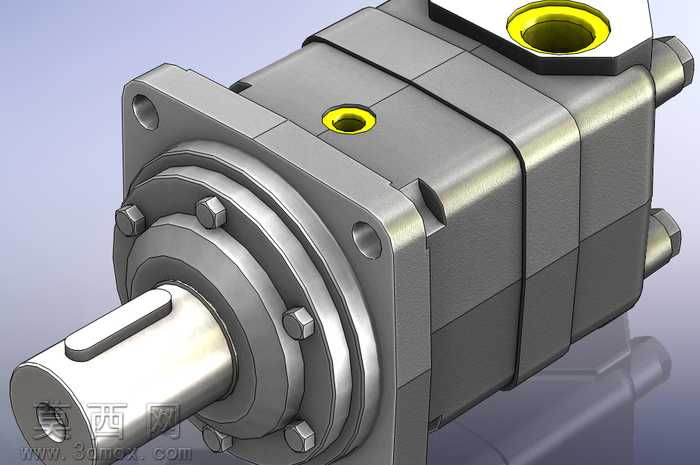

液压轨道用萨澳丹佛斯法兰式液压马达

本模型为液压轨道配套使用的法兰式液压马达，采用三维建模软件完成全参数化设计，建模过程严格遵循液压元件的实际生产尺寸规范，完整还原了产品的全部结构细节。模型主体采用模块化建模思路，将输出轴组件、法兰安装座、转子容腔壳体、油口端盖等部件分别独立建模后完成装配约束，各部件间的配合间隙、安装定位特征均按照实际装配要求设置，可直接用于虚拟装配验证与结构干涉检查。渲染阶段采用金属材质为主的材质体系，壳体部分赋予哑光铸铁材质，通过调整粗糙度与金属度参数还原铸件表面的亚光金属质感，输出轴与紧固螺栓采用抛光钢材材质，添加细微的表面划痕与使用痕迹提升真实感，油口内圈添加黄色防锈涂层材质，不同部件的材质区分清晰，便于快速识别各功能区域。结构设计上，前端采用方形法兰安装结构，预留四个对称分布的螺栓安装孔，可直接与轨道设备的安装基座完成刚性连接，输出轴采用平键传动结构，键槽尺寸符合标准传动件规范，可保证扭矩传递的稳定性；壳体采用分段式叠层结构，每层壳体间通过定位销与螺栓完成紧固，内部预留液压油流道空间，侧面与顶面分别设置进出油口，油口采用内螺纹连接结构，可适配标准液压管路接头。建模过程中对所有棱角处添加了符合生产工艺的倒角与圆角特征，避免了尖锐直角的不合理结构，所有安装孔、连接孔均设置了合理的沉头与让位空间，保证模型符合实际机械加工的工艺要求，可直接用于后续的工程图导出、有限元分析以及3D打印样件验证。
