自走式BIN物料转运作业设备设计

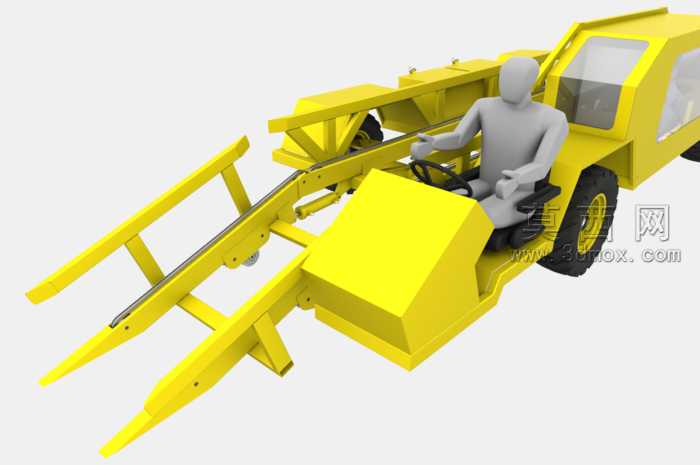

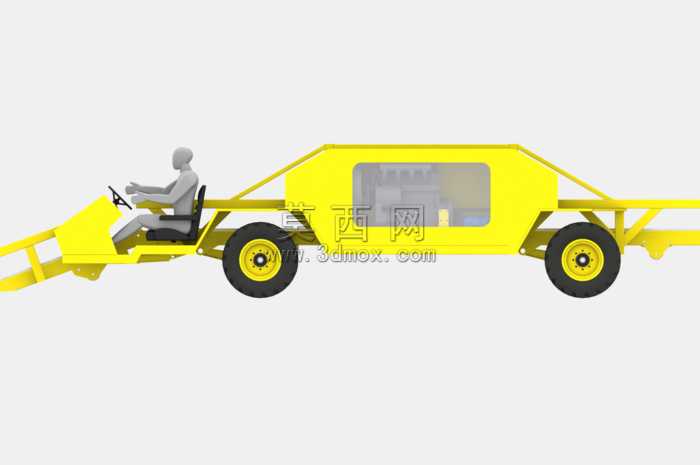

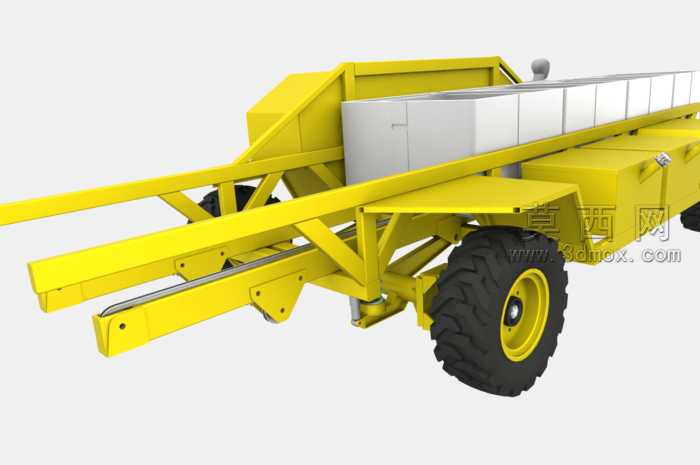

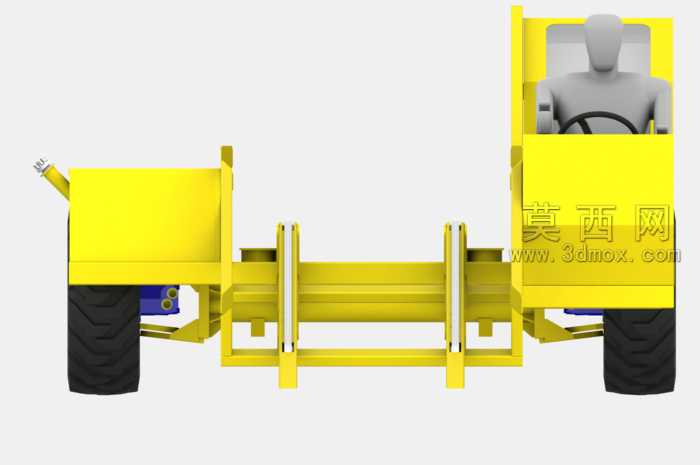

该三维模型为自走式BIN承运作业设备，整体采用轮式自走底盘架构，建模阶段以SolidWorks为核心工具完成全参数化结构搭建，首先对底盘承载框架进行基准定位，采用矩形钢管焊接式主体结构，通过拉伸、切除、焊接特征完成主梁、侧围、前部输送臂架的一体化建模，所有连接点位均按照实际装配公差预留螺栓孔位与焊接坡口细节，保证模型可直接导出工程图用于生产参考。渲染阶段采用哑光工业黄作为主体漆面材质，搭配橡胶纹理的越野轮胎材质，轮胎表面的胎纹深度、轮毂的螺栓紧固细节均通过纹理贴图与凹凸映射实现真实还原，驾驶位的人体模型按照人机工程学标准定位，方向盘、座椅的相对位置经过多次调整，适配常规作业人员的操作姿态，前部延伸的输送臂架采用铰接式结构设计，建模时通过配合约束实现臂架的俯仰角度可调，臂架表面的导轨、挡边结构均按照BIN容器的尺寸参数做适配设计，可保证容器在转运过程中不会发生滑脱。设计思路围绕田间或厂区内的BIN容器短距离转运需求展开，摒弃传统牵引式转运车的依赖牵引车的弊端，采用自带动力的自走式布局，底盘后部设置承载平台可临时放置物料箱，前部臂架可直接对接BIN容器完成举升、转运、卸料的全流程作业，车身侧面的防护栏、储物舱结构均做了细节建模，既满足结构强度要求，也兼顾了作业过程中的实用性，整体模型的装配层级清晰，所有运动部件均添加了合理的配合约束，可在软件中直接模拟作业动作，验证臂架活动范围、转向角度、承载重心位置等关键参数，为后续的实物样机制作提供完整的三维数据支撑。
