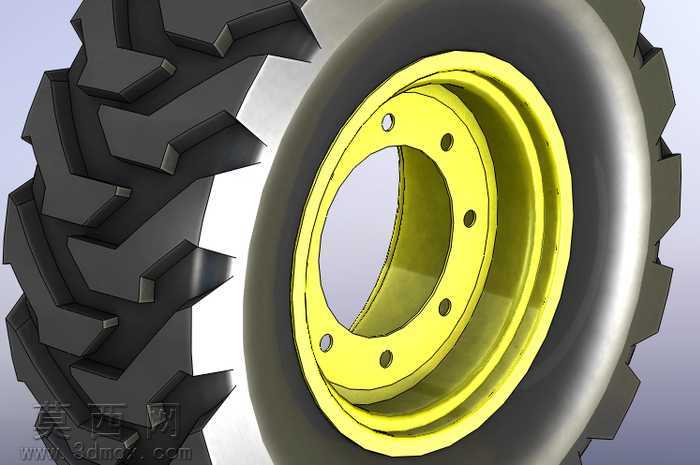

农用深花纹轮毂配套轮胎三维设计

本作品为农用作业机械配套的轮胎与轮辋总成三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循实体建模逻辑，先完成整体尺寸的参数标定，再拆分部件逐步构建特征。首先针对轮辋部分，采用旋转凸台特征构建轮辋的基础回转体结构，精准还原轮辋的多层阶梯式截面轮廓，匹配农业轮胎的安装贴合尺寸，后续通过拉伸切除特征完成轮辋上的安装螺栓孔阵列，保证孔位的圆周等分精度，同时对轮辋的边缘翻边、加强筋结构做了细节还原，避免特征缺失导致的结构失真。轮胎部分的建模是本次设计的重点，首先通过旋转特征构建轮胎的基础胎体轮廓，还原胎侧的弧形过渡与胎圈的加厚结构，针对农业轮胎特有的人字形深花纹，采用单块花纹草图绘制后拉伸凸台的方式构建单体花纹特征，再通过圆周阵列命令完成整圈花纹的排布，同时对花纹块的边缘做了微小的倒角处理，还原真实橡胶轮胎的脱模圆角特征，避免尖锐棱角带来的渲染失真。材质渲染环节，为轮辋部分赋予亮黄色金属漆材质，调整材质的反光度与粗糙度参数，还原钢制轮辋喷漆后的哑光金属质感，同时添加细微的漆面颗粒纹理提升真实感；轮胎部分赋予黑色橡胶材质，调整材质的漫反射颜色为深炭黑色，适当降低反光度，添加细微的橡胶表面凹凸纹理，模拟橡胶制品的哑光磨砂质感，胎侧与胎面的材质参数做了细微区分，胎侧更光滑、胎面更粗糙以匹配使用场景的特性。结构设计上充分考虑农用轮胎的使用需求，深花纹块的高度、角度都参考真实农用越野轮胎的参数设置，保证花纹的抓地性能结构合理性，轮辋与轮胎的配合面做了过盈配合的尺寸预留，还原真实装配的贴合关系，整体模型无多余特征、无破面，各部件的装配关系清晰，可直接用于装配验证、渲染展示或后续的工程图导出工作。
