坚果烘干用热风输送调控装置结构设计

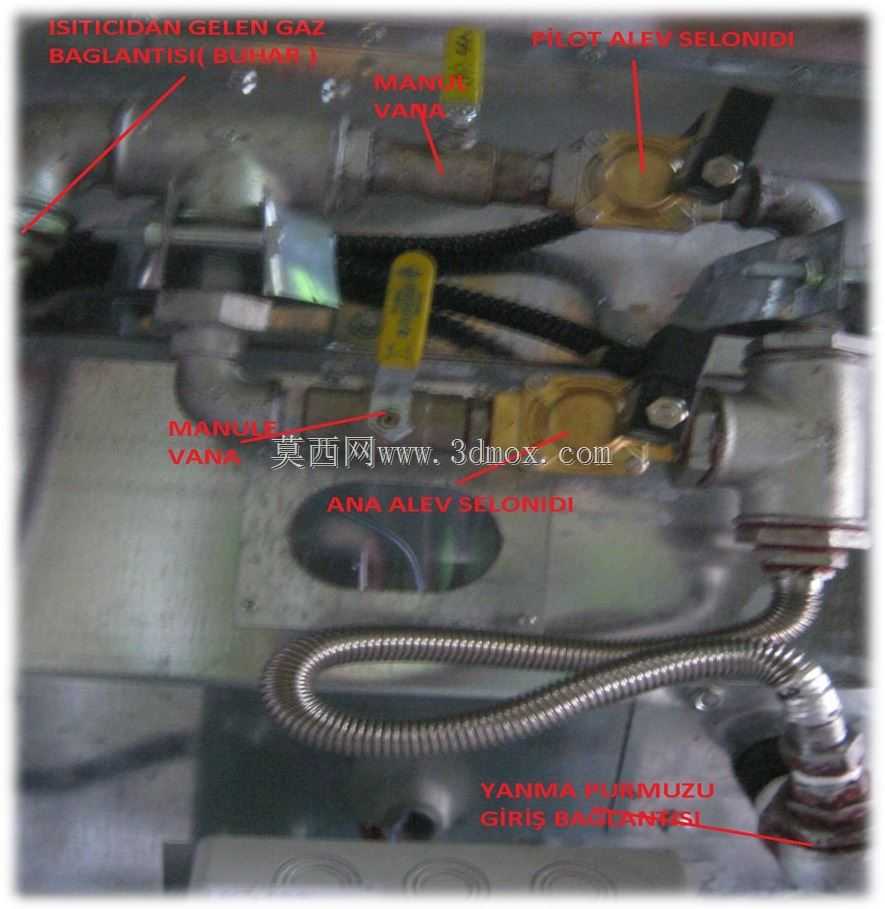

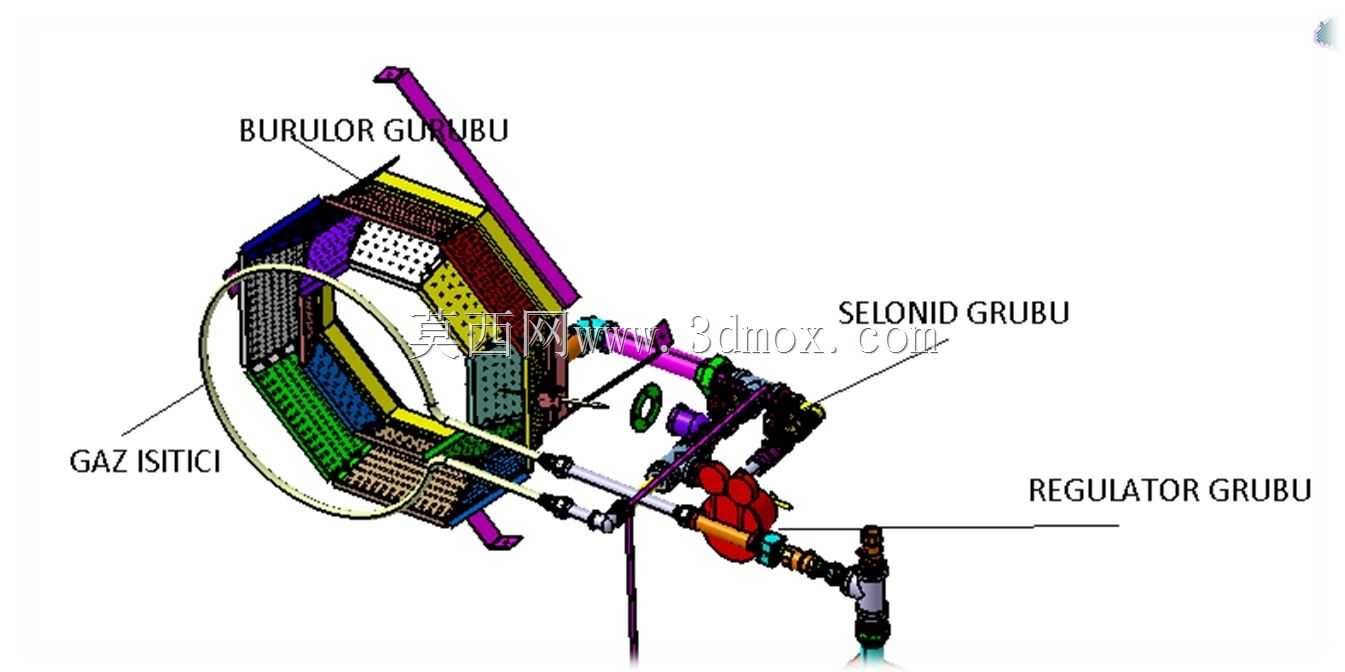

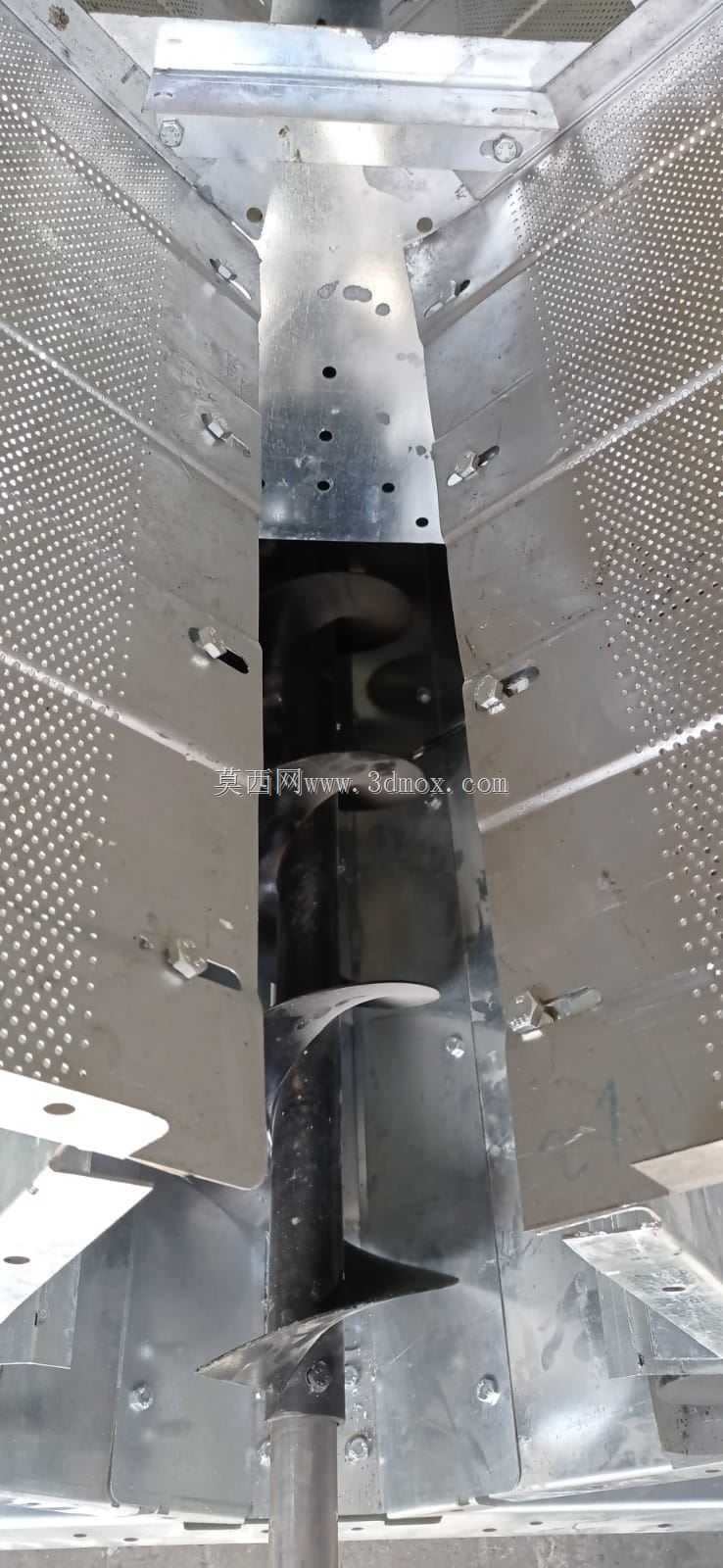

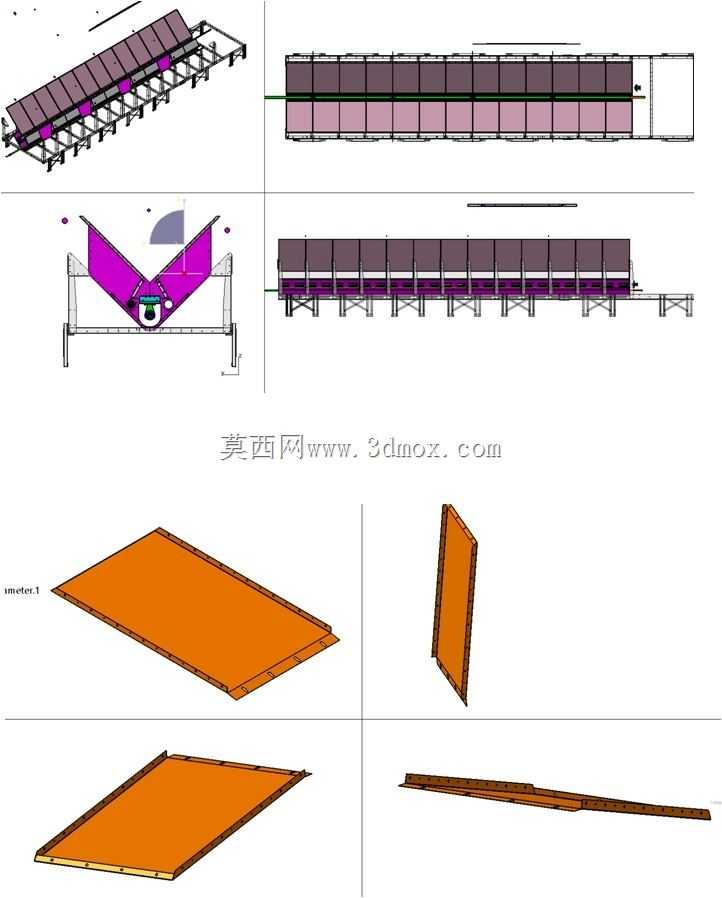

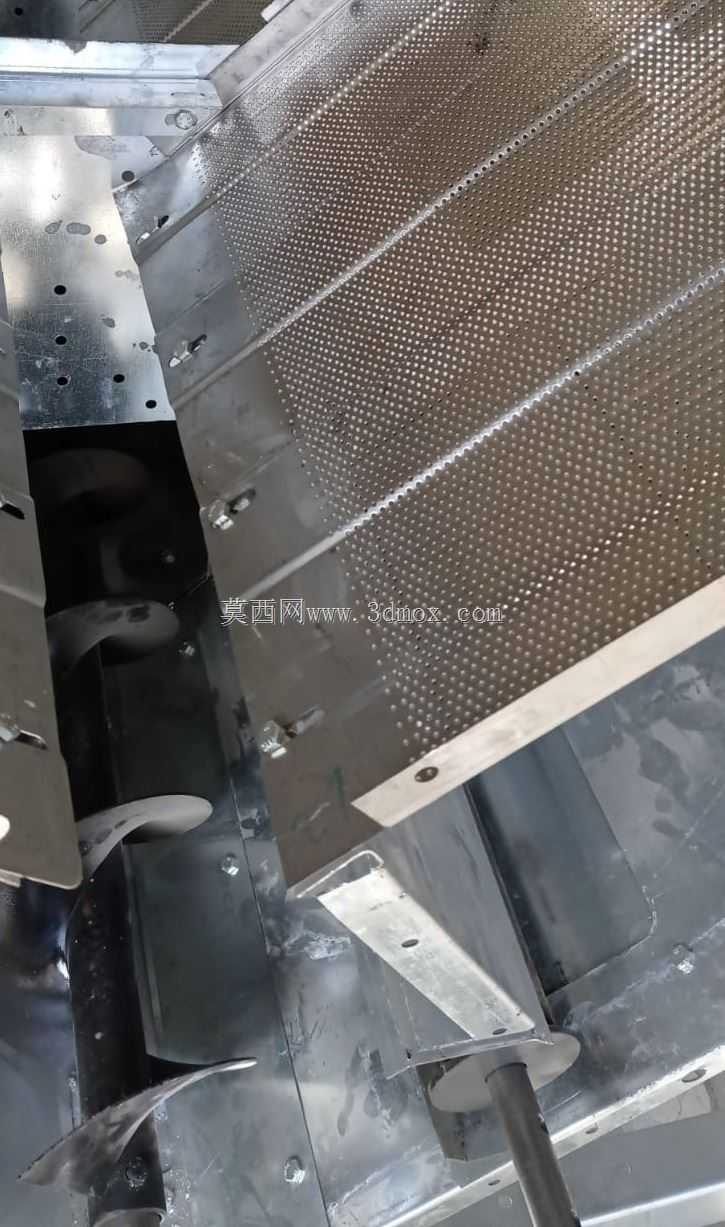

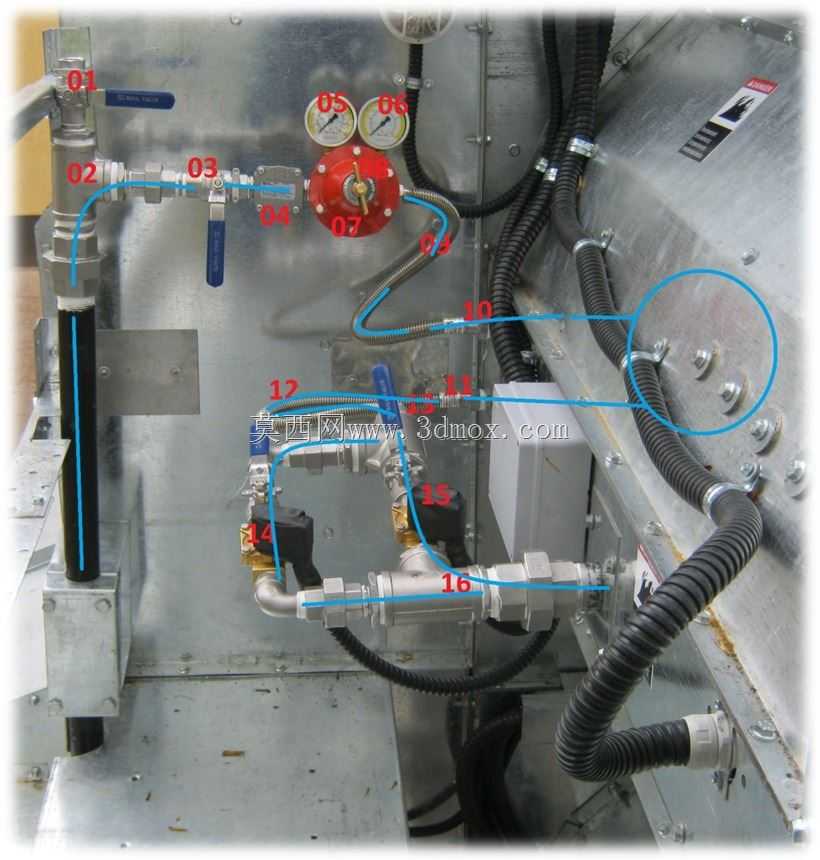

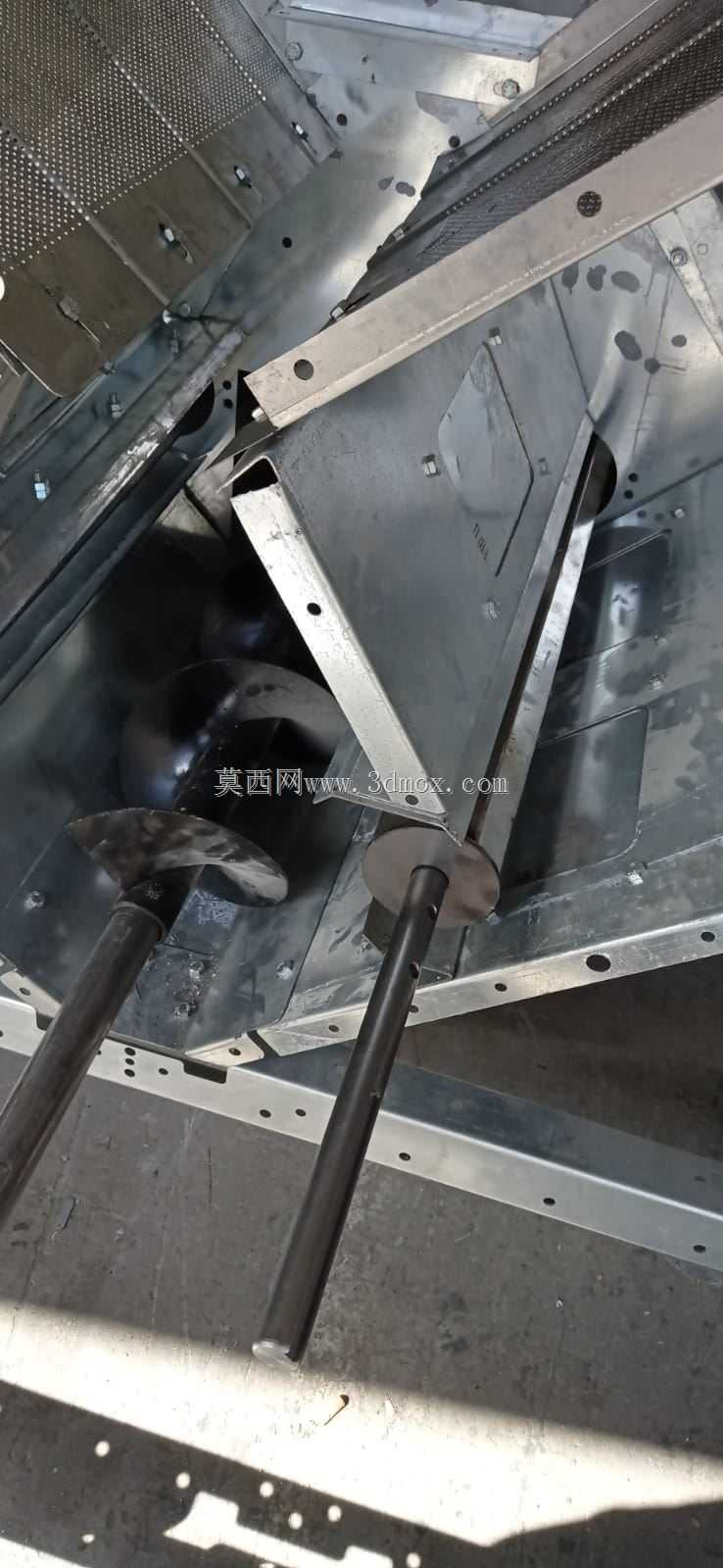

这款装置主要应用于坚果初加工的烘干生产线场景，适配核桃、鹰嘴豆、谷物等多种颗粒状农产品的连续烘干作业环节，承担烘干过程中热气流输送、物料匀速推送以及烘干参数精准调控的核心作用，能够衔接上游上料工位与下游冷却分选工位，形成连贯的烘干加工流水线。在实际生产场景中，该装置可直接对接热风发生单元，将加热后的干燥气流均匀导入烘干腔室，同时配合腔室内的推送结构带动待烘干物料缓慢前移，让物料在移动过程中与热气流充分接触，避免局部积料导致的烘干不均、焦糊或者含水率不达标的问题，有效提升坚果烘干后的成品品相与储存稳定性。从功能特性来看，装置集成了气流加热、流量调节、电磁阀控、物料推送多个功能模块，其中加热模块可对输入的常温空气进行均匀升温，调节模块能够根据不同物料的烘干工艺要求调整热风流量与输送速度，电磁阀组可精准控制各支路气流的通断与配比，推送结构采用低阻力的导流设计，既能够保证物料平稳前移，又不会对坚果外壳造成机械破损，适配不同粒径、不同含水率的农产品烘干需求。在设计思路上，整体采用模块化的集成布局，将各个功能单元沿物料输送方向依次排布，环形的烘干腔室设计充分利用了安装空间，在有限的占地范围内延长了物料的烘干路径，保证物料有足够的停留时间达到目标含水率；各个功能模块之间采用快接式的连接结构，方便后期运维时的部件拆解与更换，外露的调控组件全部设置在装置侧方的操作区域，无需拆解主体结构即可完成参数调校与日常维护。从安装边界来看，装置整体采用卧式布局，主体输送腔室的截面为正八边形结构，外接管路与阀组全部向侧方延伸，安装时只需预留侧方的操作维护空间即可，底部设置有标准化的安装支脚，可直接固定在生产线的钢架平台上，进料端与出料端的接口尺寸适配常规的农产品加工输送管道，无需额外制作转接件即可完成产线对接，整体安装难度低，适配多数中小型坚果加工车间的场地条件。
