重力式溜槽输送设备结构设计方案

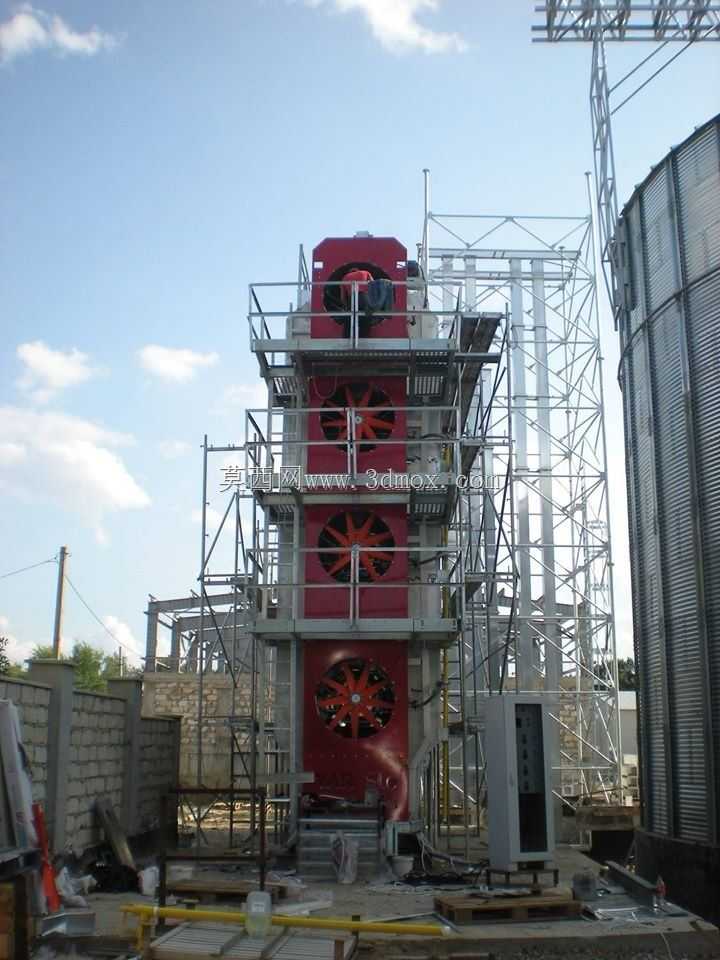

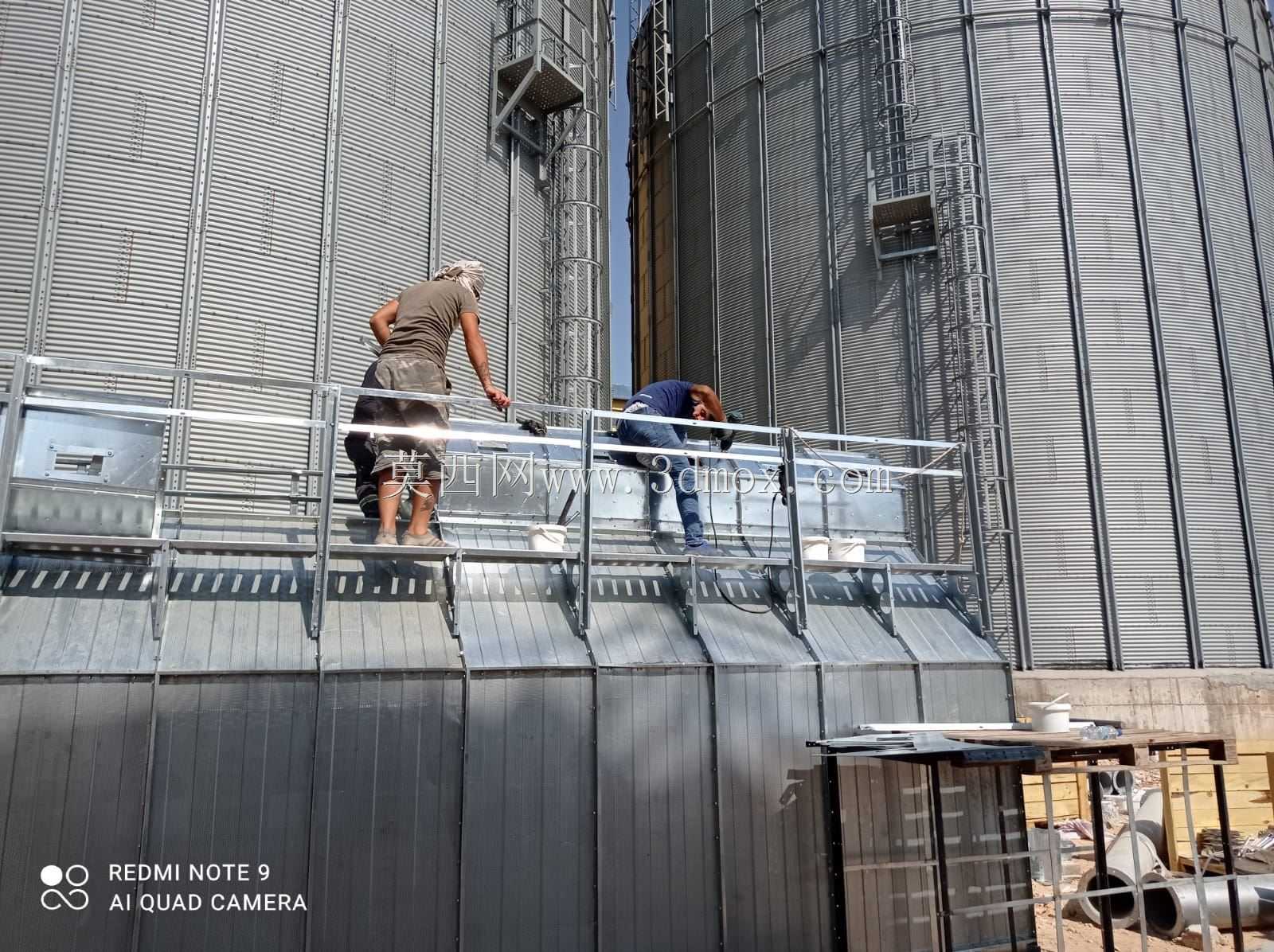

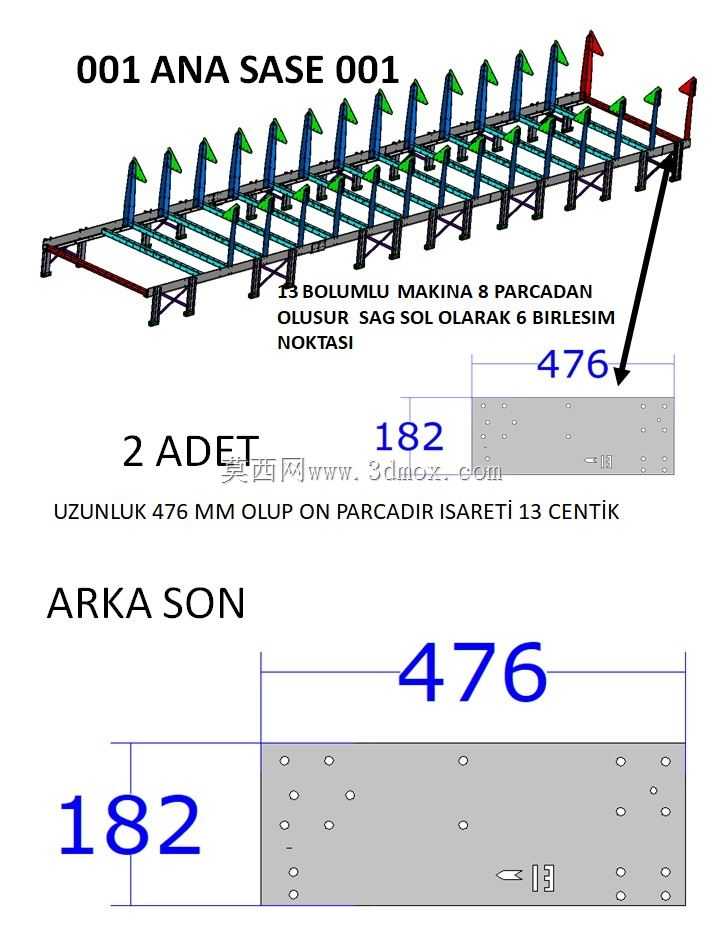

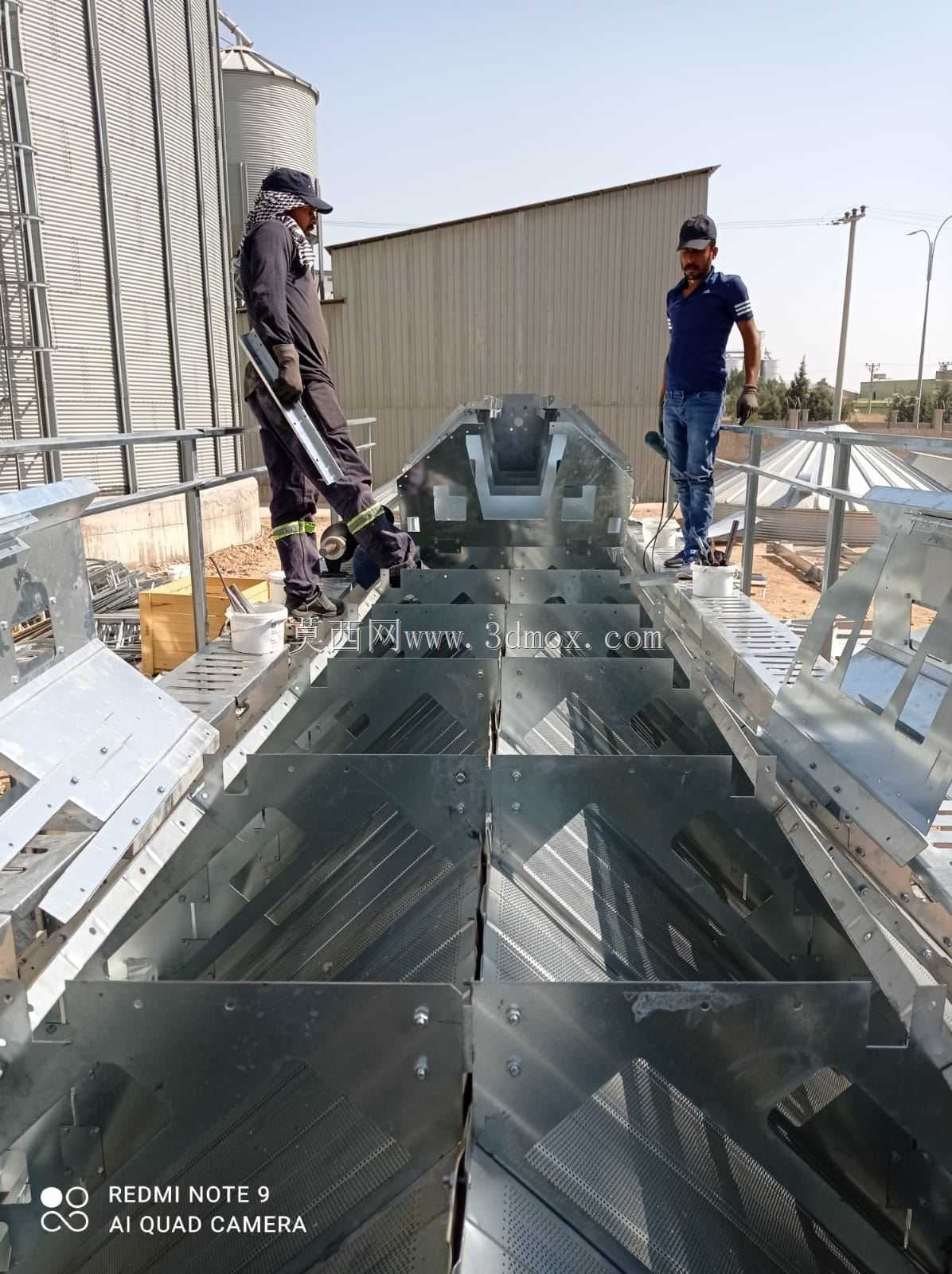

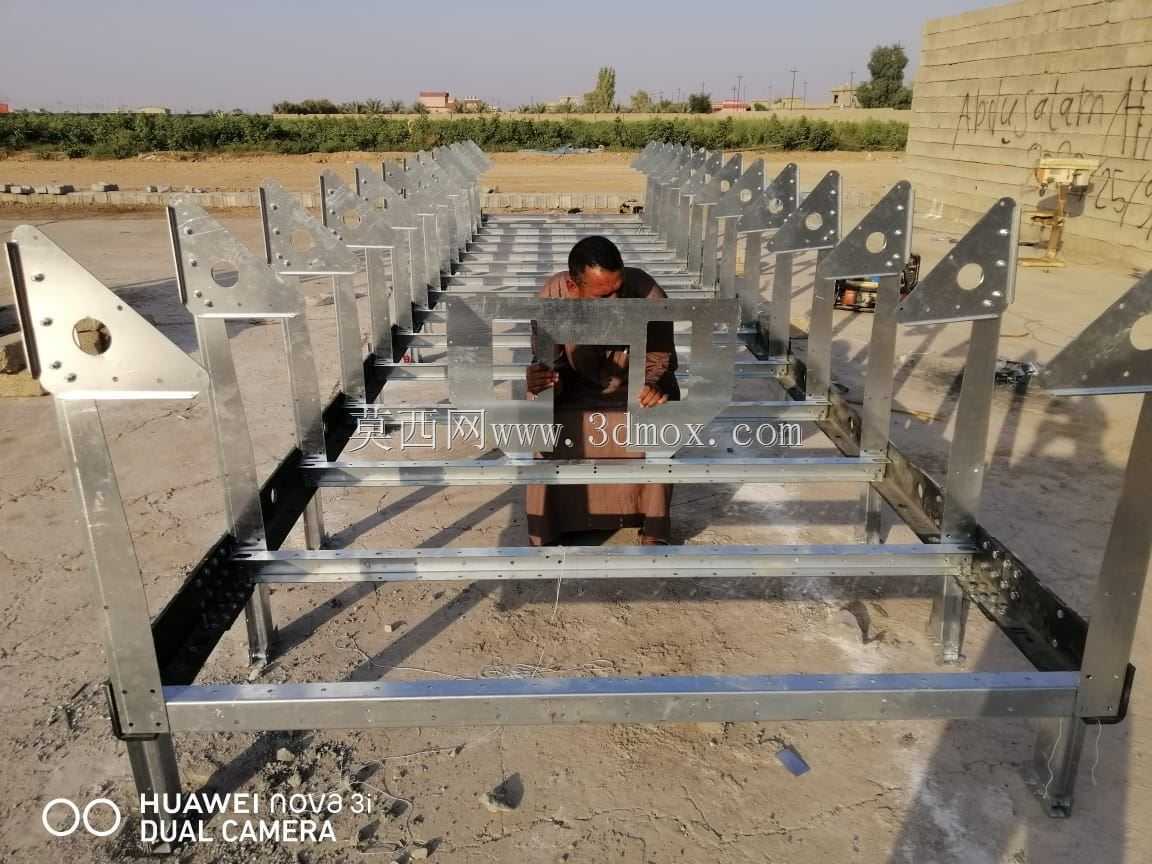

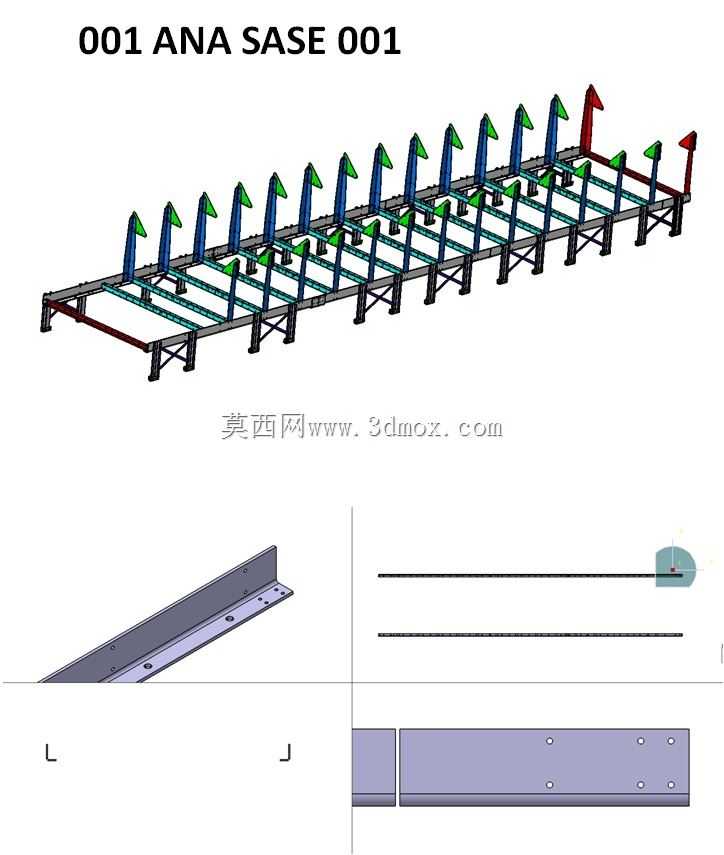

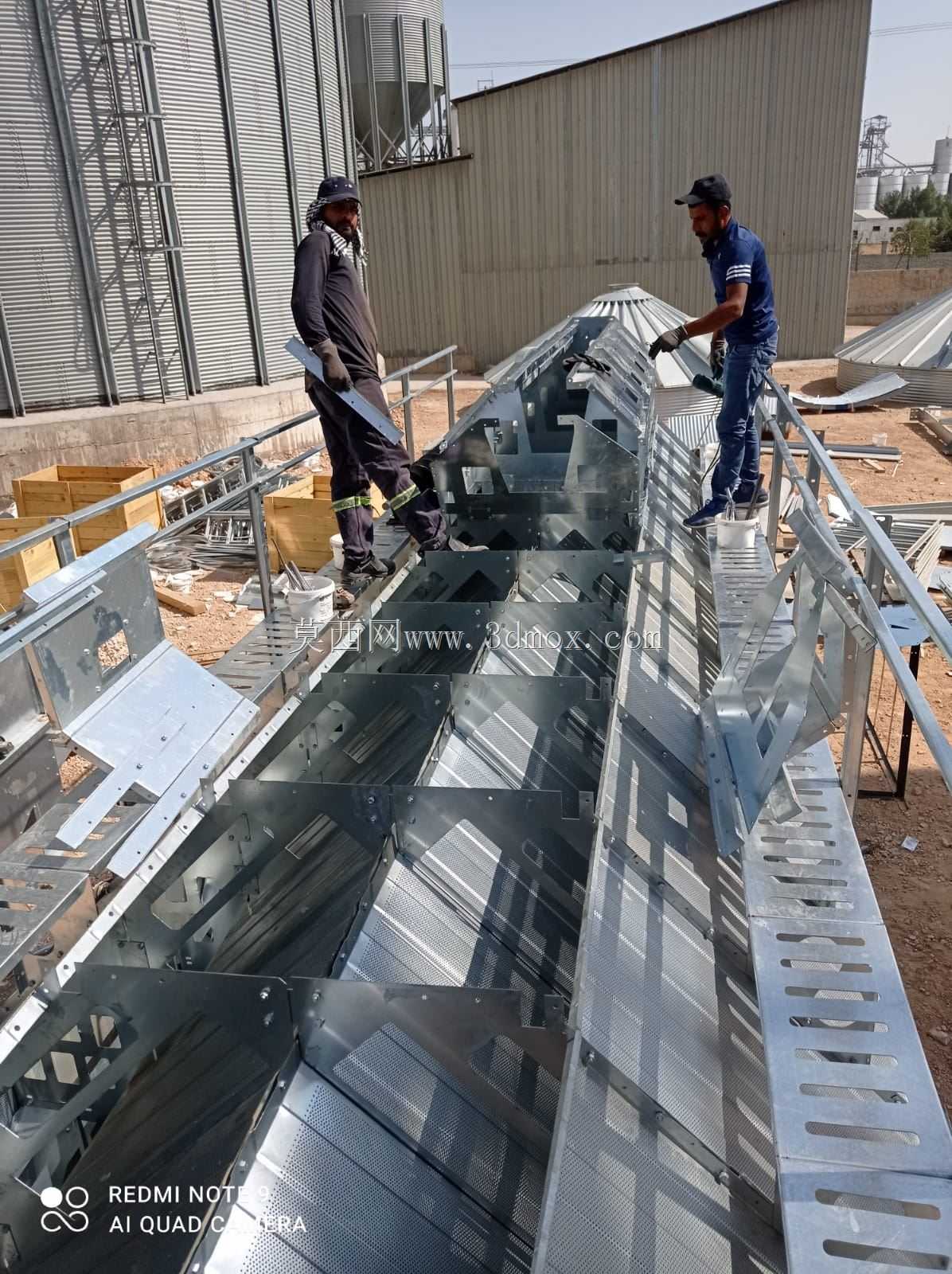

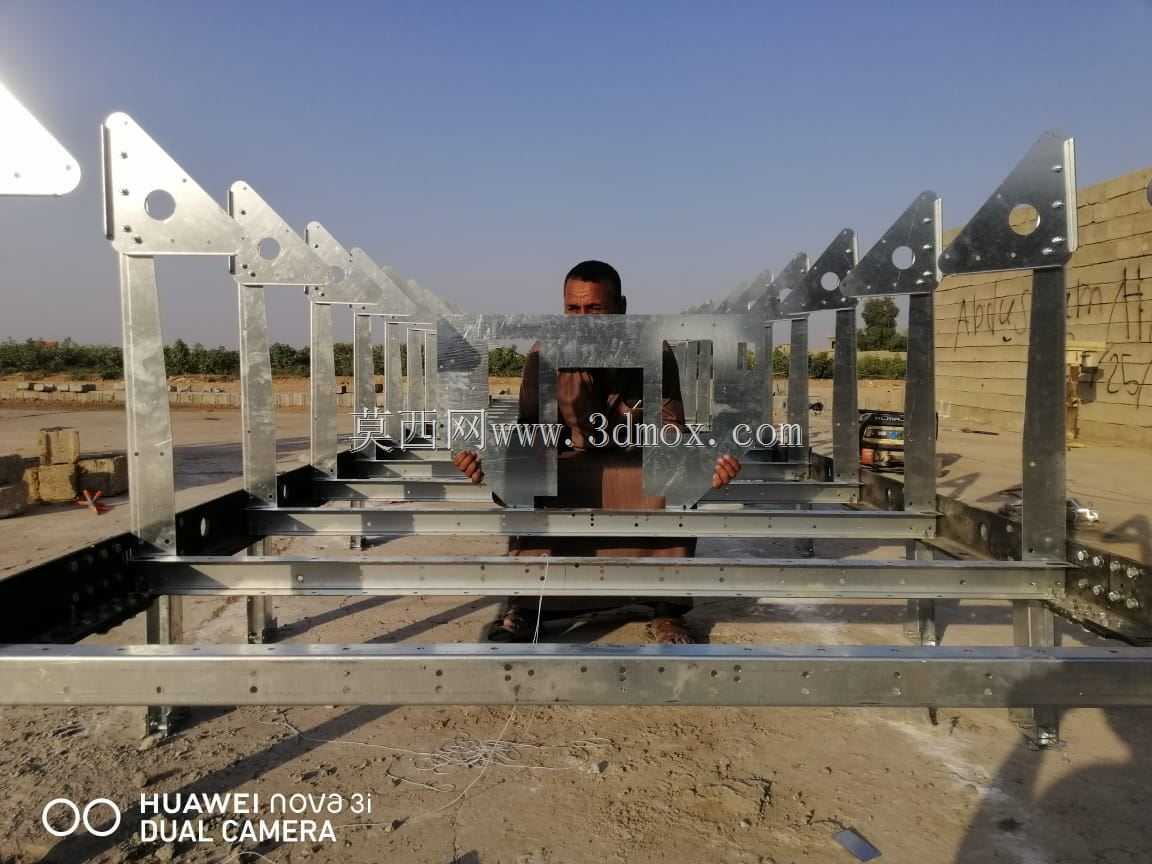

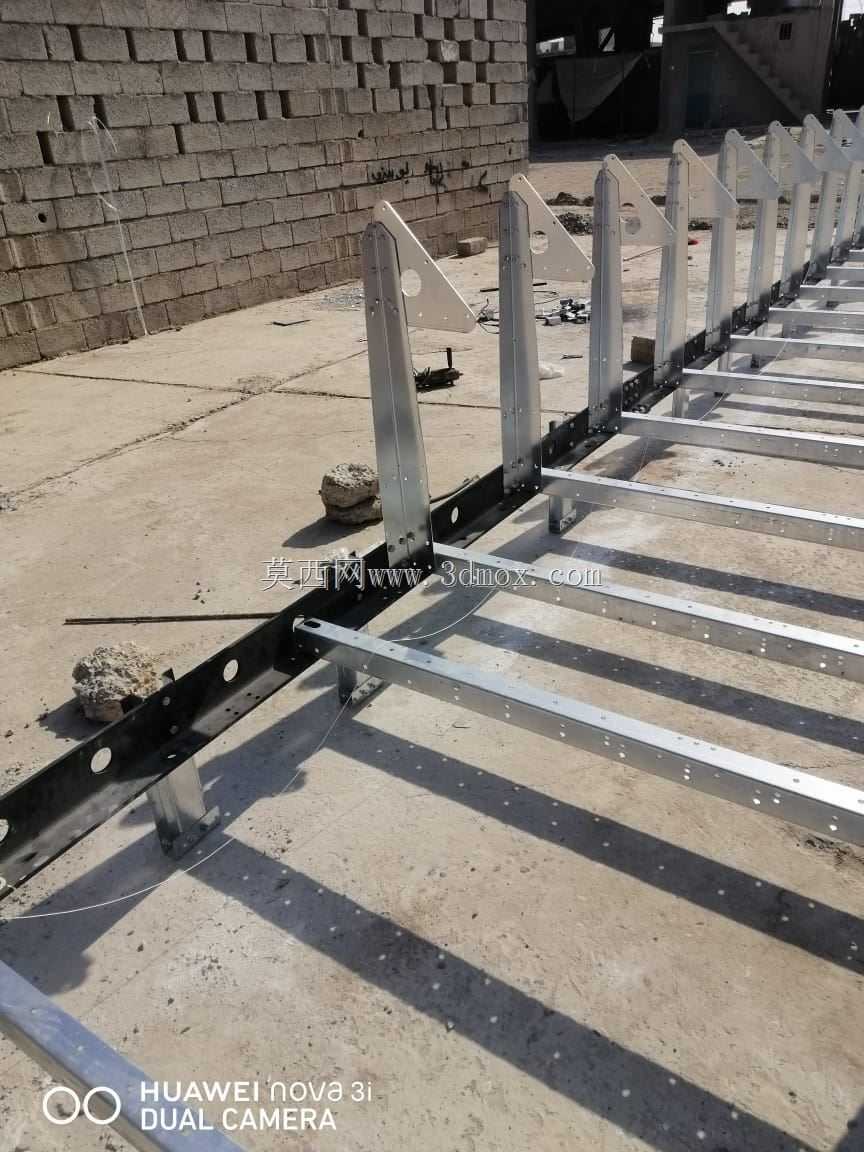

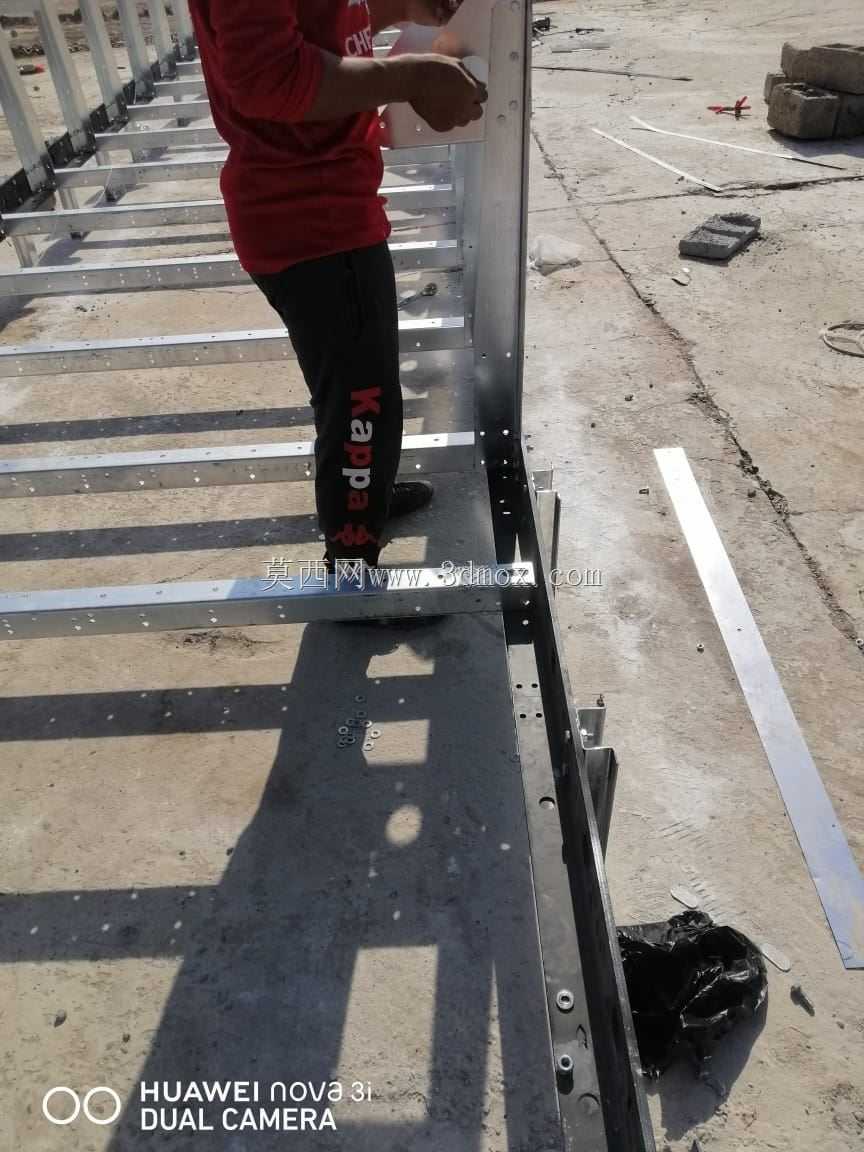

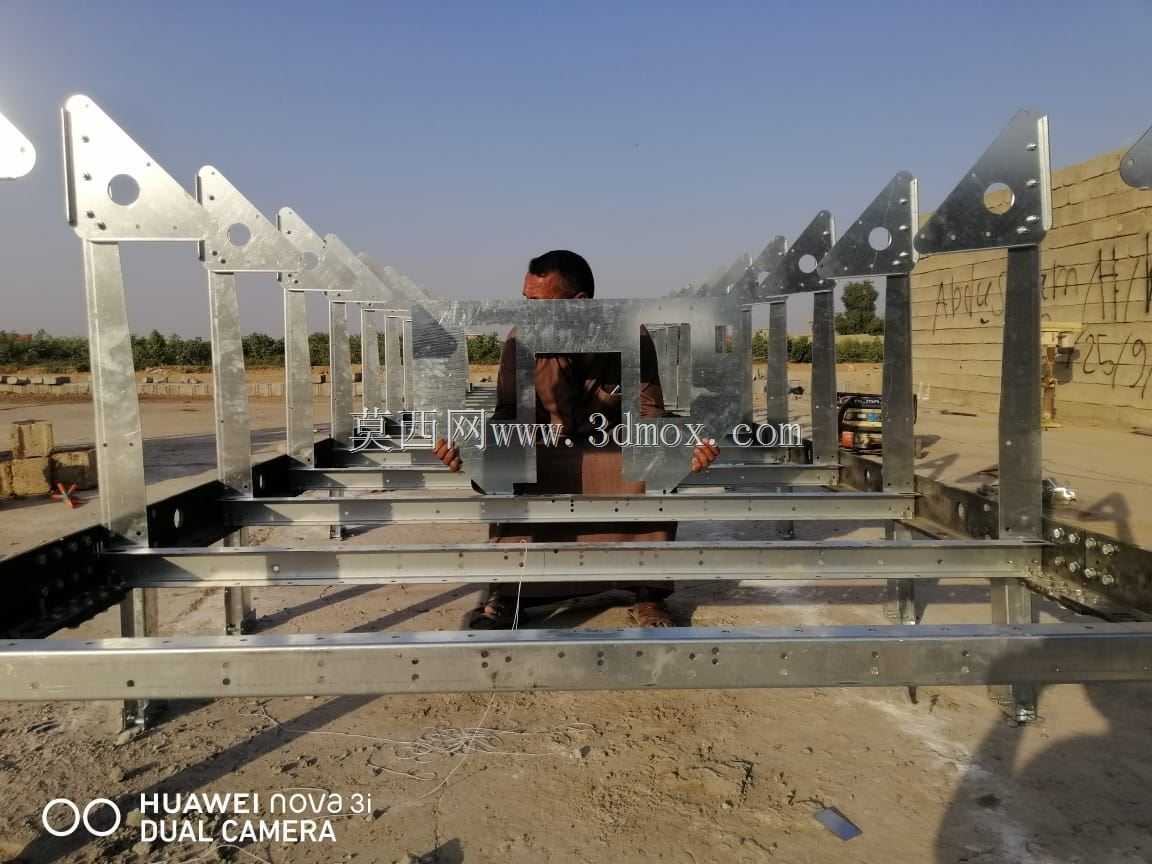

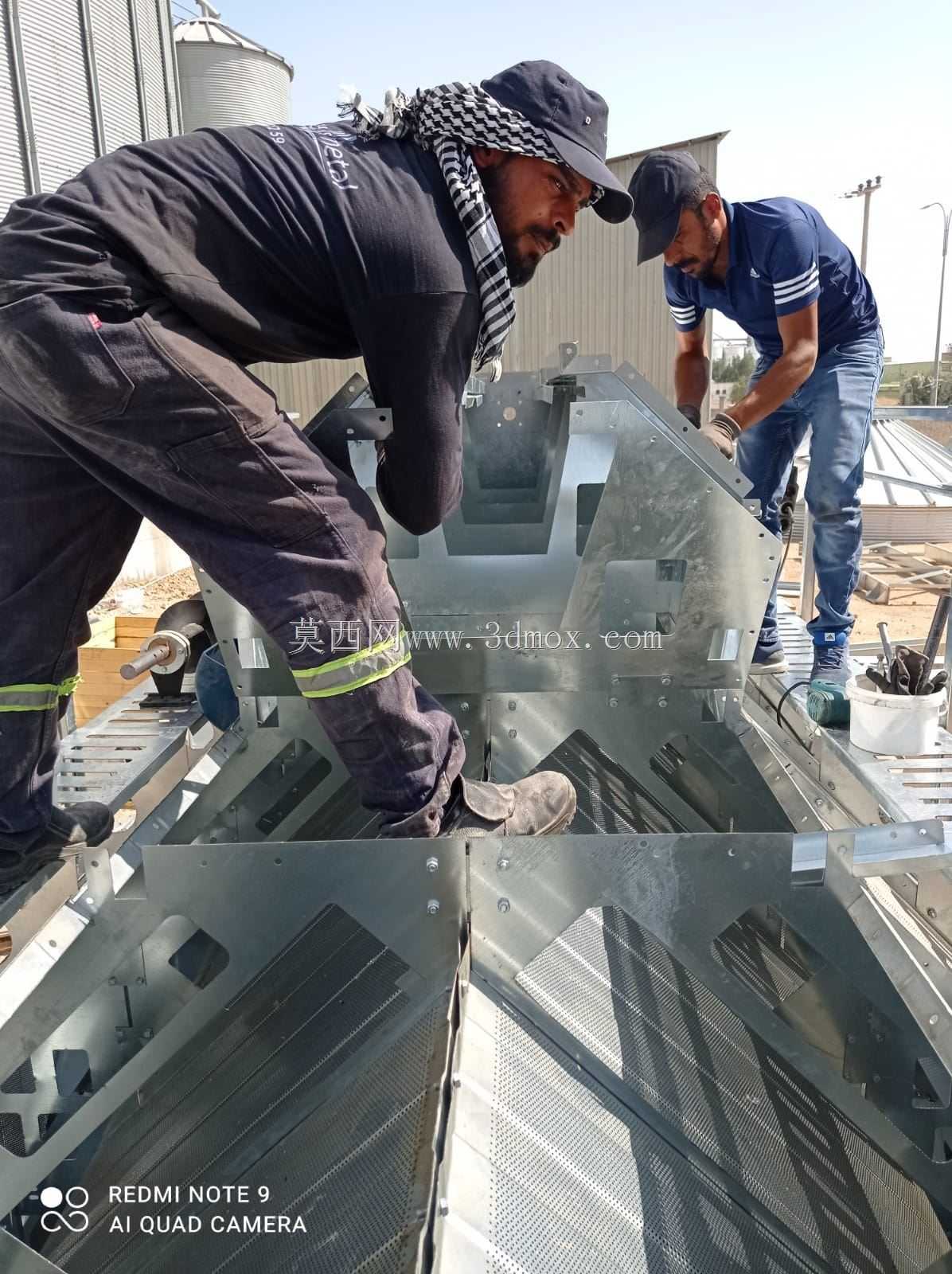

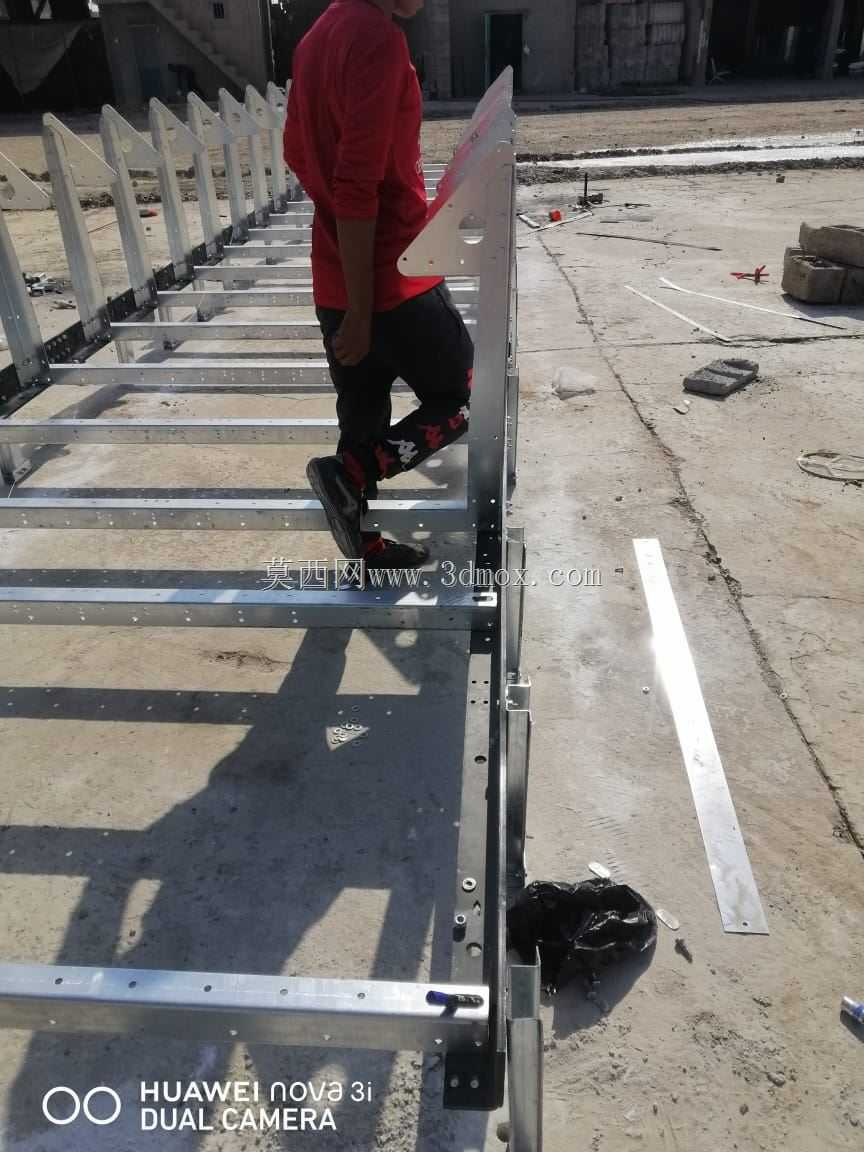

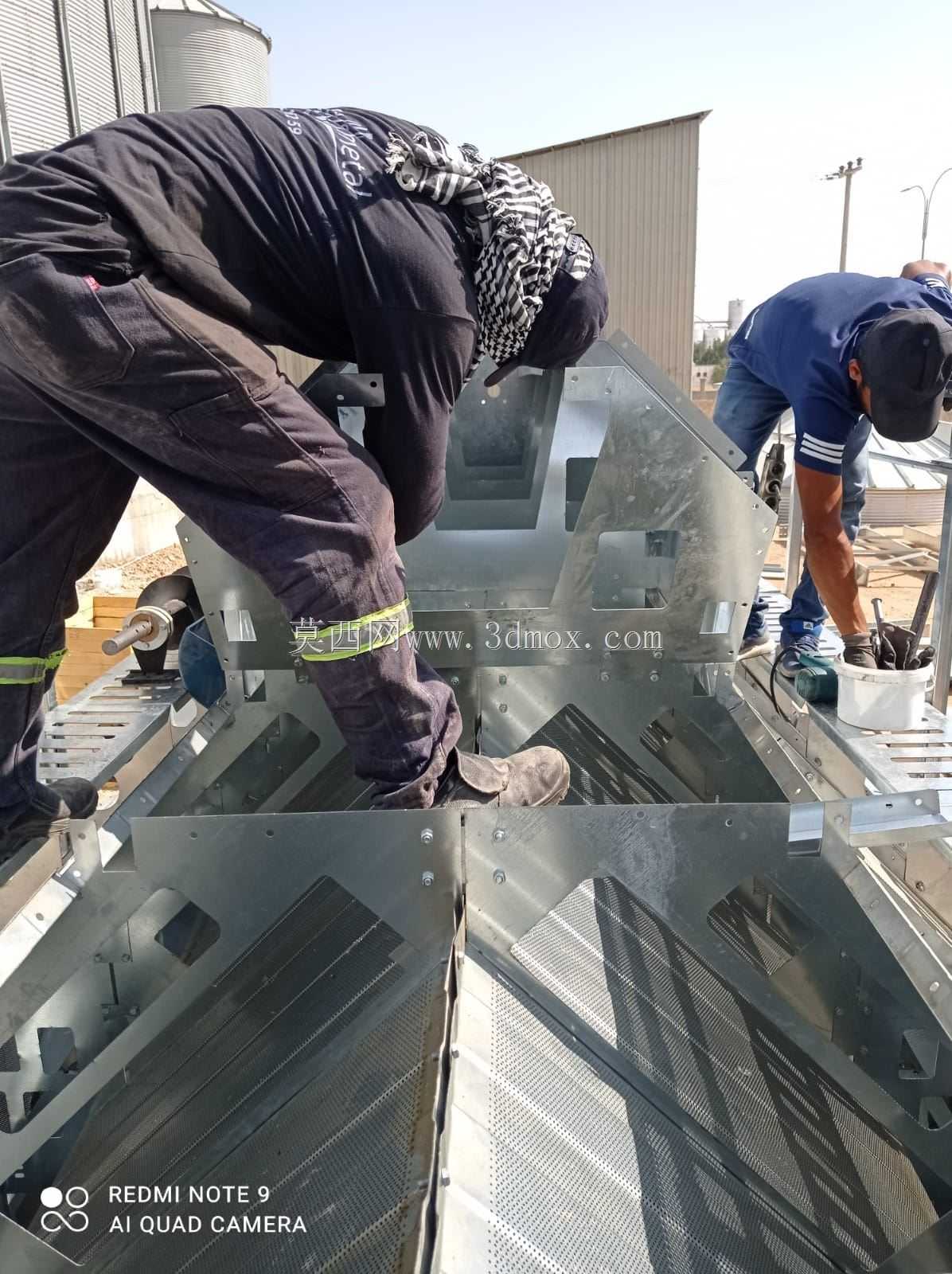

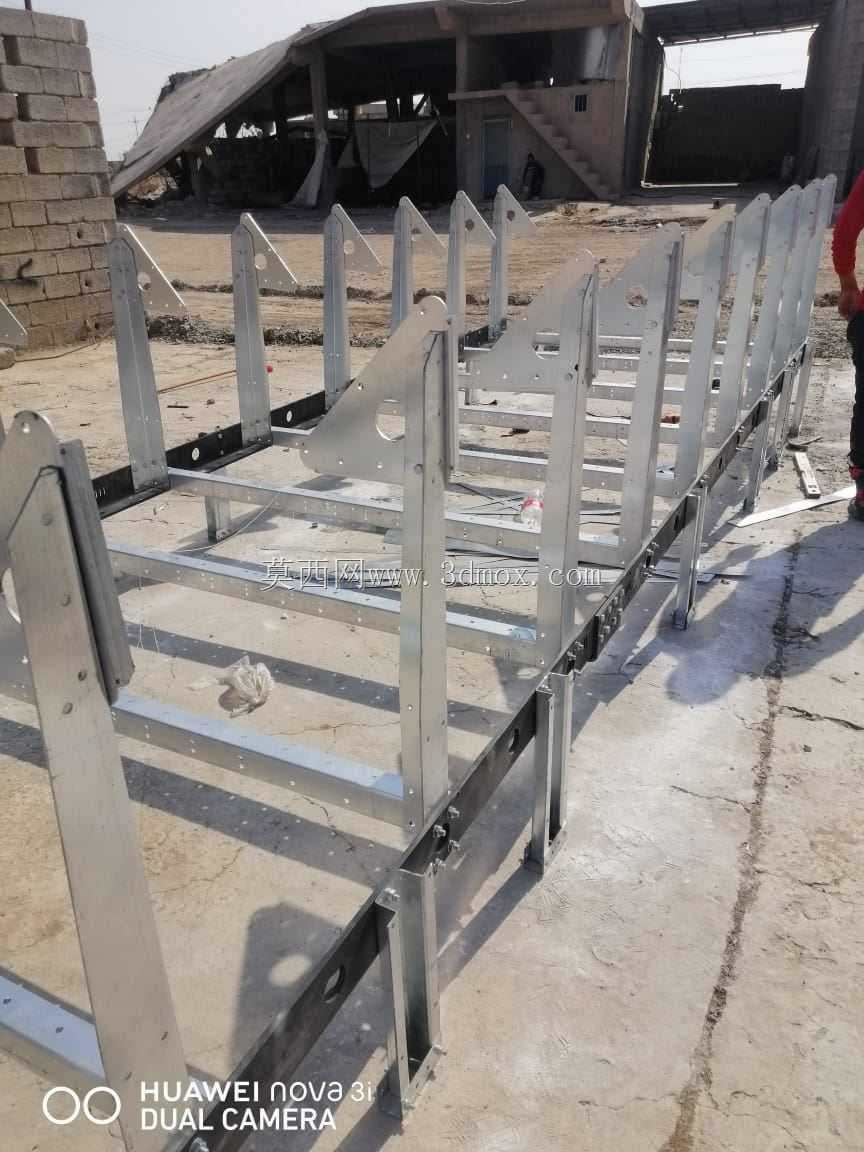

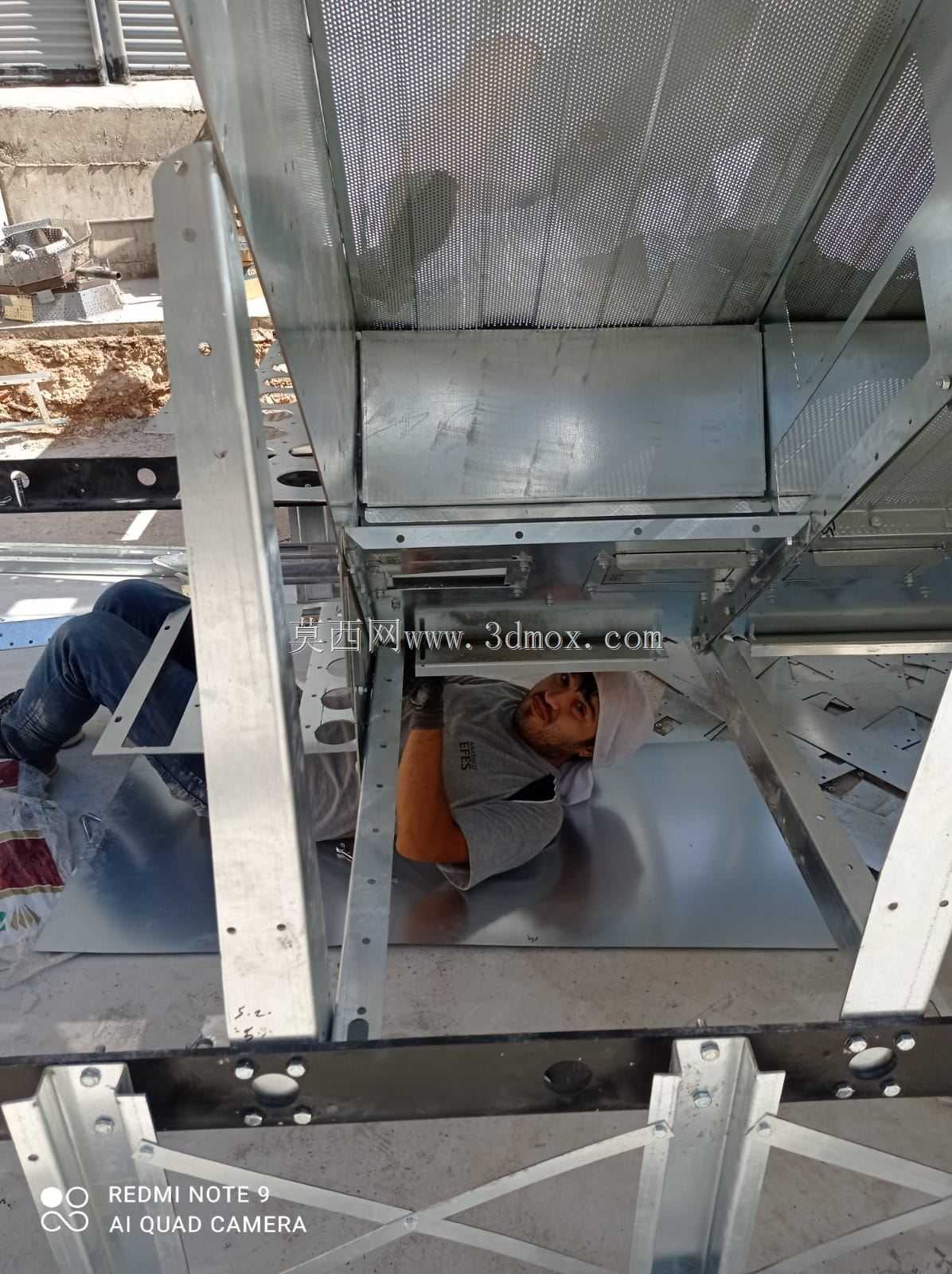

这款重力式溜槽输送设备，是依托物料自身重力实现无动力转运的典型物料处理装置，核心应用场景覆盖散料加工车间的装运区域堆料作业、多层生产厂房的跨楼层物料输送，尤其适配核桃、谷物等颗粒状农产品的烘干线前后段物料流转，也可用于小型工业散件的短距离无动力转运，全程无需额外配置电力驱动单元，能大幅降低散料转运环节的设备投入与长期运维成本。从实际用途来看，该设备完全摒弃了传统带式、辊式输送机的动力驱动结构，依靠倾斜布置的金属溜槽槽体引导物料沿设定路径滑移，在装运区域可直接衔接上游出料设备，将散料匀速引导至堆垛点位，避免人工转运过程中的物料抛洒、磕碰损耗；在多层厂房应用场景中，螺旋段溜槽可通过极小的竖向安装空间完成楼层间的物料传递，相比传统提升类输送设备，能节省70%以上的横向占地空间，适配厂房空间局促的老旧生产车间改造需求。在功能特性设计上，设备主体采用镀锌金属板材拼接成型，槽体表面做光滑耐磨处理，有效降低物料滑移过程中的摩擦阻力，避免颗粒类物料在槽内卡滞、残留；槽体上部配置冲孔防护网板，既能防止物料滑移过程中从槽体侧边溅出，也可及时散发物料携带的余热，适配烘干后高温物料的输送降温需求；槽体底部采用标准化铝型材与角件做支撑框架，所有连接点位均采用可拆式螺栓紧固，无需现场焊接作业，可根据现场安装空间灵活调整槽体倾斜角度与拼接长度。从设计思路层面，整套设备优先遵循无动力可靠运行的核心原则，槽体倾斜角度经过反复校核，既保证物料能依靠自重匀速滑移不堆积，也避免角度过大导致物料滑移速度过快产生撞击破损；针对不同物料的摩擦系数差异，槽体内壁可额外加装耐磨衬板或导流条，调整物料的下滑速度与运行轨迹；螺旋段槽体的曲率半径经过优化，在保证物料顺畅转向的同时，尽可能压缩设备的整体横向尺寸，最大化节省安装空间。在外形尺寸与安装边界上，直段溜槽的标准节长度可适配2米至6米的单段输送距离，槽体宽度可根据每小时输送产能需求在0.5米至1.2米区间调整，整体安装倾斜角度控制在25度至35度区间即可满足绝大多数散料的自滑需求；螺旋段溜槽的单楼层竖向适配高度为3米至5米，整体投影直径不超过1.8米，安装时仅需在上下楼层对应位置预留物料落料口，将支撑框架与厂房地面、墙体做固定连接即可投入使用，无需额外搭建复杂的设备承重平台，对厂房的承重荷载要求极低，可快速完成现场组装调试投入使用。
