坚果烘干线型钢支撑安装结构设计

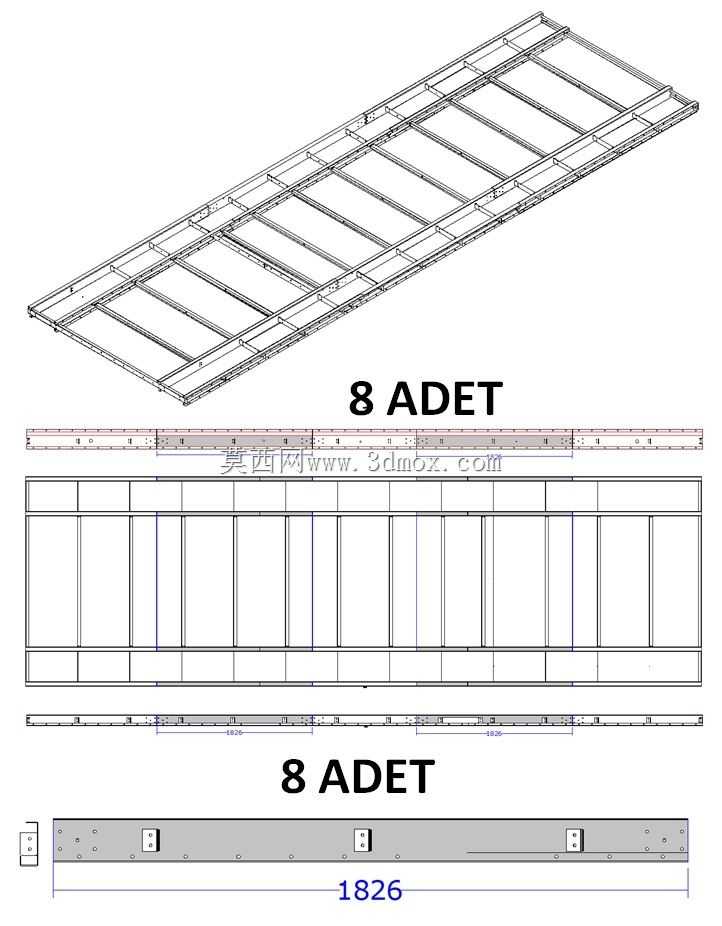

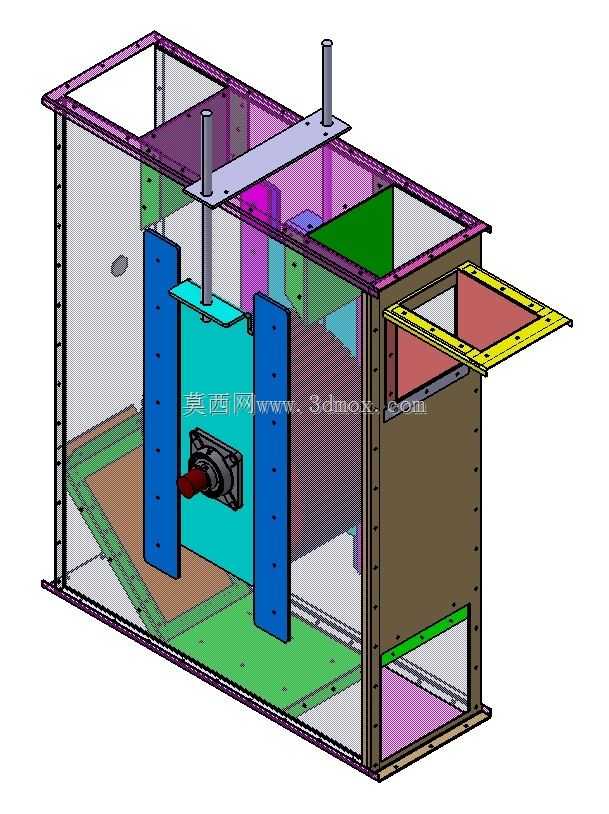

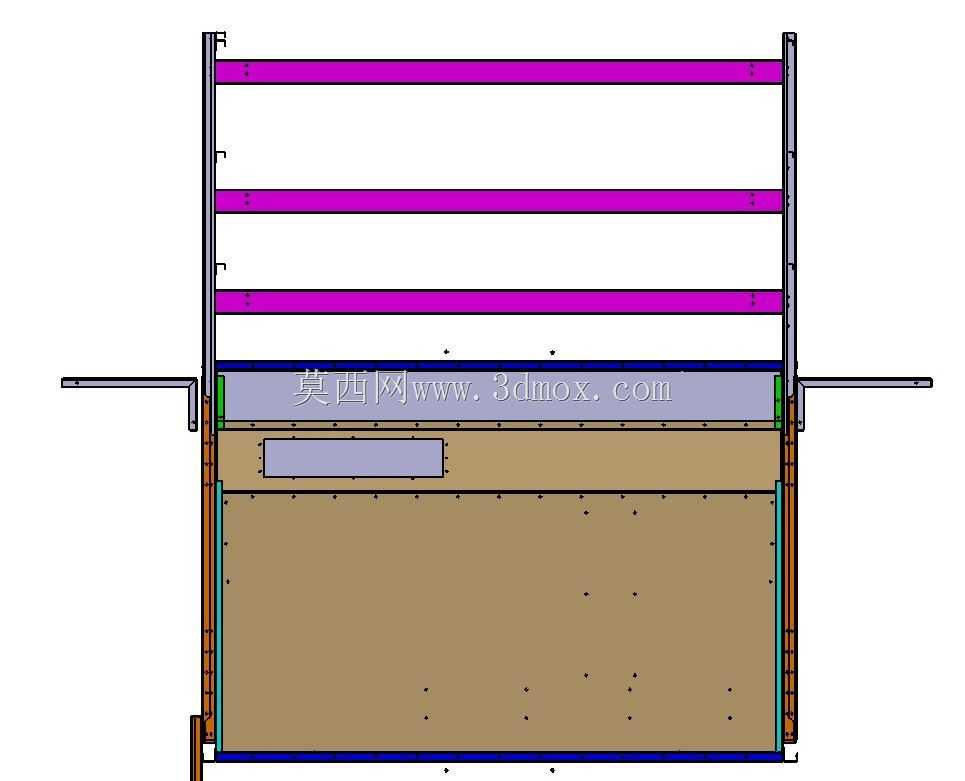

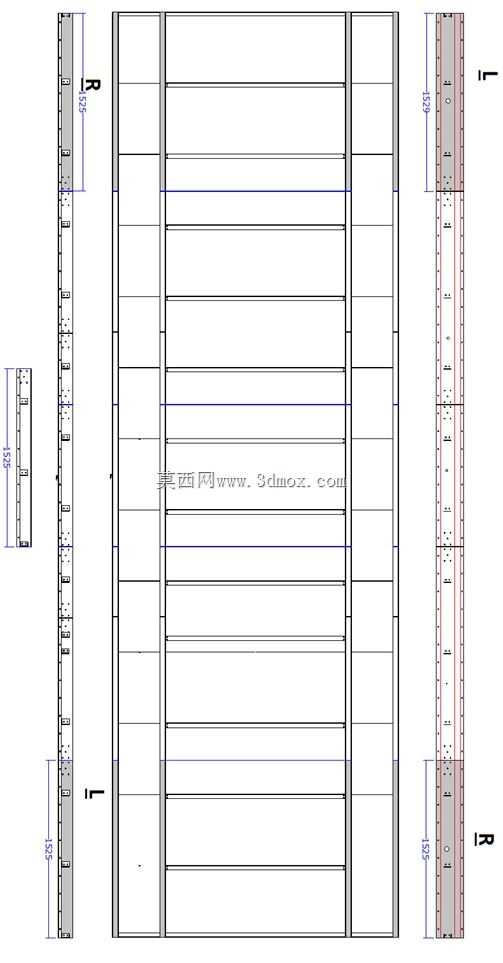

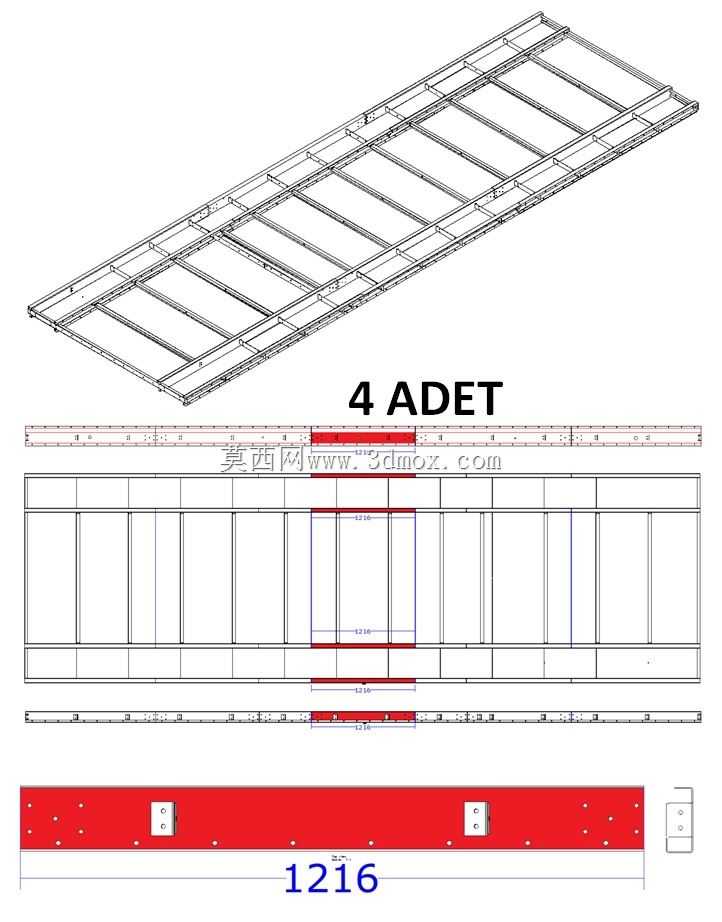

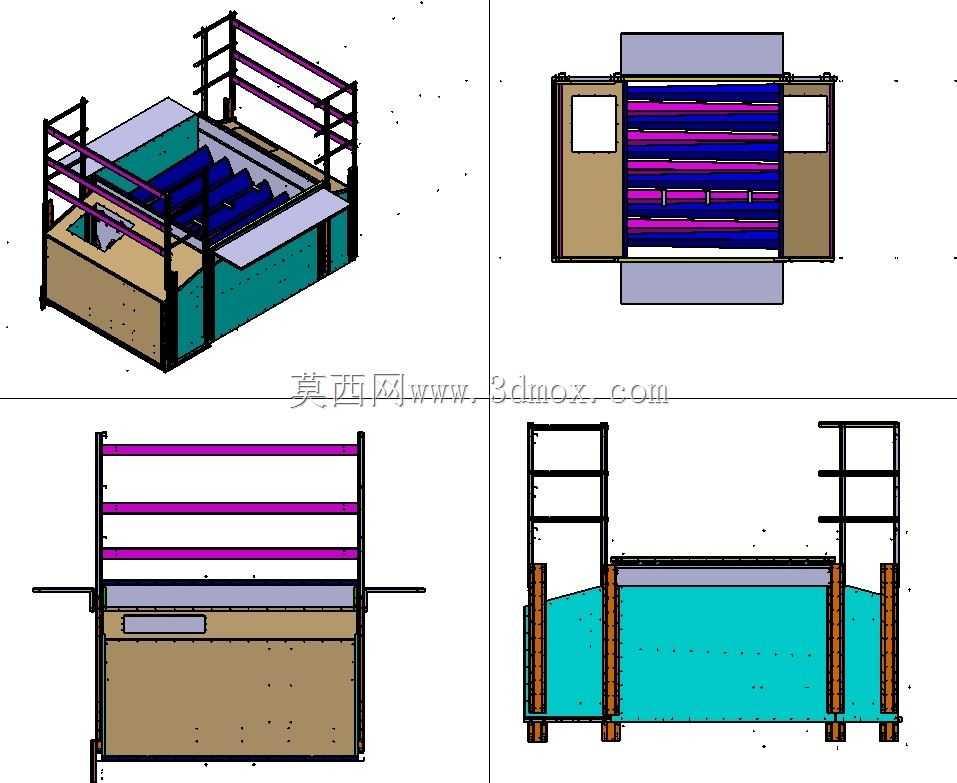

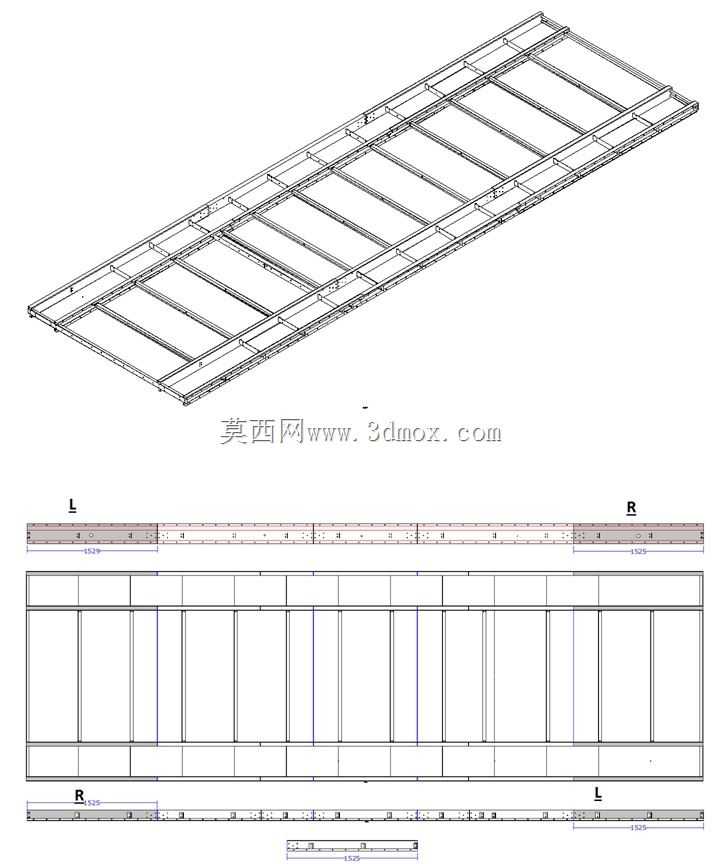

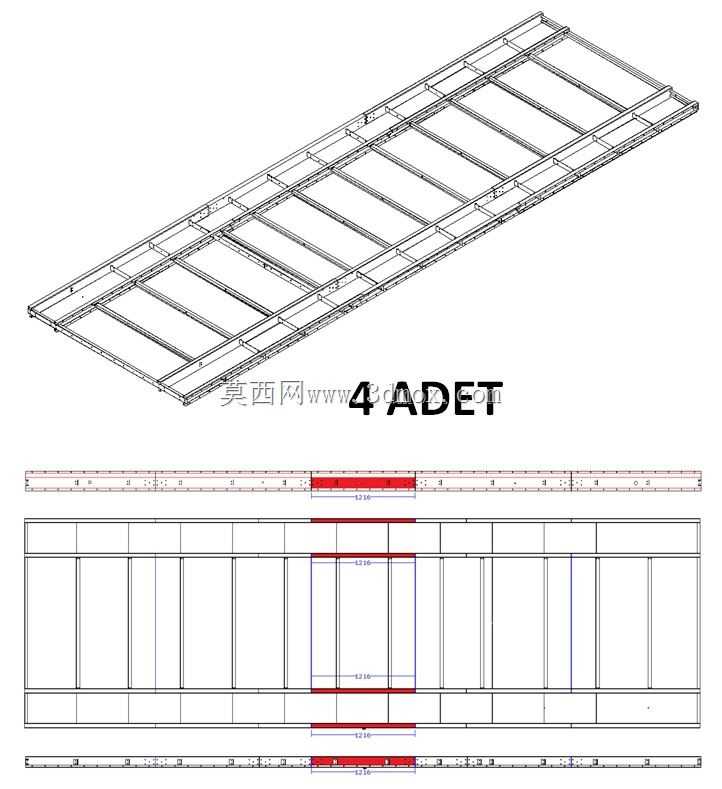

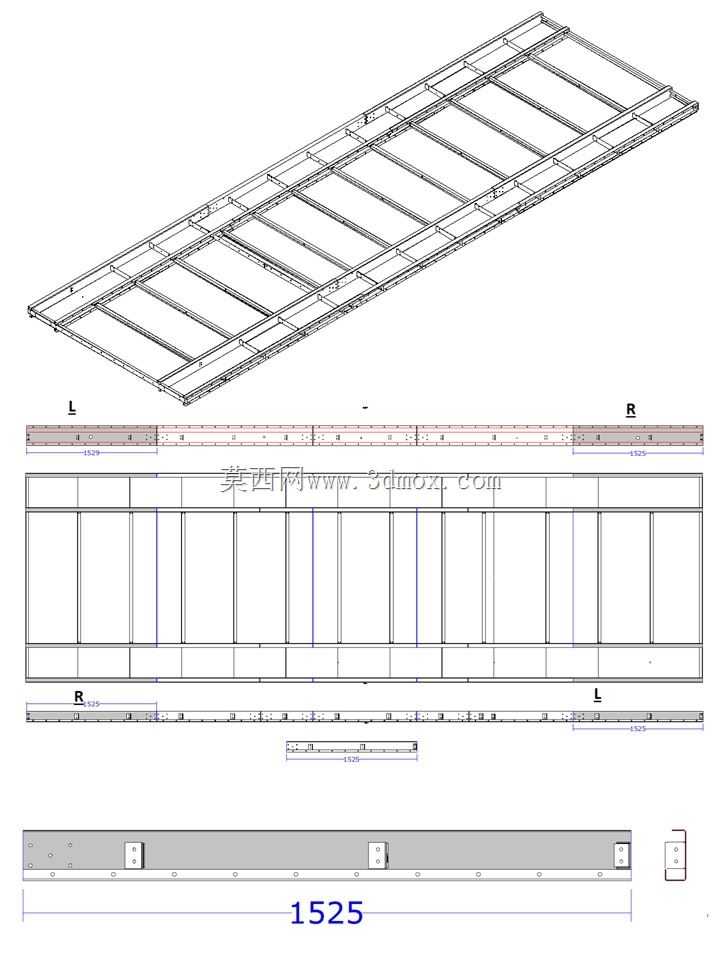

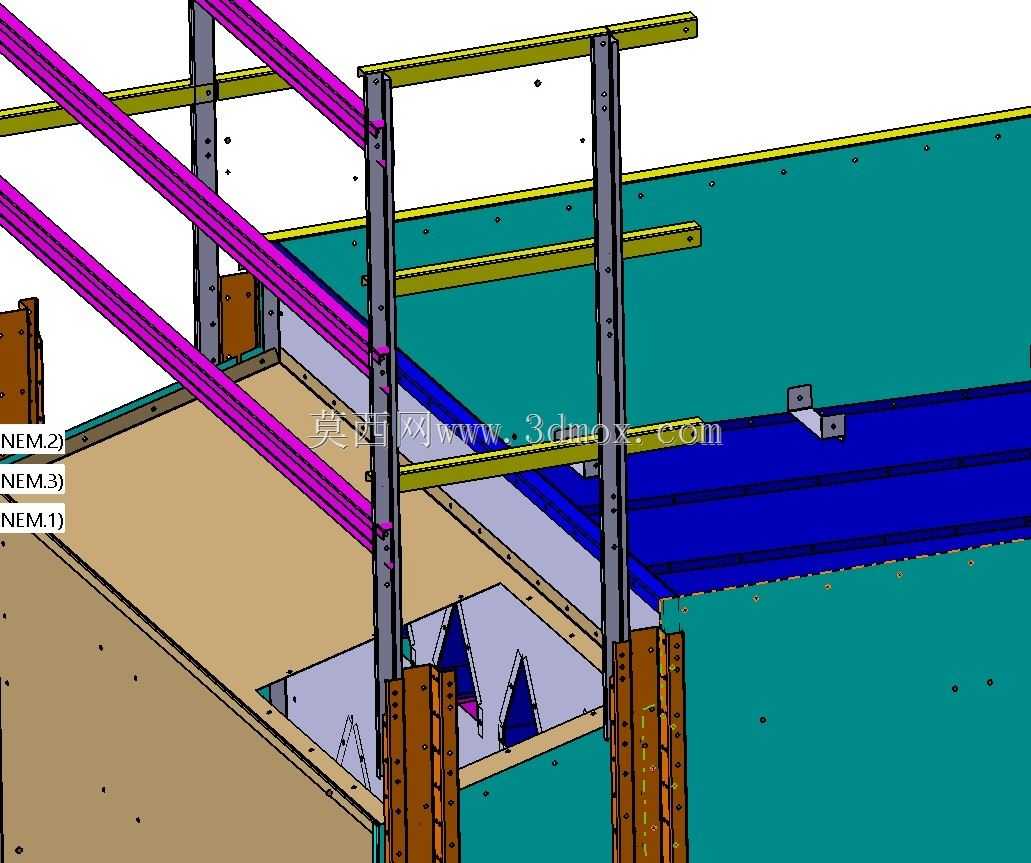

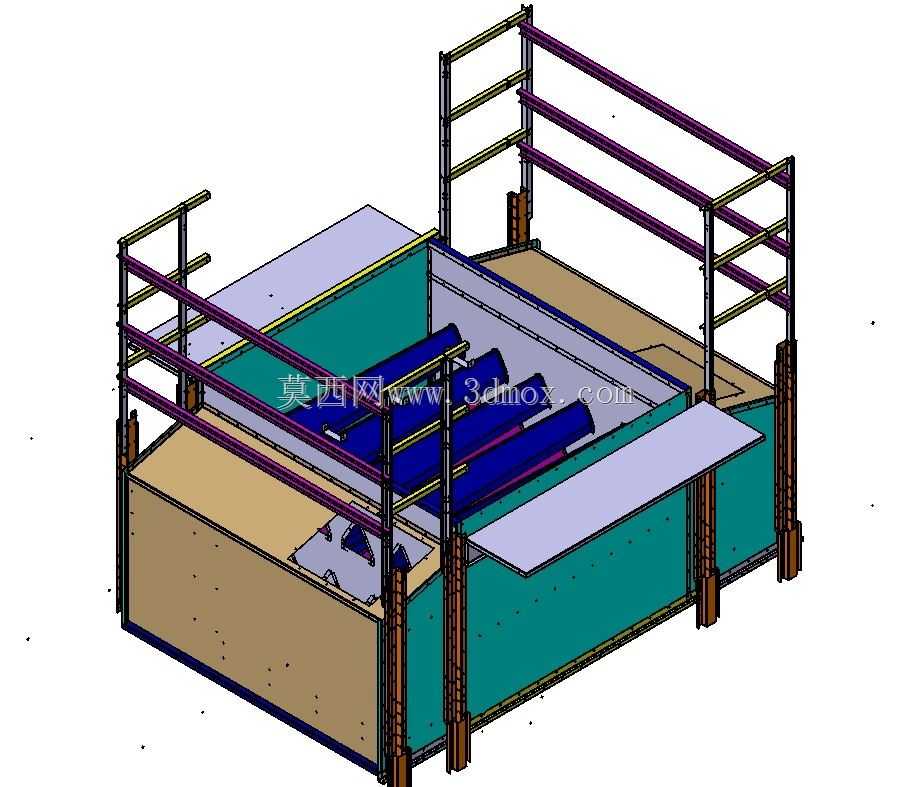

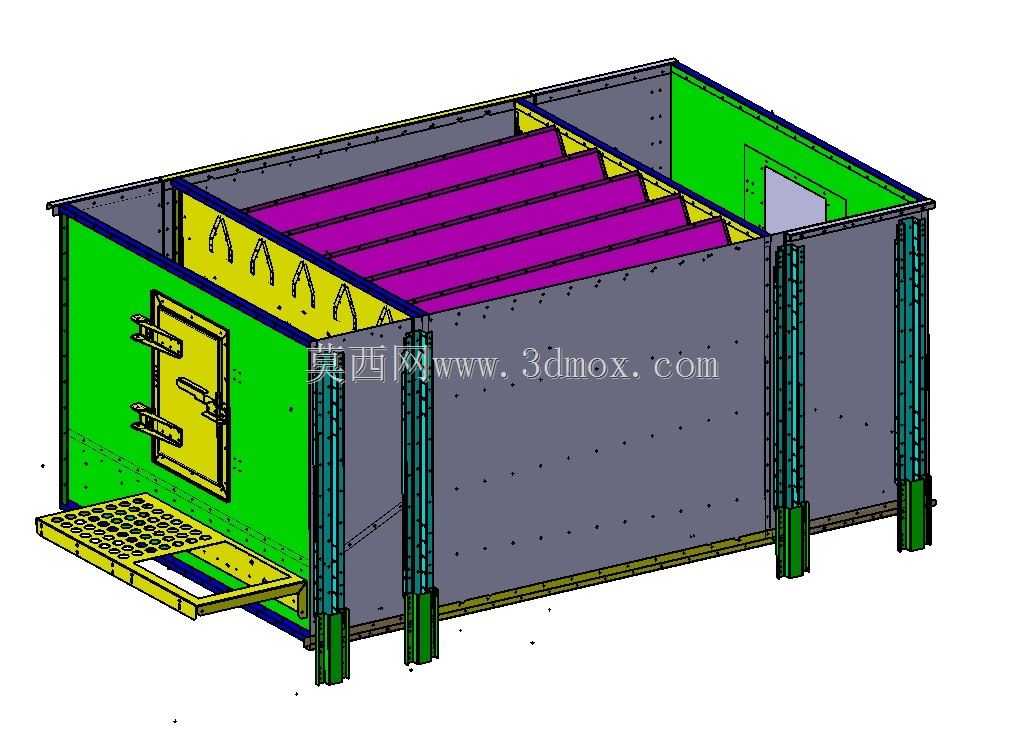

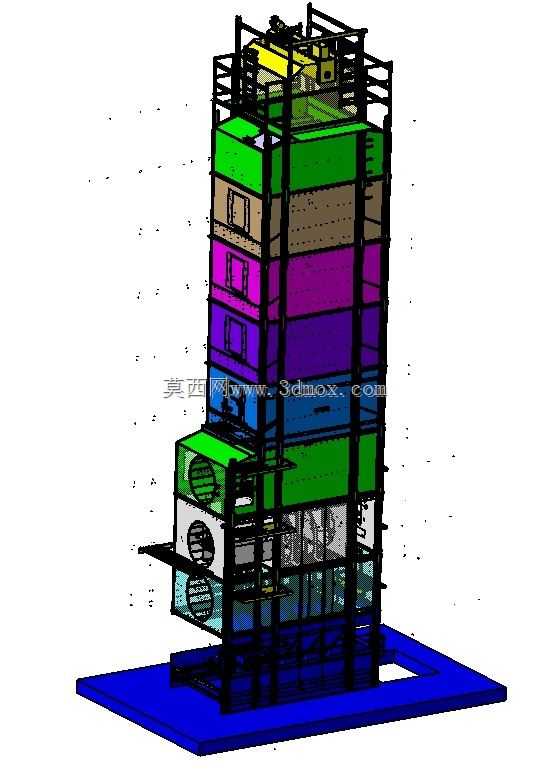

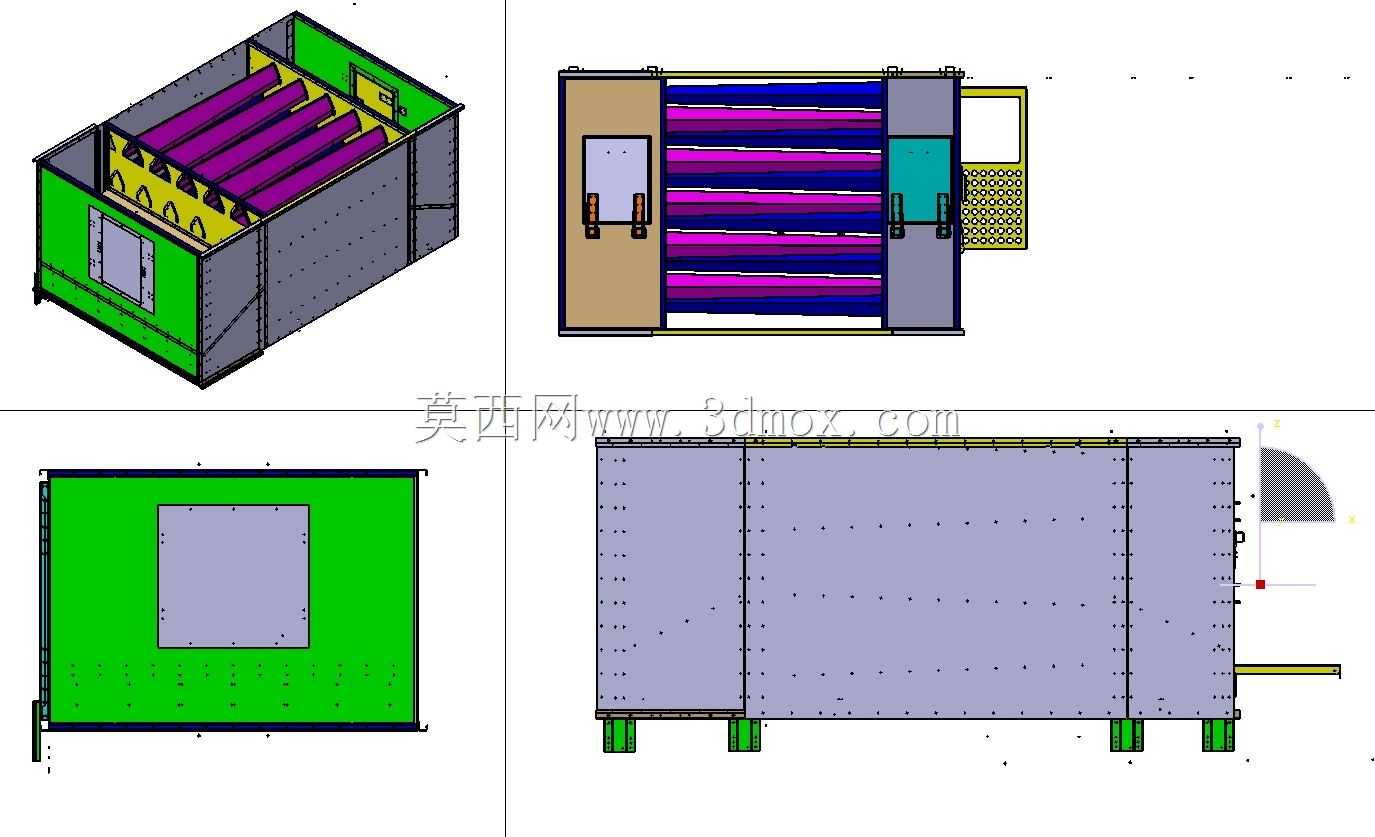

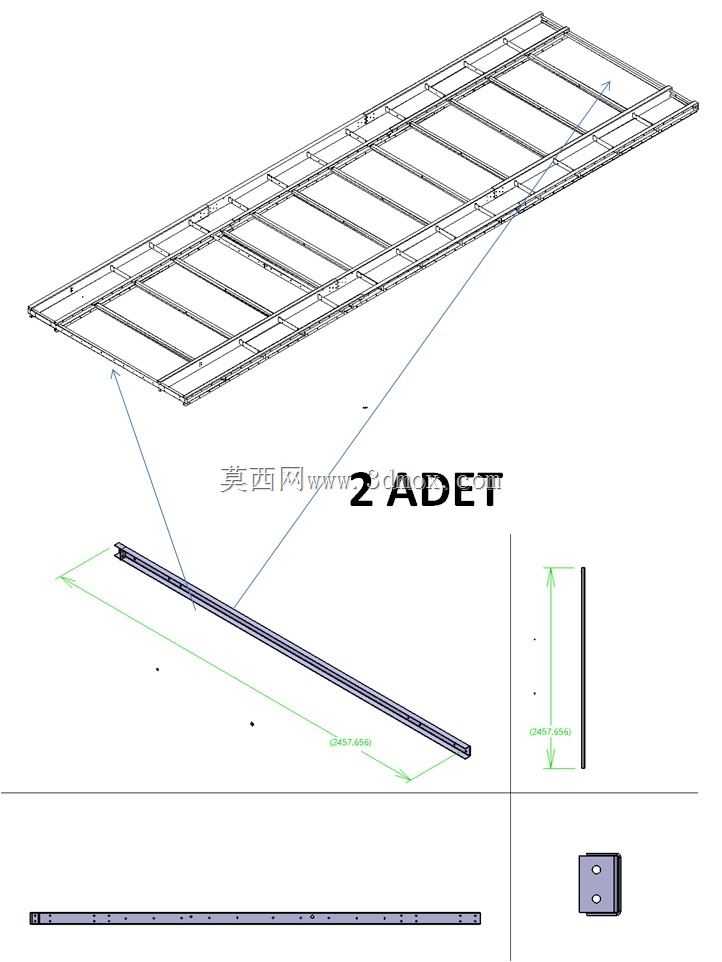

该结构为坚果烘干生产线的主体支撑安装框架，主要应用于核桃、鹰嘴豆、扁豆等多品类谷物坚果的连续式烘干作业场景，作为烘干腔体内部的承载骨架，承担着承托输送组件、导流隔板、热风均布组件的核心作用，是保障烘干设备长期稳定运行的基础结构。从实际用途来看，该支撑结构直接决定了烘干设备内部各功能组件的安装精度，在高温高湿的烘干作业环境中，需要持续承受输送物料的动载荷、热风循环带来的交变应力，以及长期作业下的防腐抗形变要求，其结构合理性直接影响整条烘干线的作业稳定性与使用寿命。在功能特性设计上，该框架采用多规格型钢组合搭建，竖向支撑选用加厚C型钢作为主承重立柱，通过底部预埋的固定脚件与混凝土地基做刚性连接，每根立柱底部设置多组膨胀螺栓固定点位，可抵消设备运行过程中输送组件带来的横向振动；横向承载梁分层布置，不同层的横梁分别对应输送网带安装位、热风导流板安装位、顶部保温层固定位，各横梁与立柱之间采用角件加螺栓的装配式连接，既保证了连接强度，也便于后期设备维护时的部件拆装更换。设计思路上，该结构充分考虑了烘干作业的实际工况，所有型钢构件的排布都避开了热风循环的主流道，紫色标识的斜向支撑件设置在框架边角位置，在不阻挡热风流通的前提下提升整体框架的抗扭刚度，避免长期高温作业下框架出现蠕变变形；蓝色的横向主承载梁做了加宽处理，可适配不同宽度的输送网带安装需求，预留的多组安装孔位可根据实际烘干物料的品类调整层间距，当处理大颗粒坚果时可加大层间距提升热风通过量，处理小颗粒谷物时可缩小层间距提升空间利用率。在外形尺寸与安装边界上，该框架单组单元适配宽度为2.4米的烘干腔体，立柱高度根据烘干线的产能需求设置为3.2米，底部固定脚件超出立柱侧边120毫米，安装时需要在地基上预留对应位置的预埋孔，框架侧边与烘干腔体内壁预留80毫米的间隙用于填充保温材料，各层横梁的安装平面度公差控制在2毫米每米范围内，保证输送网带运行时不会出现跑偏卡滞的问题，整体框架的载荷设计满足单平米承载120公斤物料的使用要求，可适配绝大多数中小型坚果谷物烘干线的搭建需求。
