双铰接连接摇臂结构三维设计

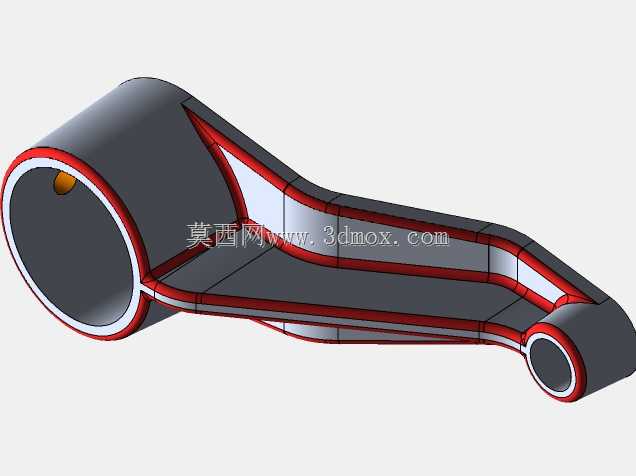

该摇臂类构件是机械传动系统中承担力传递与运动轨迹约束的核心连接件，广泛应用于动力传输链路、执行机构联动、悬架支撑结构等场景，在需要将直线驱动力转化为摆动动作、或是在两个存在相对位移的铰接点位之间传递载荷的工况下，能够稳定承担交变拉压载荷与周期性扭矩作用，避免刚性连接带来的应力集中问题。从实际用途来看，这类构件可适配内燃机配气机构的气门驱动链路、工业设备的连杆传动组、行走机械的悬架导向结构、工装夹具的压紧联动臂等场景，两端的同轴套筒结构分别对应固定铰接点与动作输出端，能够在预设的摆动角度范围内完成往复动作，将输入端的力高效传递至执行端，同时抵消安装位之间的微小位移偏差，降低装配精度要求带来的加工成本。在功能特性设计上，该构件采用变截面中空加强筋结构，主体轮廓沿受力方向平滑过渡，两端的铰接套筒预留了标准衬套安装位，可适配不同直径的铰接销轴，套筒内侧的环形凸台用于限制衬套轴向窜动，避免工作过程中衬套移位导致的卡滞问题；臂身的红色加强筋沿主应力线方向布置，在不额外增加整体壁厚的前提下大幅提升结构抗扭与抗弯强度，中空的腔体结构既能够降低构件自身重量，减少运动过程中的惯性损耗，也可以为铰接点位的润滑管路预留布设空间，方便后期维护时加注润滑脂。设计思路层面，该构件优先遵循等强度设计原则，通过有限元应力仿真对臂身截面进行优化，在两端铰接点位载荷最大的区域增加套筒壁厚与过渡圆角，在臂身中部应力较低的区域采用中空加筋结构，在保证整体结构强度满足额定载荷1.5倍安全系数的前提下，尽可能压缩构件自重，降低运动过程中的动力消耗；两端铰接孔的同轴度公差控制在0.02mm以内，避免装配后出现别卡问题，铰接孔端面与臂身的垂直度公差严格匹配销轴安装要求，保证摆动过程中受力均匀，减少局部偏磨。外形尺寸与安装边界方面，构件大端铰接套筒外径适配常规M12-M16规格销轴的衬套安装尺寸，小端铰接套筒适配M6-M10规格销轴的衬套，臂身整体长度根据摆动行程需求设定，安装时需保证两端铰接销轴的轴线平行度偏差不超过0.1mm，臂身摆动范围内无其他结构干涉，预留至少5mm的安全间隙，避免工作过程中臂身与周边构件发生碰撞；构件表面的加强筋凸起高度不超过套筒外径轮廓，保证安装时不会与相邻的支撑结构产生干涉，整体结构可直接适配现有同规格铰接点位的安装尺寸，无需额外修改配套结构即可完成替换安装。
