带传动张紧结构的链式输送驱动装置

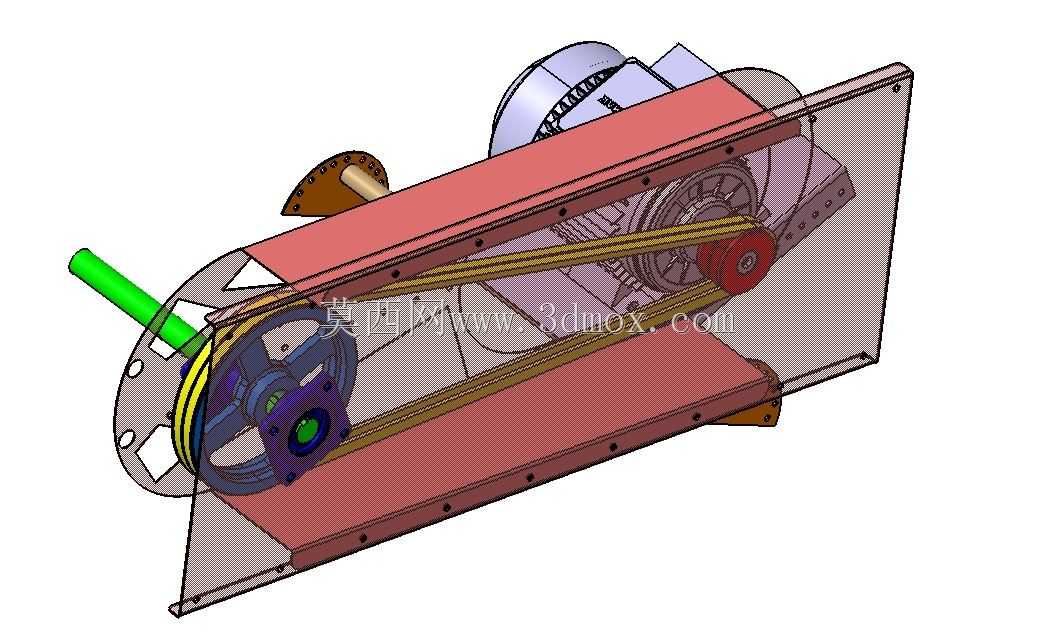

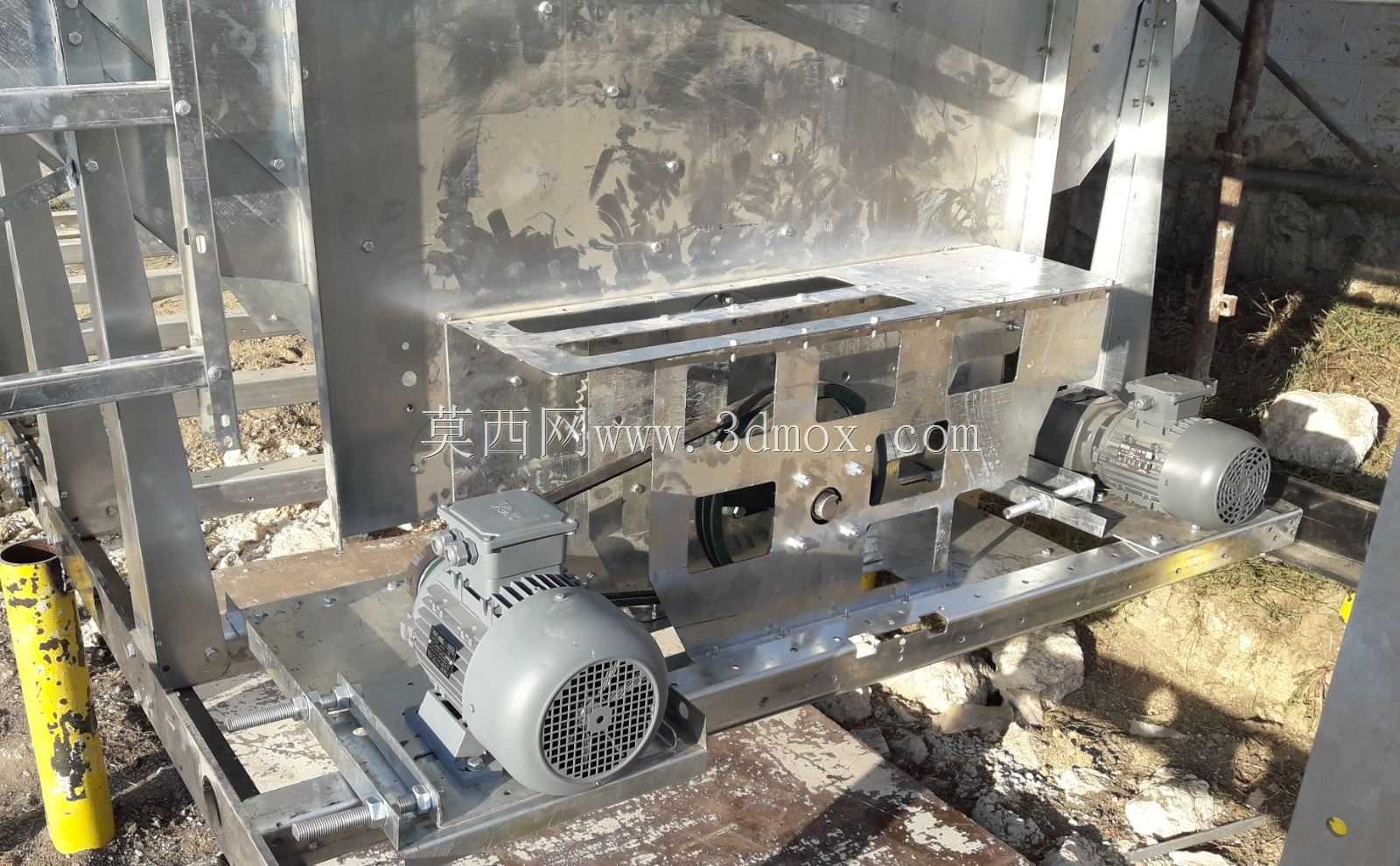

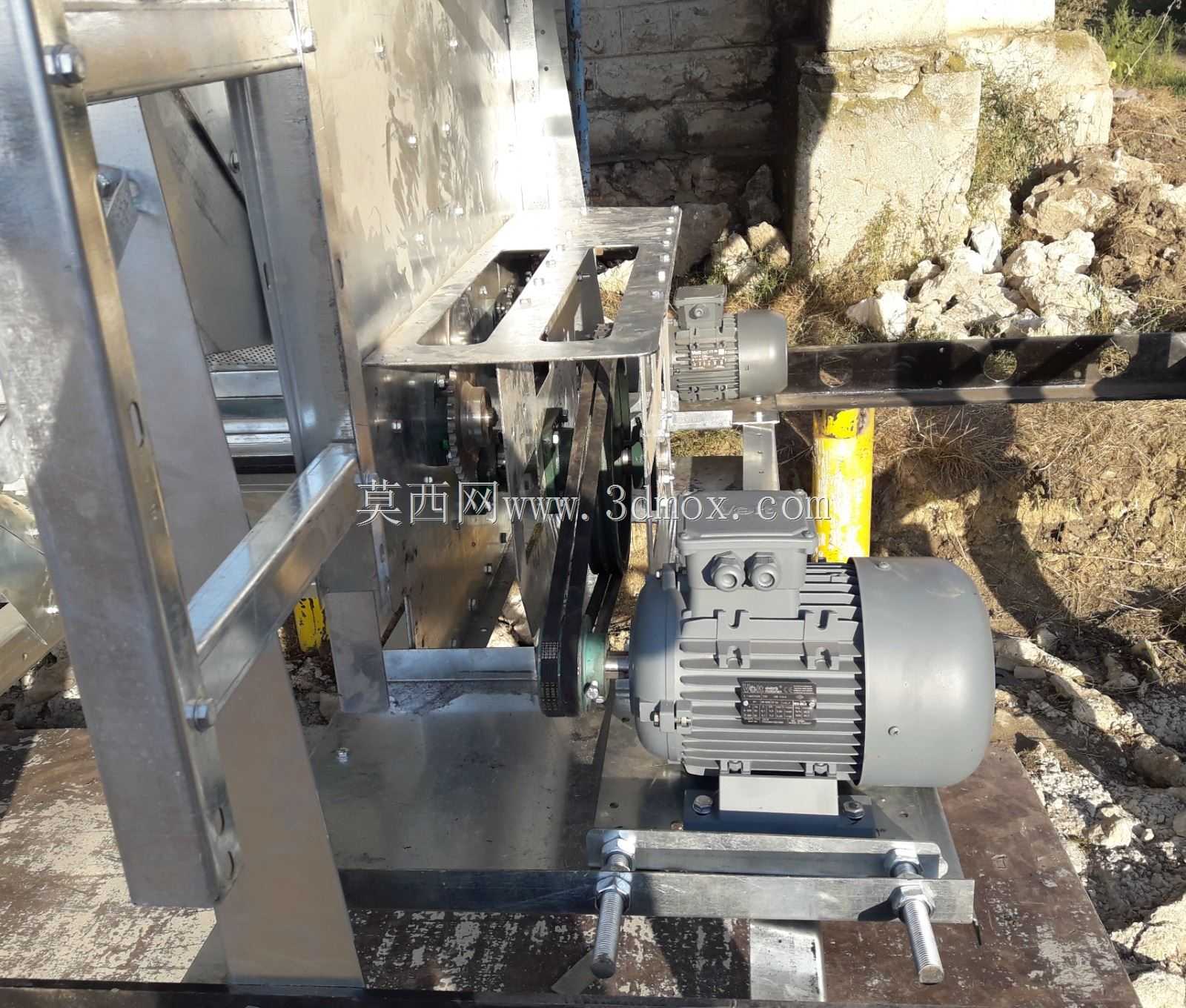

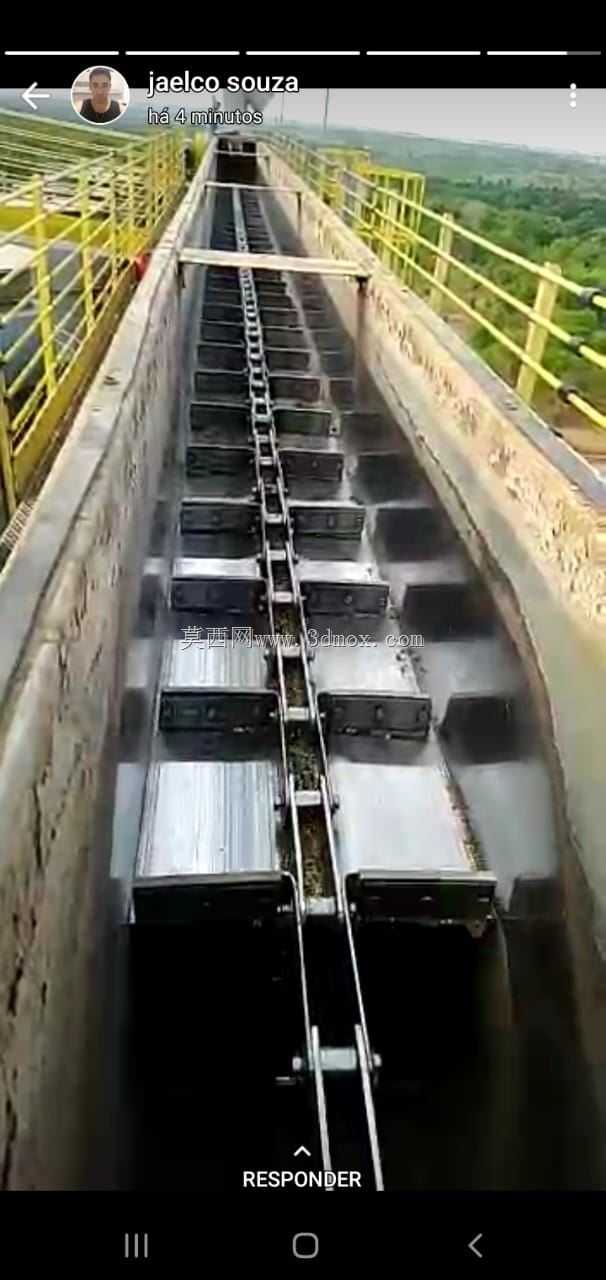

该链式输送驱动装置主要应用于散料、干果类物料的连续输送产线场景，常见于农产品加工、食品烘干、小型物料分拣输送的生产线工位，作为链式输送机的核心动力输出单元，负责为整条输送链提供稳定的转速与扭矩输出，保障输送链条匀速平稳运行，避免出现卡链、跳齿、输送速度不均导致的物料堆积、散落问题。装置整体采用侧装式封闭腔体结构设计，主体框架由两块平行的安装侧板通过支撑柱连接形成稳定的安装腔体，所有传动部件均布置在腔体内部，既可以避免生产环境中的粉尘、碎屑侵入传动啮合部位造成部件磨损，也能防止传动部件外露引发的生产安全隐患，适配多粉尘、有少量物料飞溅的烘干、分拣作业环境。动力输入轴从装置侧端伸出，可对接驱动电机的输出端，输入侧采用带轮传动结构，通过多楔带将动力传递至链轮轴，带传动结构自带一定的缓冲吸振能力，能够抵消电机启动瞬间的冲击载荷，同时带轮位置预留了张紧调节空间，可通过调整带轮的相对位置补偿皮带长期运行产生的松弛量，维持稳定的传动比。链轮轴端安装适配对应链条节距的驱动链轮，与输送链条精准啮合，将旋转运动转化为链条的直线输送运动。设计过程中重点匹配了链速与链轮齿数、输入转速的对应关系，通过链节距、链轮齿数、输入转速的参数匹配，可精准控制链条的运行线速度，满足不同物料输送的节拍要求，例如针对易碎的干果类物料，可匹配较低的输出转速避免物料输送过程中磕碰破损，针对流动性好的谷物类物料可适当提升输送效率。装置的安装边界预留了标准化的安装孔位，可直接固定在输送机机架的侧端安装位，输入轴、输出链轮的位置尺寸符合通用小型链式输送机的安装规范，无需额外改制机架即可完成替换安装，整体结构紧凑，传动路径短，传动效率损失小，日常维护仅需定期检查皮带张紧度与链轮啮合状态即可，适配中小型连续输送生产线的动力配套需求，能够在-10℃到60℃的作业环境下长期稳定运行，可适配核桃、榛子、谷物等多种颗粒状、小块状物料的输送作业场景。
