带减速驱动单元的皮带输送传动结构

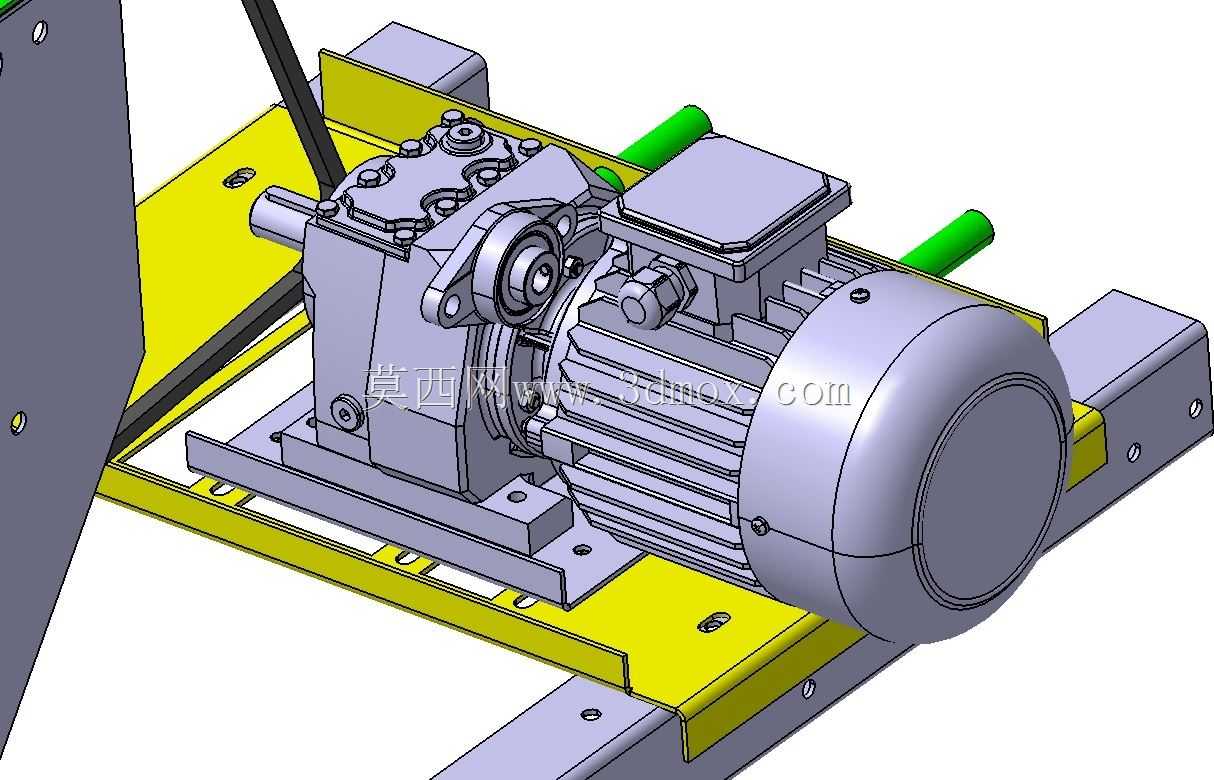

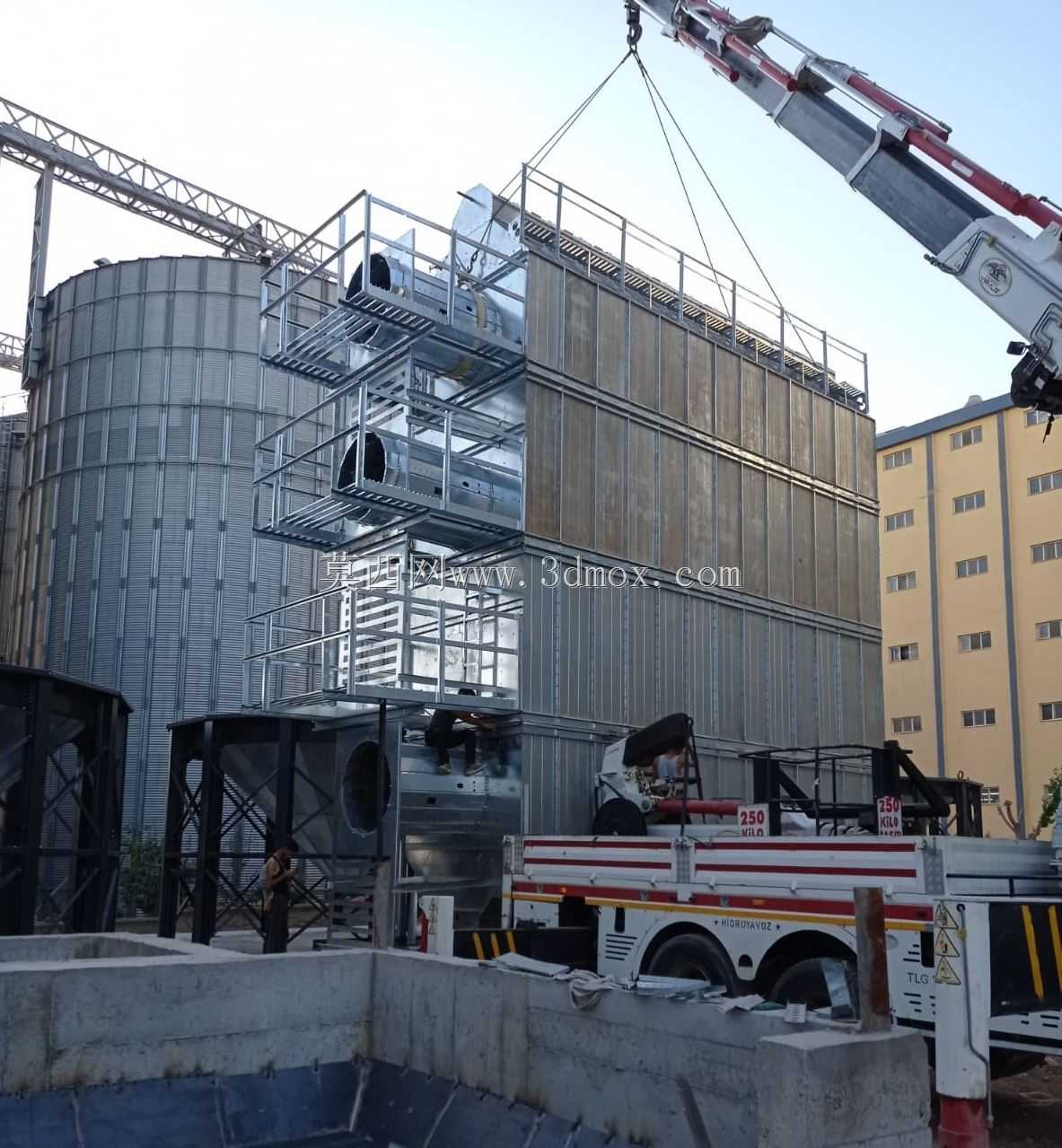

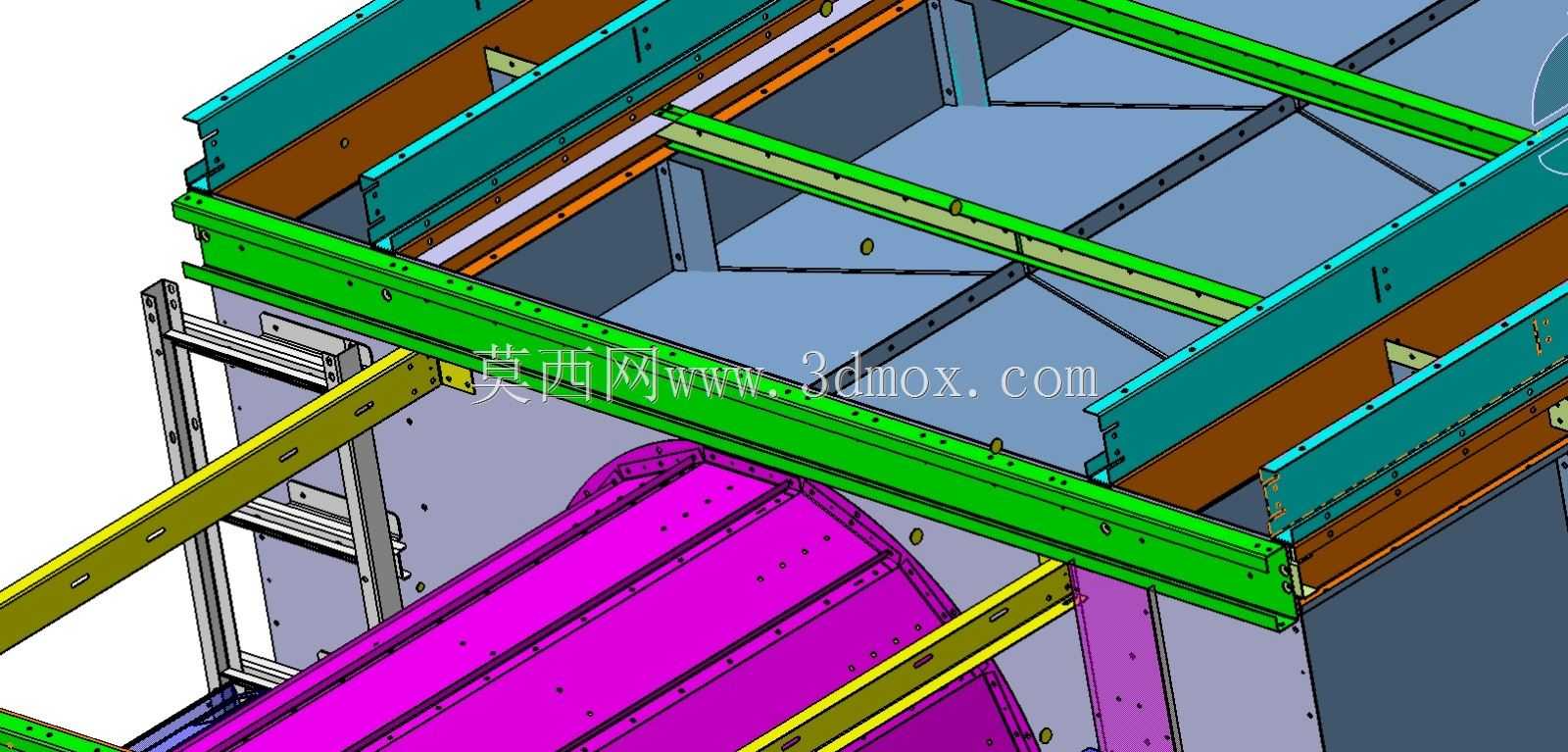

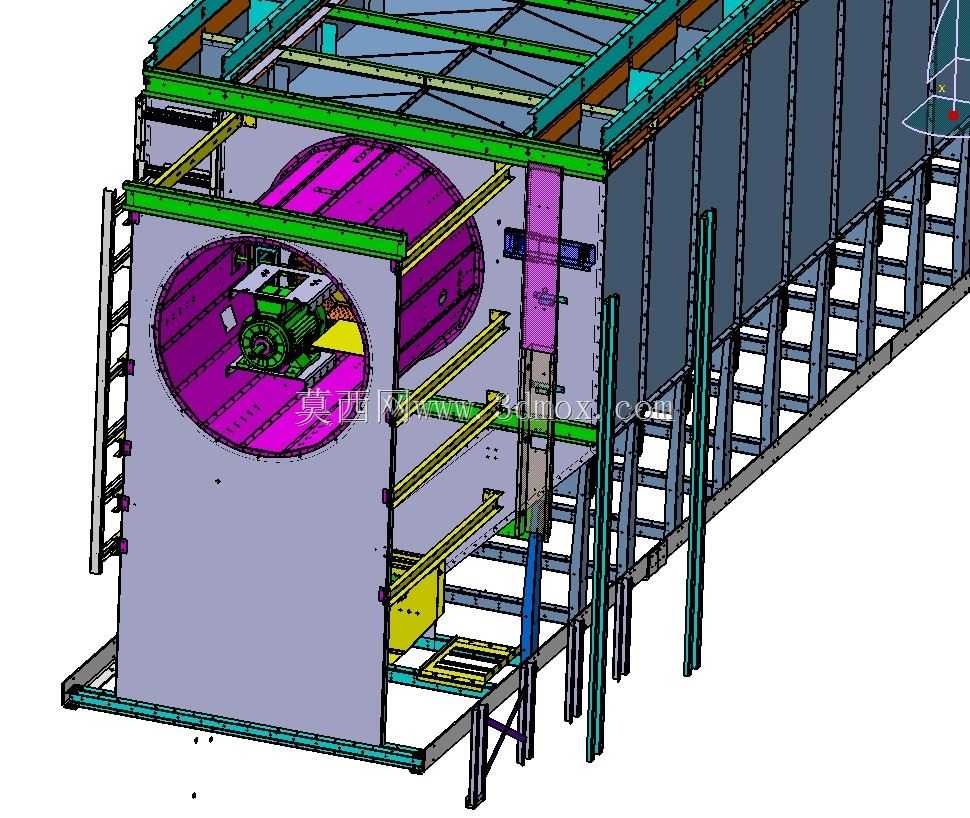

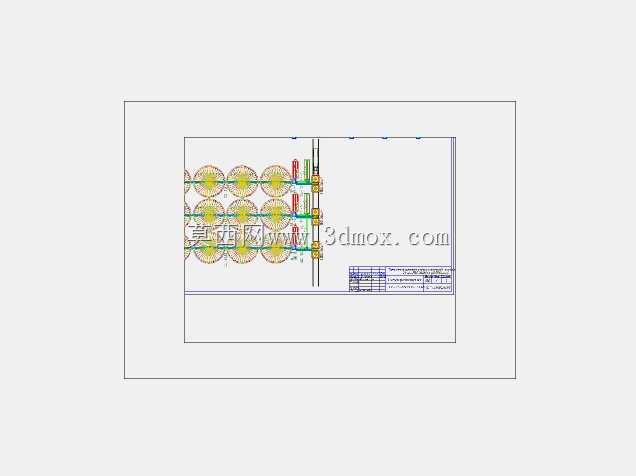

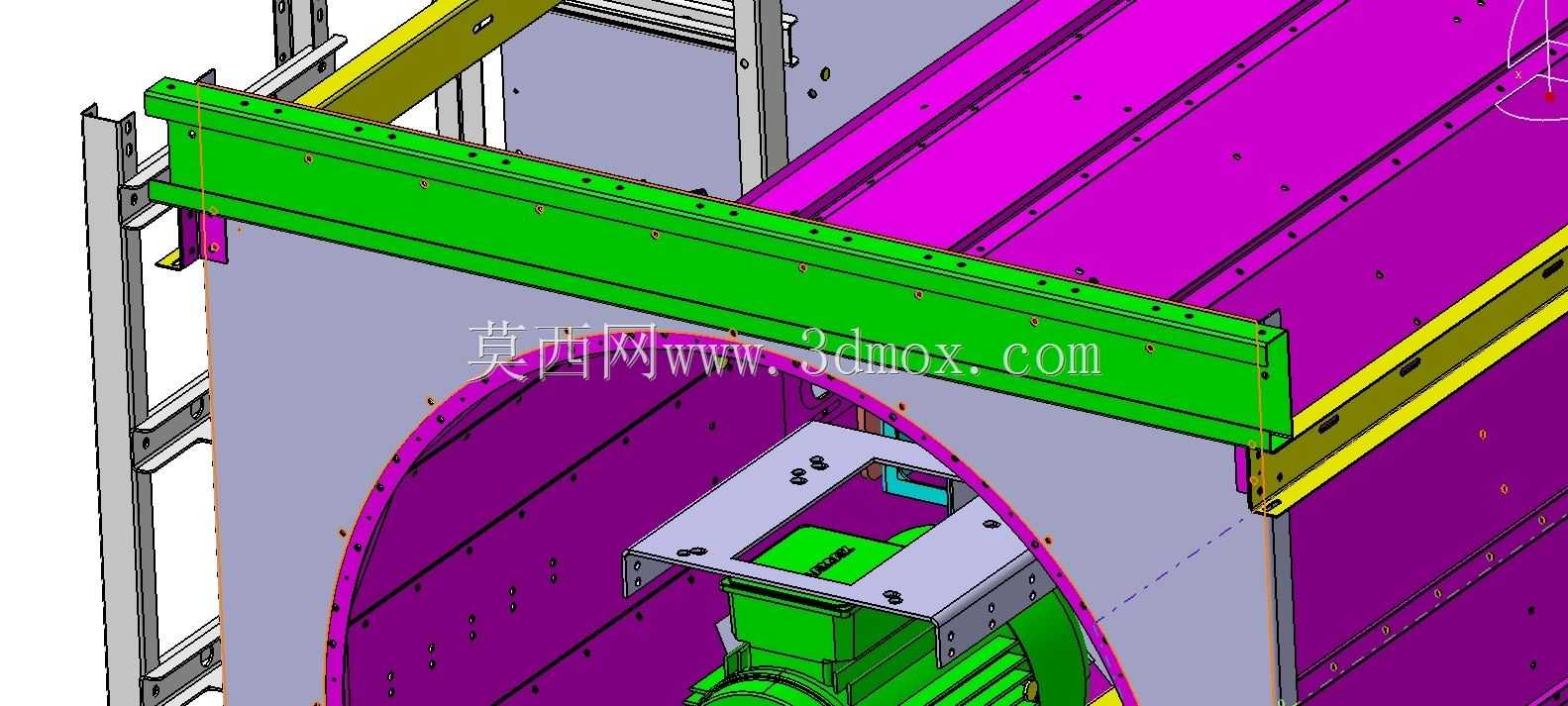

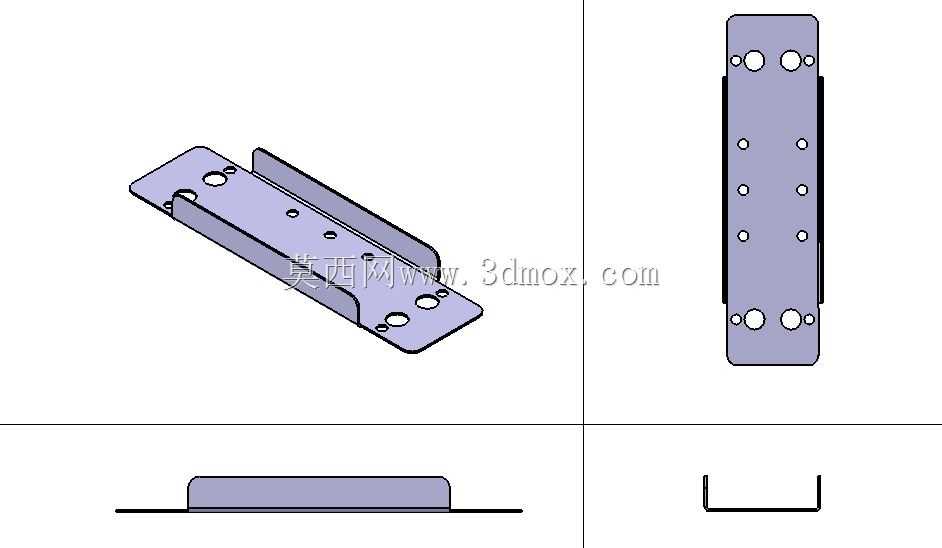

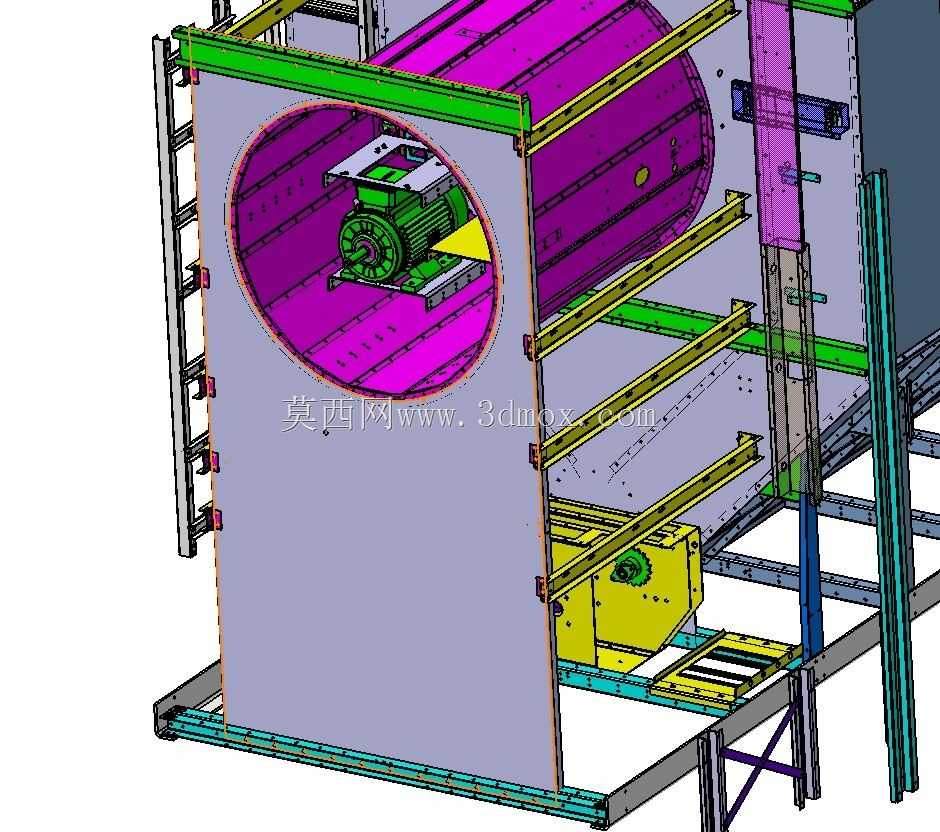

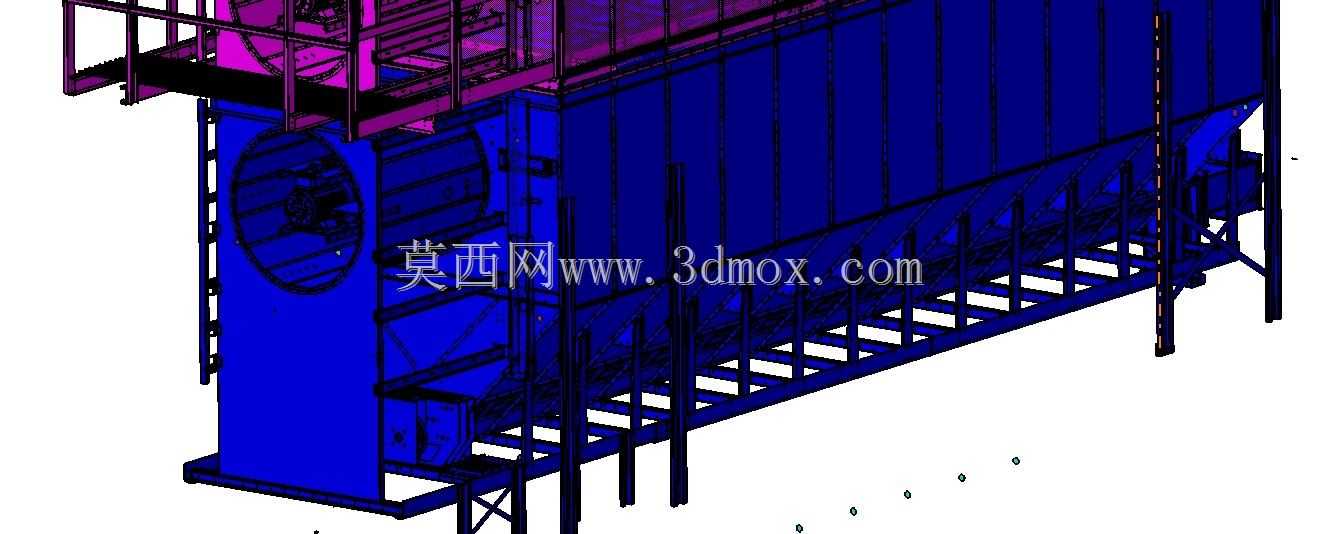

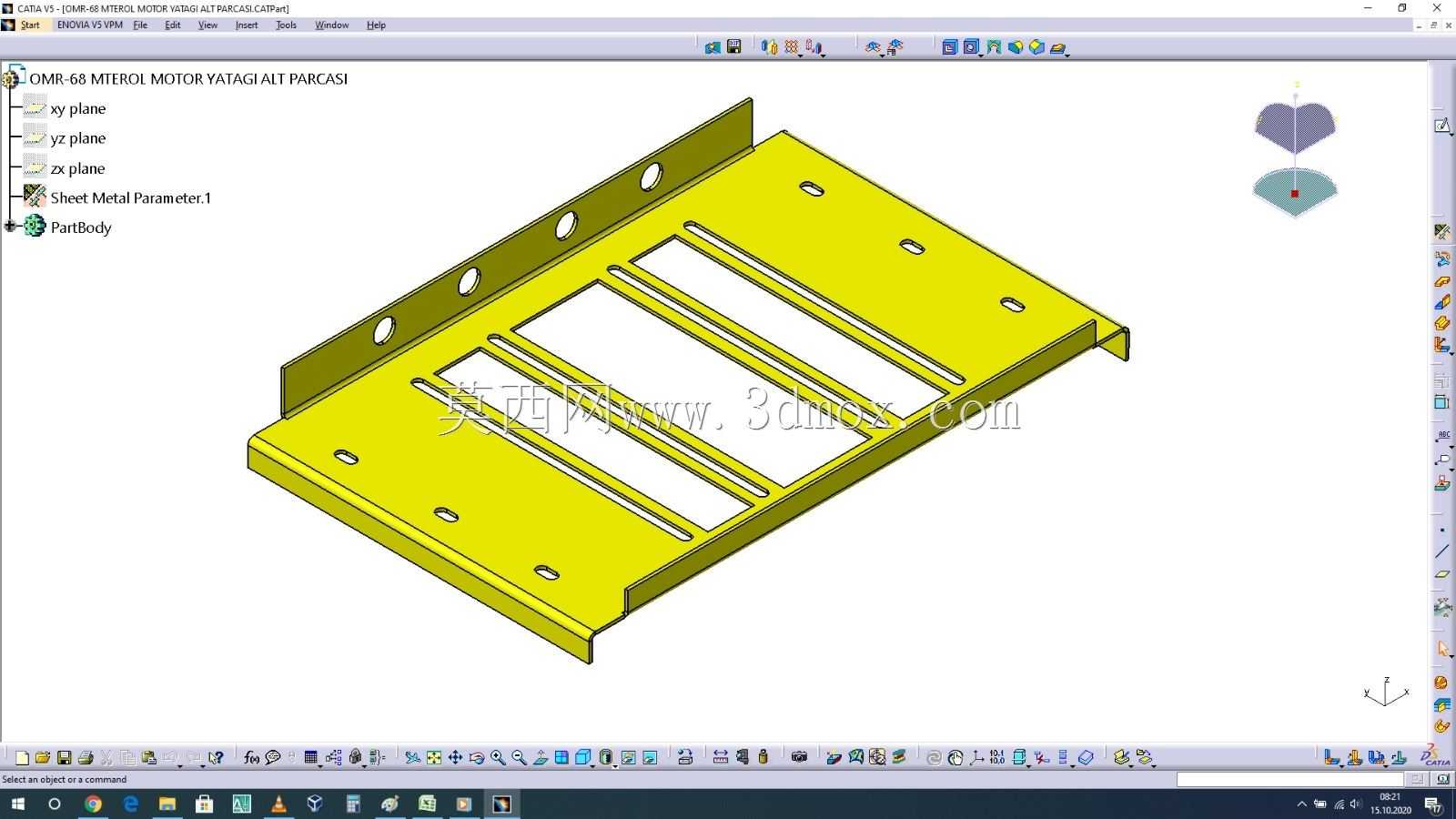

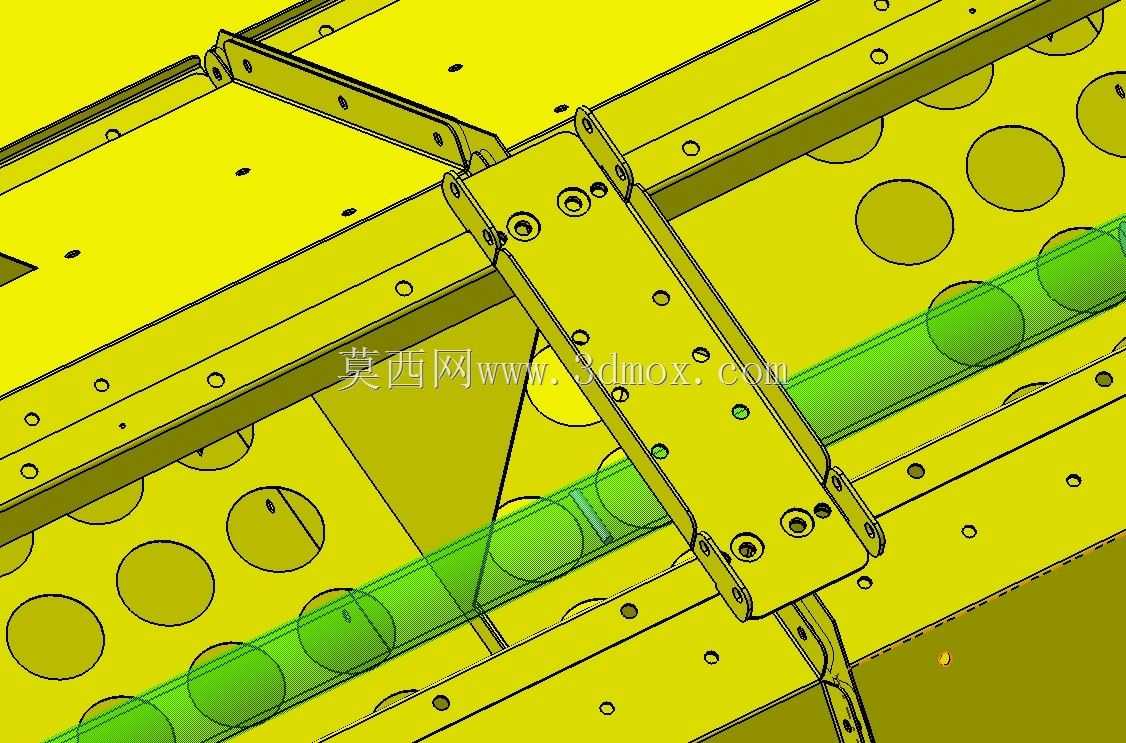

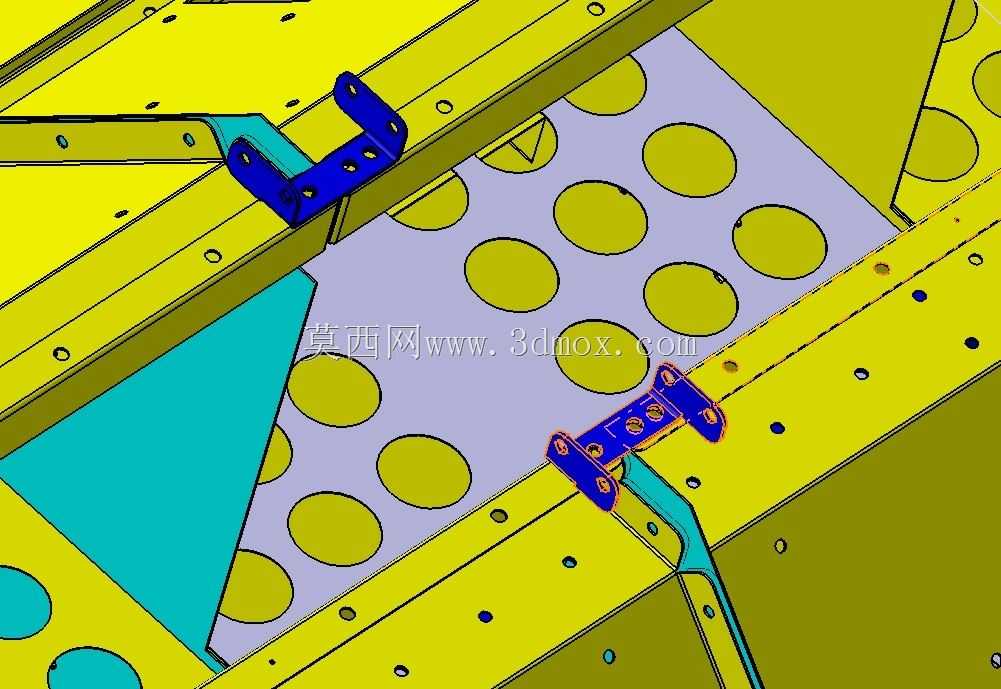

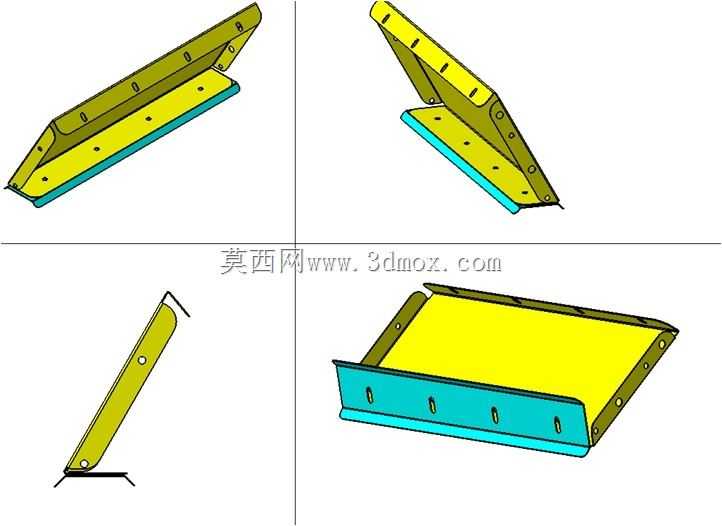

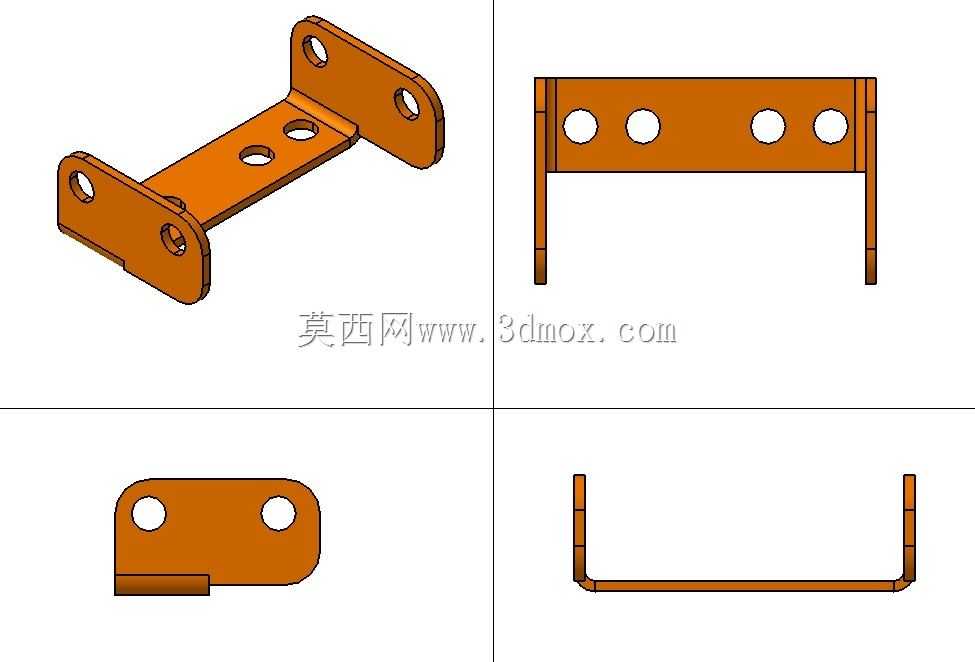

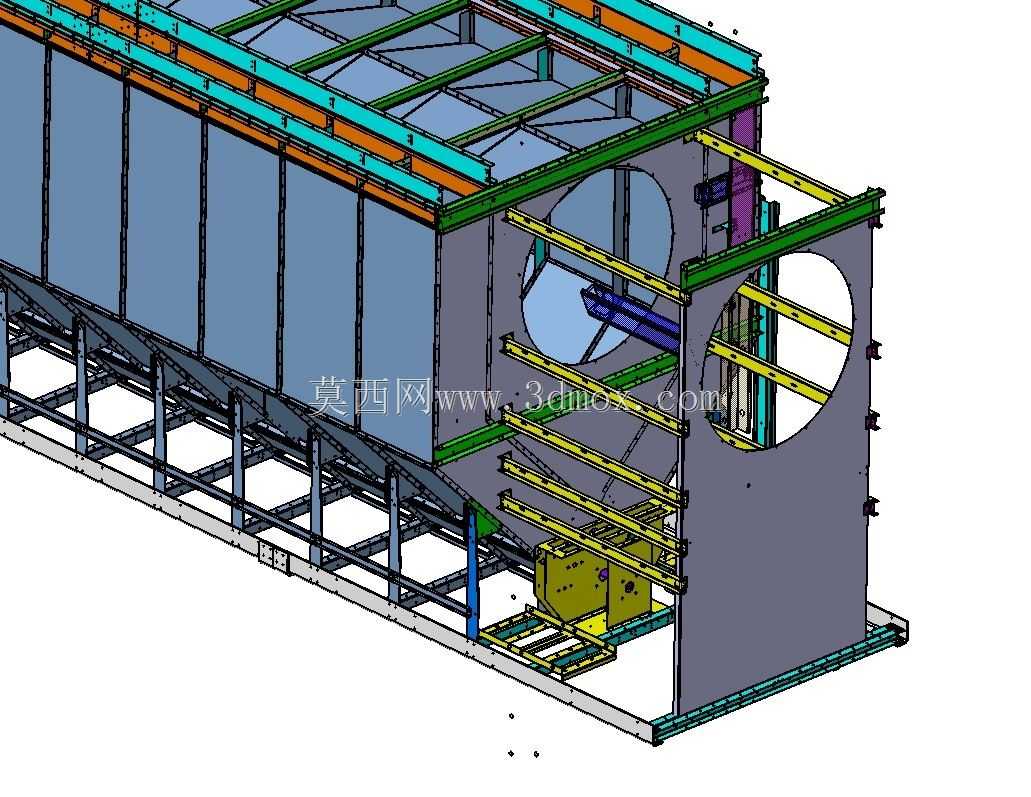

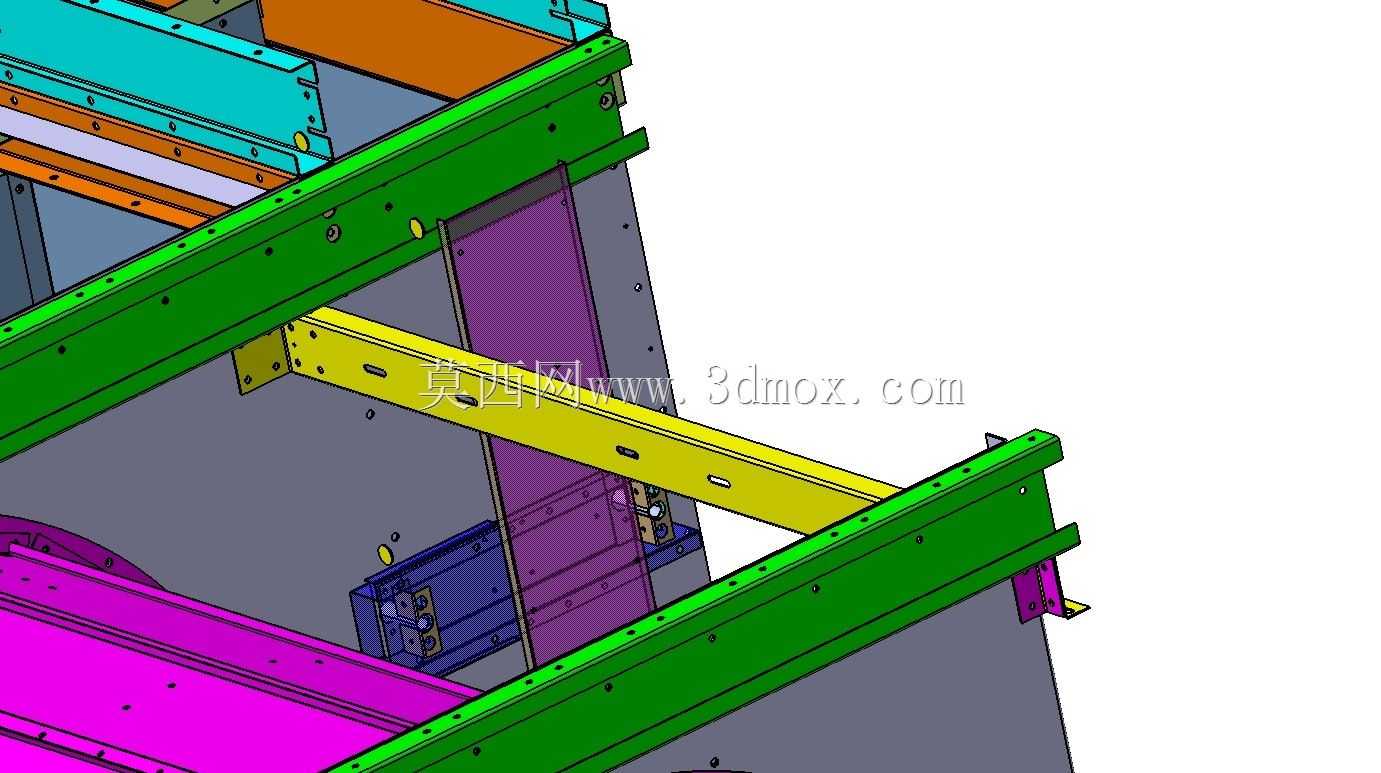

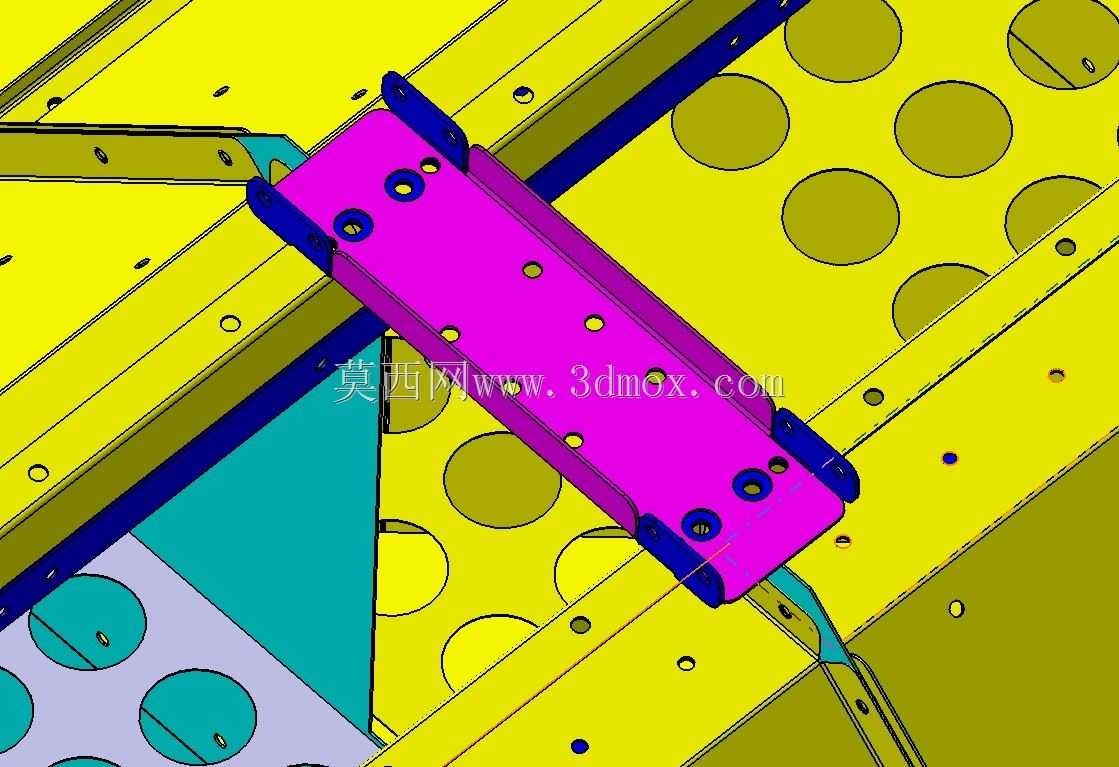

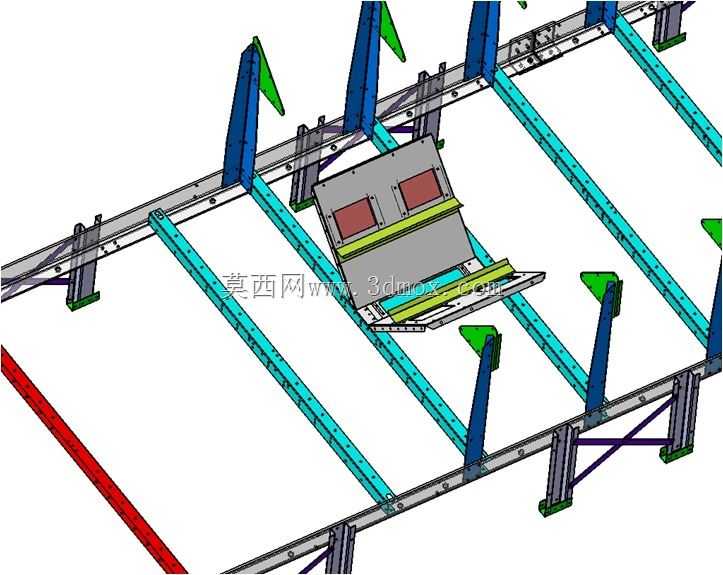

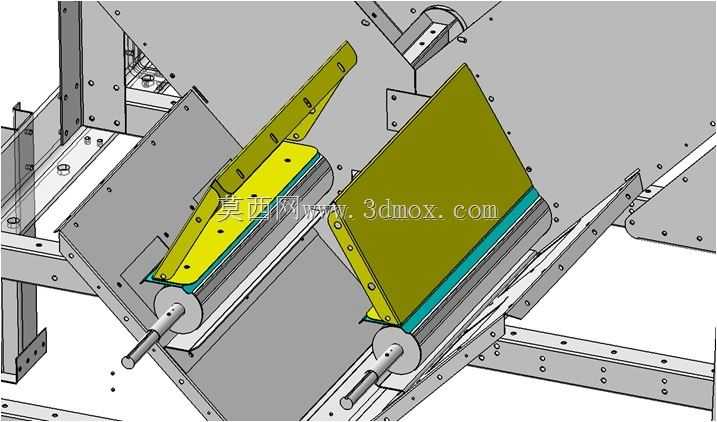

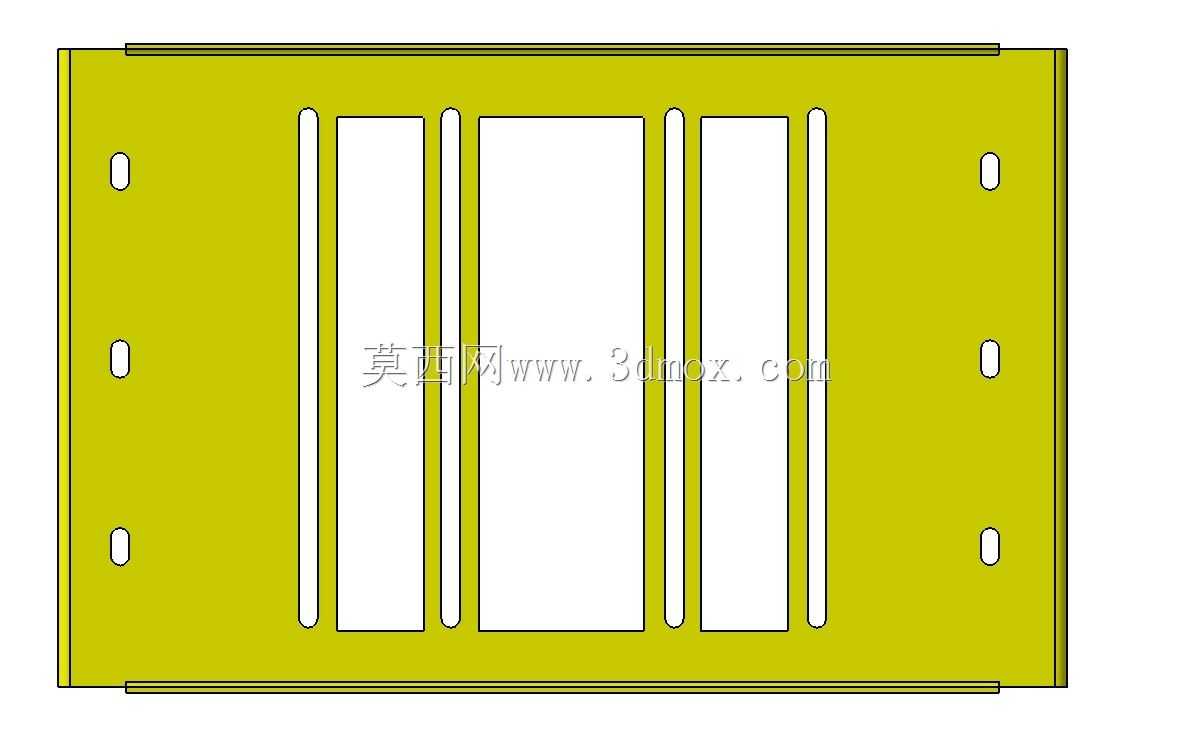

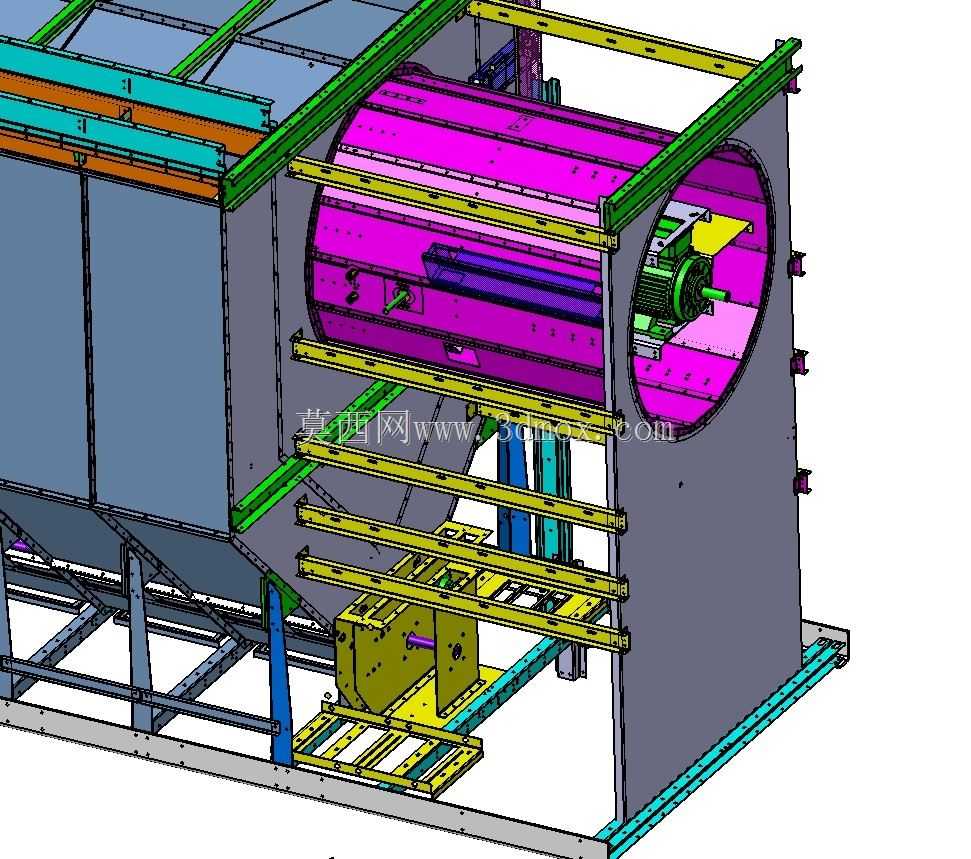

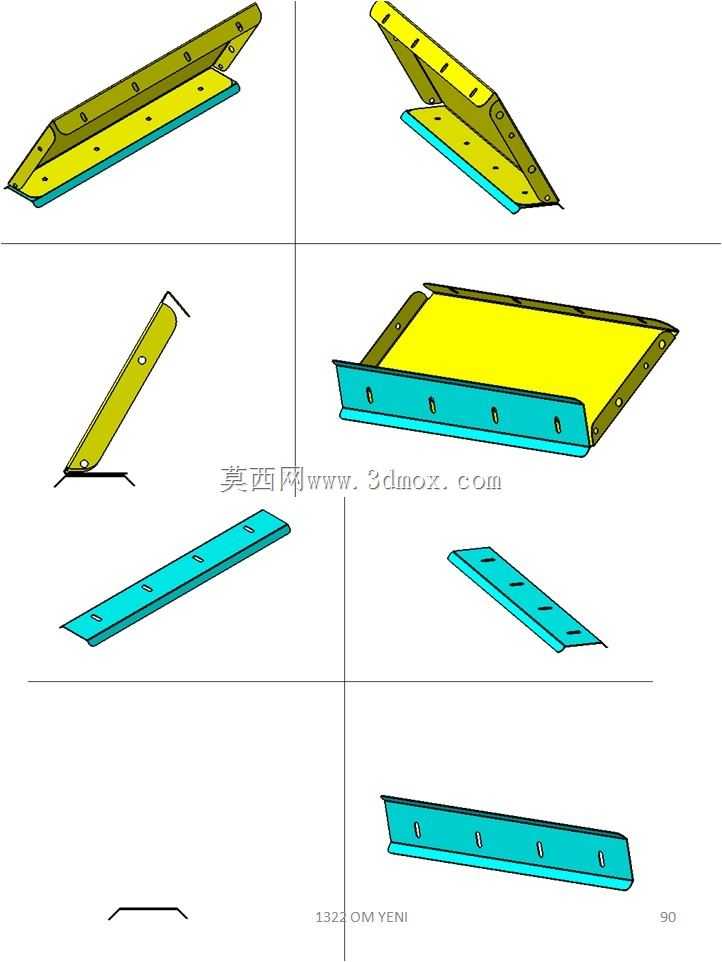

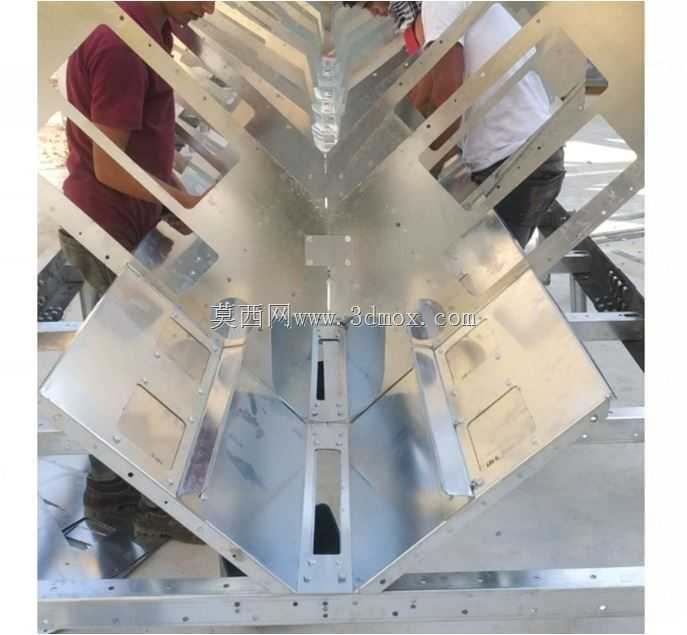

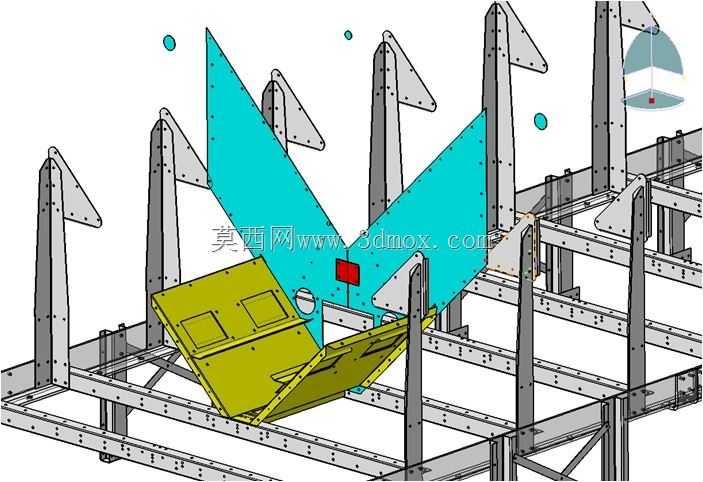

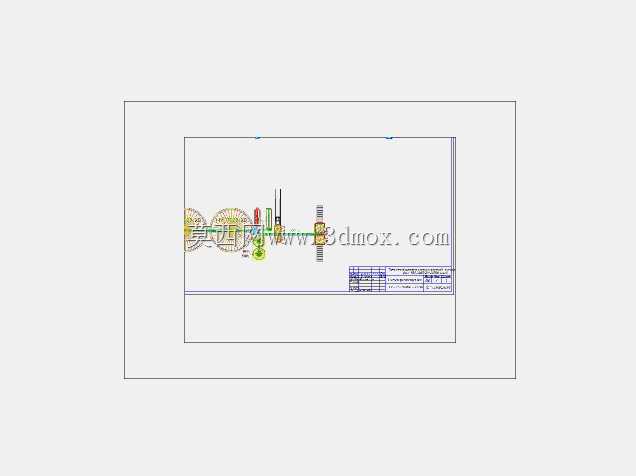

该传动结构是皮带输送设备的核心动力输出单元，主要应用于各类轻型散料输送、成品件分拣输送、农产品烘干输送等工业生产场景，是保障输送线稳定运行、精准传递动力的关键组成部分，可适配核桃烘干、鹰嘴豆烘干、谷物烘干等多类农产品加工输送线，也可用于轻工包装、电子件装配等常规皮带输送场景，为整条输送线提供可靠的动力输出与张力控制支撑。从实际用途来看，该结构核心作用是将电机输出的高转速低扭矩动力，经减速单元转换为适配皮带输送的低转速大扭矩动力，同时通过合理的安装布局保障皮带运行时的有效张力，避免皮带打滑、跑偏等常见故障，确保传送带能够平稳承载物料完成水平或小倾角的输送作业，有效张力作为传送带总张力的核心做功部分，直接决定了输送线的实际负载能力，该结构通过紧边与松边的张力差值控制，可稳定输出适配不同物料重量的有效拉力，保障输送过程不打滑、不丢转。在功能特性上，该驱动单元采用一体化集成设计，将驱动电机与减速箱体直接刚性连接，减少了中间传动环节的动力损耗，传动效率更高；安装底座采用可调式腰型孔设计，可在安装与后期维护时快速调整电机与减速箱的相对位置，实现皮带张紧度的便捷调节，无需额外增设复杂的张紧轮结构即可满足张力调整需求；两侧伸出的输出轴端可适配双端驱动的输送辊，适配宽幅皮带的同步驱动需求，避免单侧驱动带来的皮带跑偏问题。从设计思路来看，该结构优先考虑了工业现场的安装便捷性与维护便利性，整体采用卧式安装布局，底座与输送线机架的黄色安装板采用螺栓连接，安装板预留的多组安装孔位可适配不同宽度的输送线机架，无需对原有输送架进行大规模改造即可完成替换安装；整体结构的重心集中在安装底座中心区域，运行时的振动更小，可有效降低长期运行带来的连接螺栓松动风险；电机尾部的散热筋结构采用大间距设计，可适配多粉尘的农产品烘干、物料输送场景，避免粉尘堆积影响电机散热效果。在外形尺寸与安装边界上，该驱动单元整体长度适配常规400-800mm带宽的输送线安装需求，安装底座的横向安装孔距可覆盖多数中小型输送线的机架安装尺寸，输出轴的中心高与常规输送辊的安装高度匹配，无需额外调整辊筒高度即可完成对接；整体高度控制在合理范围内，不会额外占用输送线下方的维护空间，电机接线盒的位置预留了充足的接线操作空间，侧面的安装固定点可适配常规的线缆走线支架安装，整体安装边界清晰，可快速嵌入各类常规皮带输送线的驱动端位置完成装配。
