网带式物料烘干输送装置结构设计方案

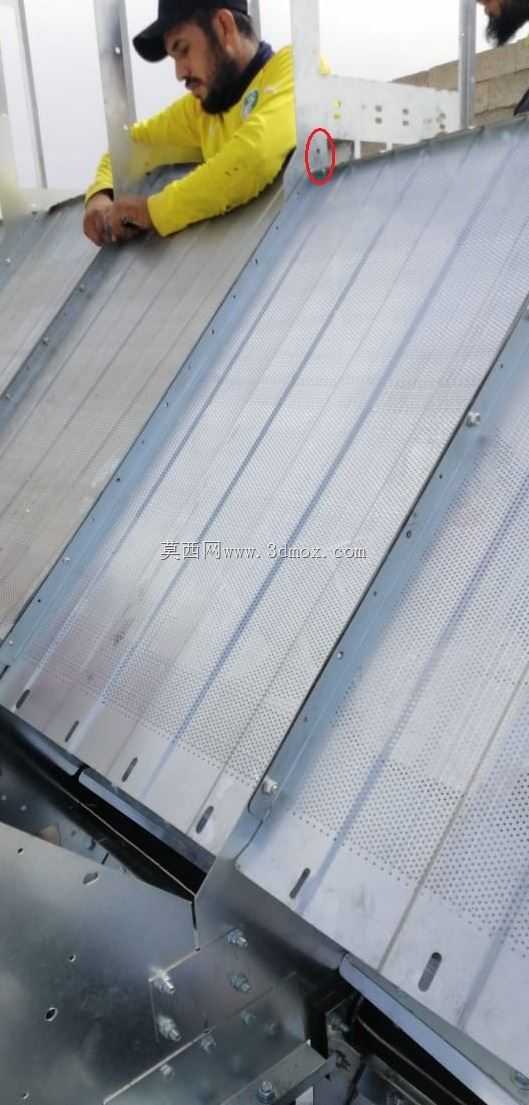

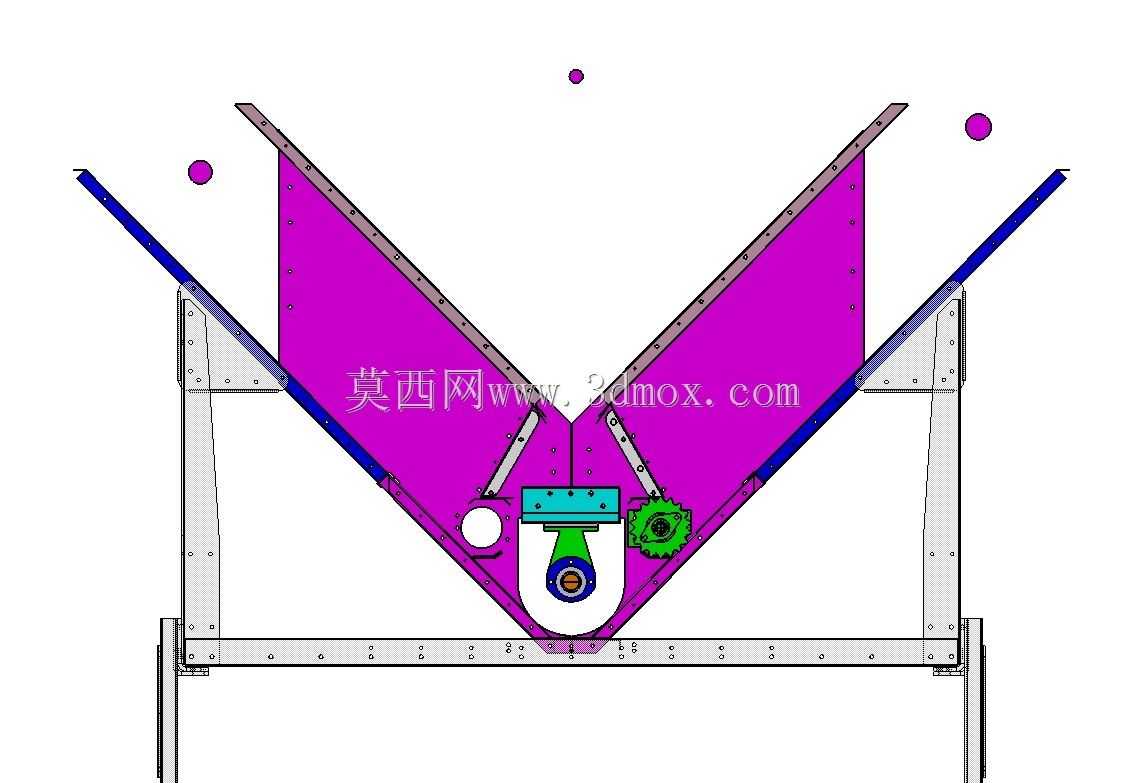

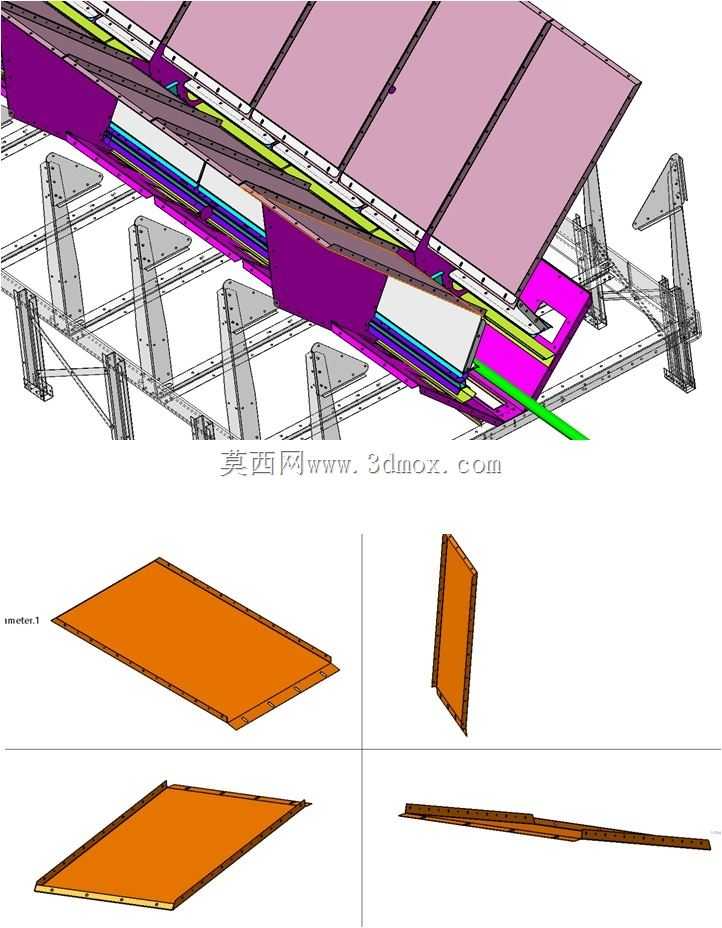

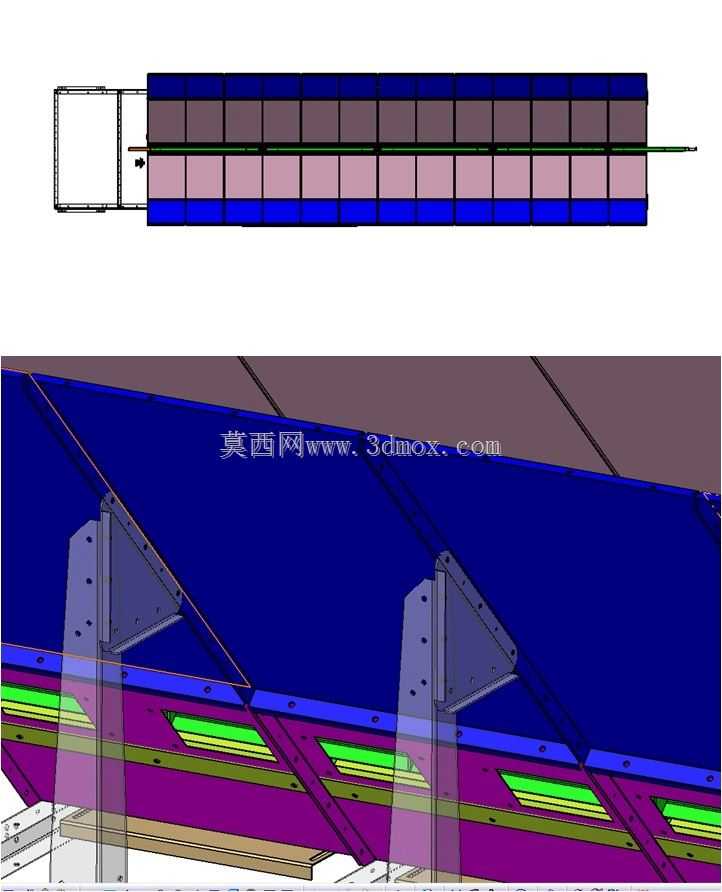

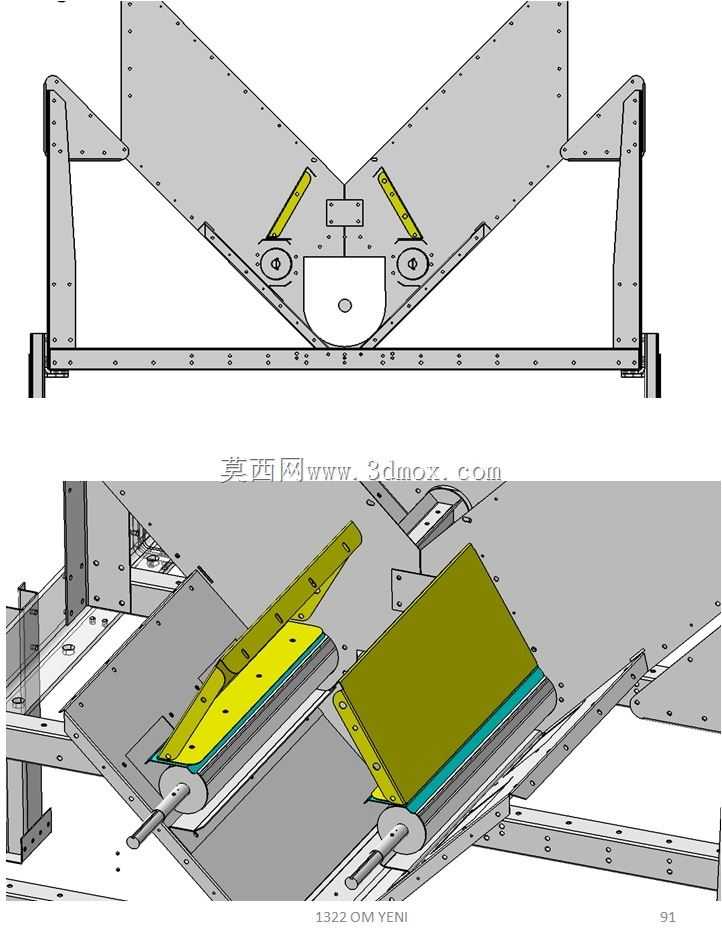

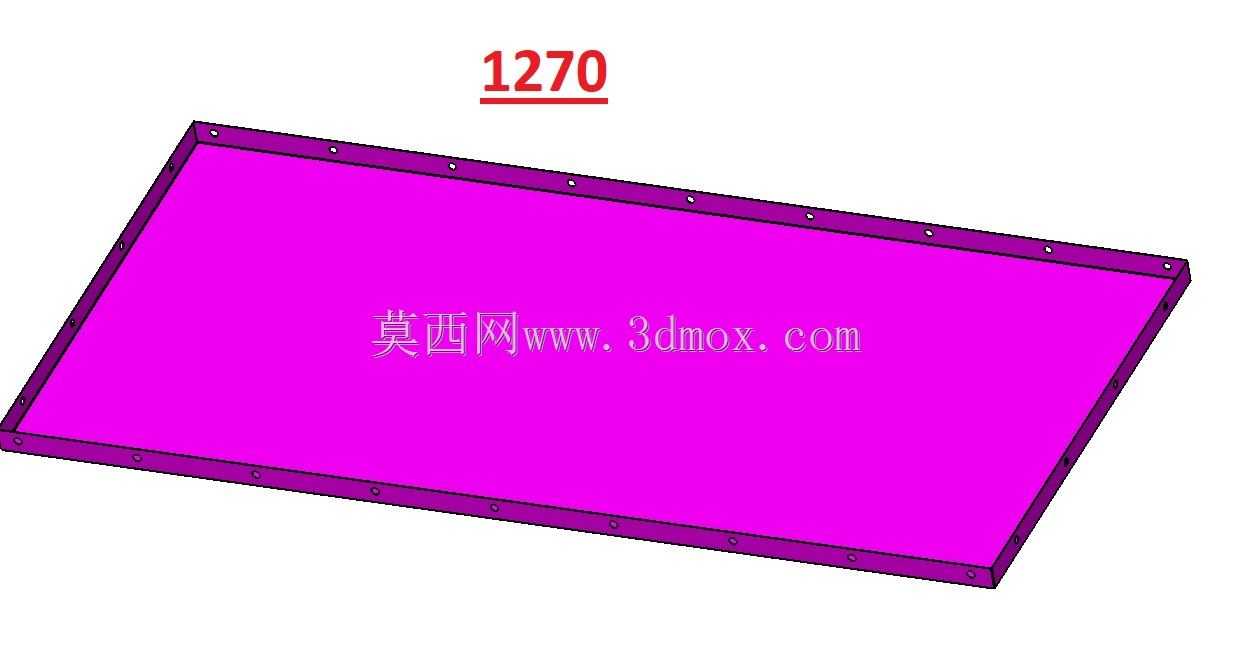

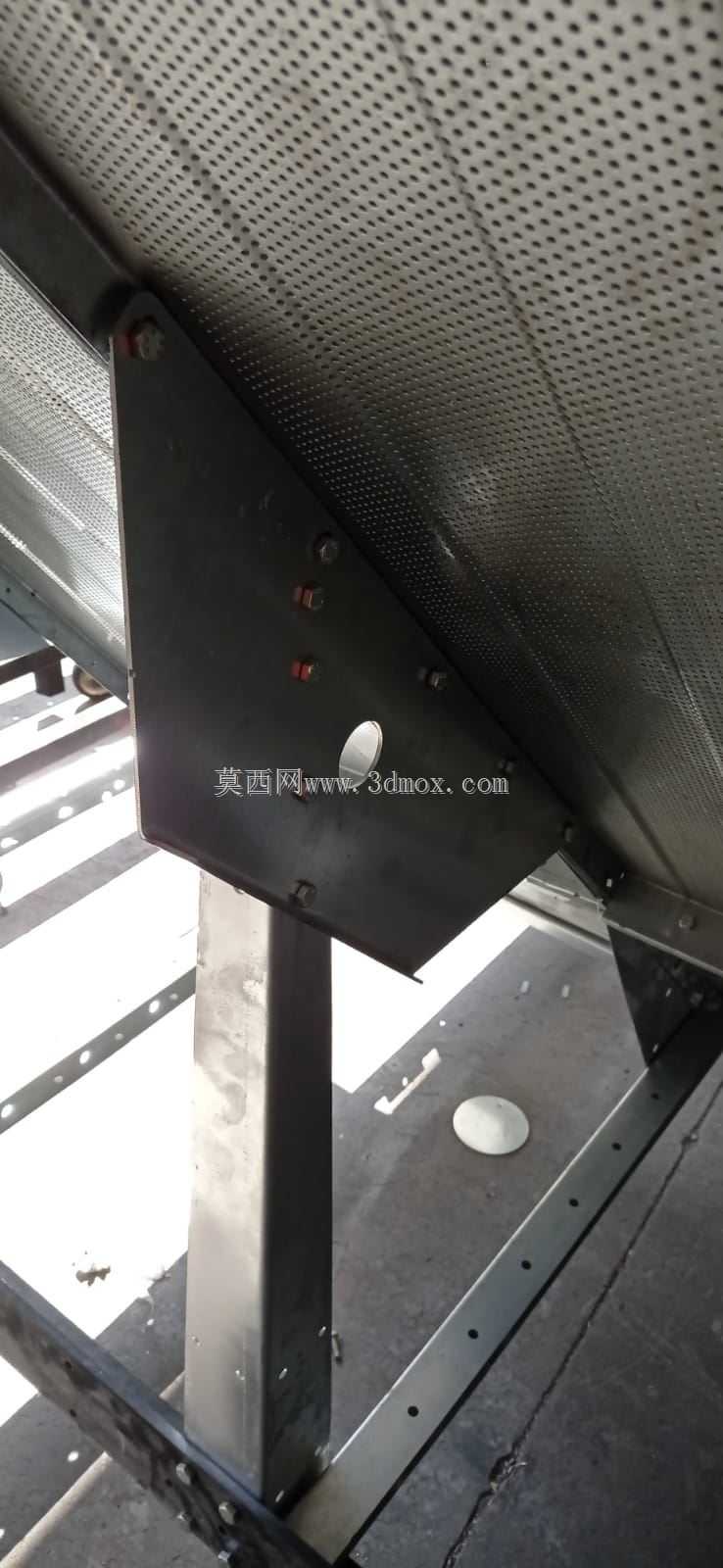

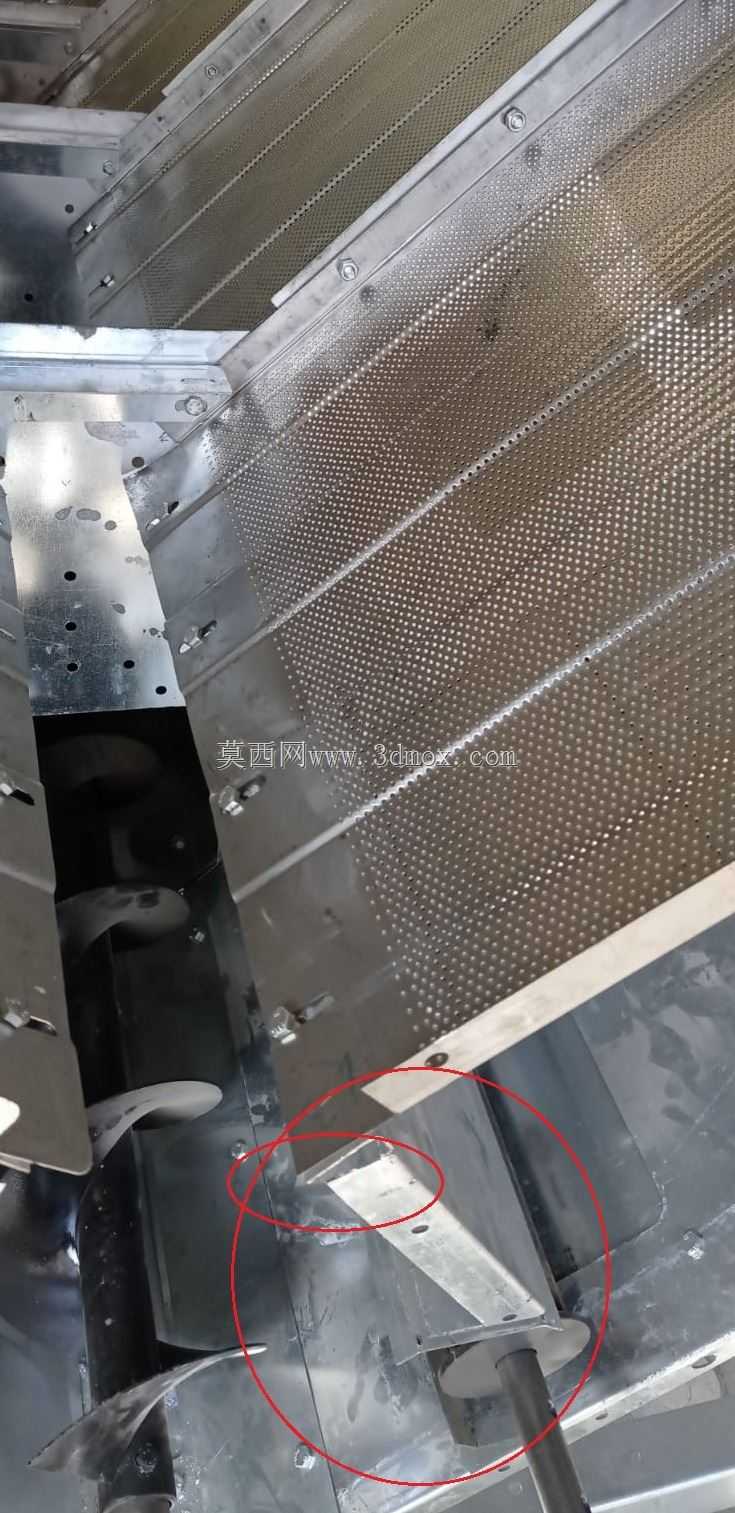

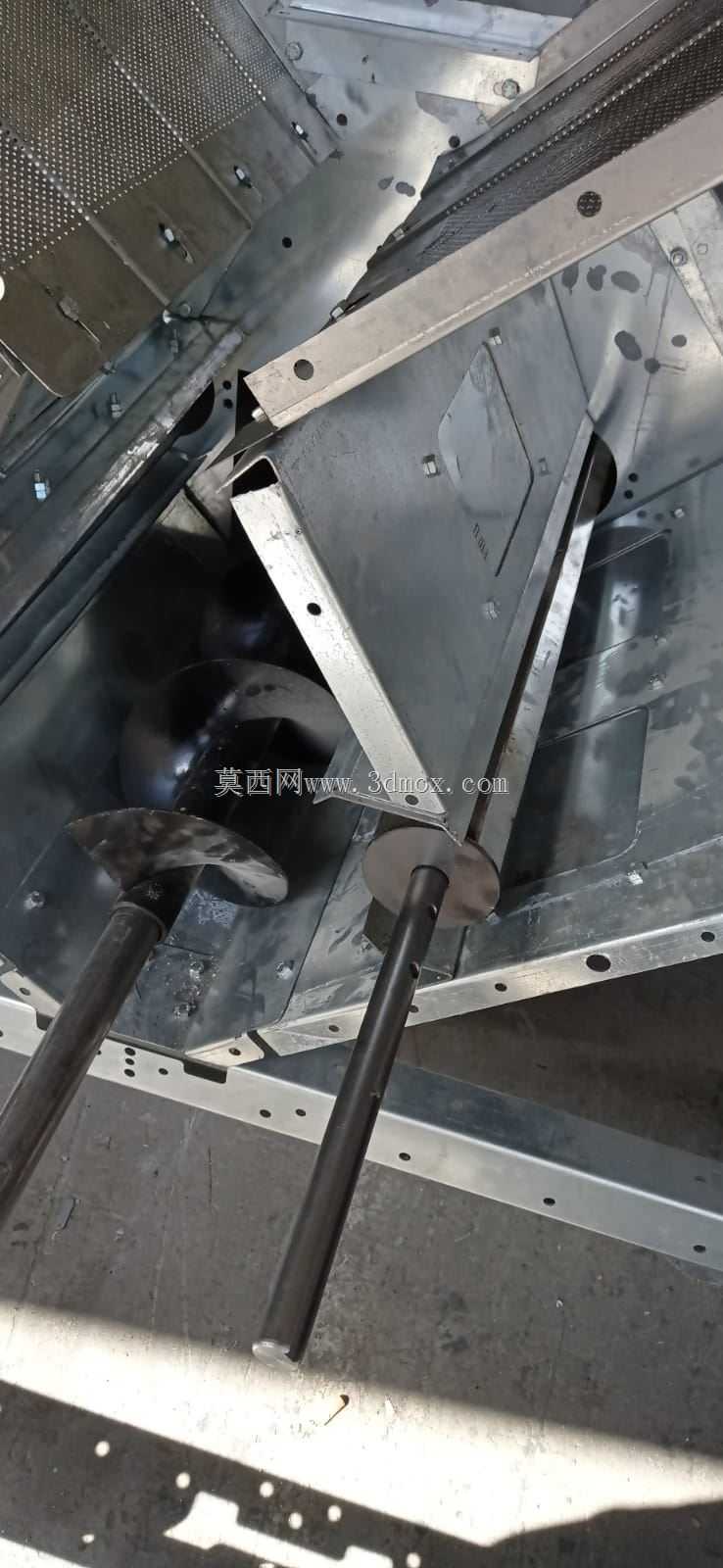

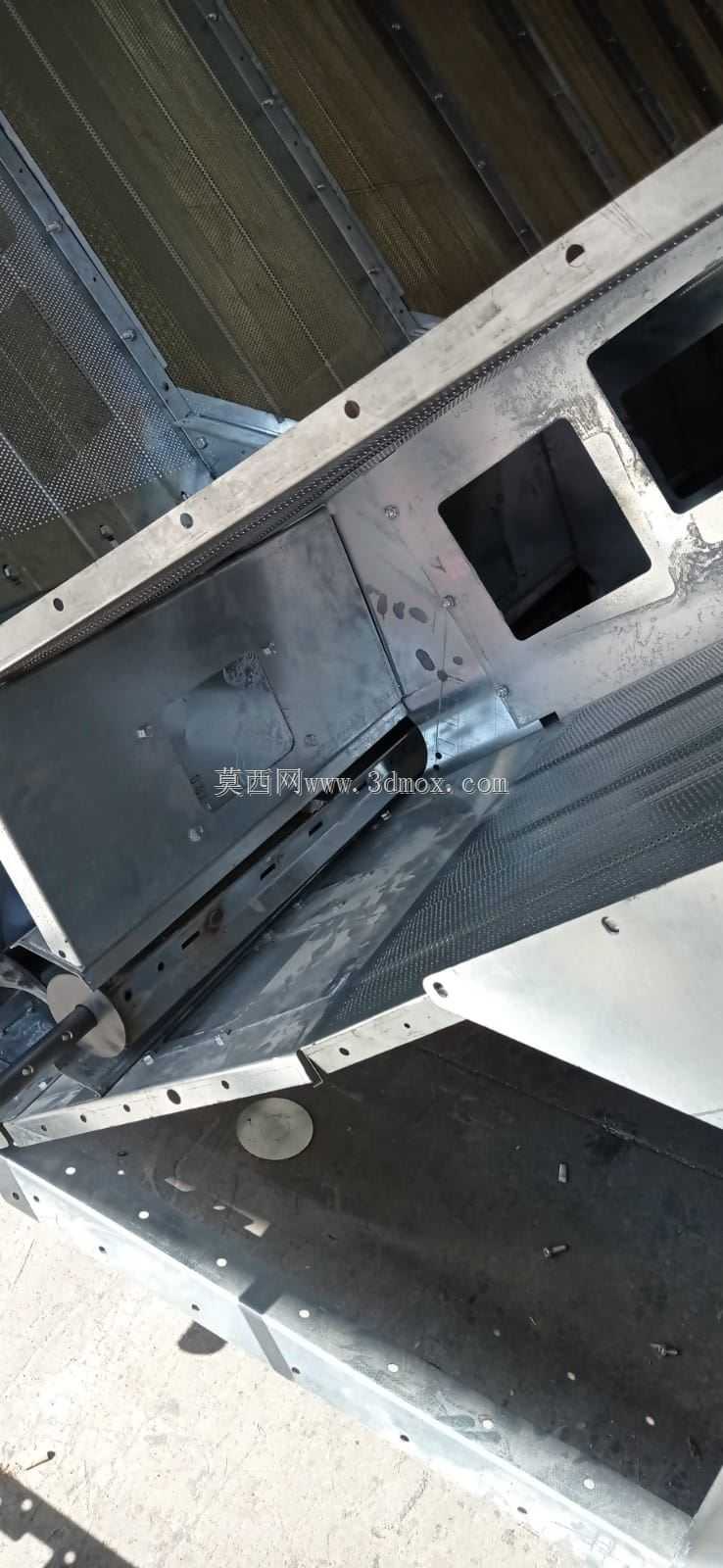

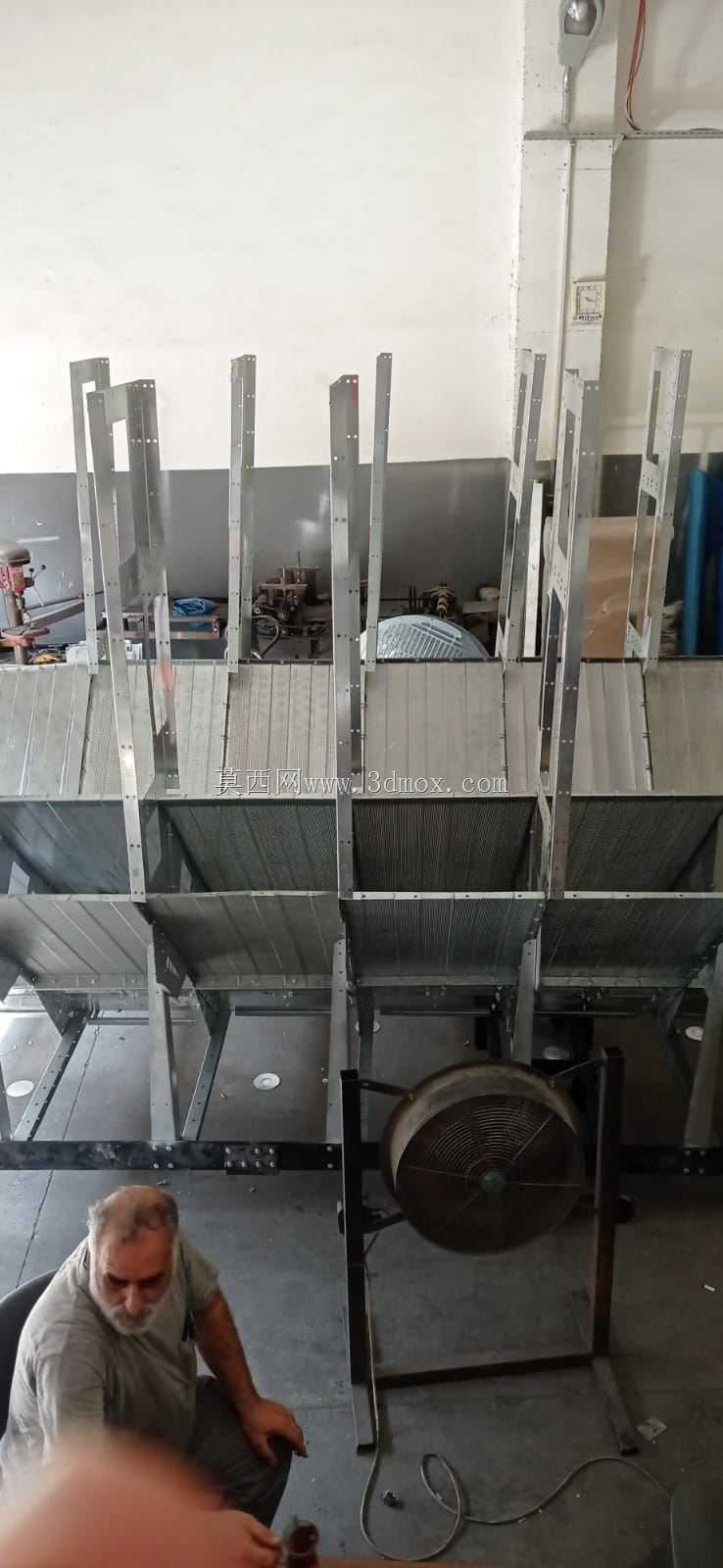

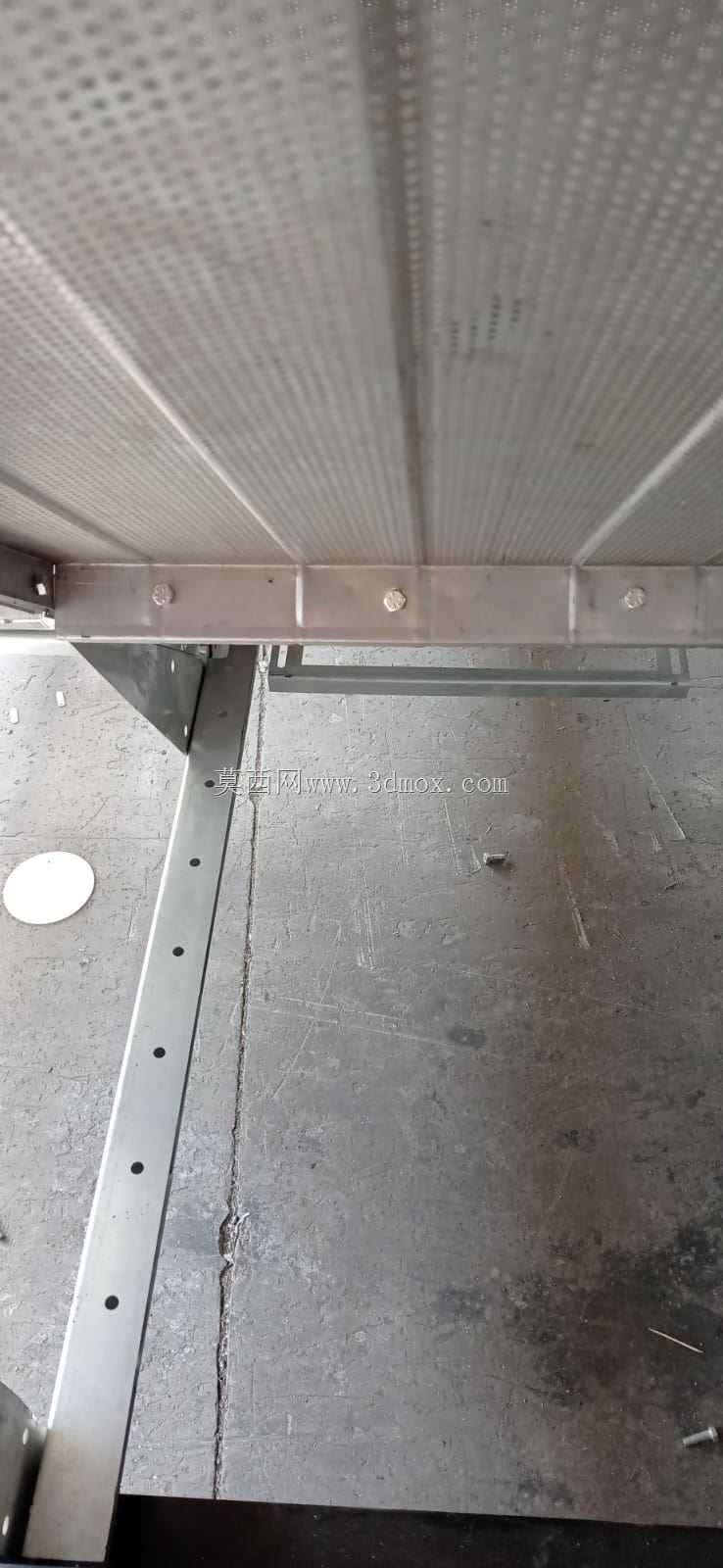

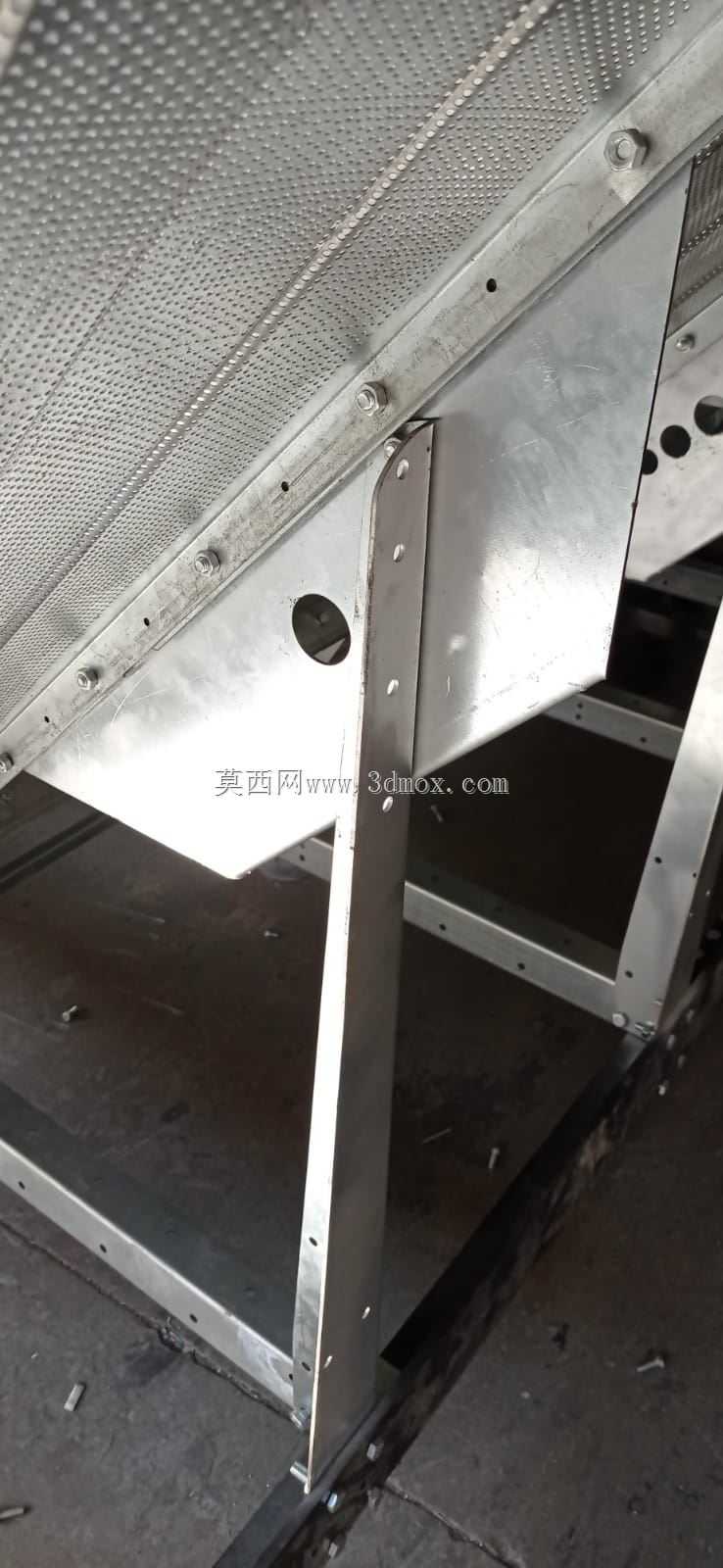

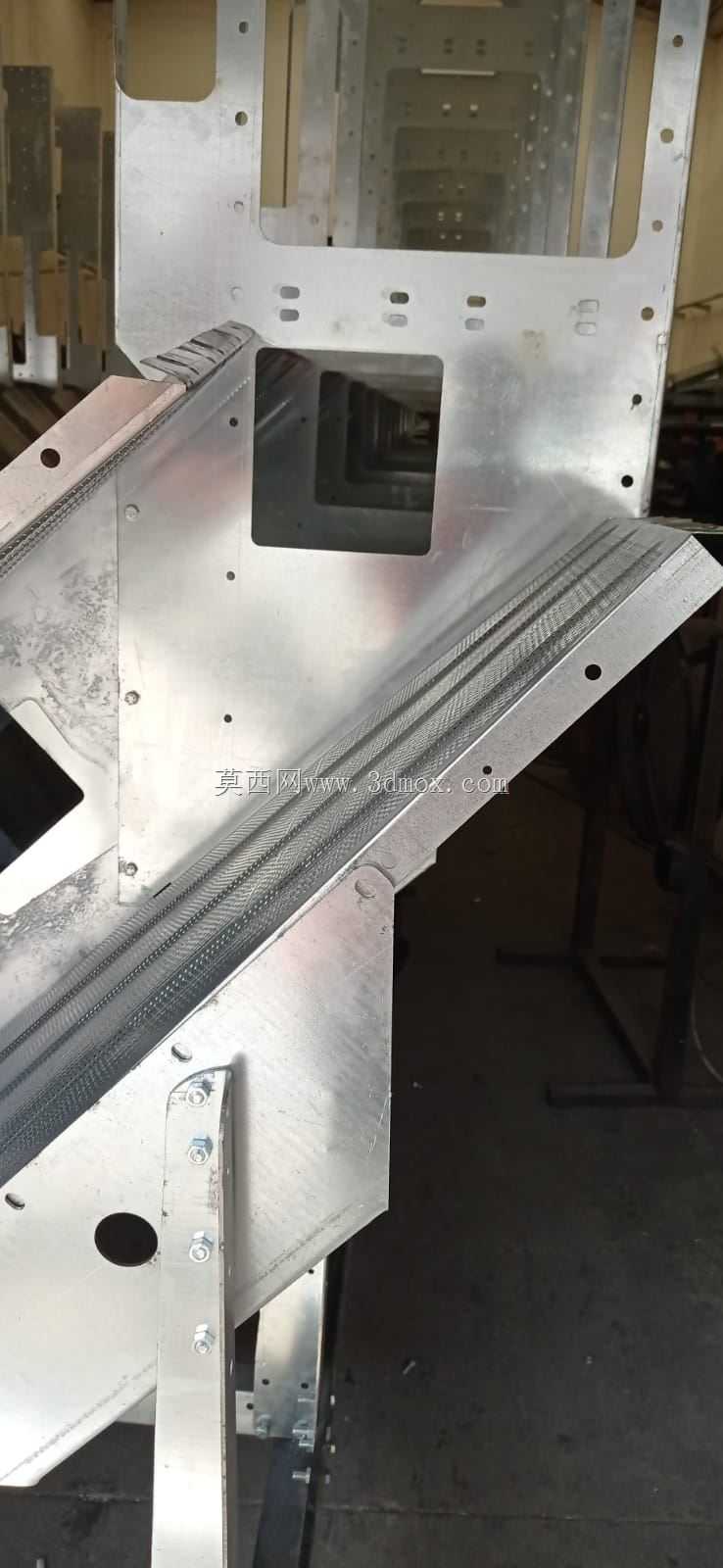

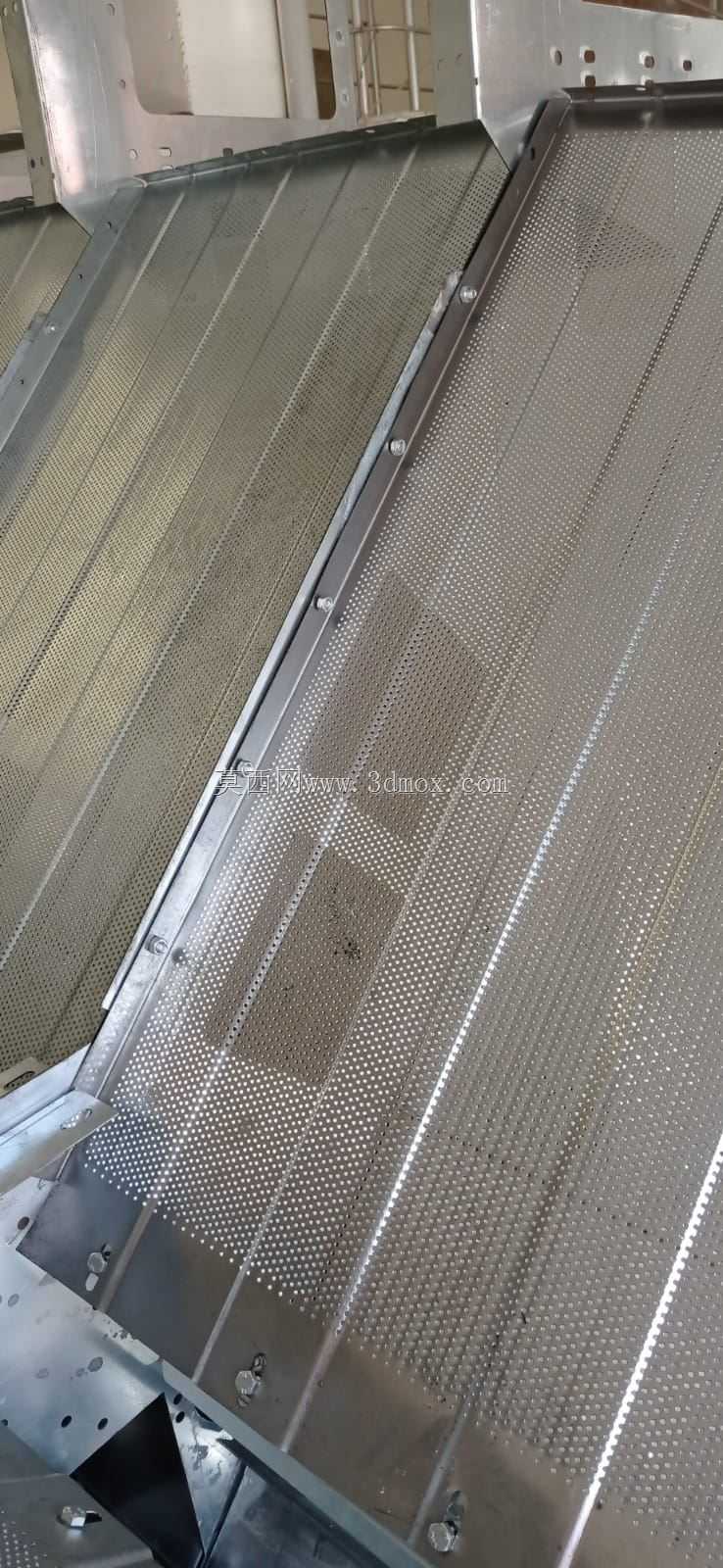

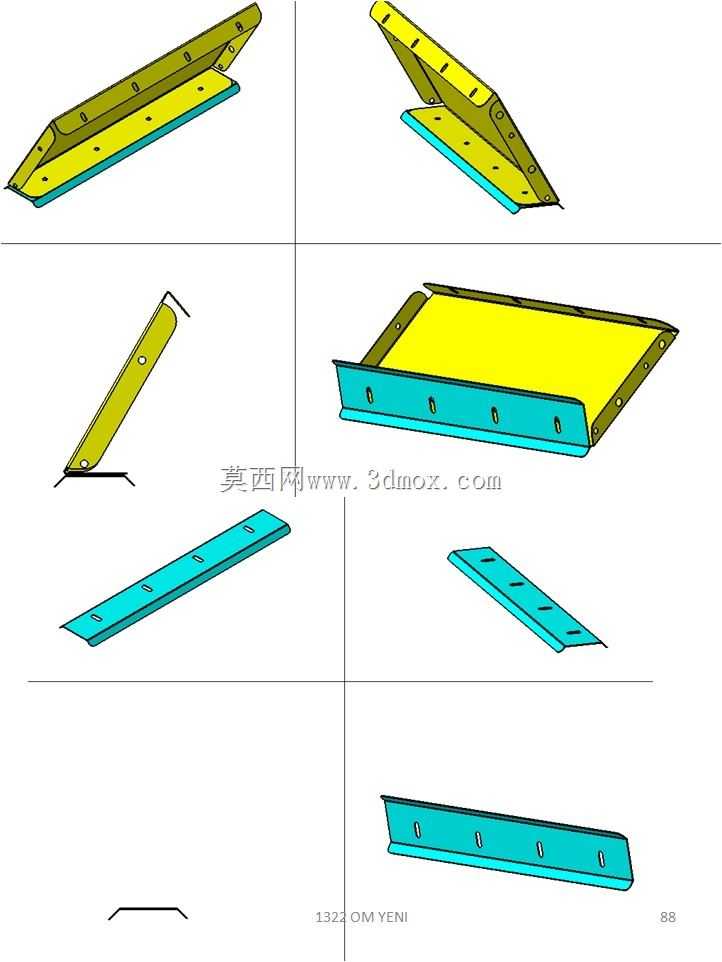

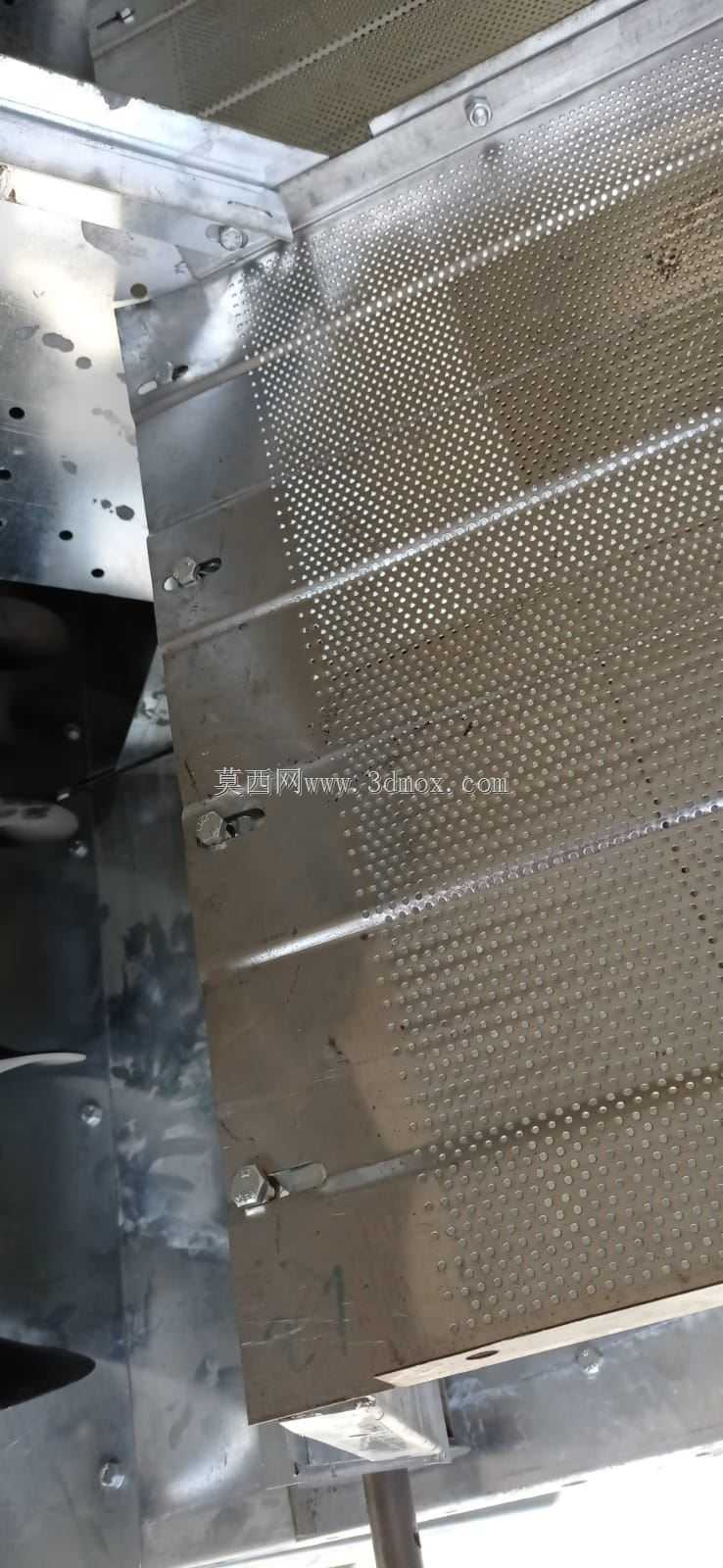

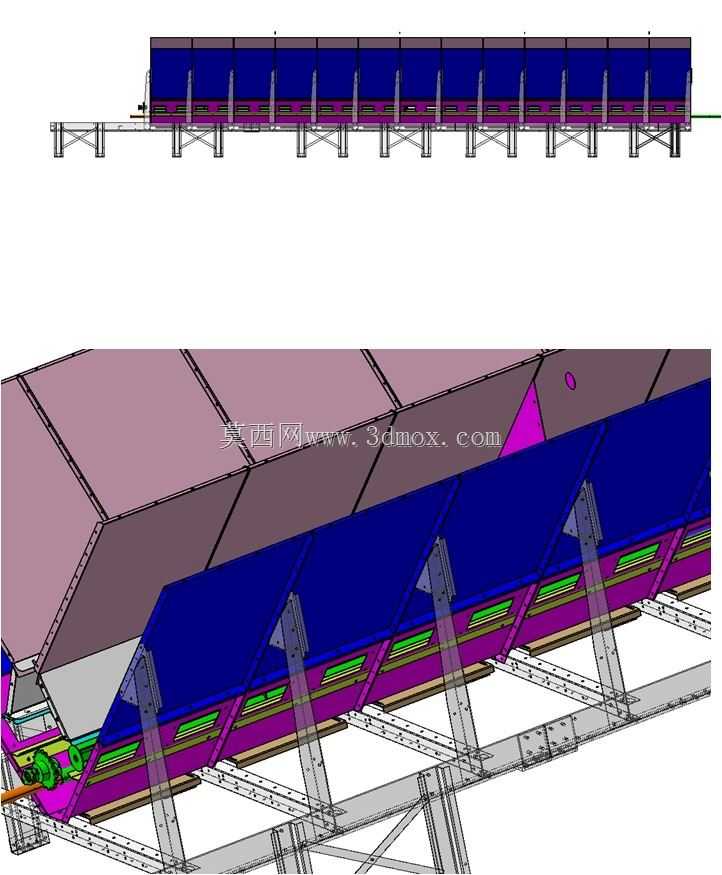

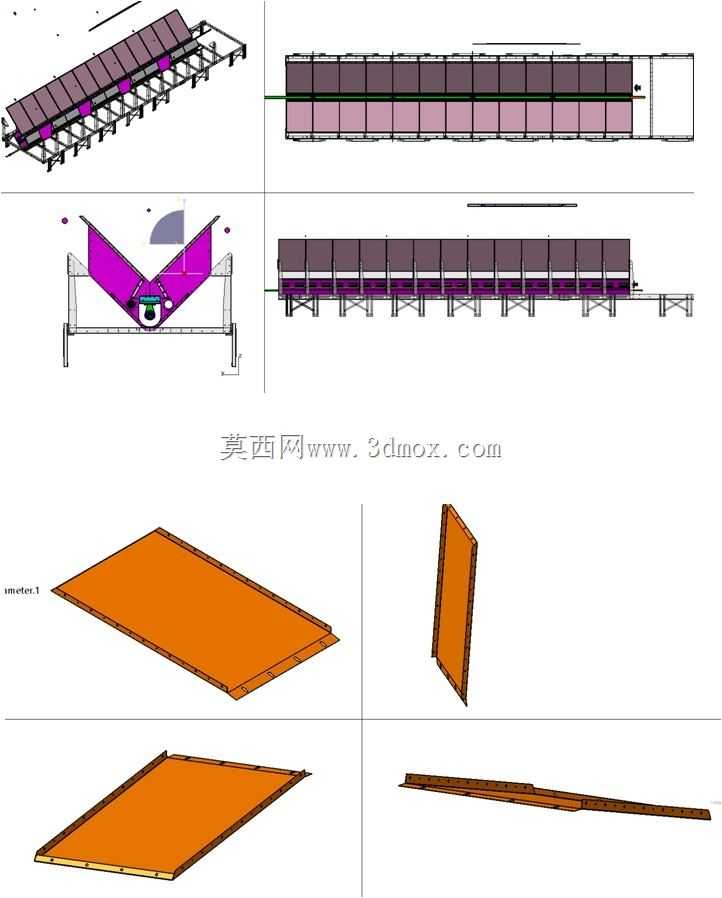

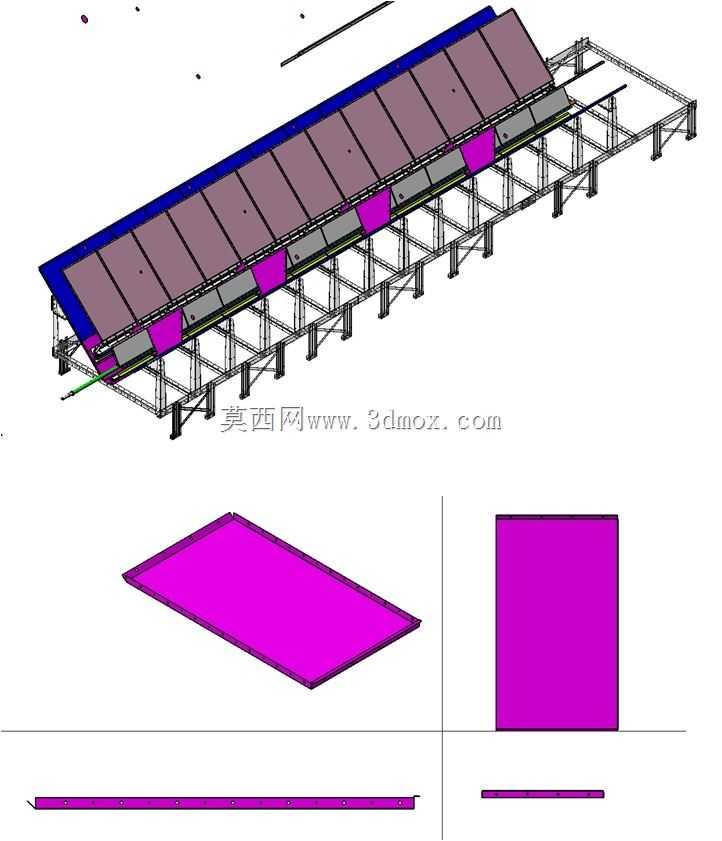

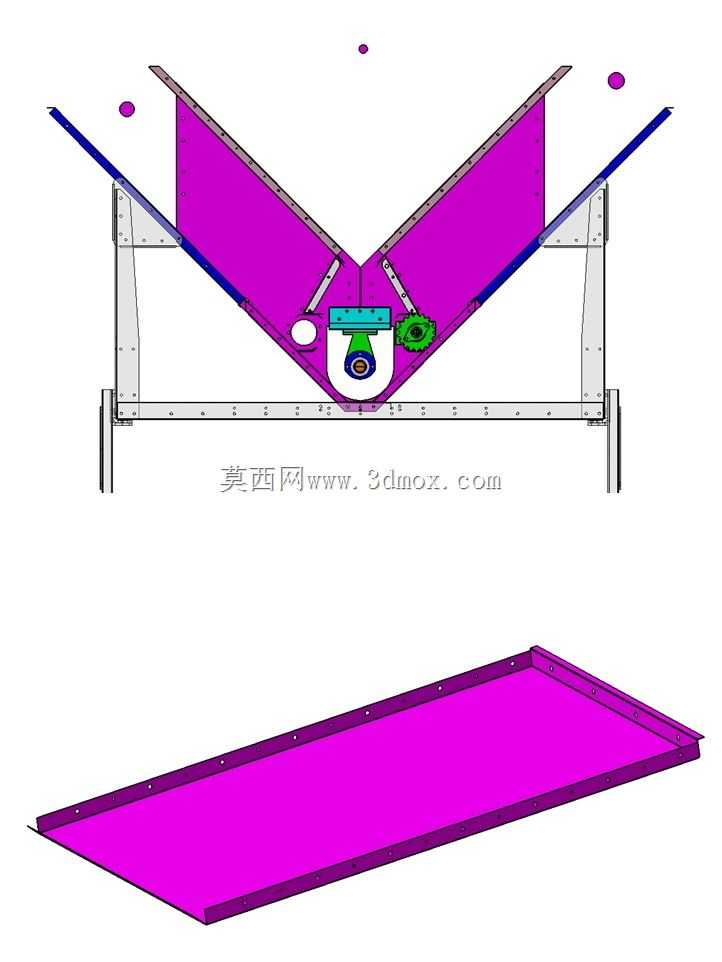

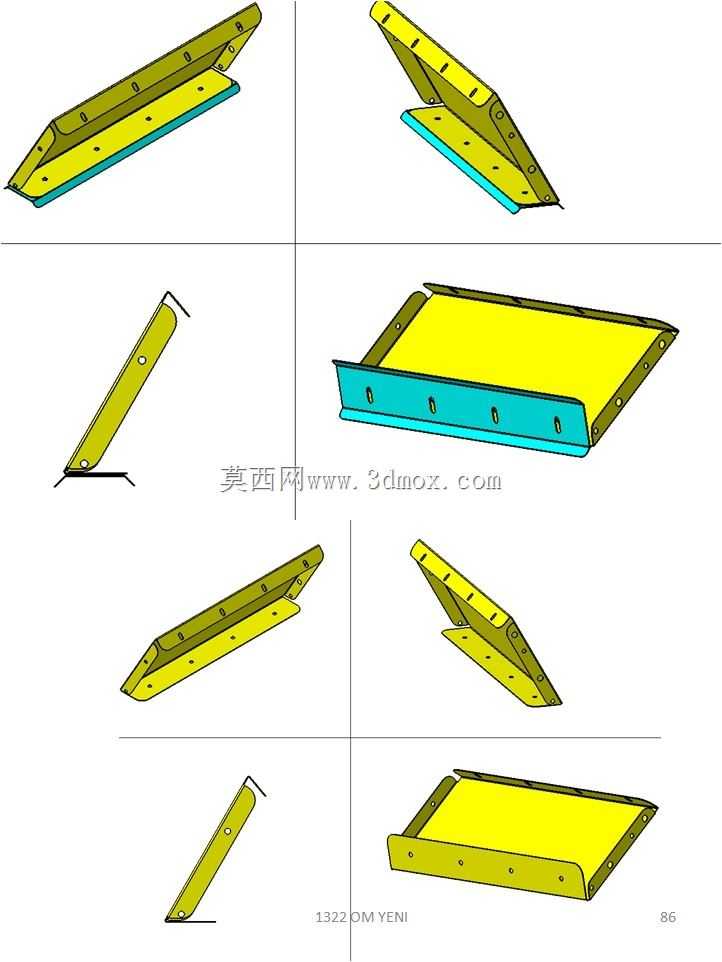

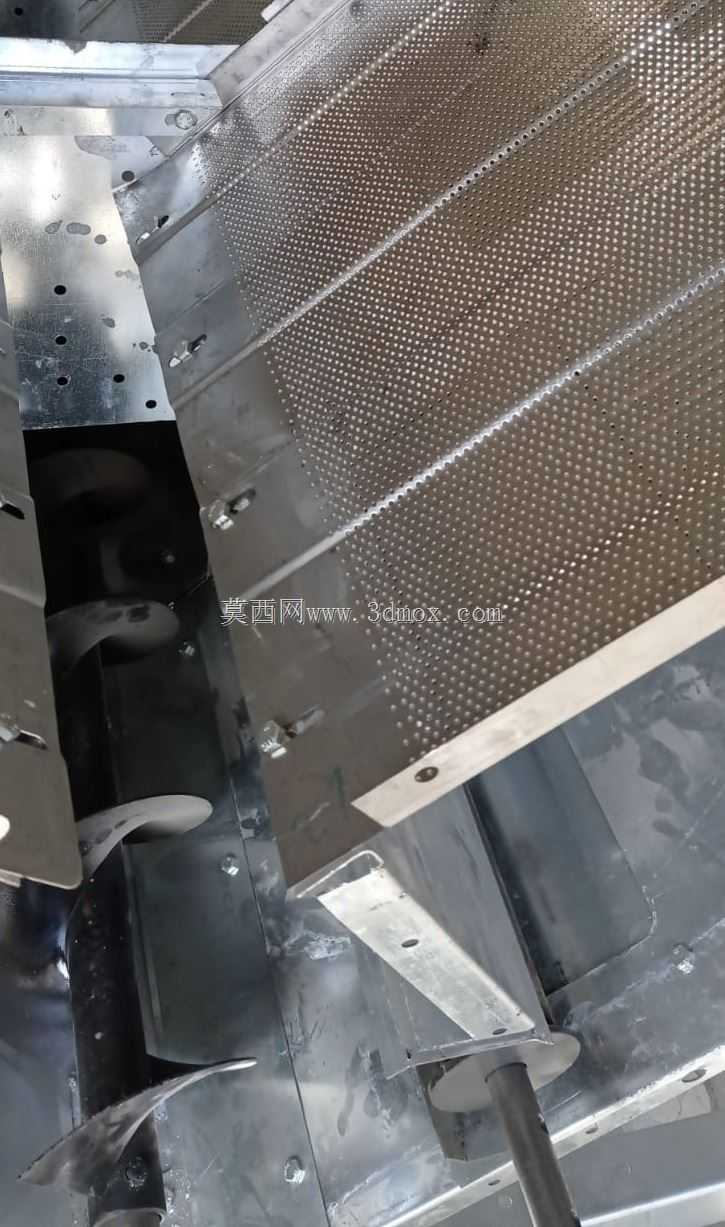

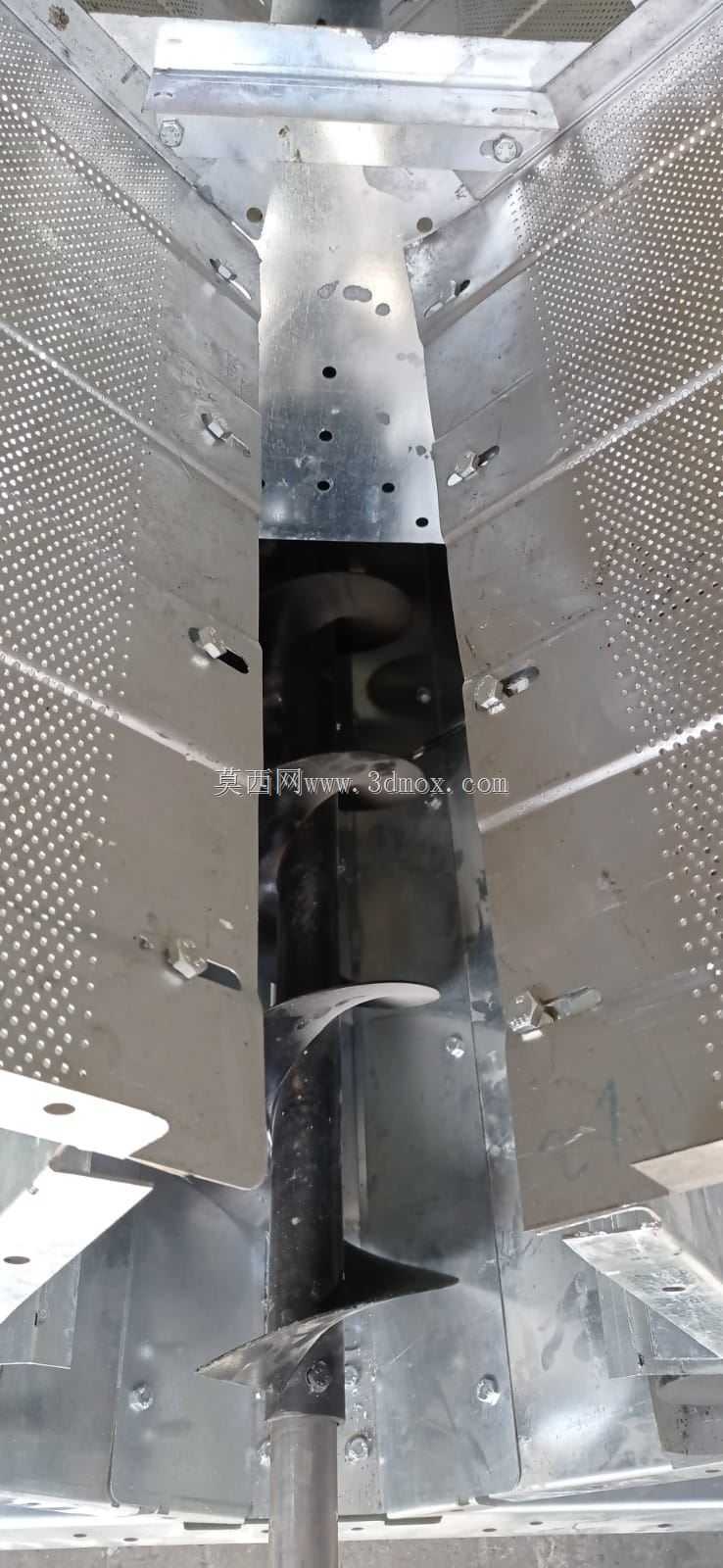

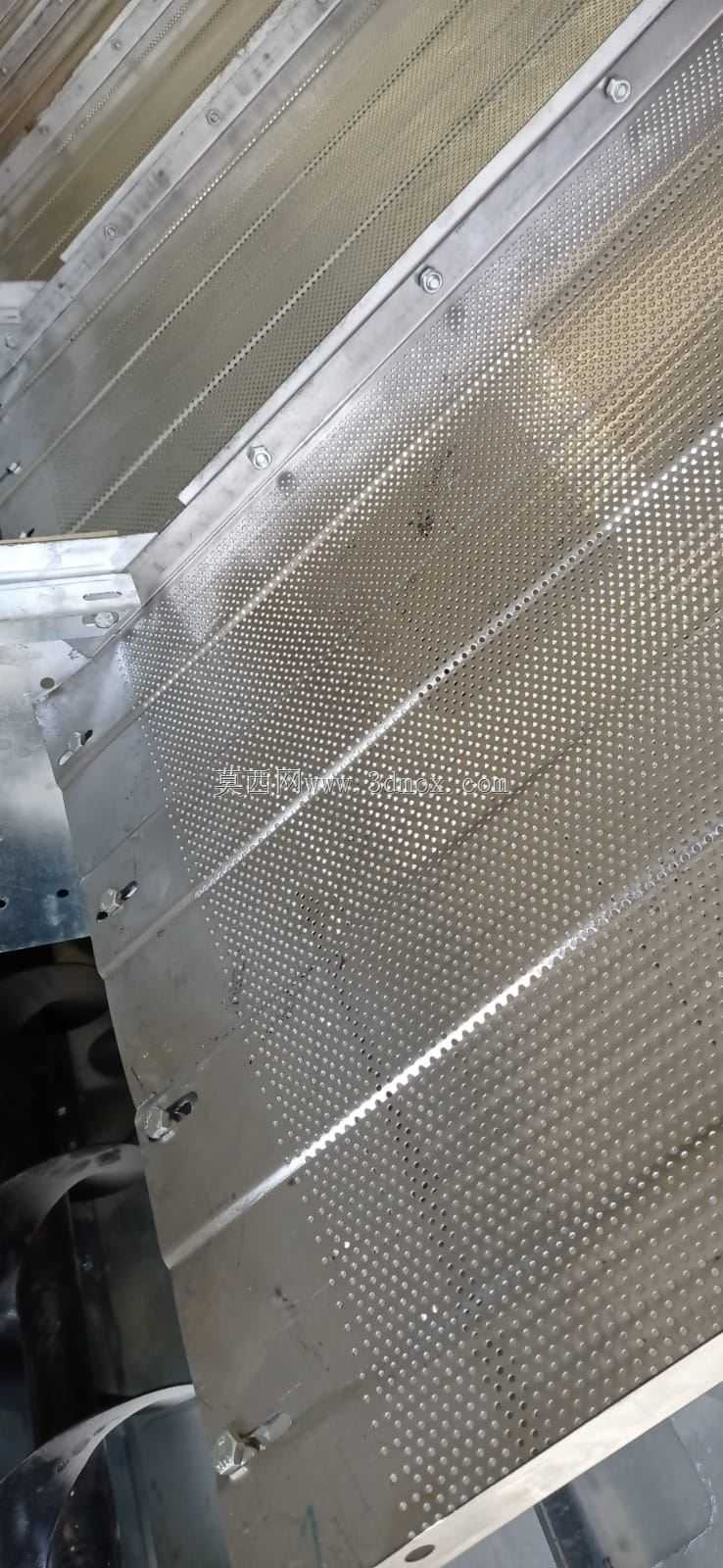

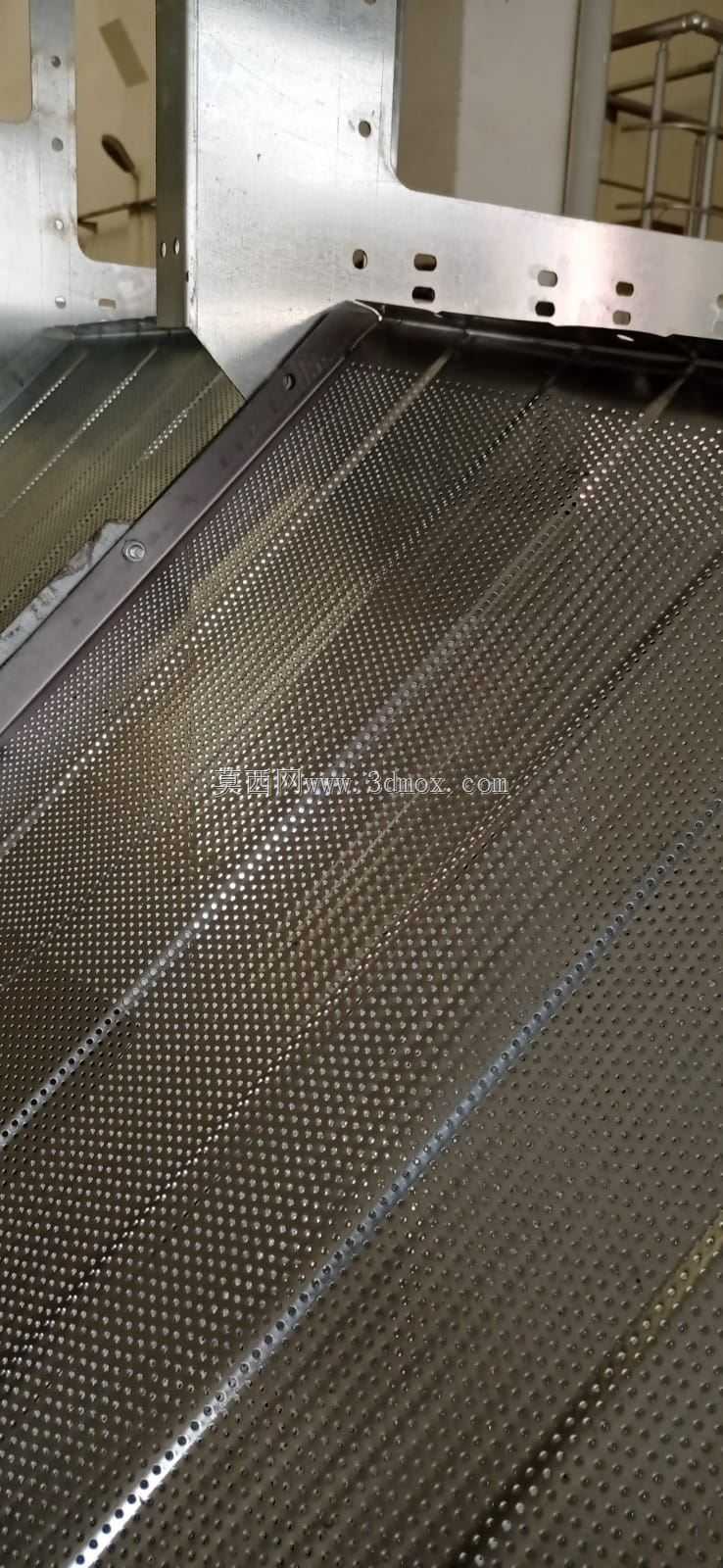

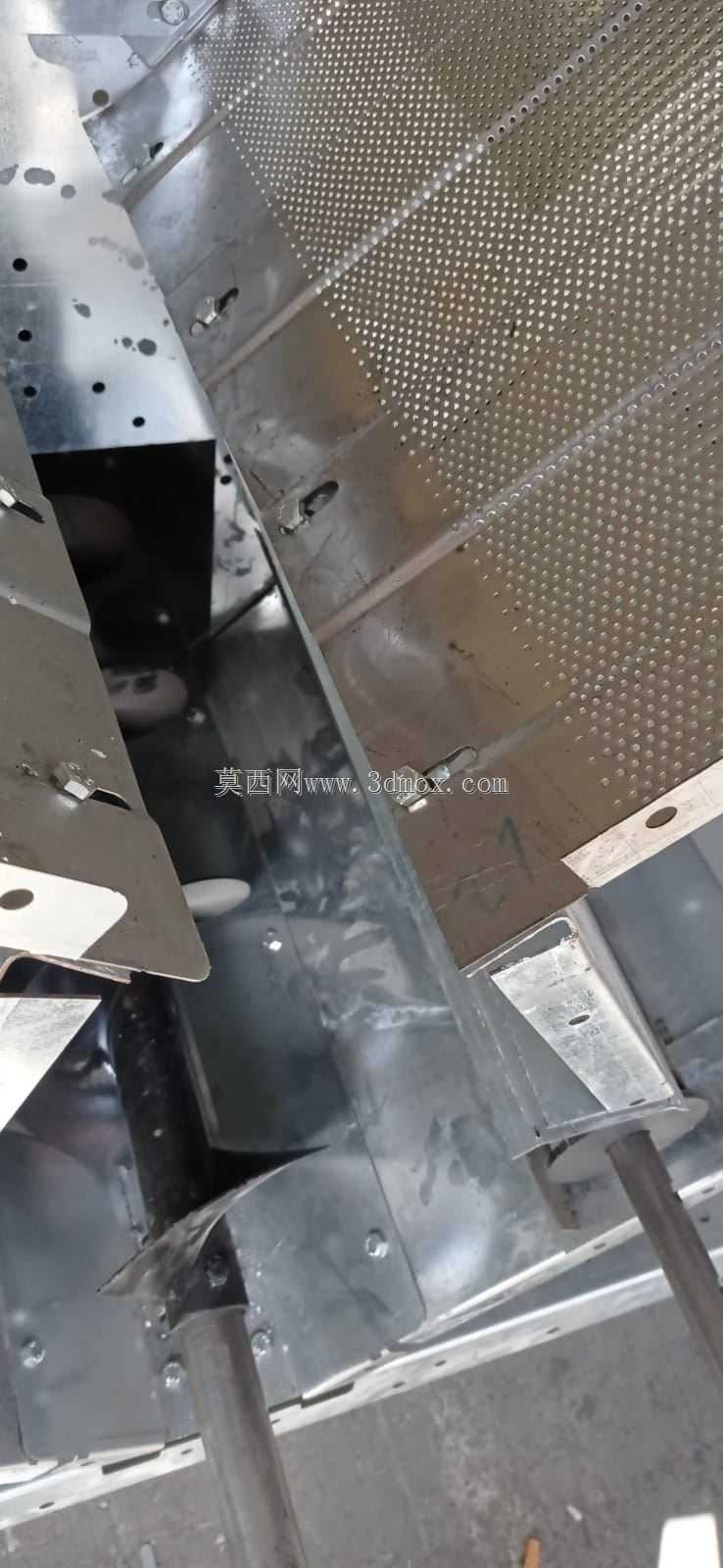

这款网带式输送装置主要面向农产品、坚果类物料的烘干加工生产线场景，可在烘干工序内完成物料的连续平稳输送，适配热风循环烘干、红外烘干等多种烘干工艺环境，能够在高温高湿的作业工况下长期稳定运行，解决传统固定式摊料烘干作业中物料翻动不均、烘干效率低、人工转运成本高的痛点。装置主体采用冲孔不锈钢网带作为承载构件，网带表面均匀分布密集冲孔，既可以保证烘干过程中热风能够顺利穿透物料层，让上下层物料受热均匀，也能避免小粒径的核桃、谷物等烘干物料从网带缝隙掉落，同时不锈钢材质具备优秀的抗腐蚀、抗高温形变能力，适配食品级加工的卫生要求，不会在长期接触潮湿热风的过程中产生锈蚀污染物料。在整体结构设计上，该输送装置采用模块化的框架设计思路，两侧的支撑框架采用折弯钣金件拼接成型，既保证了整体结构的刚性，避免长距离输送过程中框架出现挠度变形，也方便根据不同烘干房的尺寸调整输送段的长度，适配不同产能的烘干作业需求。网带的张紧结构设置在装置的两端，采用可调式张紧辊设计，运维人员可以根据网带的实际磨损松弛情况调整张紧行程，保证网带运行过程中不会出现跑偏、打滑的问题，张紧调节的行程预留了足够的冗余量，能够覆盖网带长期使用后的拉伸形变范围，延长网带的更换周期。在安装边界方面，该输送装置的进料端可对接上游的物料上料提升设备，出料端可对接下游的冷却、分选工序设备，设备的整体高度可根据生产线的布局需求调整支撑脚的高度，网带的运行速度可通过配套的驱动调速组件进行调节，能够根据不同物料的烘干工艺要求调整物料在烘干区域内的停留时间，比如针对含水率较高的新鲜核桃，可降低网带运行速度延长烘干时长，针对薄皮的谷物类物料可适当提高输送速度，避免过度烘干影响物料品质。网带的表面做了平整化处理，没有突出的尖锐构件，避免在输送过程中刮损物料表皮，两侧设置有挡边结构，防止物料在输送振动过程中从网带两侧洒落。在日常运维层面，该装置的驱动组件设置在设备的侧端，采用外置式安装设计，方便运维人员定期对传动部件进行润滑保养，网带的拼接采用铰接式连接结构，当局部网带出现磨损损坏时，不需要整体更换整条网带，只需要替换损坏的网带节段即可，大幅降低设备的运维成本。该输送装置可广泛应用于坚果烘干、谷物烘干、果蔬干加工等多个食品加工细分场景，能够有效衔接烘干工序的前后作业环节，提升整条烘干生产线的自动化连续作业能力，减少人工摊料、转料的作业强度，同时稳定的输送速度也能保证每一批次的物料烘干程度保持一致，提升成品的品质稳定性。
