带式物料输送分拣机架结构设计

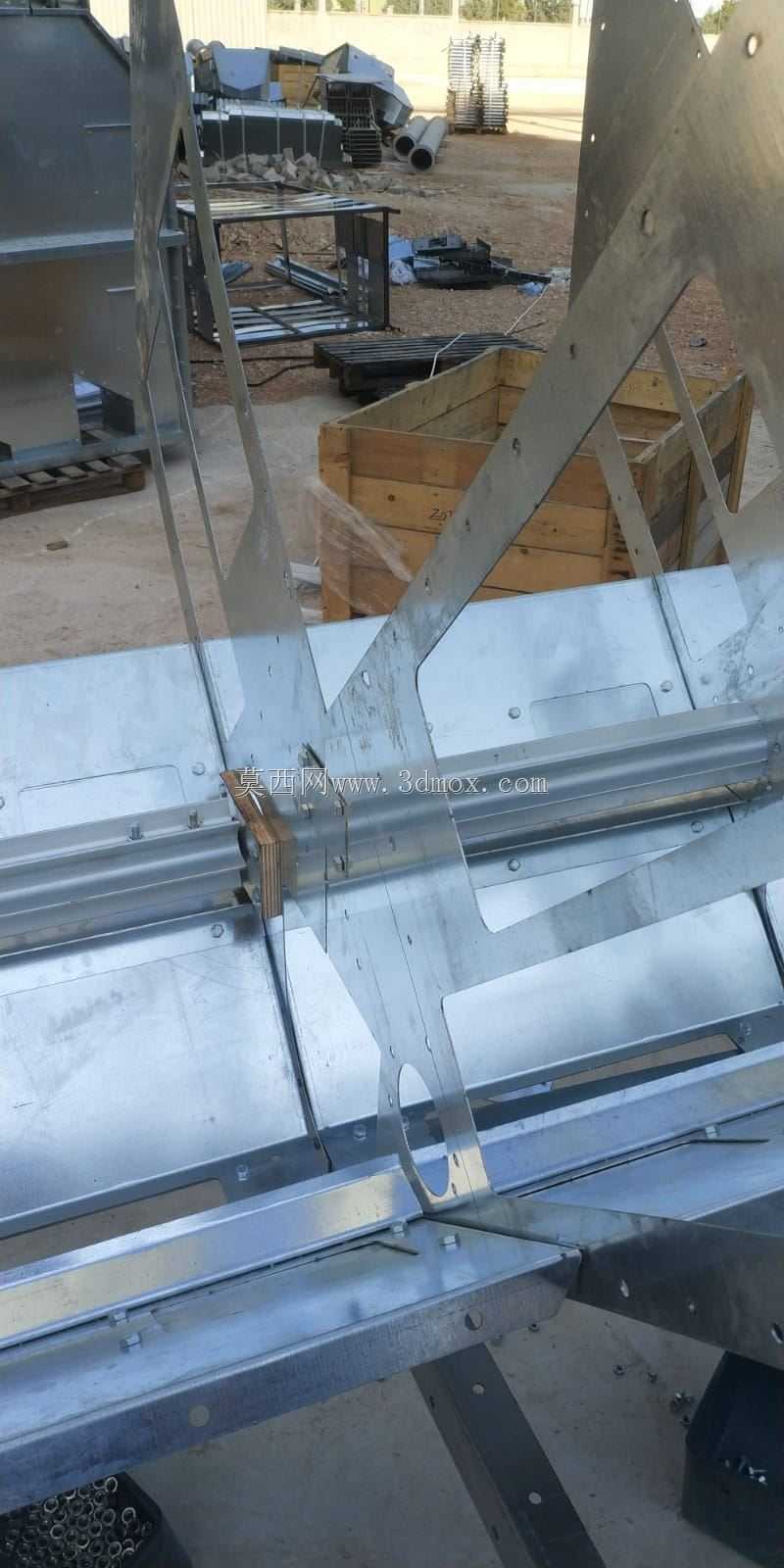

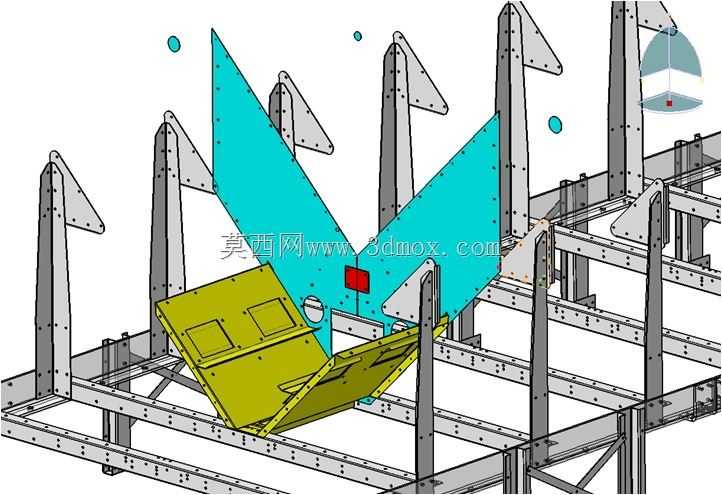

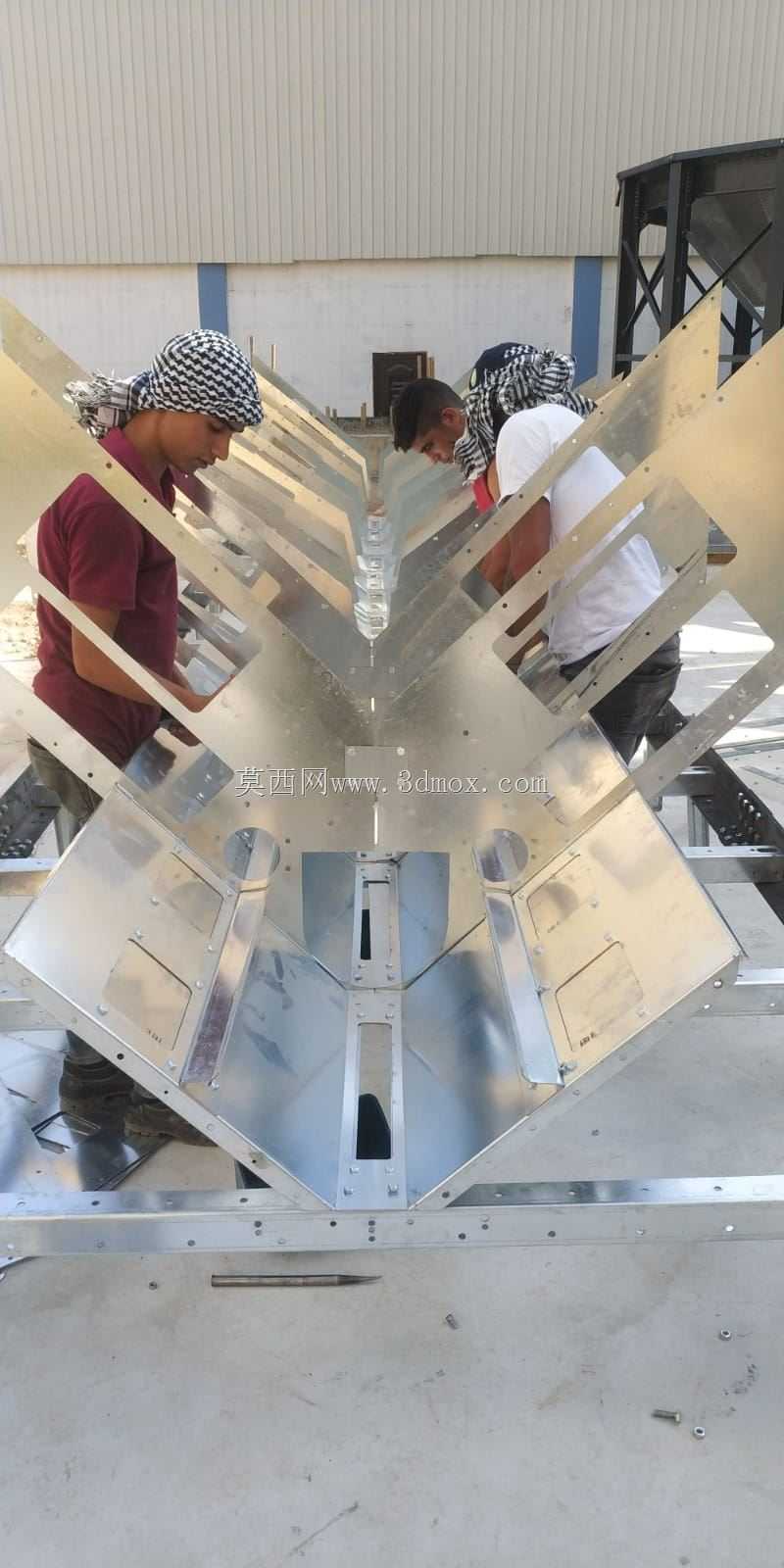

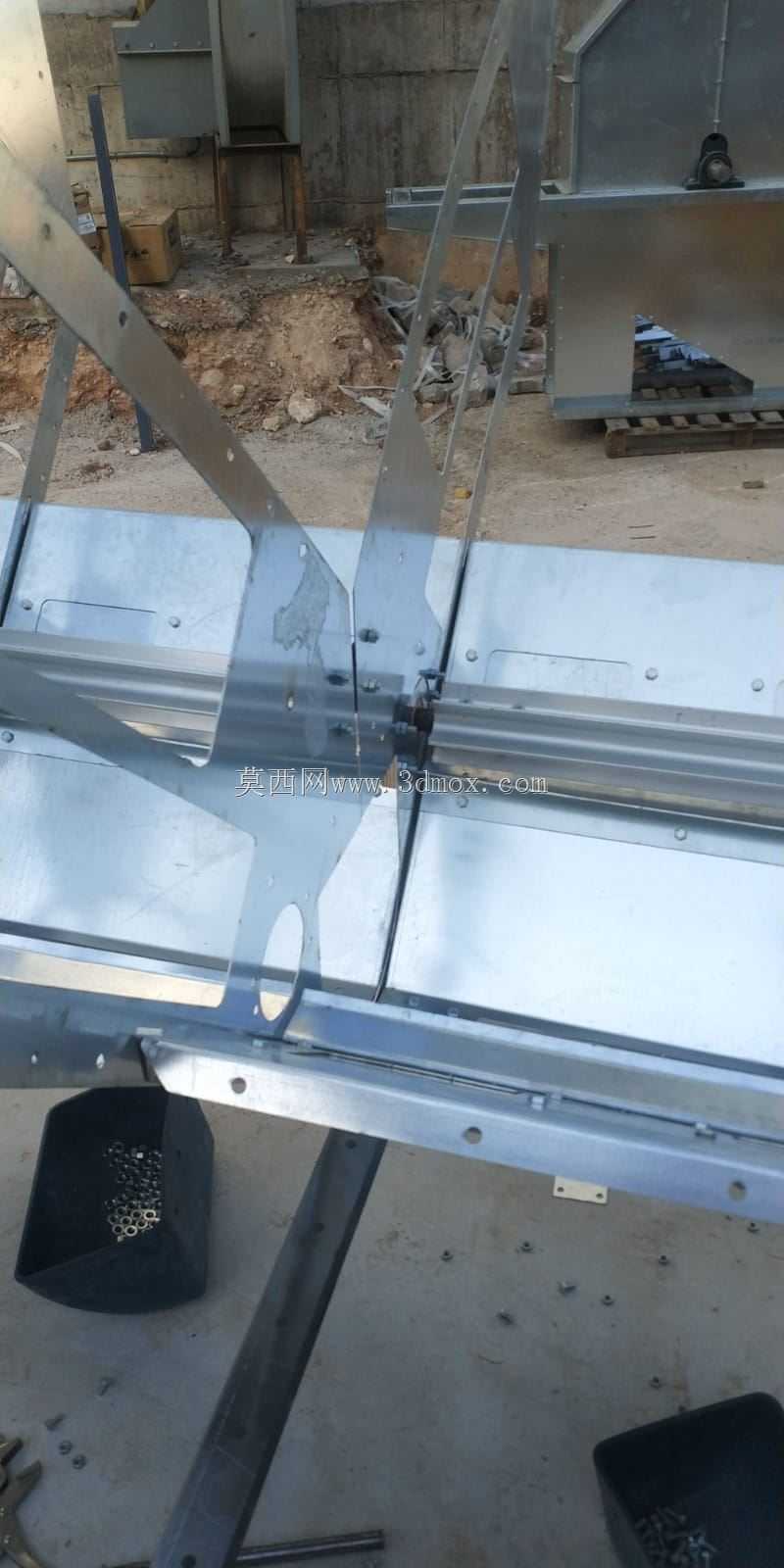

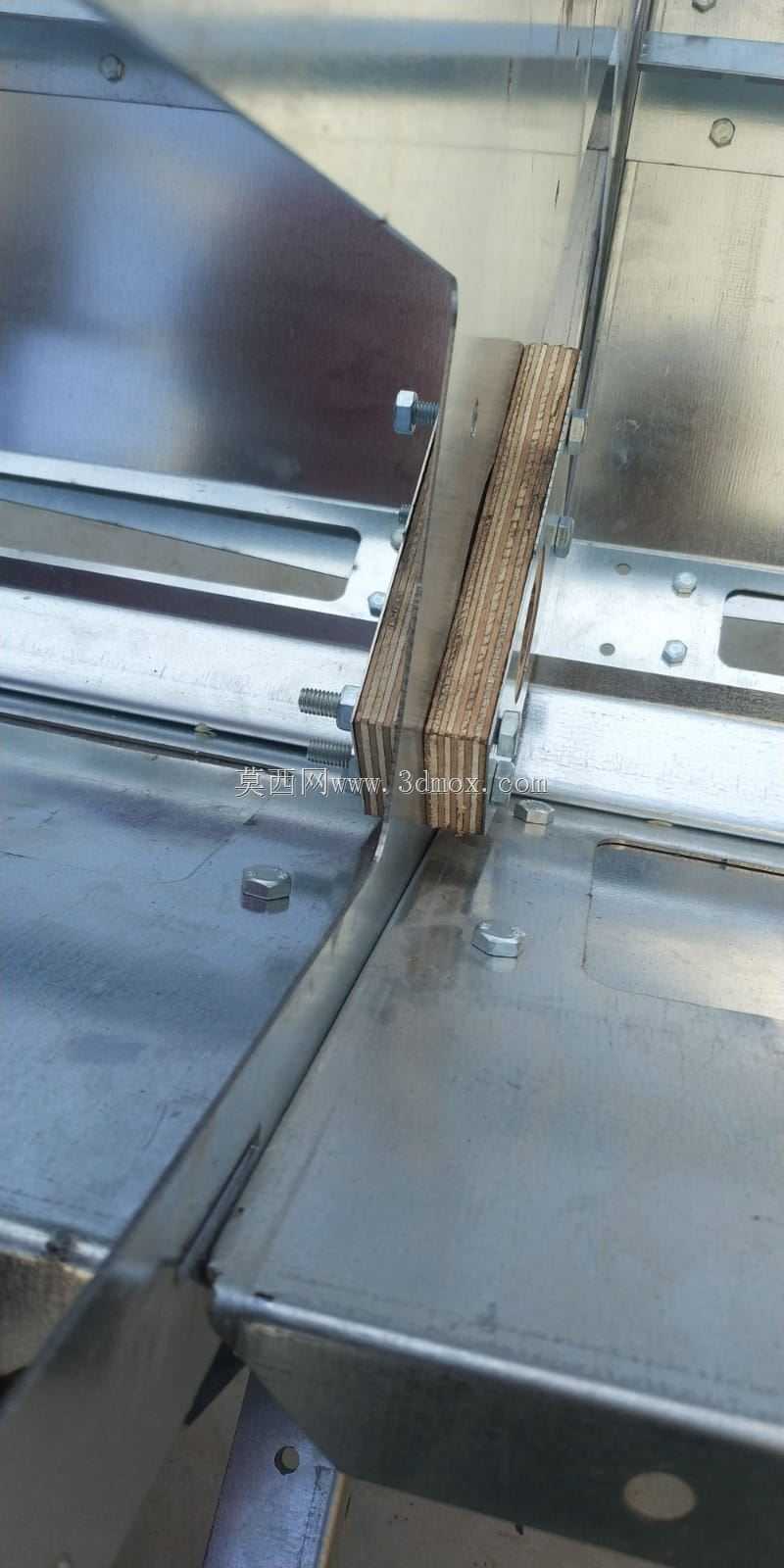

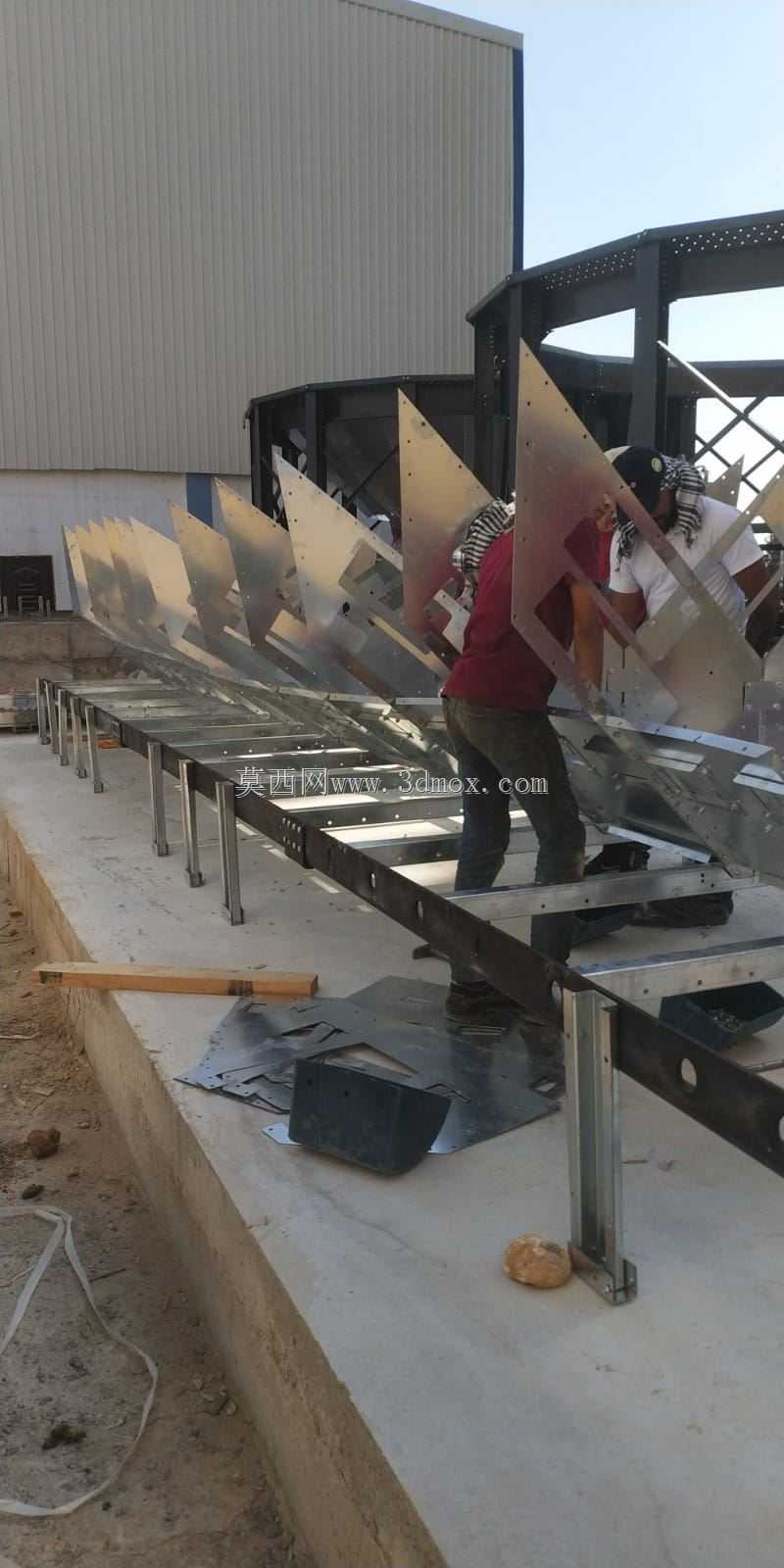

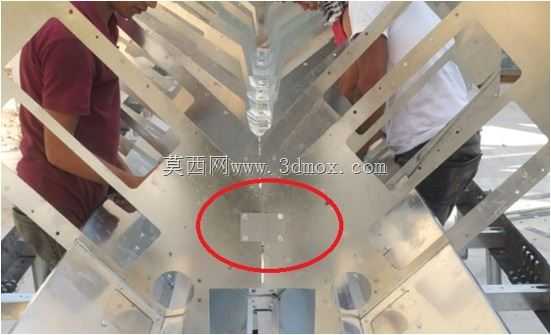

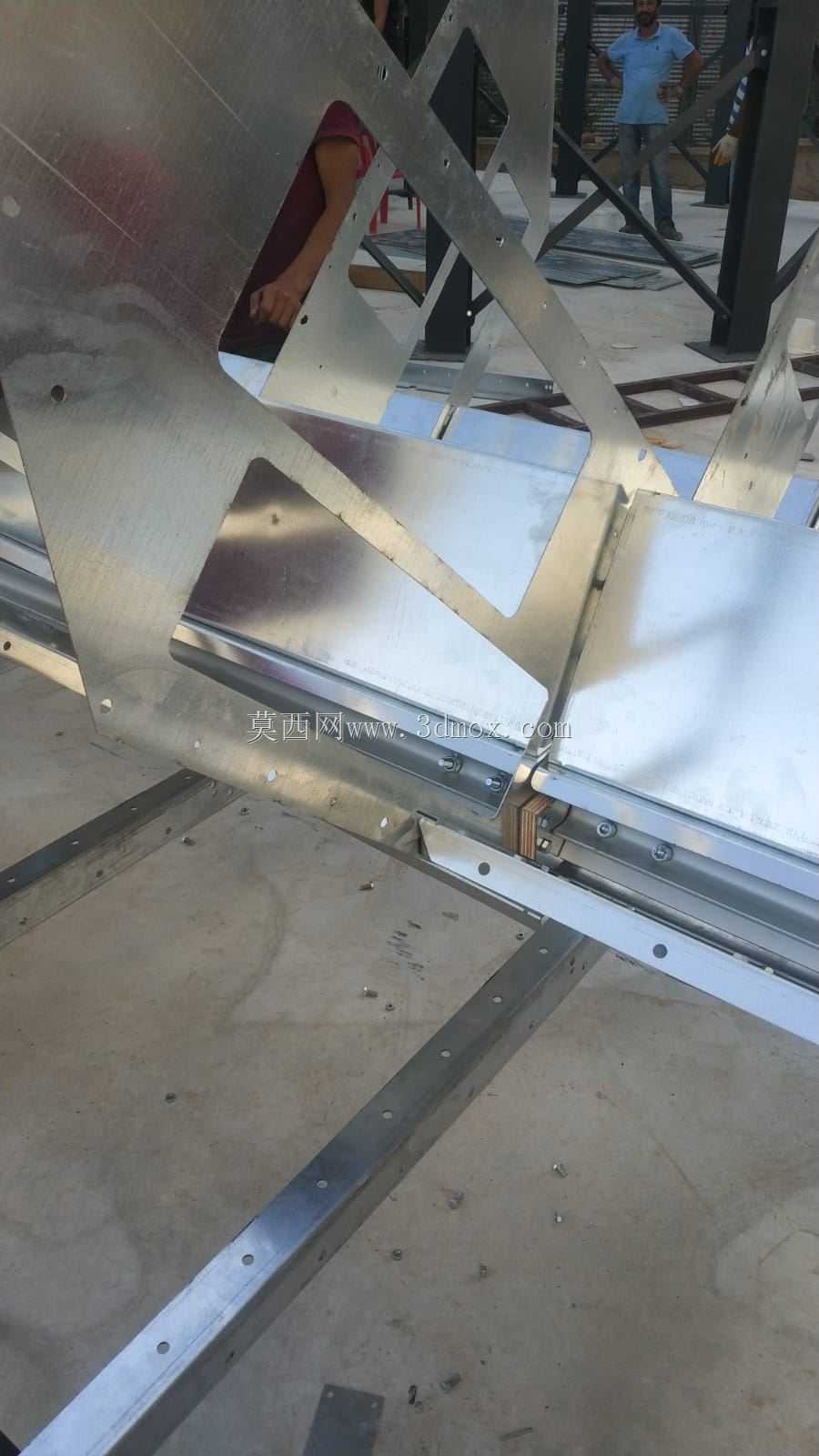

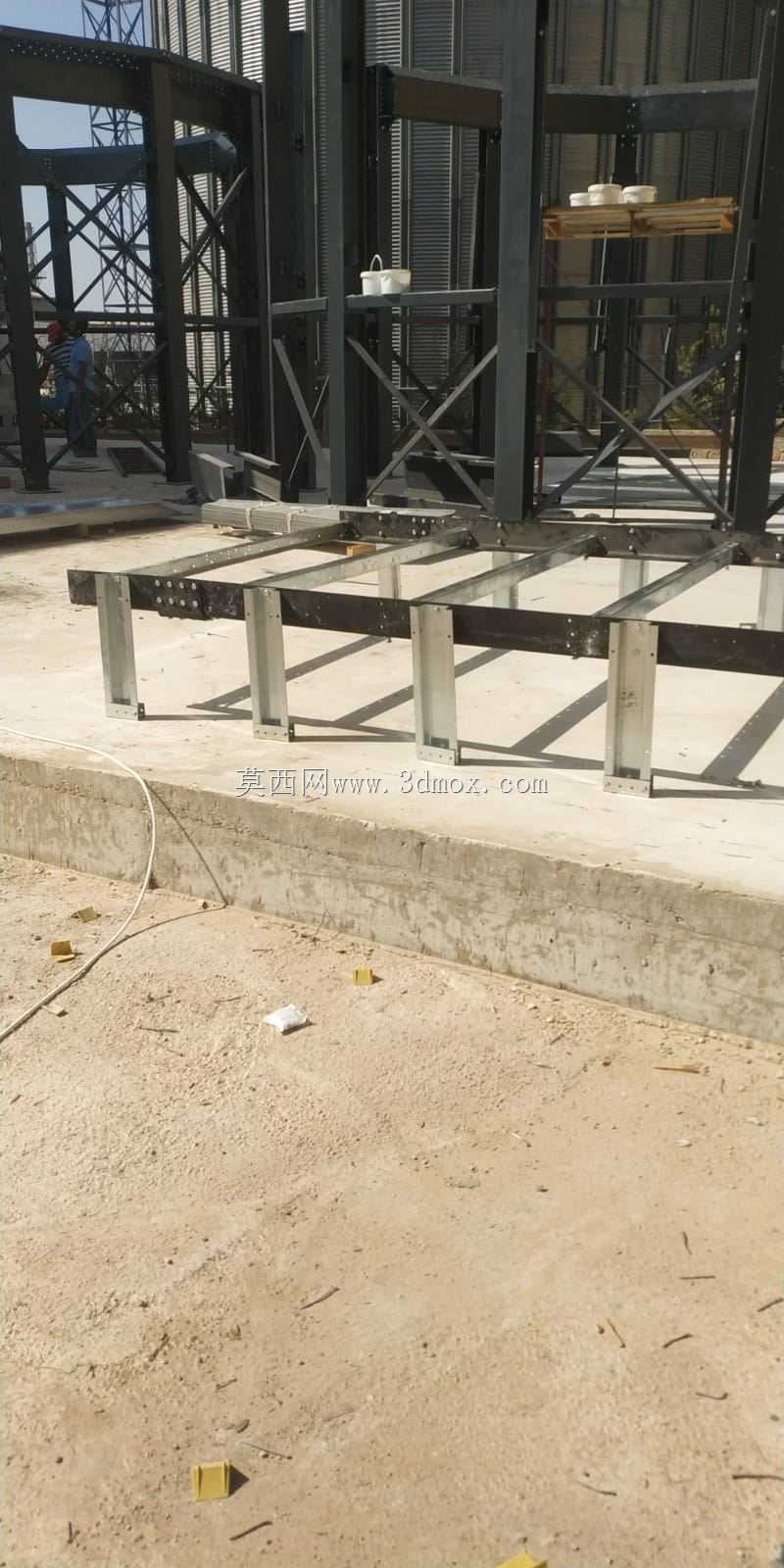

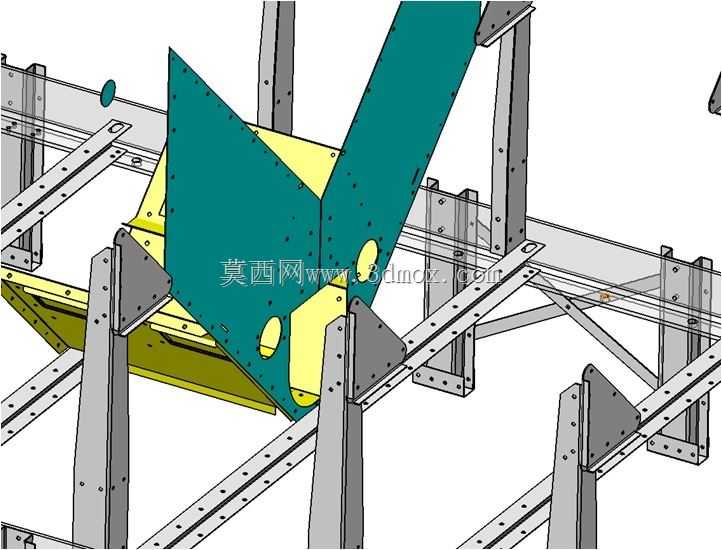

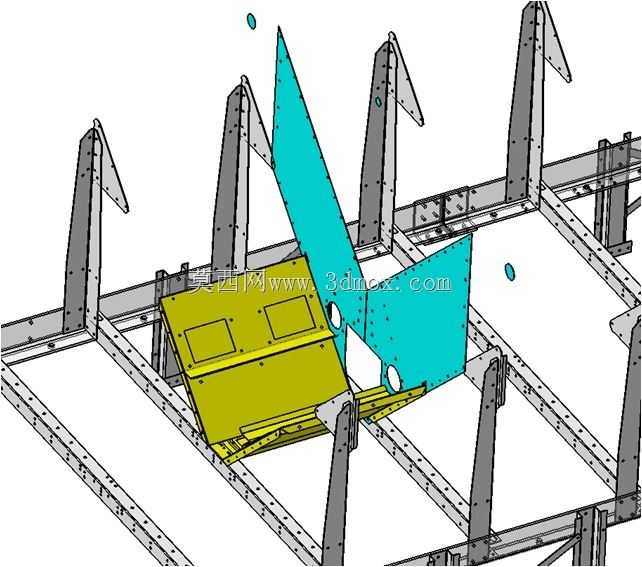

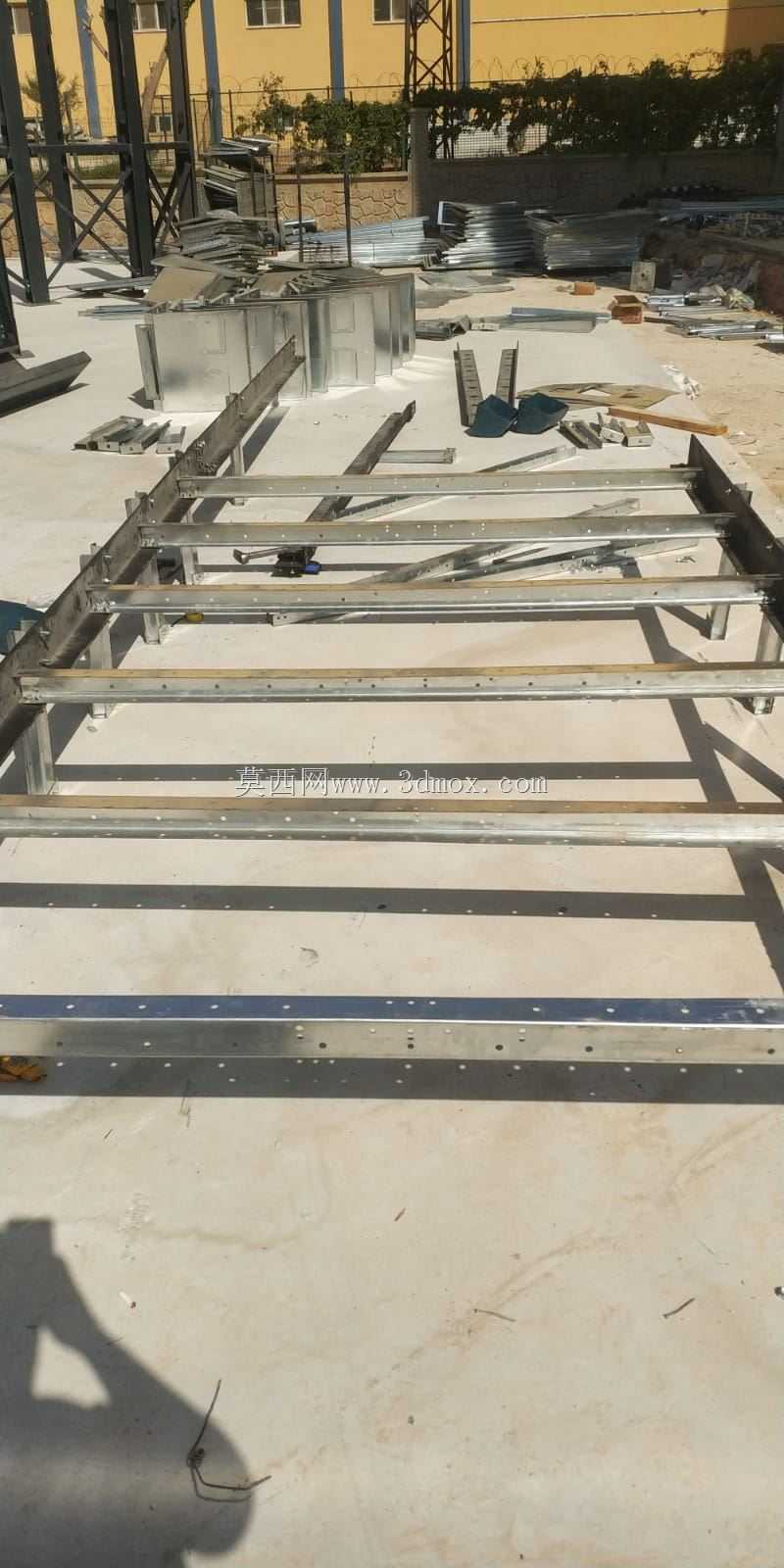

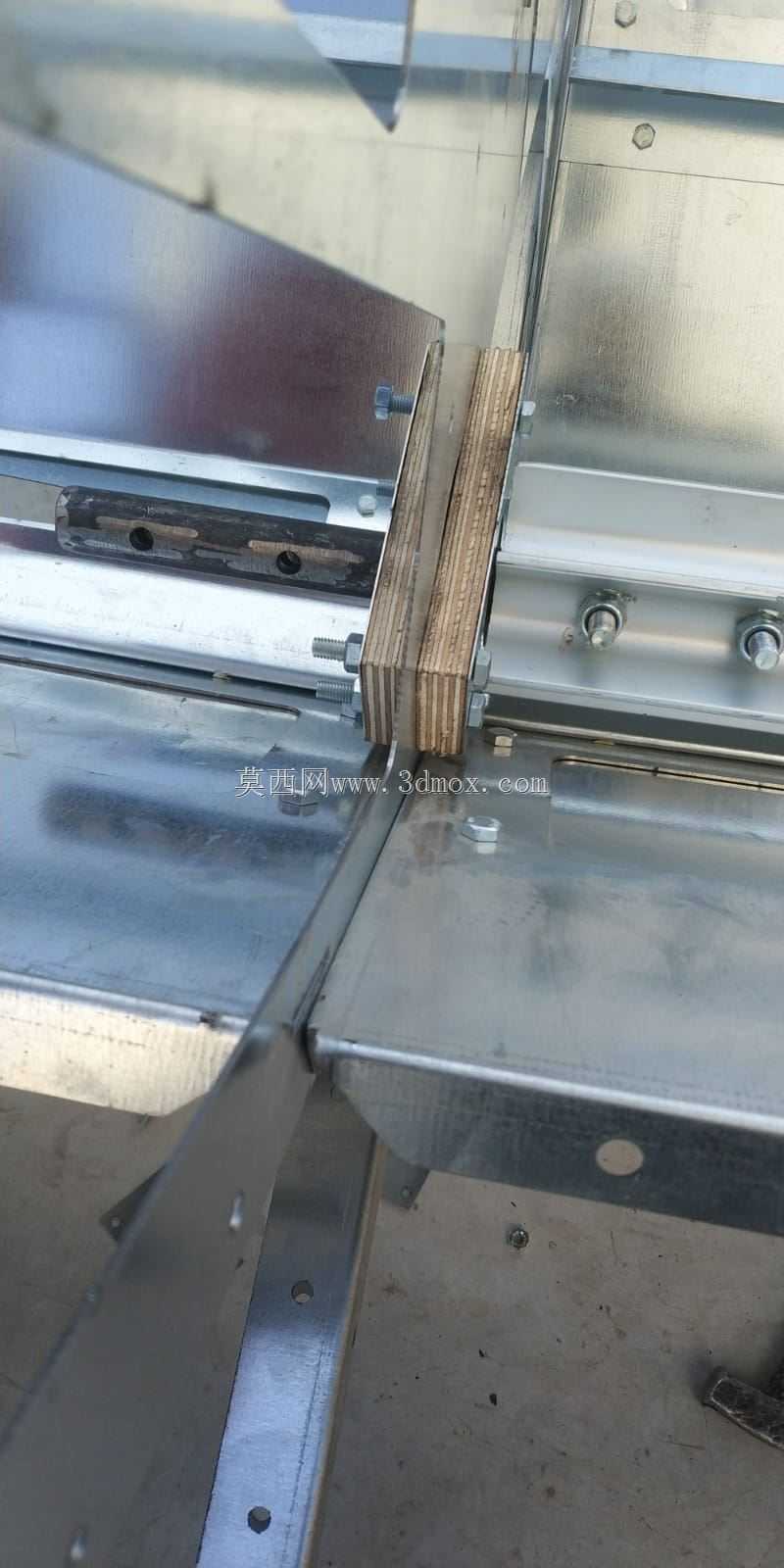

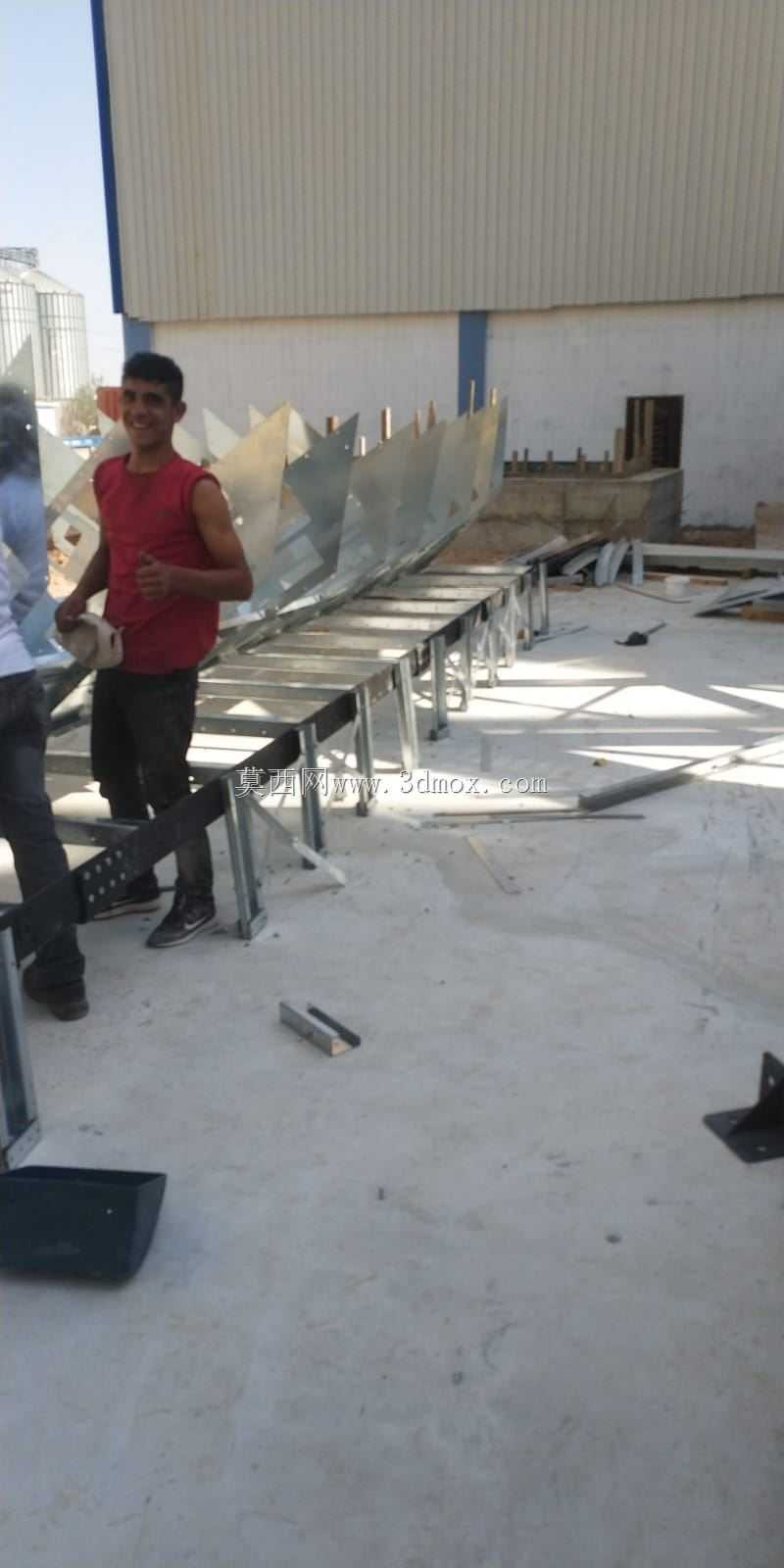

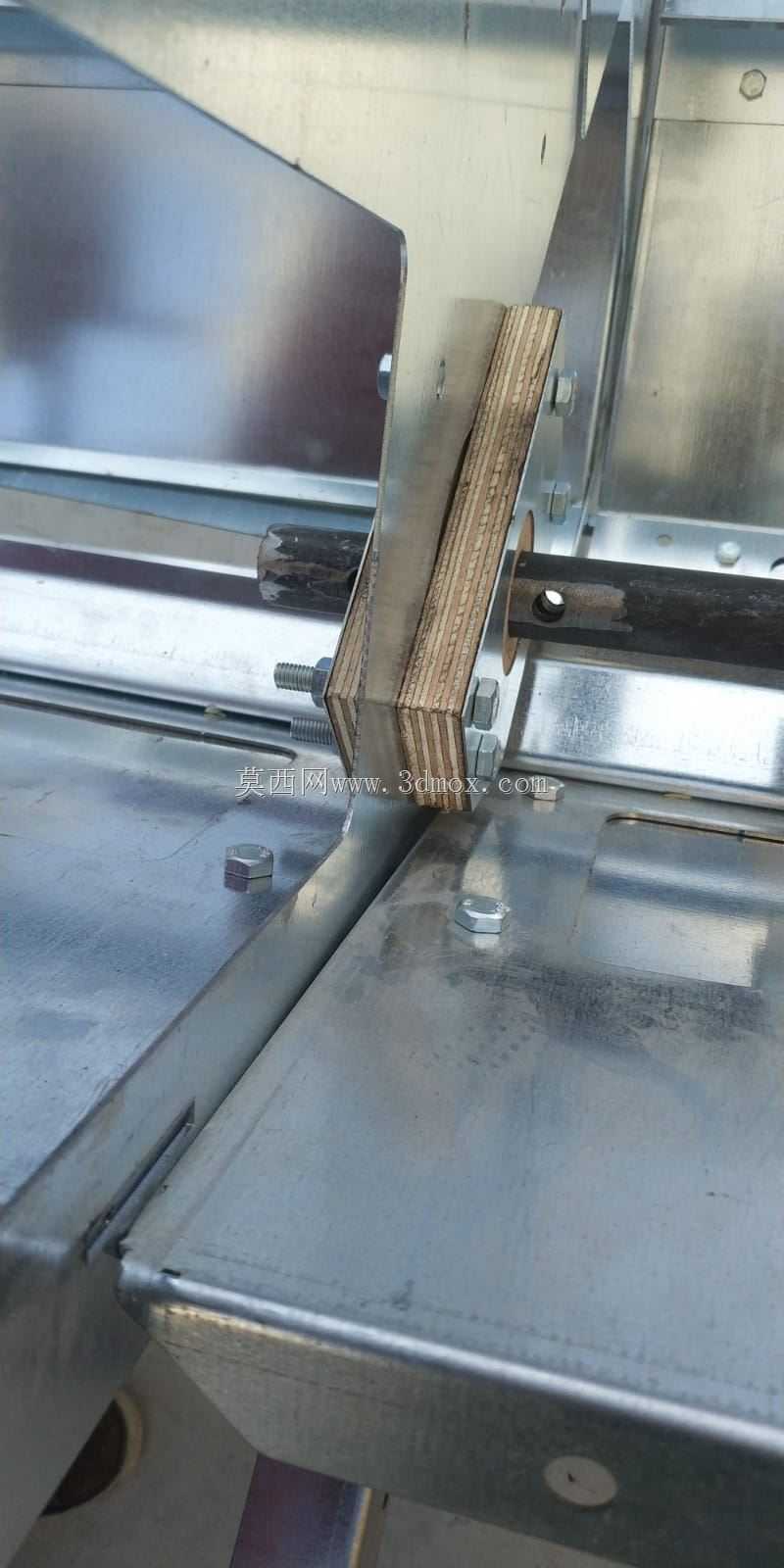

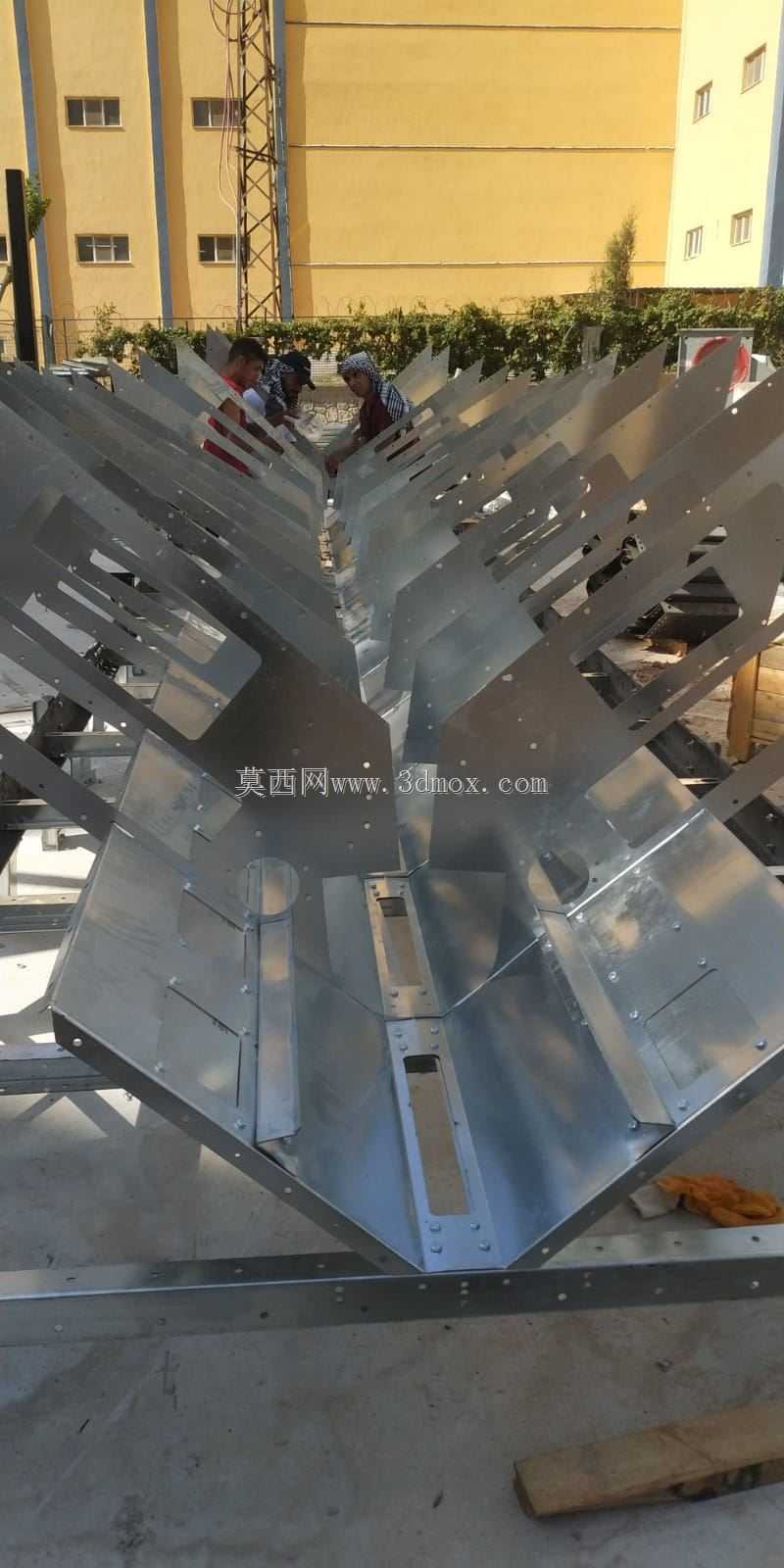

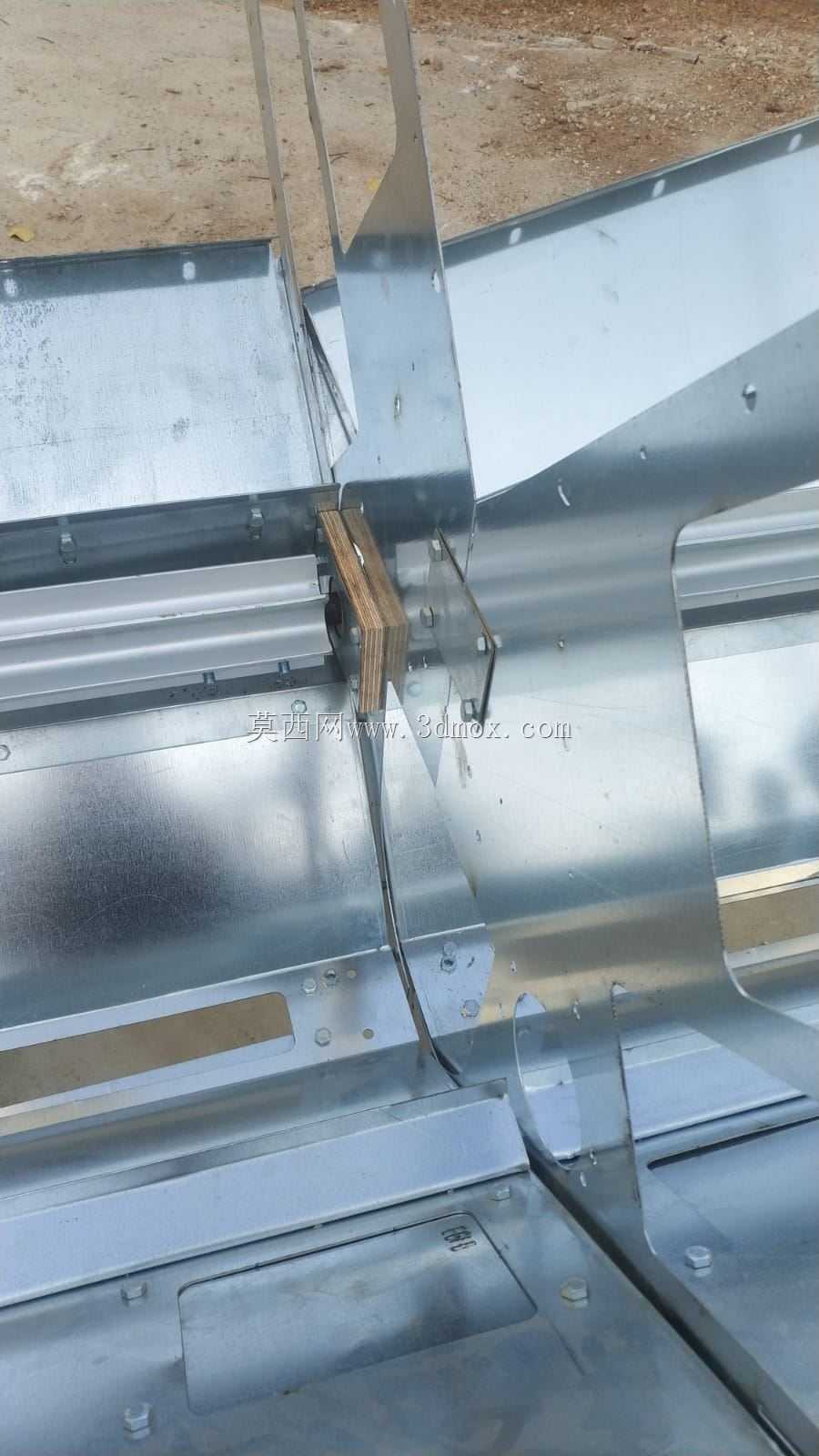

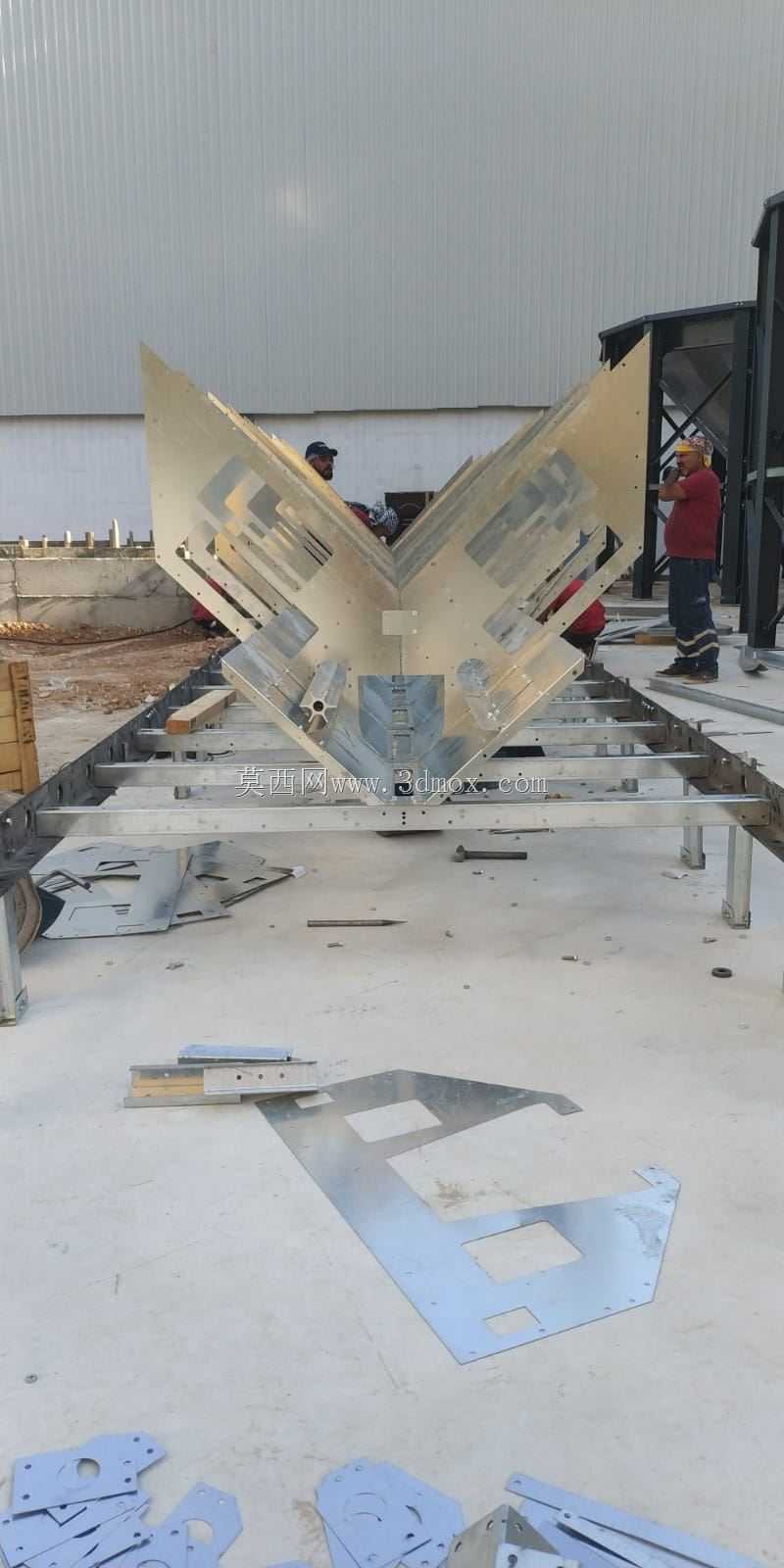

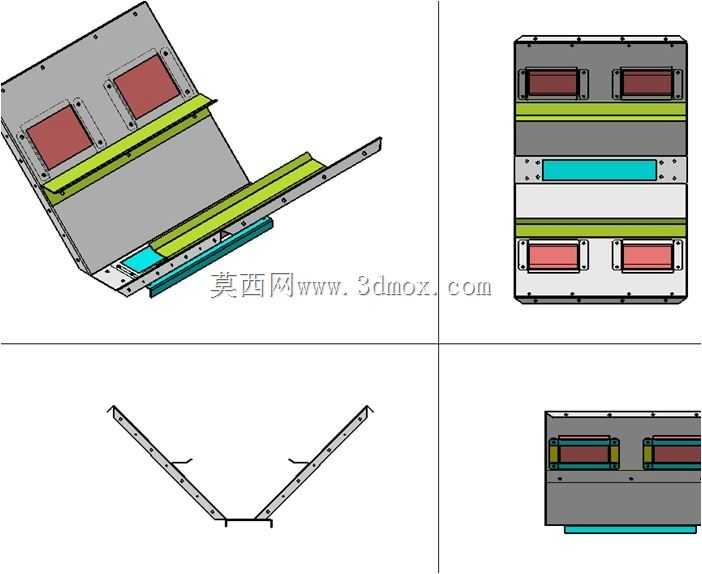

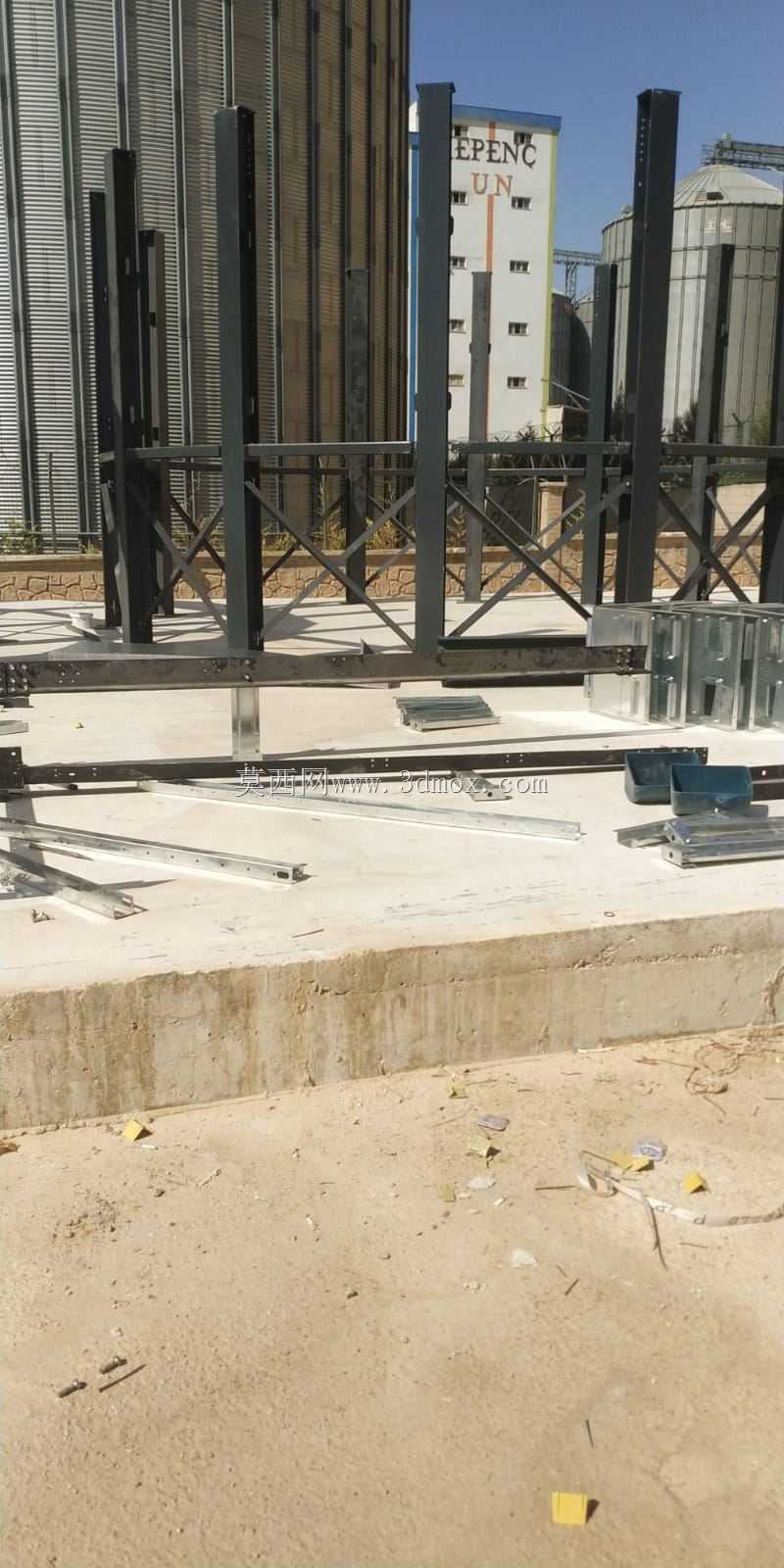

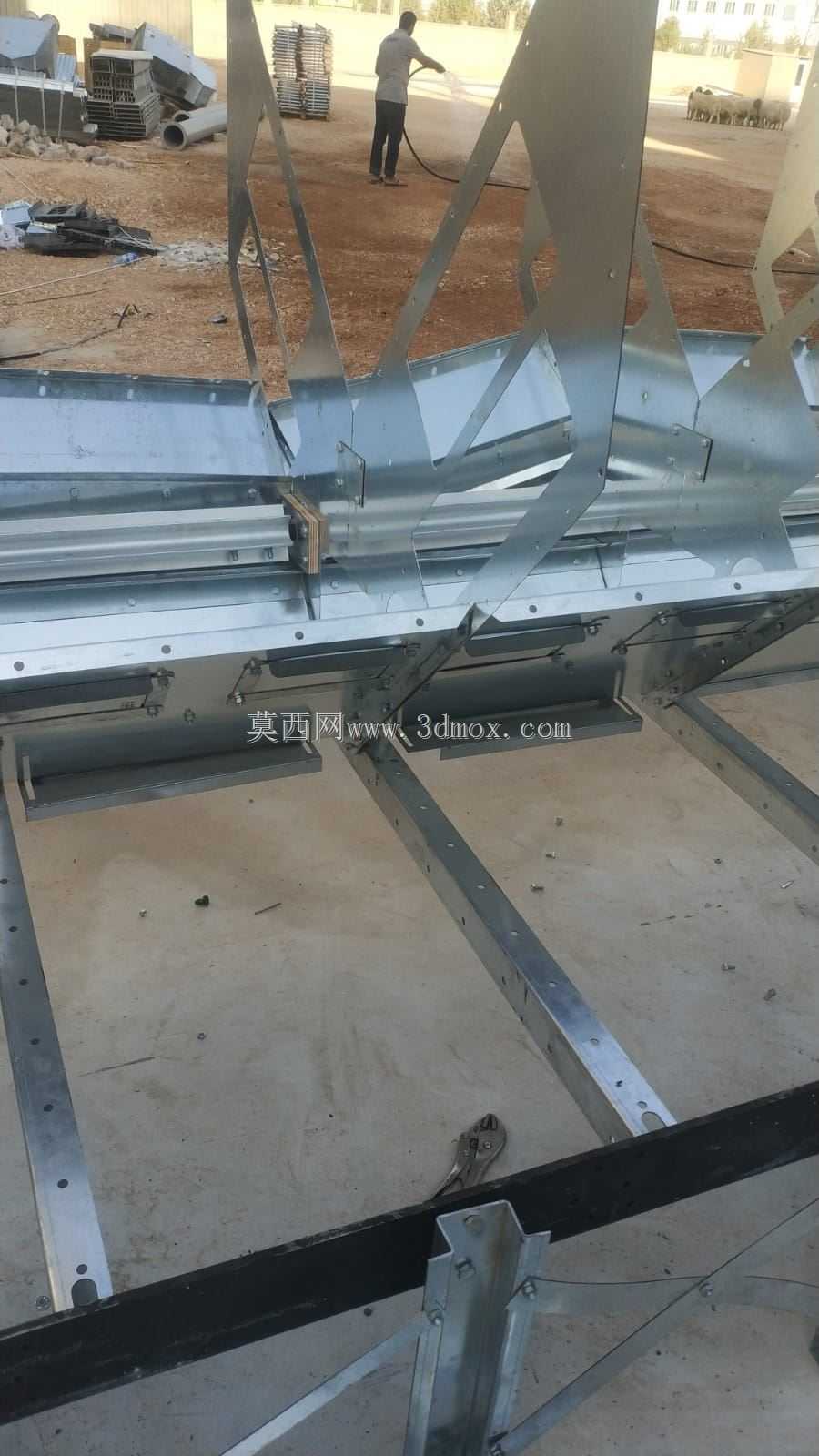

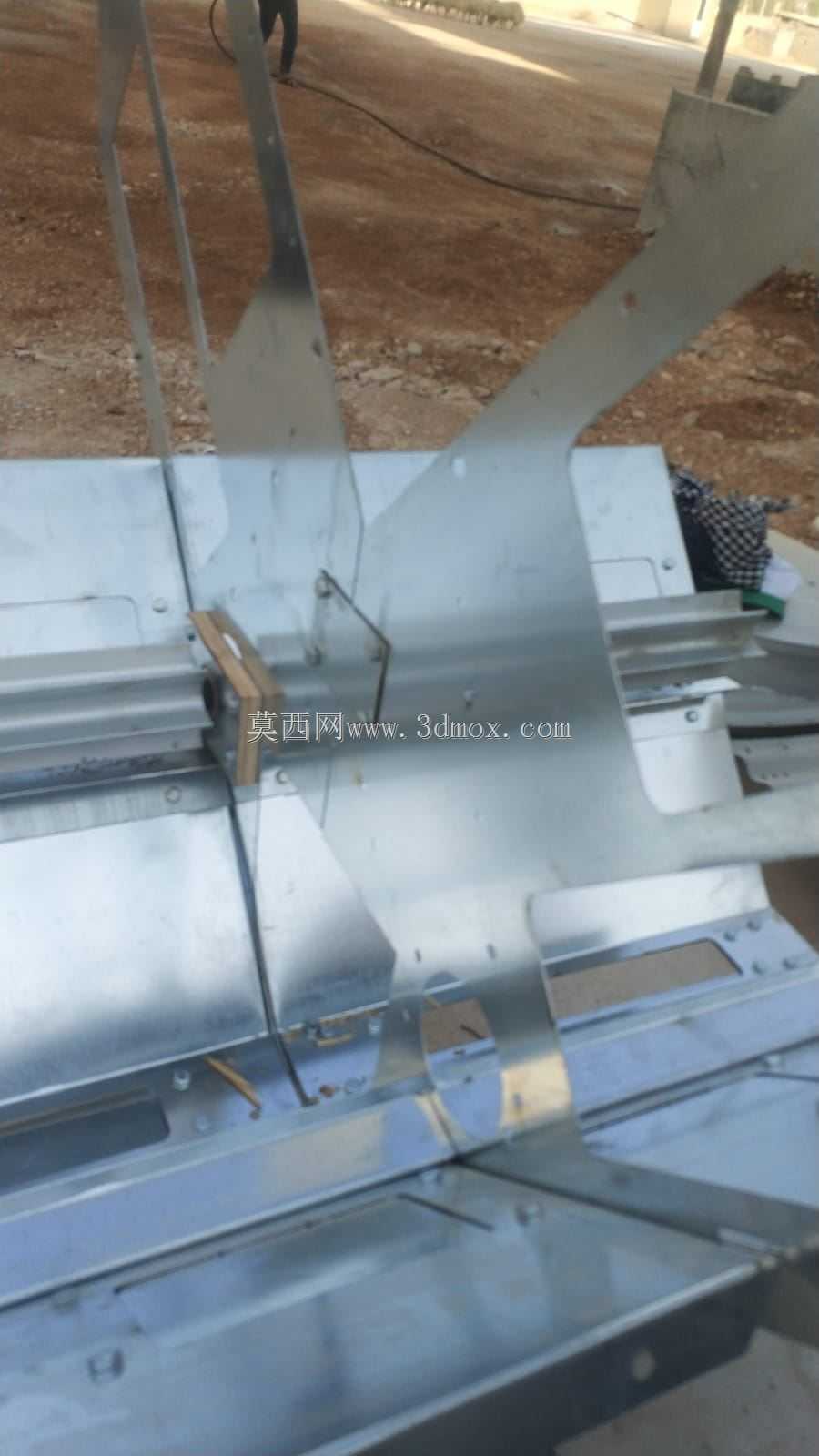

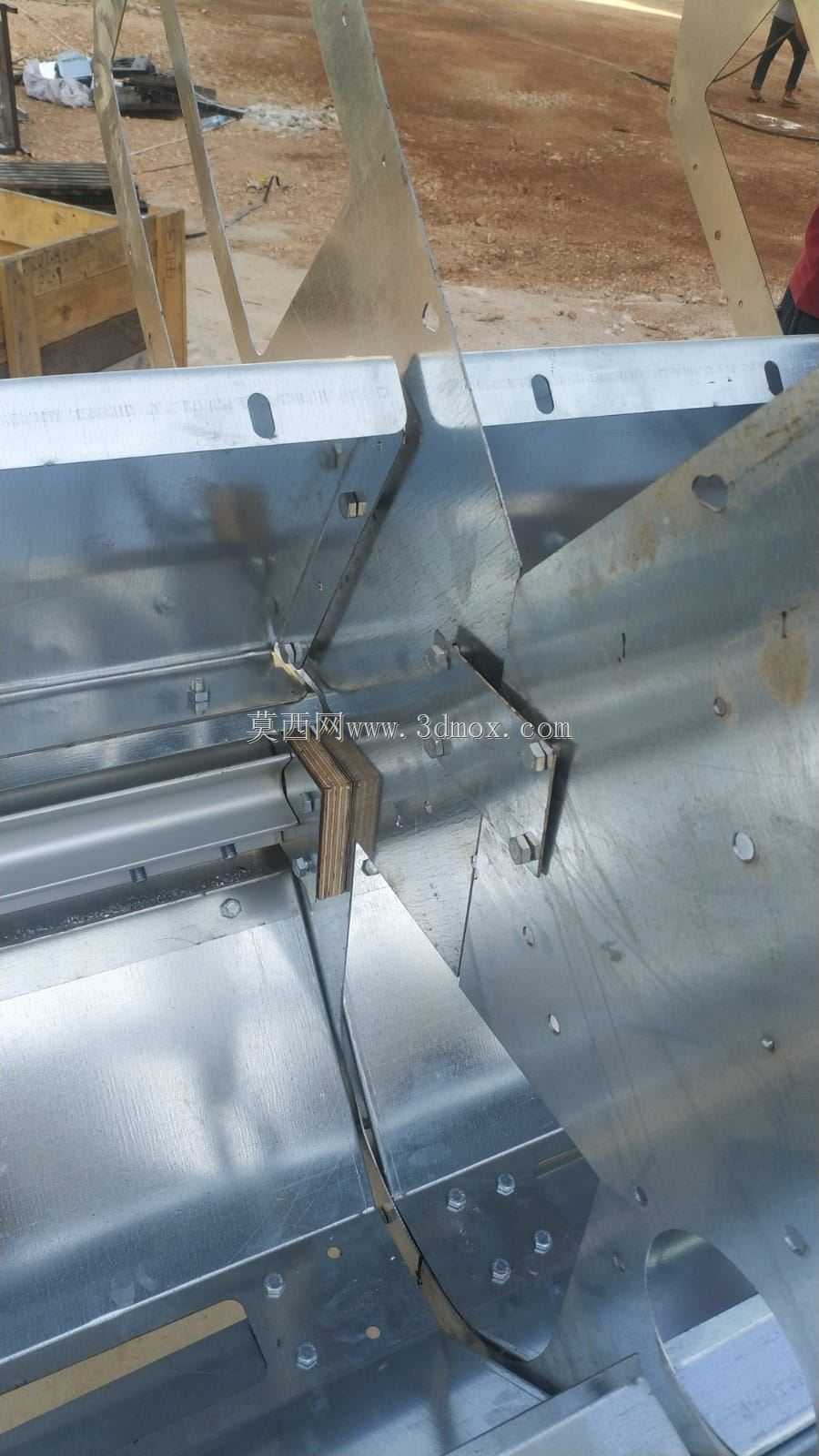

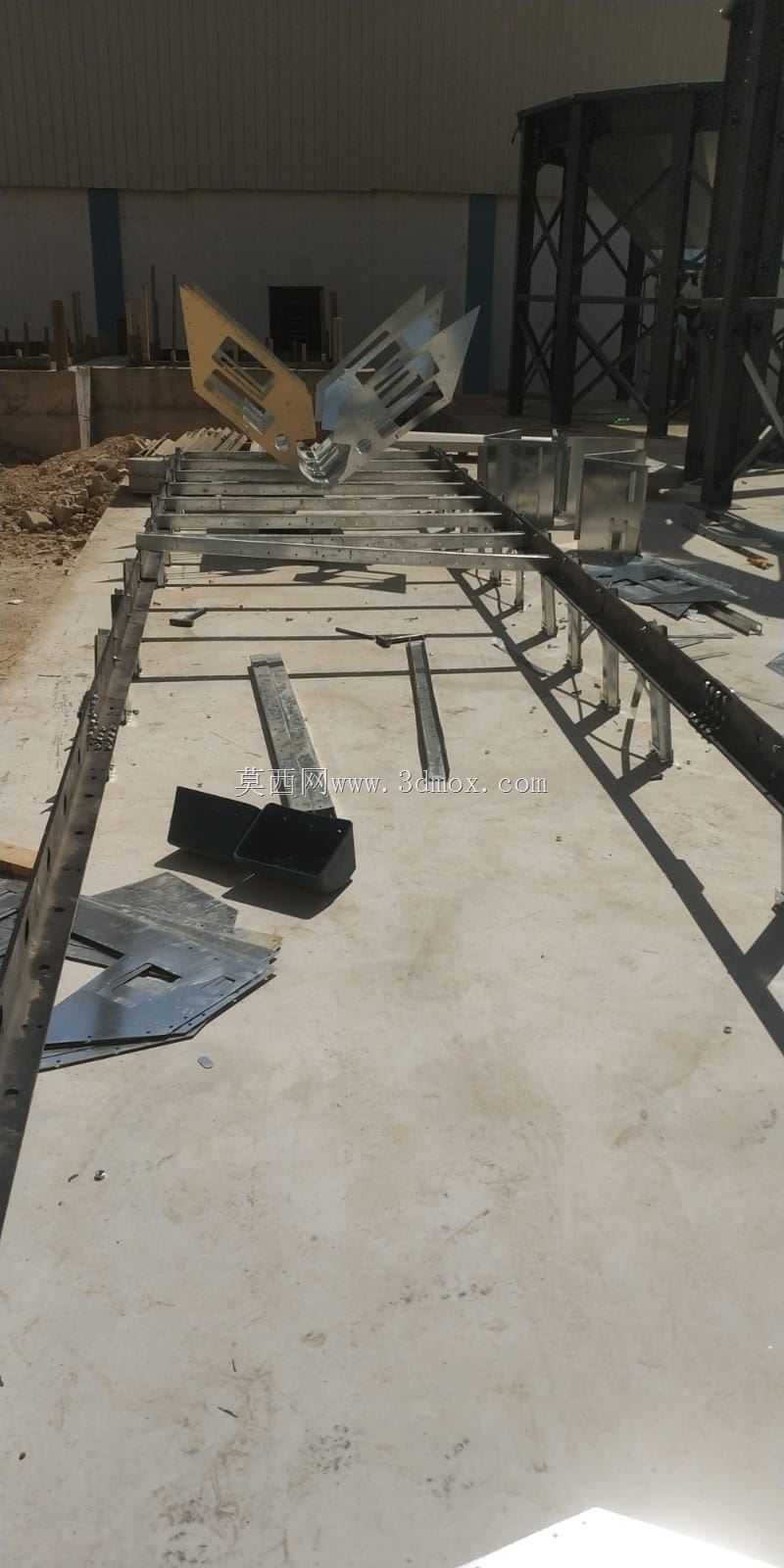

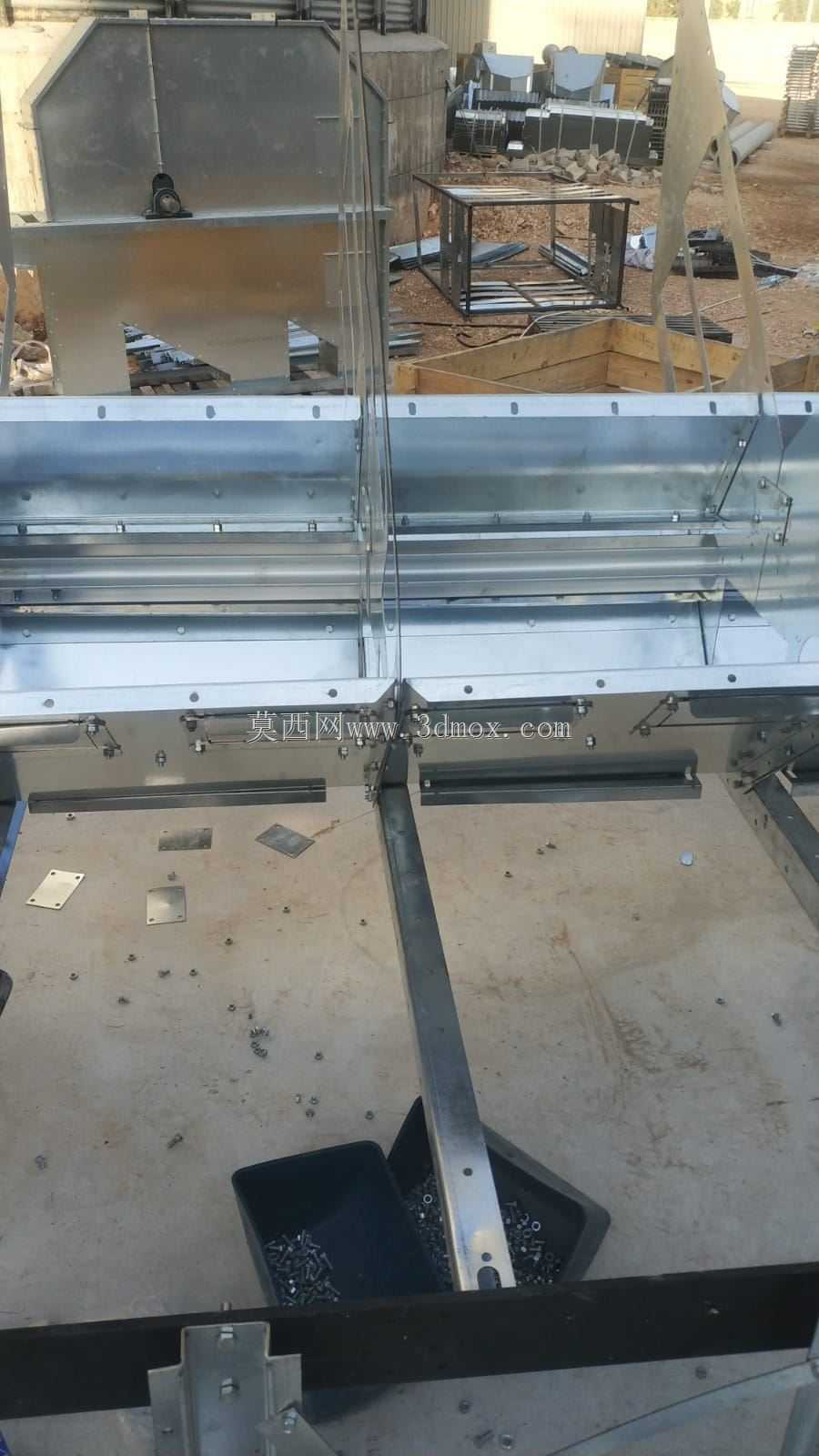

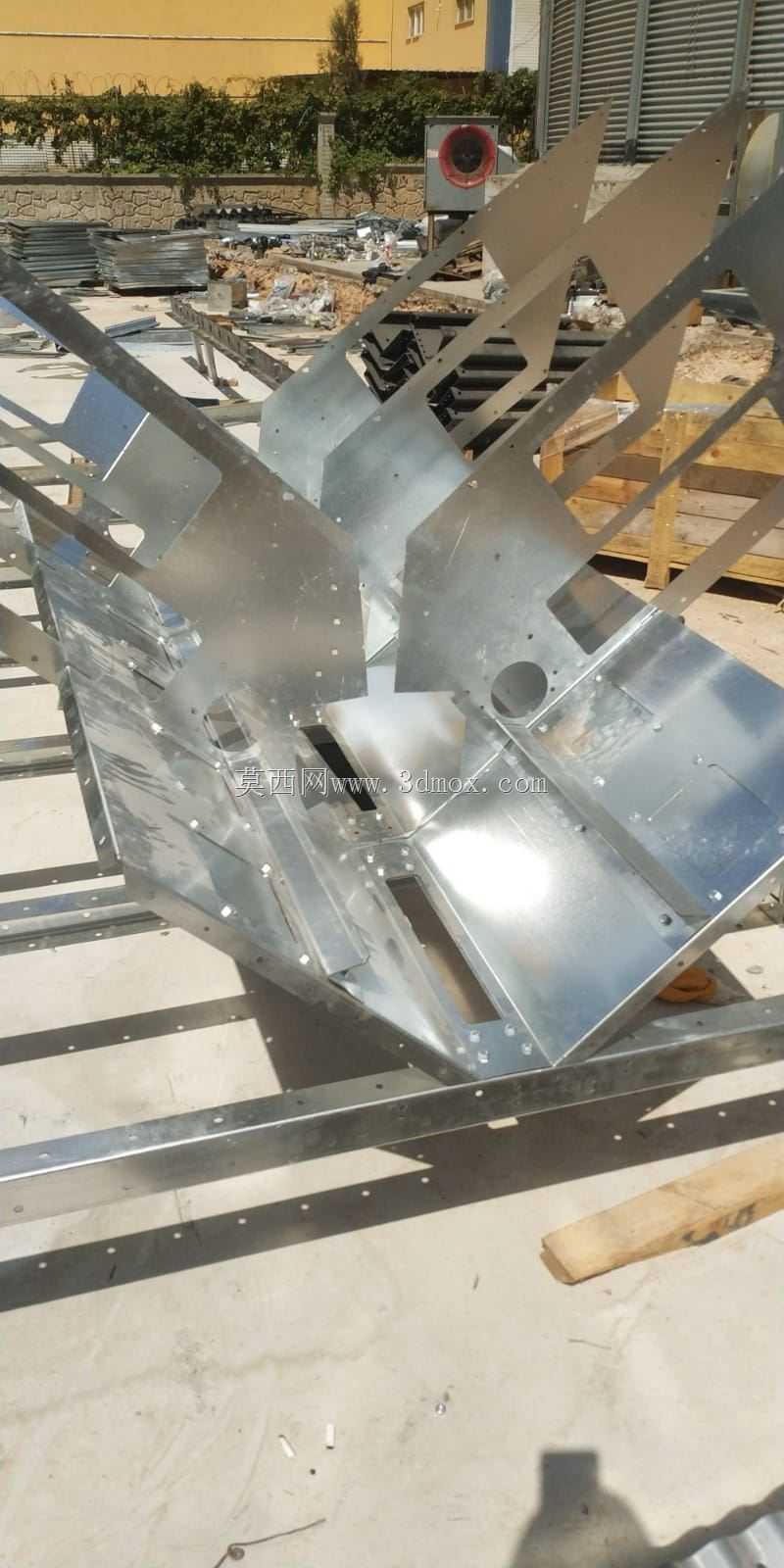

该带式输送设备主要面向农产品加工、散料仓储转运、轻工物料分拣等行业场景，可适配核桃、鹰嘴豆、谷物等颗粒状、块状散料的长距离连续输送作业，在生产线中承担物料流转、工序衔接、分拣导向的核心作用，能够替代人工搬运实现散料的高效定向传输，降低生产环节的人力搬运成本，减少物料转运过程中的散落损耗。设备主体采用分段式桁架机架结构，整体以标准型钢焊接拼装而成，机架沿输送方向设置等距排布的支撑立柱，横向通过连接横梁形成稳定的框架受力结构，可适配不同带宽的输送皮带安装需求，支撑腿底部预留安装固定孔位，能够直接通过膨胀螺栓固定在硬化车间地面，也可搭配可调脚杯实现安装高度与水平度的微调，适配不同厂区的地面平整度条件。机架上部沿输送方向间隔设置多组皮带托辊安装支座，可根据输送物料的载重需求选配槽型托辊或平行托辊，保证皮带在重载输送过程中不会出现过度下垂、跑偏的问题。在机架的中段位置设置了可翻转式导料分拣机构，通过两组对称布置的倾斜导料挡板，可将输送皮带上的物料按照分拣需求导向侧边出料口，挡板采用耐磨薄板制作，边缘做圆弧过渡处理，避免在导料过程中刮伤破损颗粒类物料，挡板的翻转角度可根据实际物料流量、分拣速度进行调节，无需改动机架主体结构即可适配不同的分拣工艺要求。设备整体沿输送方向的长度可根据生产线布局进行模块化拼接扩展，单段机架的宽度适配常规工业输送皮带的安装尺寸，机架两侧预留了安全护栏、防尘罩、清扫器等附属配件的安装位，可根据不同的作业环境加装对应的防护、清洁组件。设计过程中充分考虑了散料输送的受力特性，对机架的承重横梁做了加强处理，在导料机构的安装位置额外增加了斜向支撑筋，避免长期受物料冲击出现结构变形，整体结构兼顾了安装便捷性与结构稳定性，既能够满足固定生产线的长期连续输送作业需求，也可拆分后转运至临时作业场地快速组装使用，适配多场景的散料输送分拣作业需求。
