模块化方形塔式谷物烘干设备结构设计

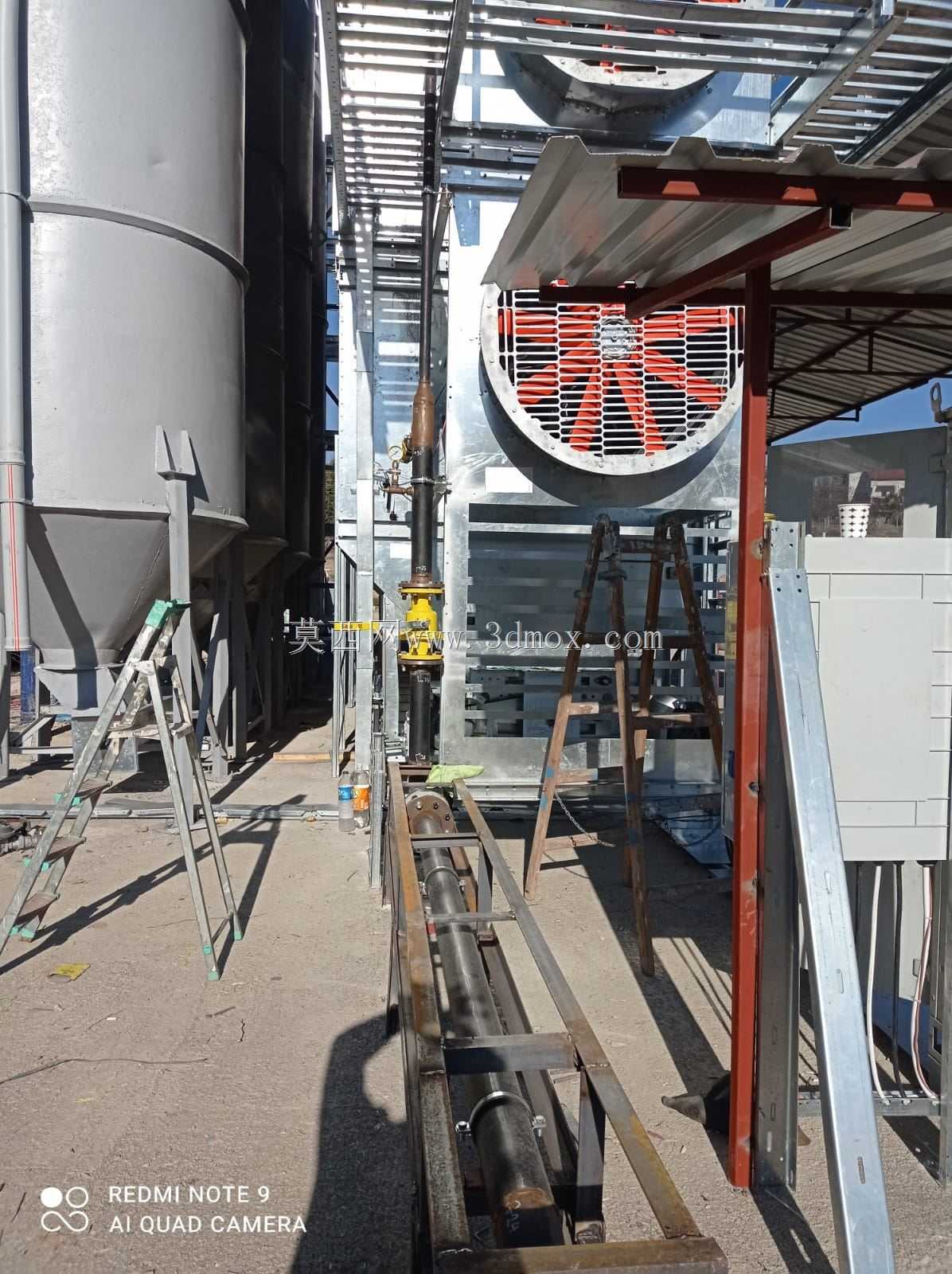

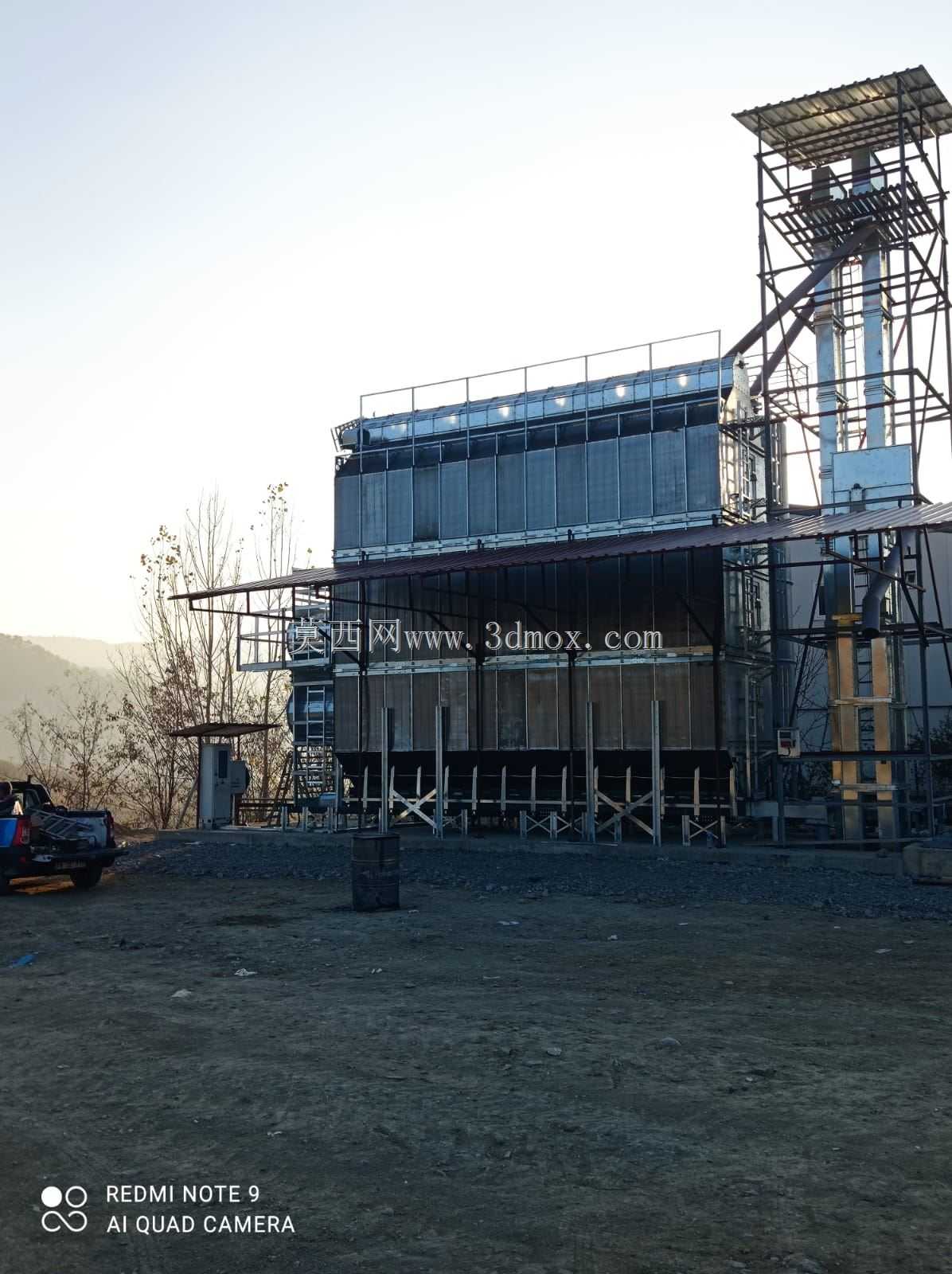

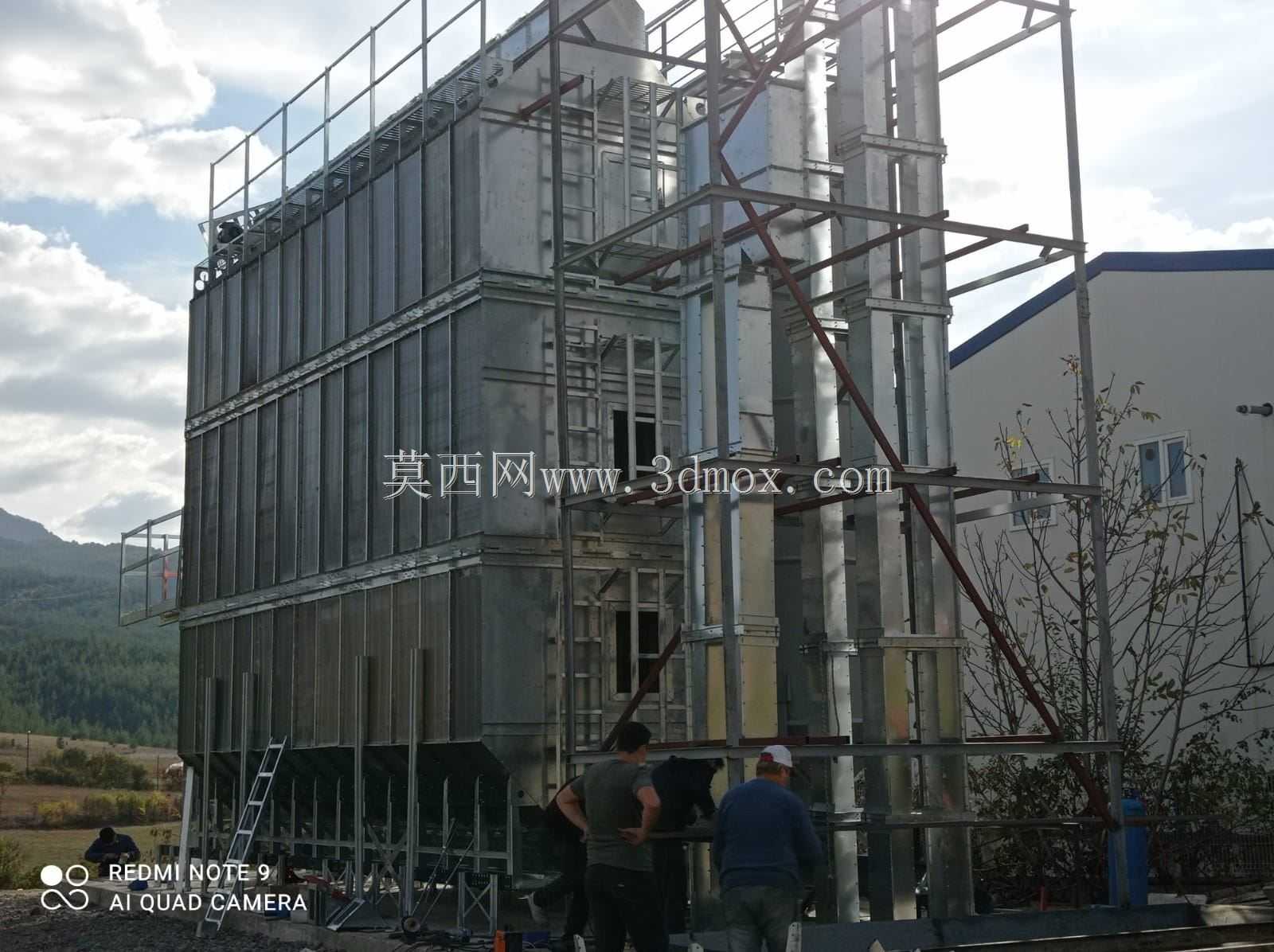

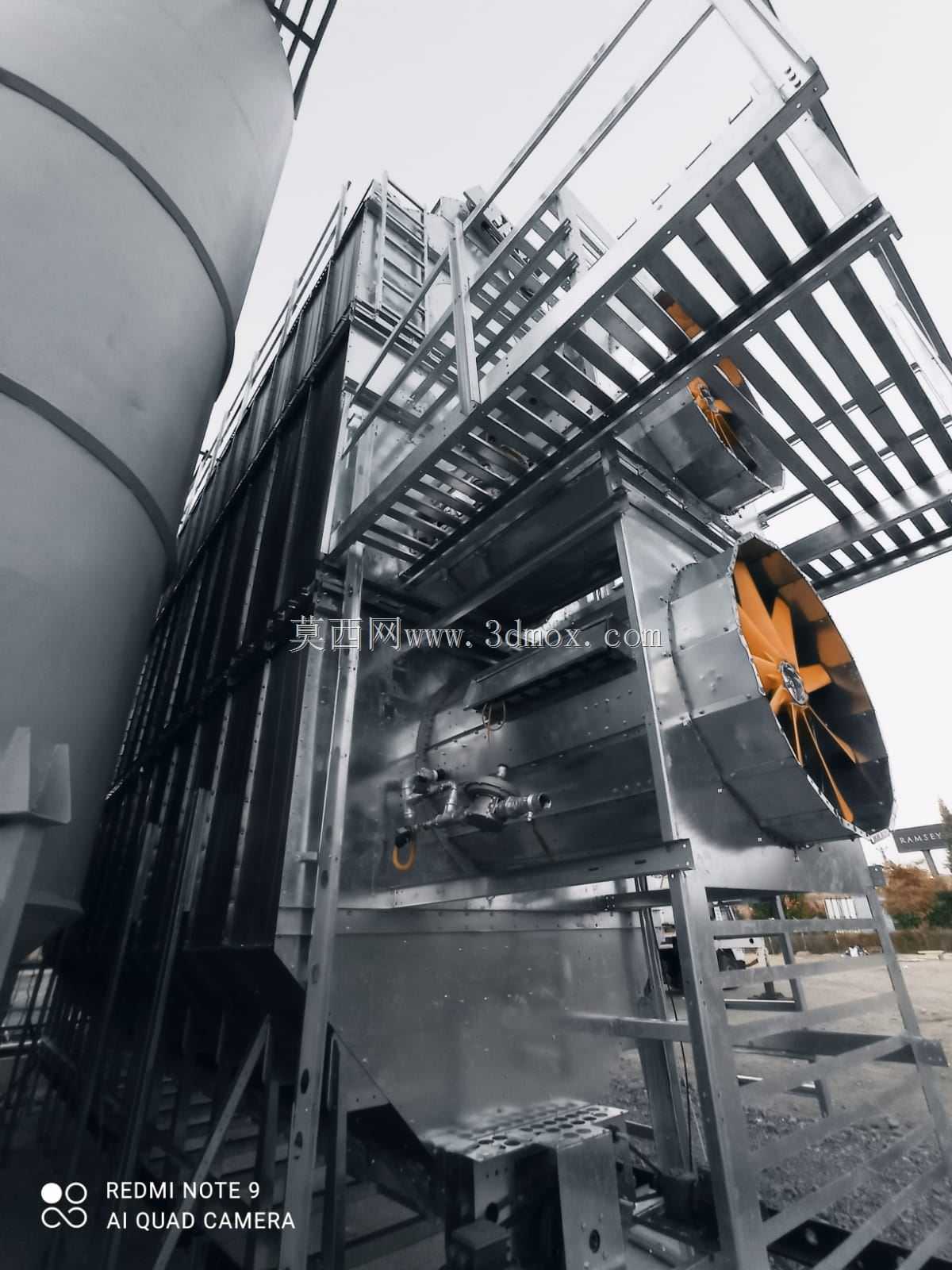

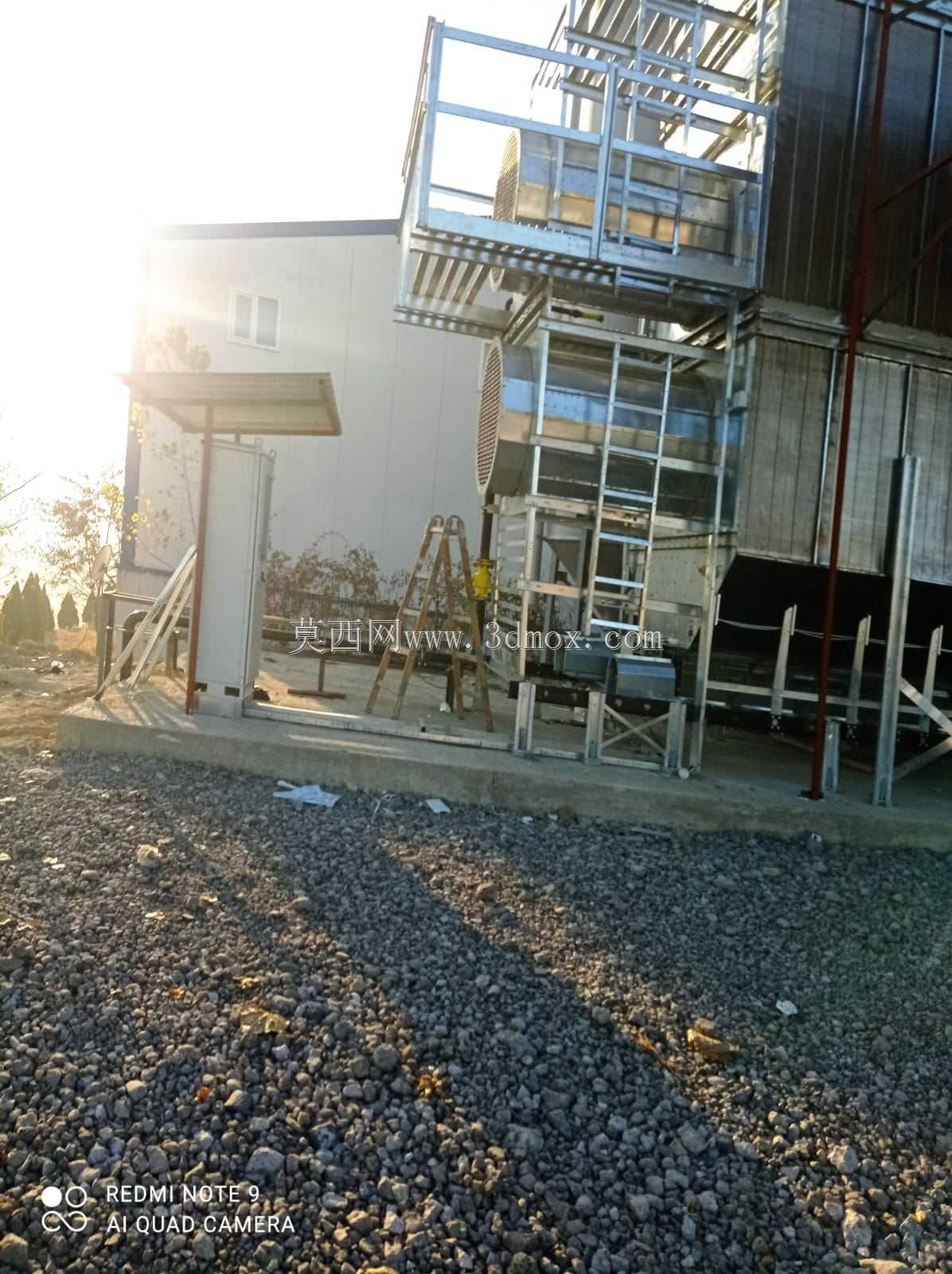

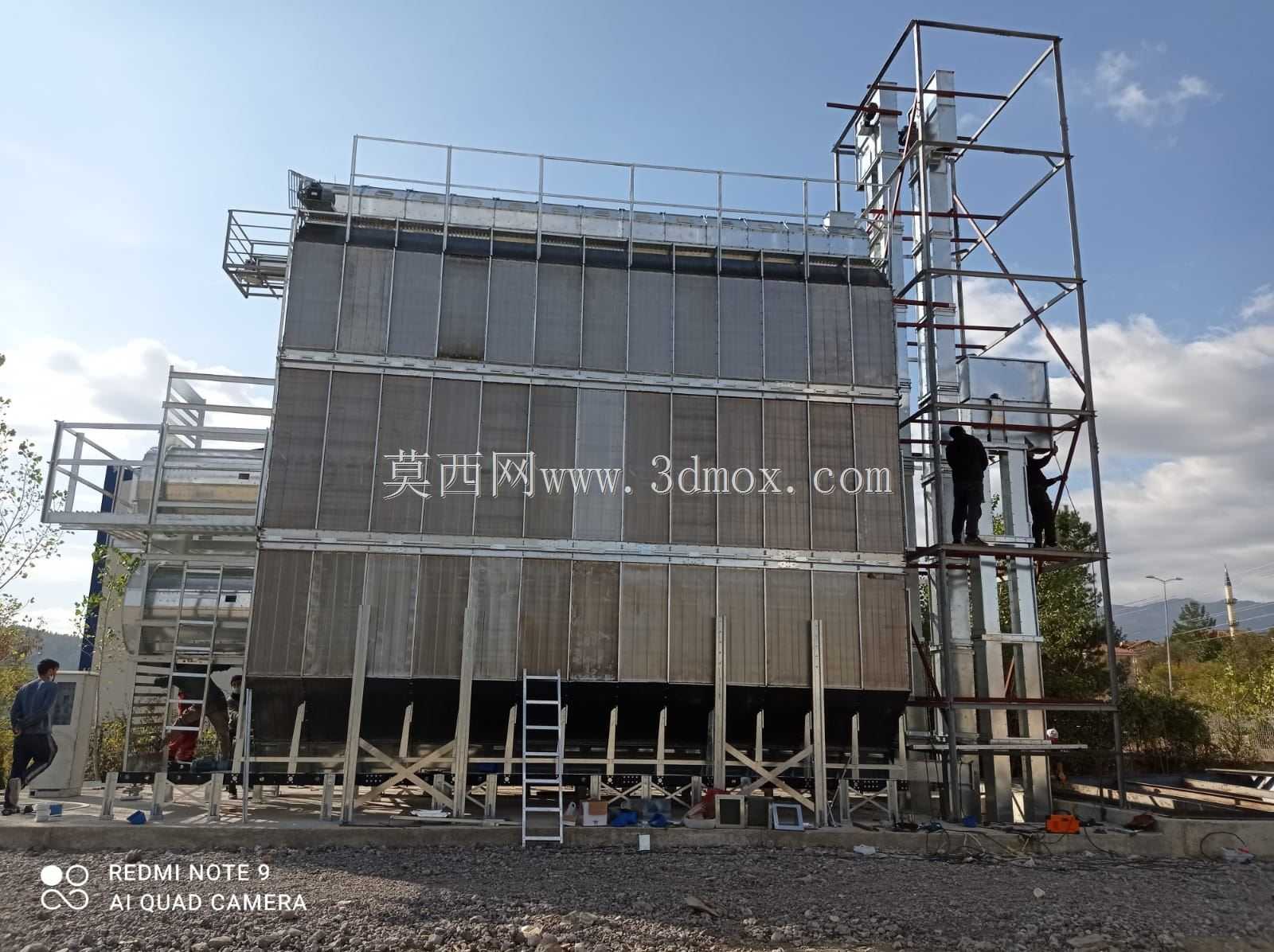

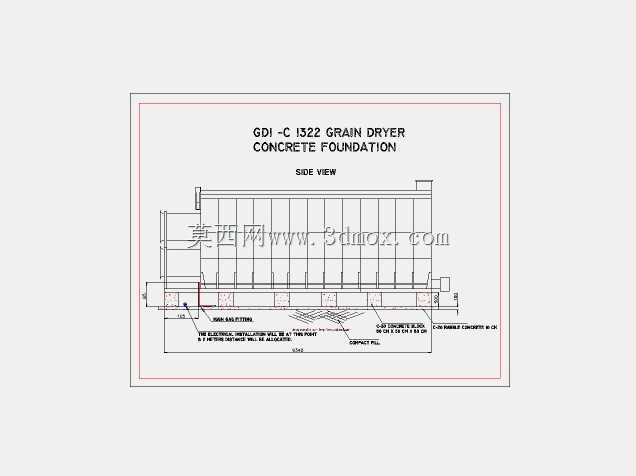

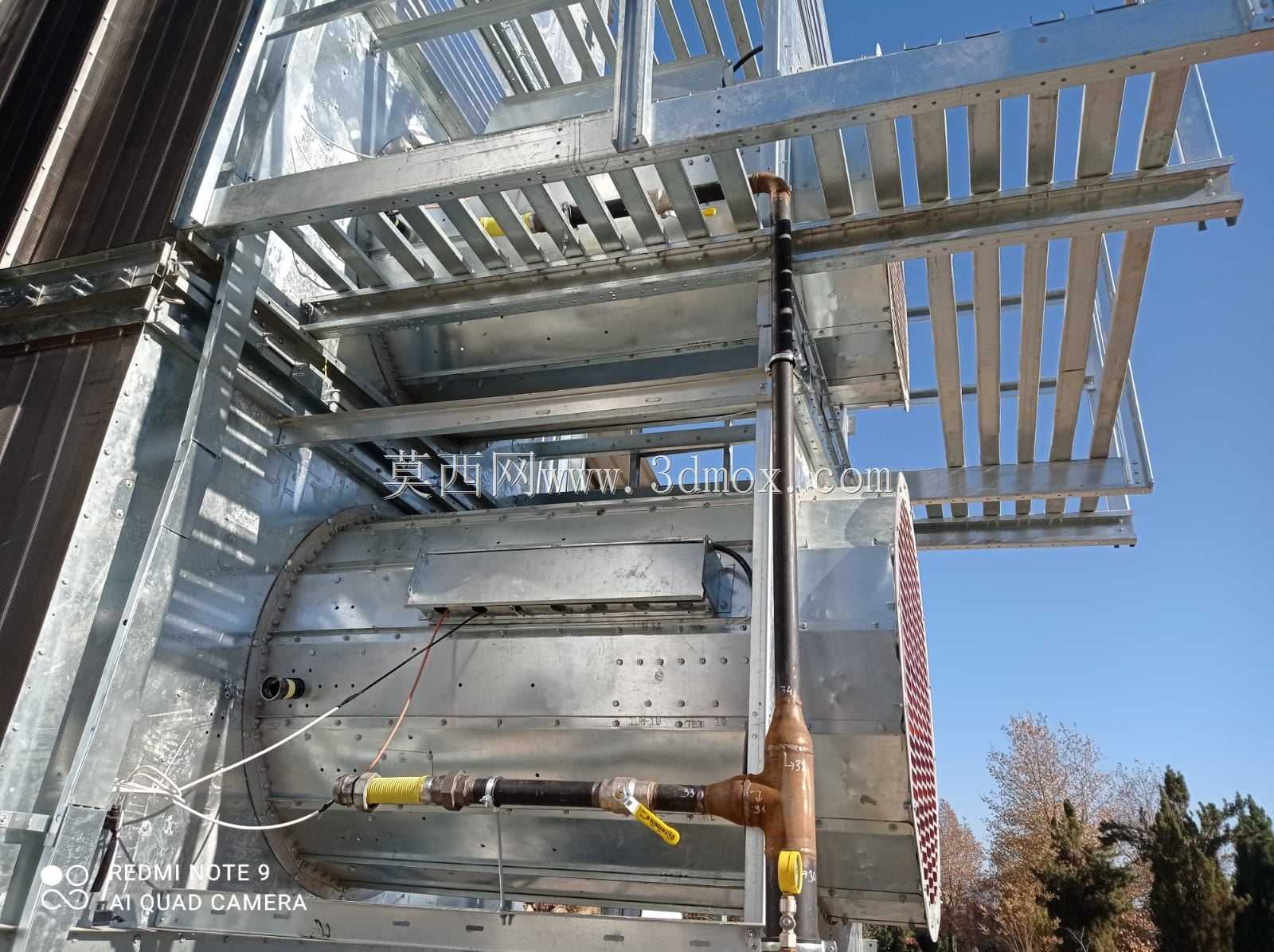

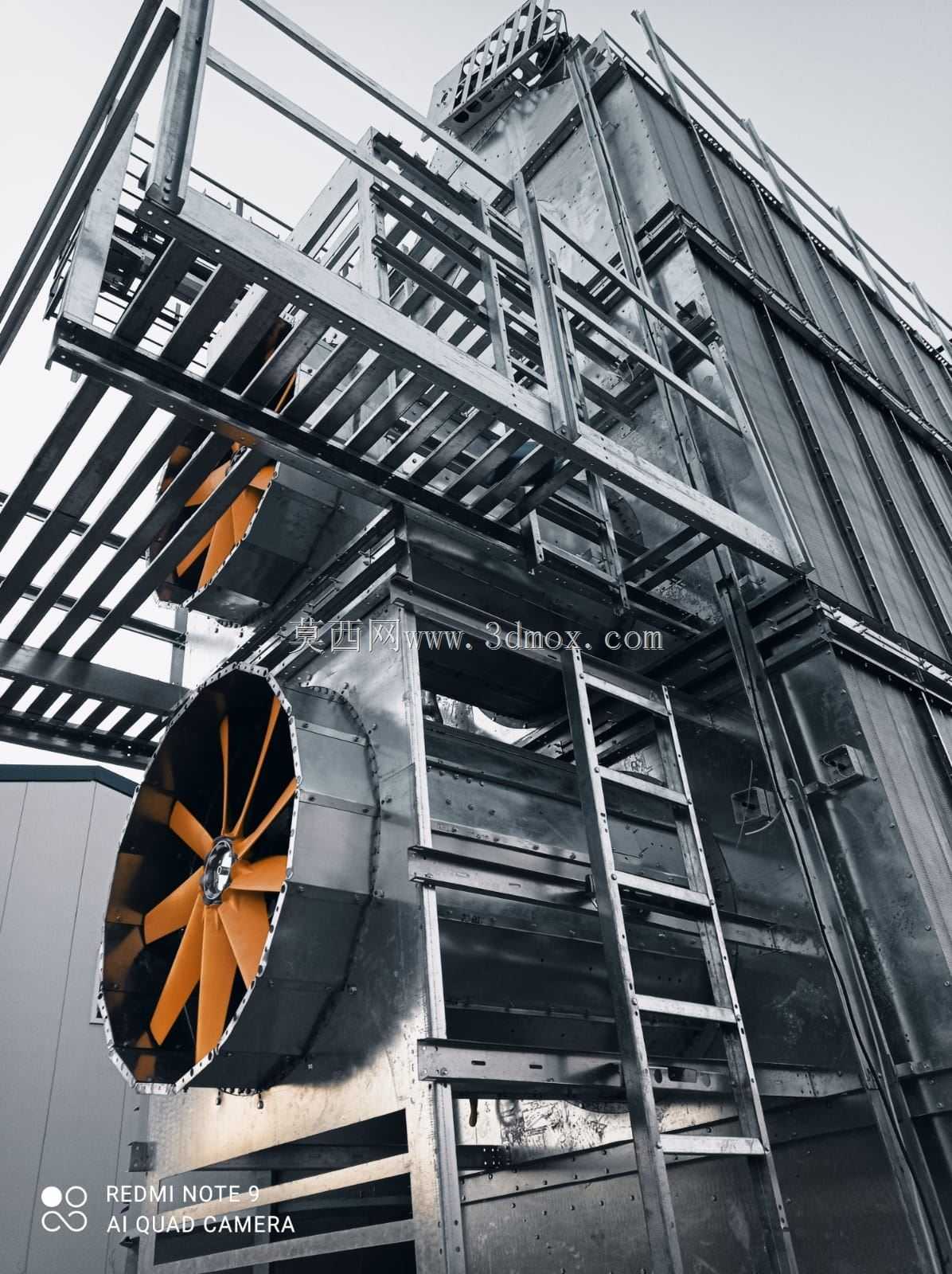

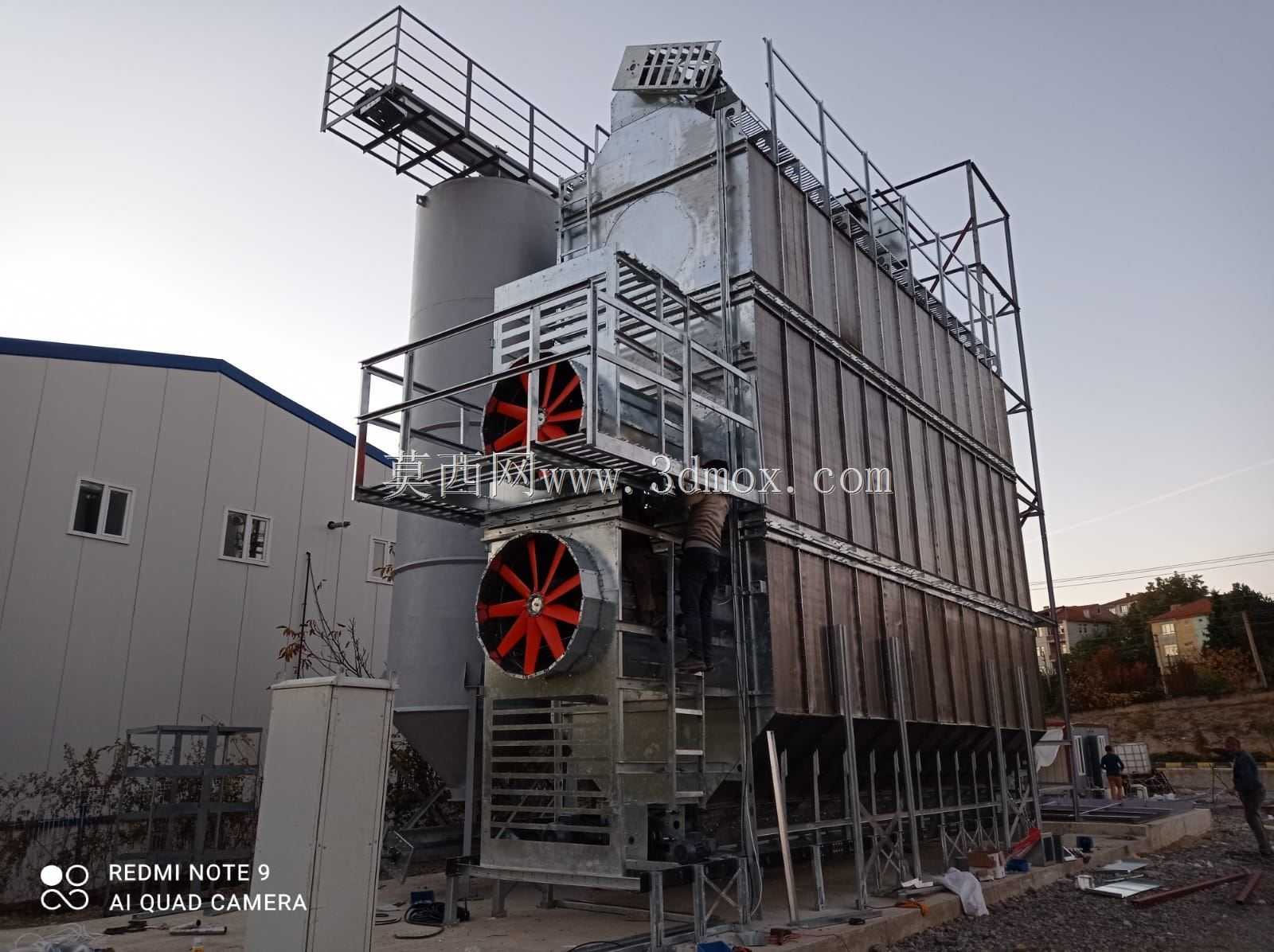

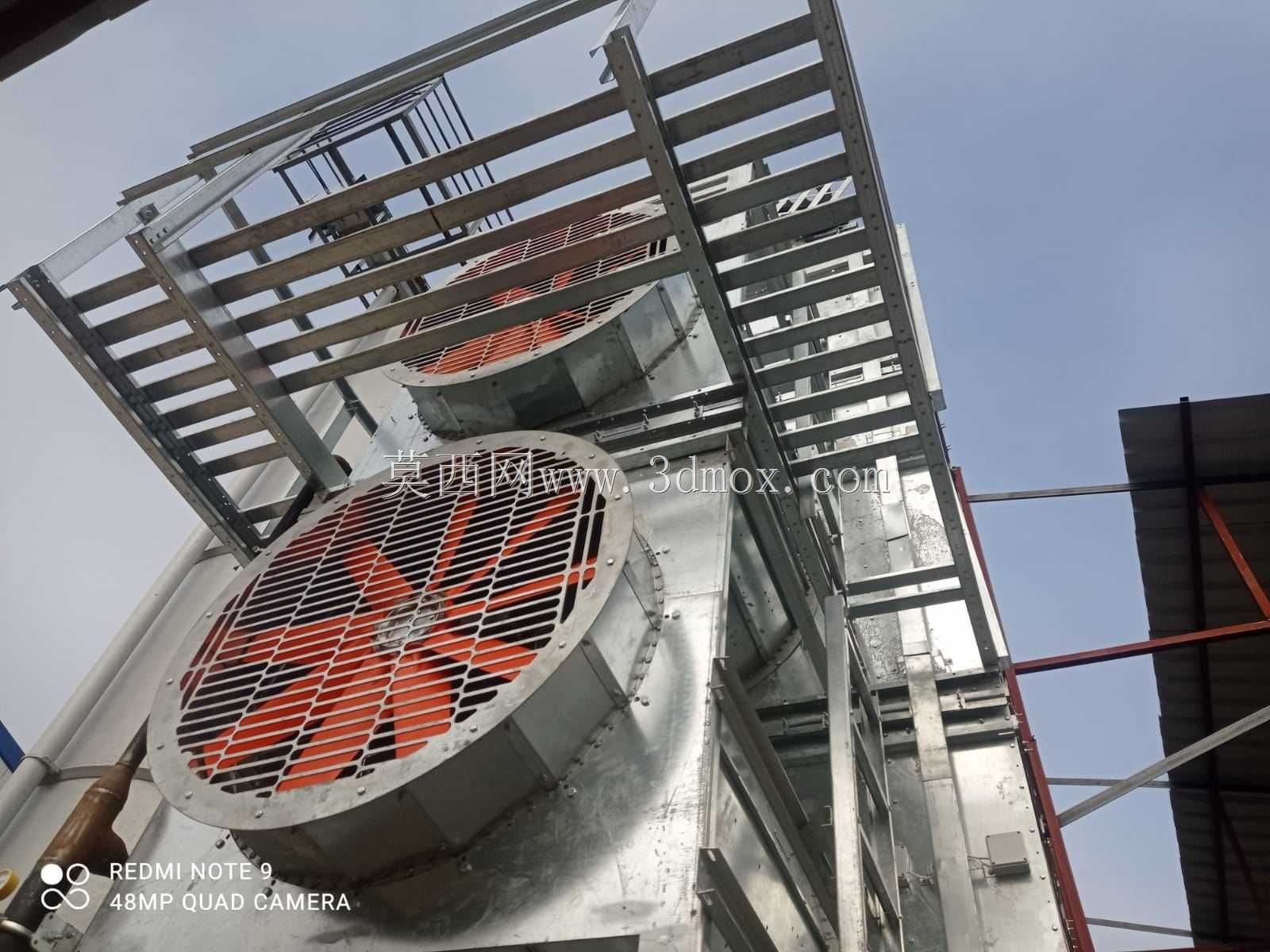

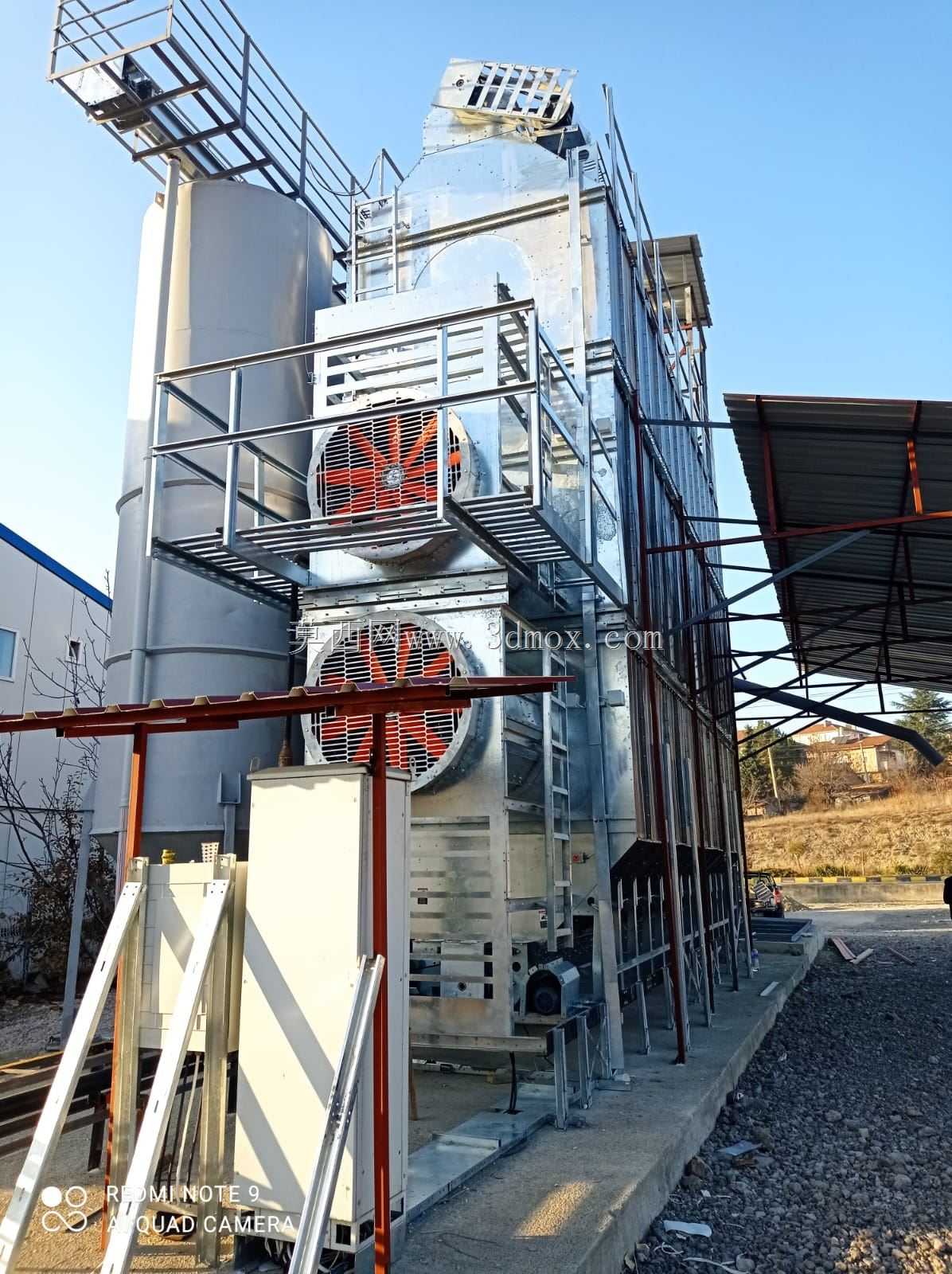

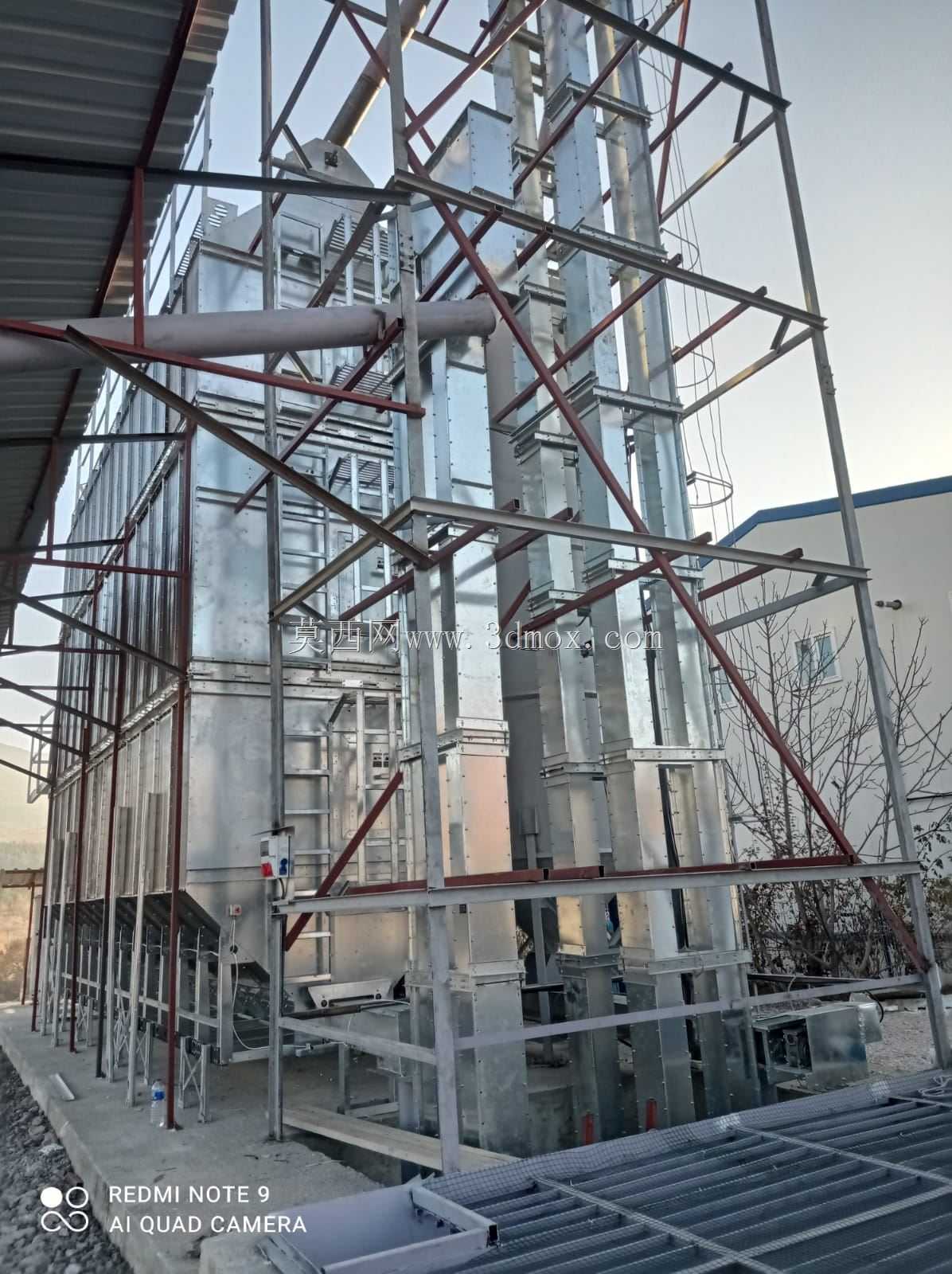

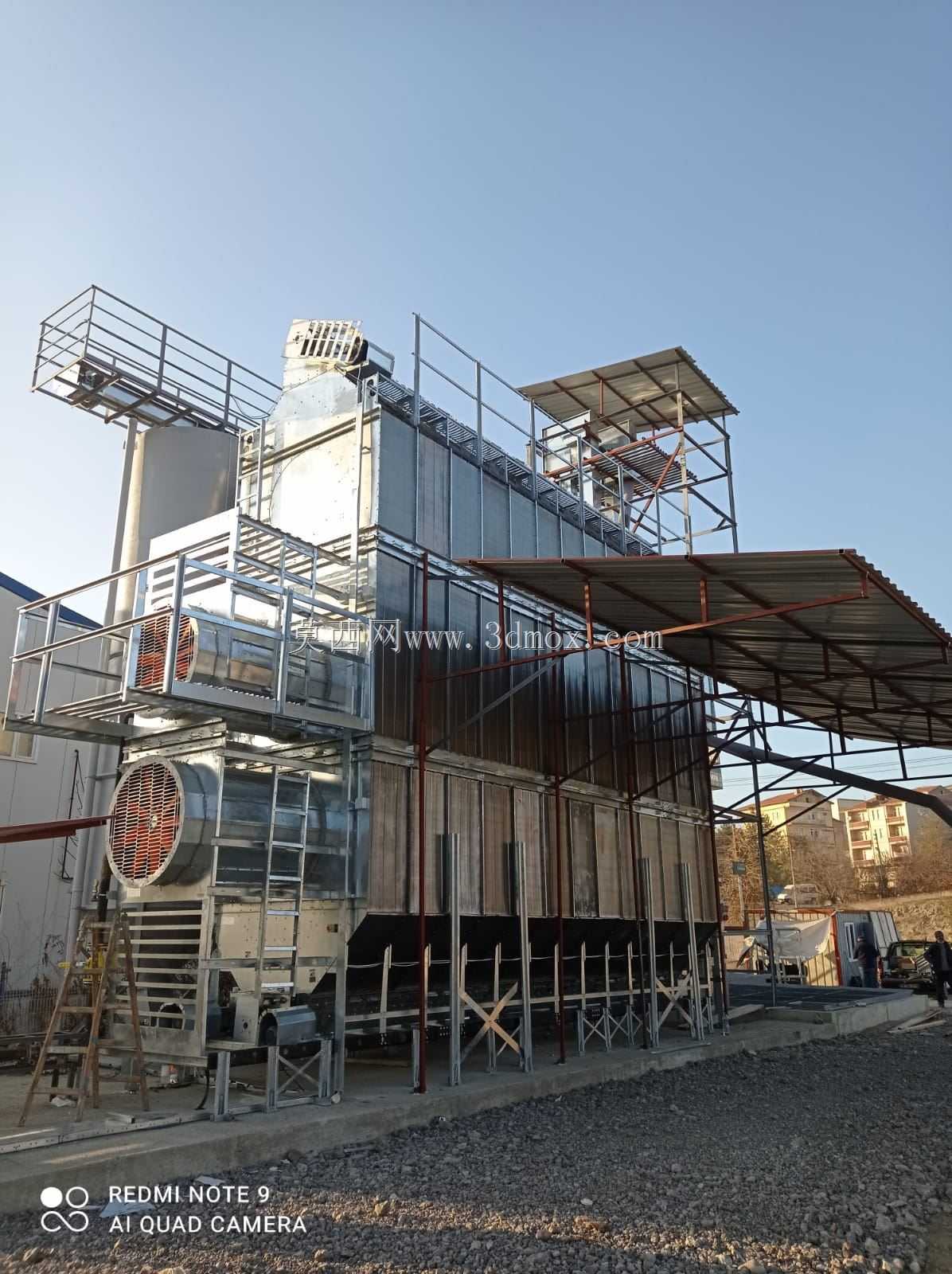

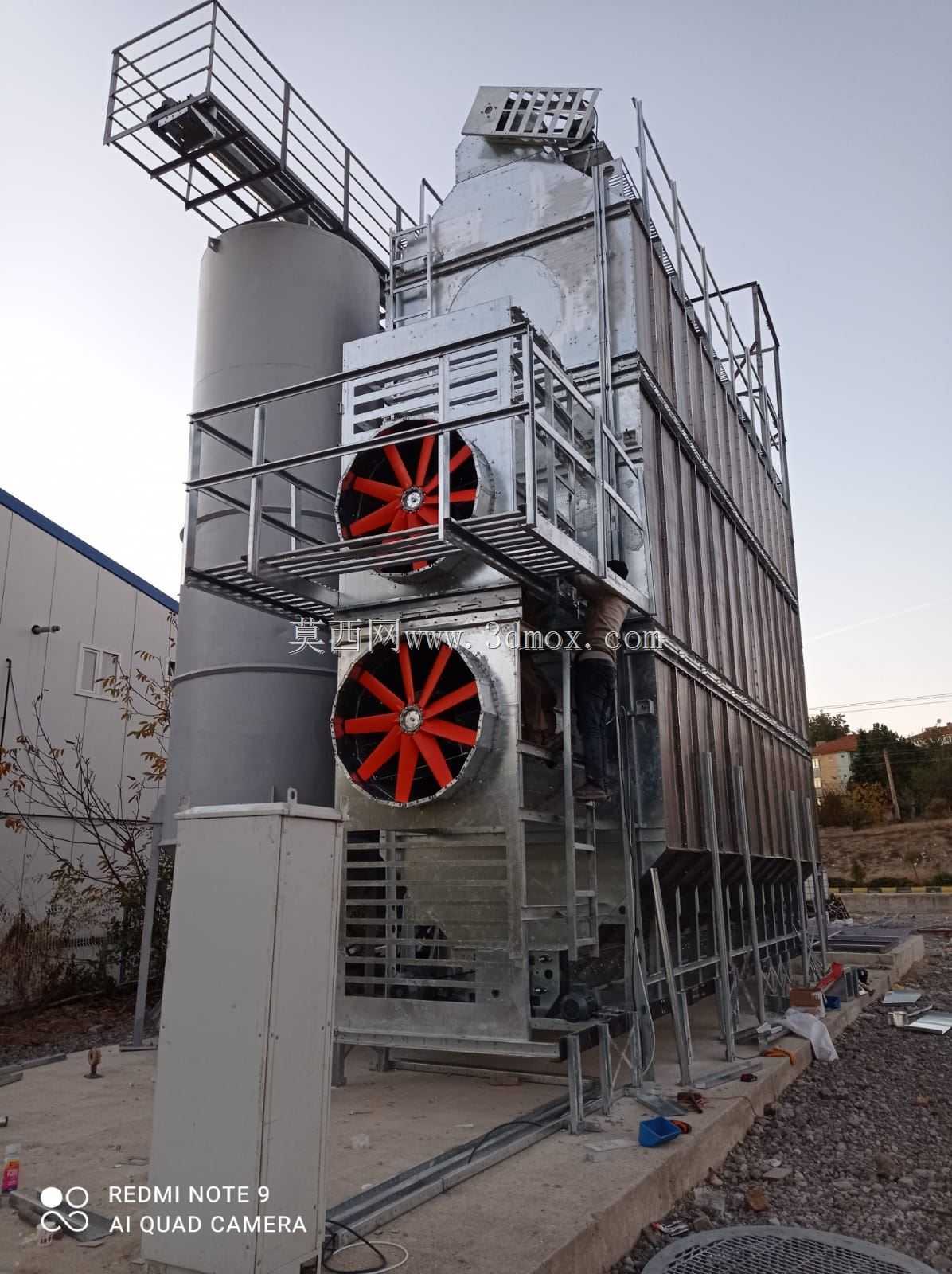

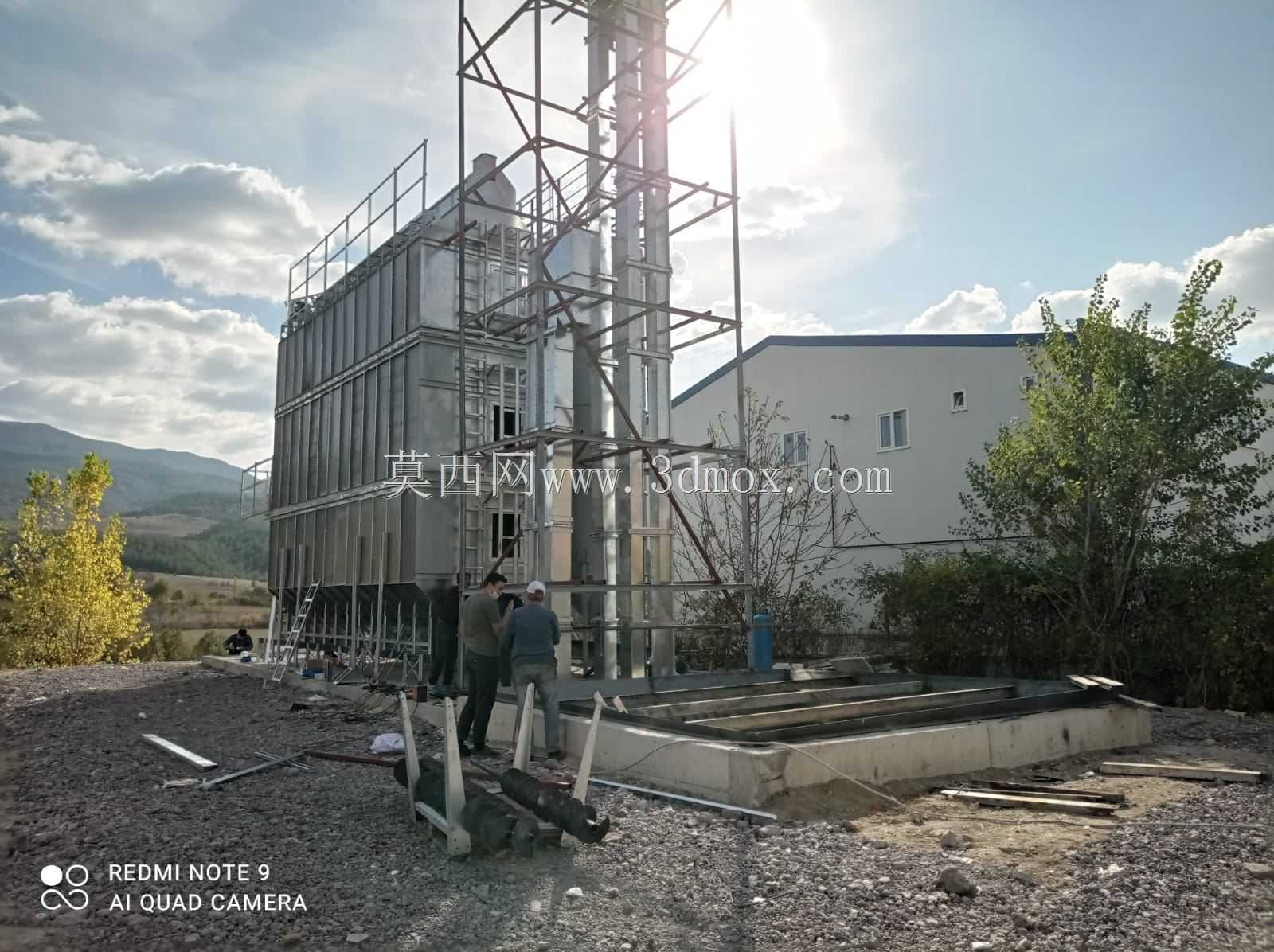

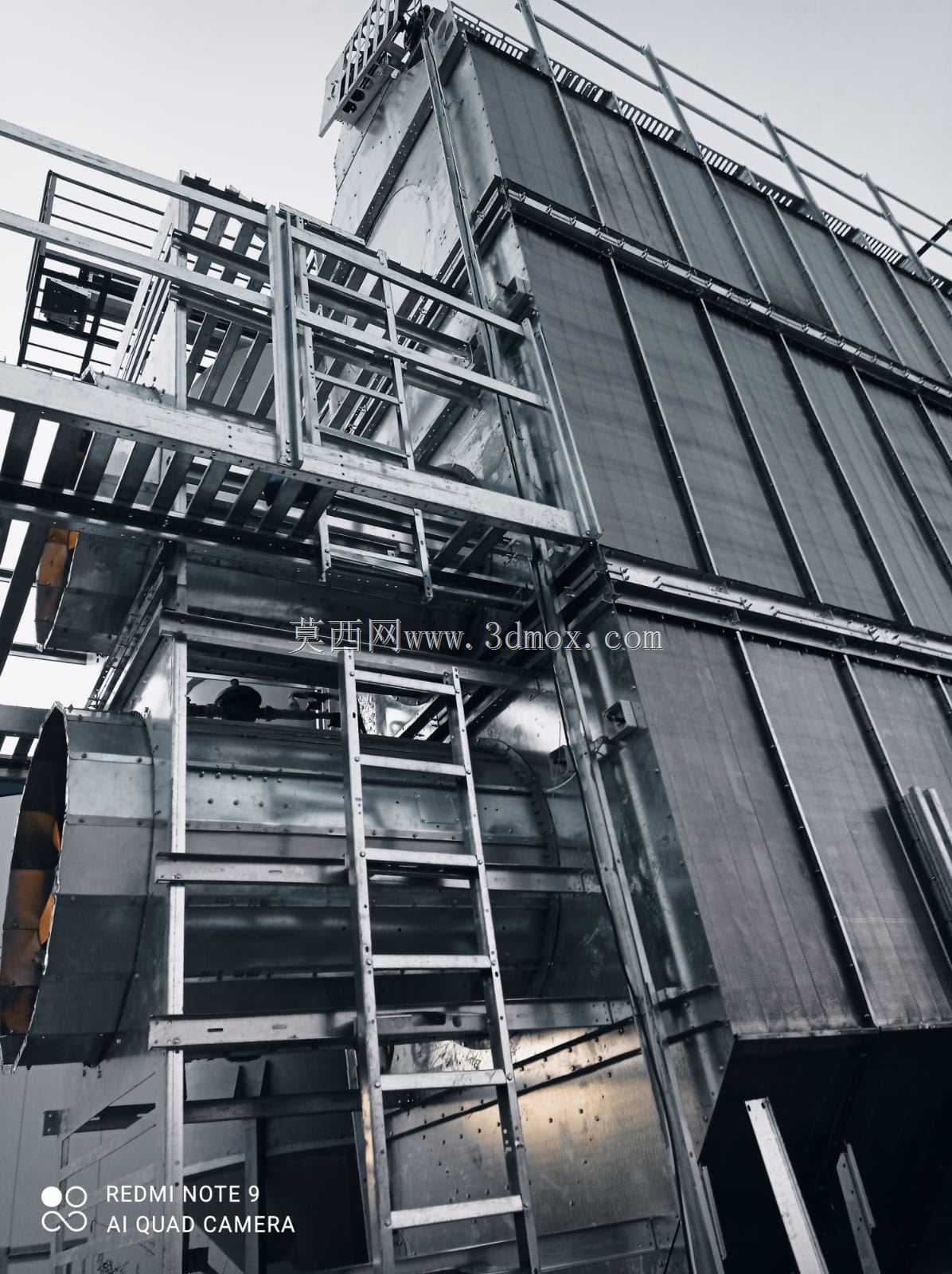

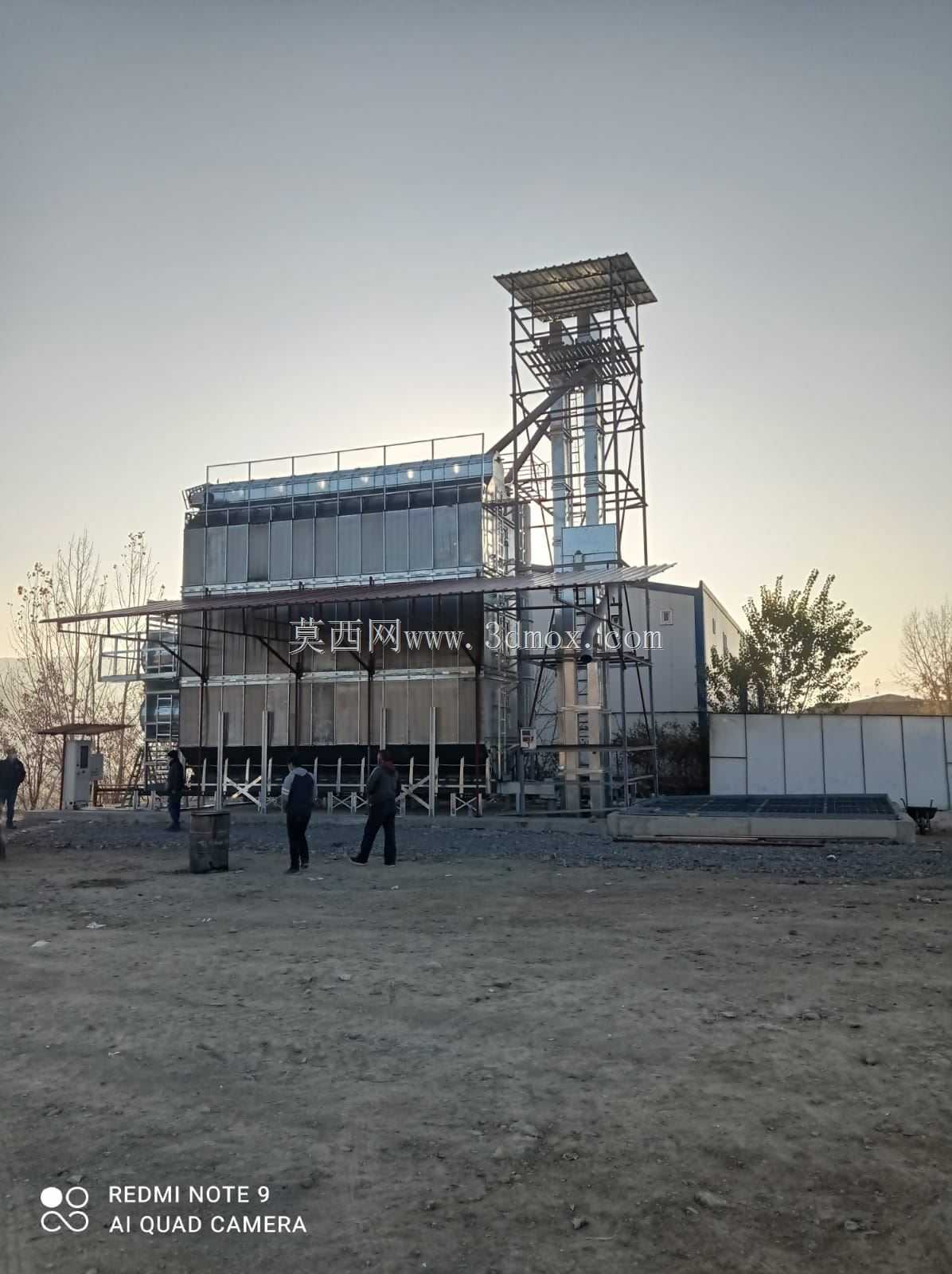

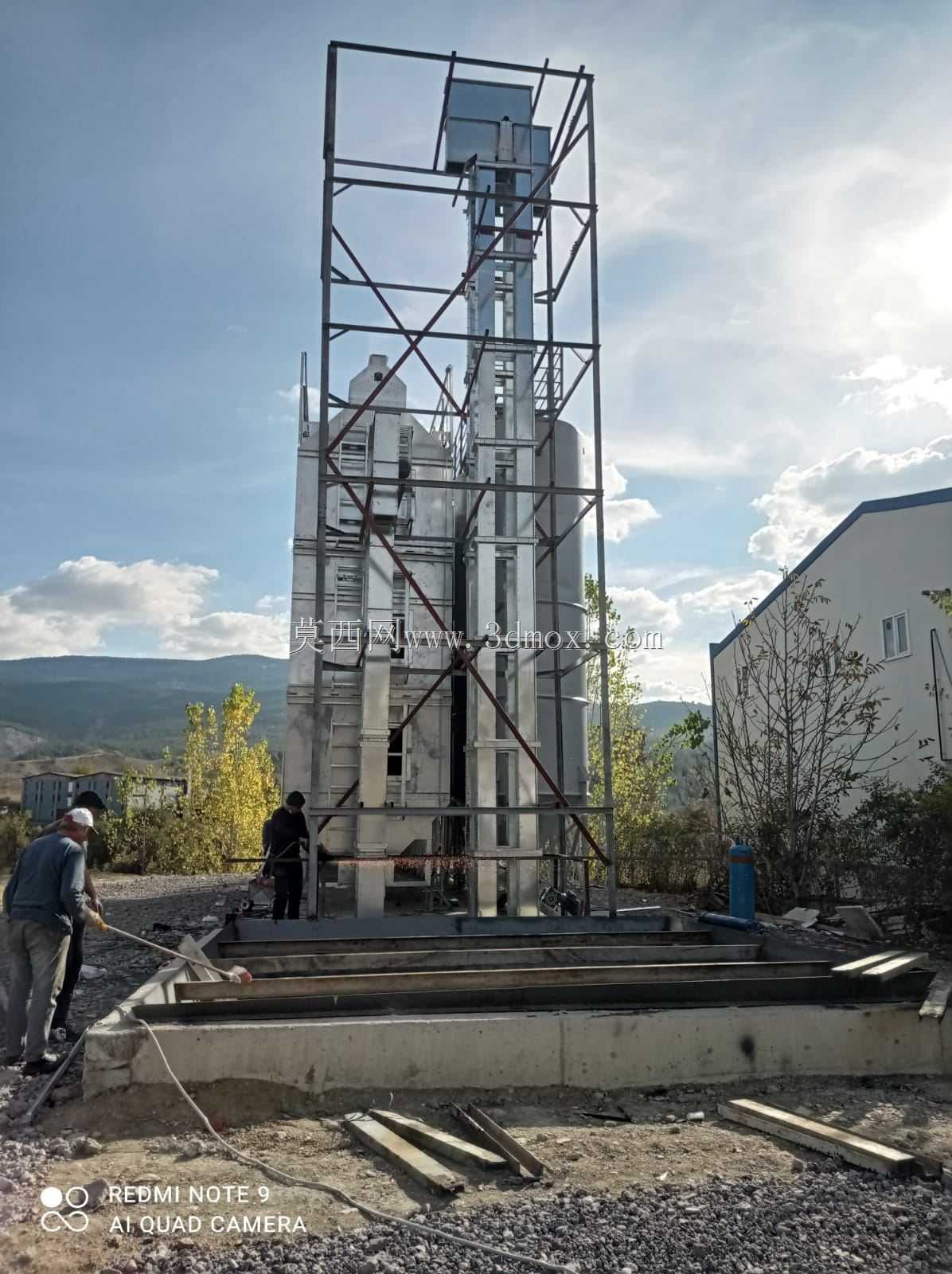

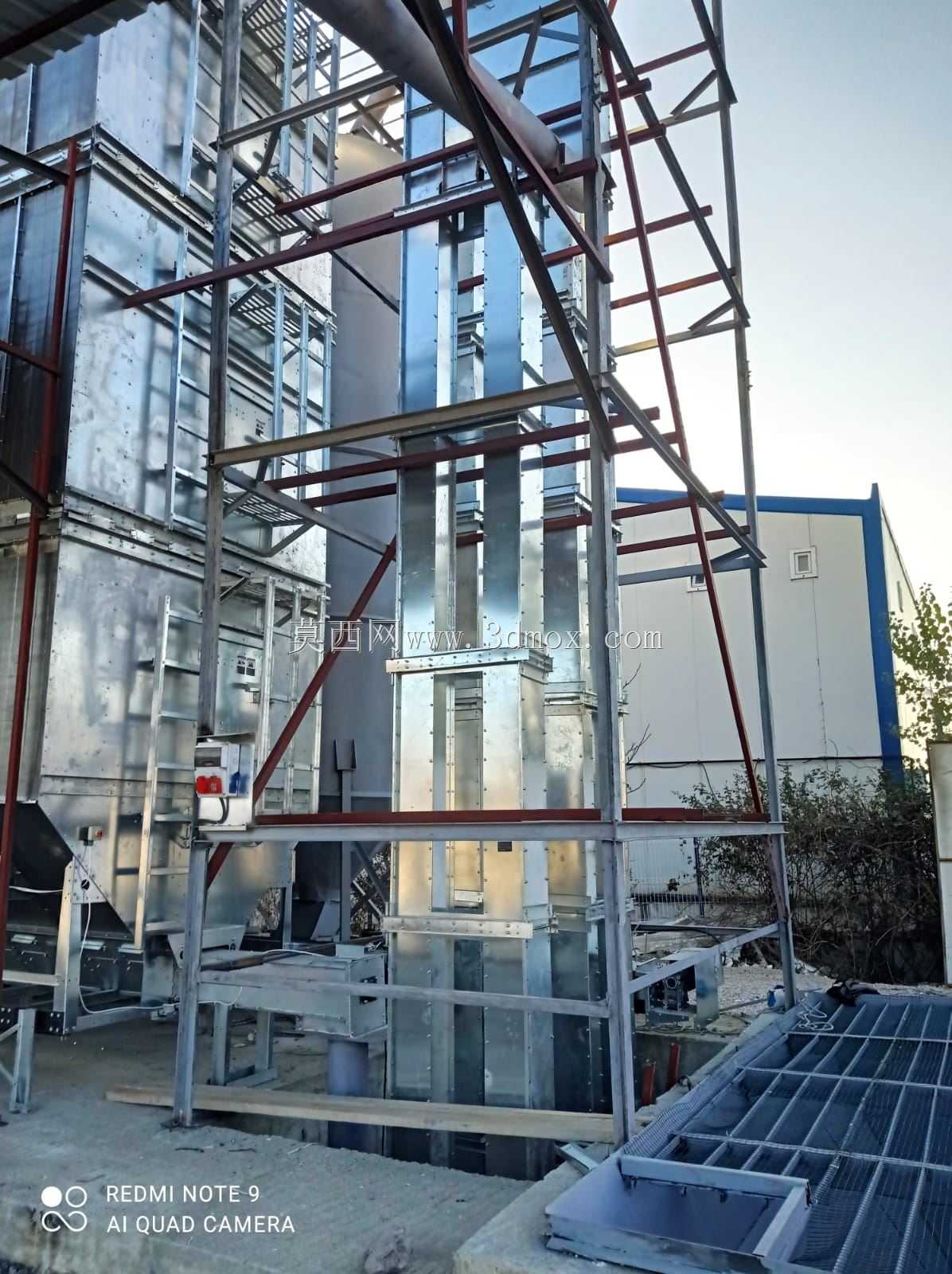

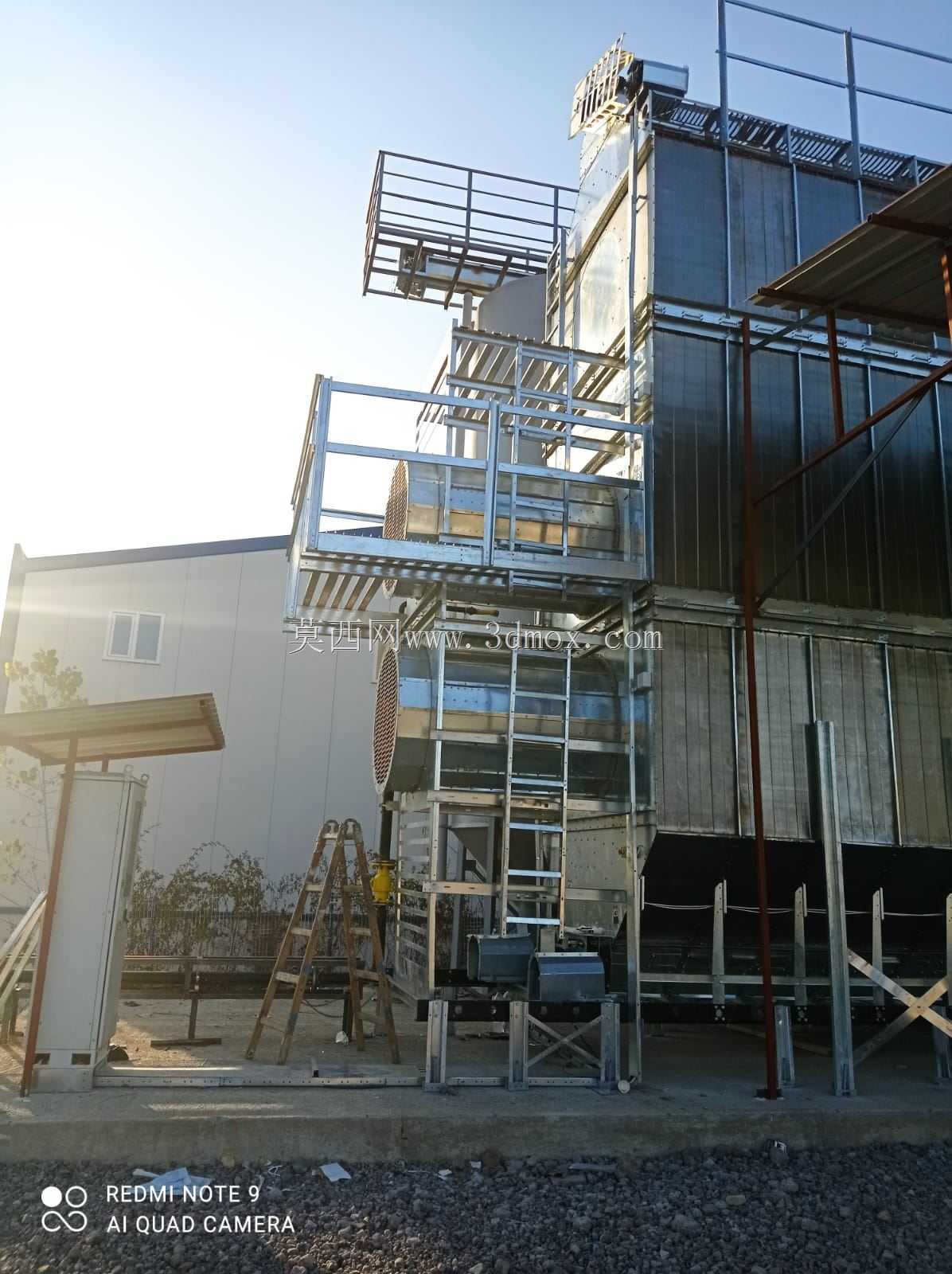

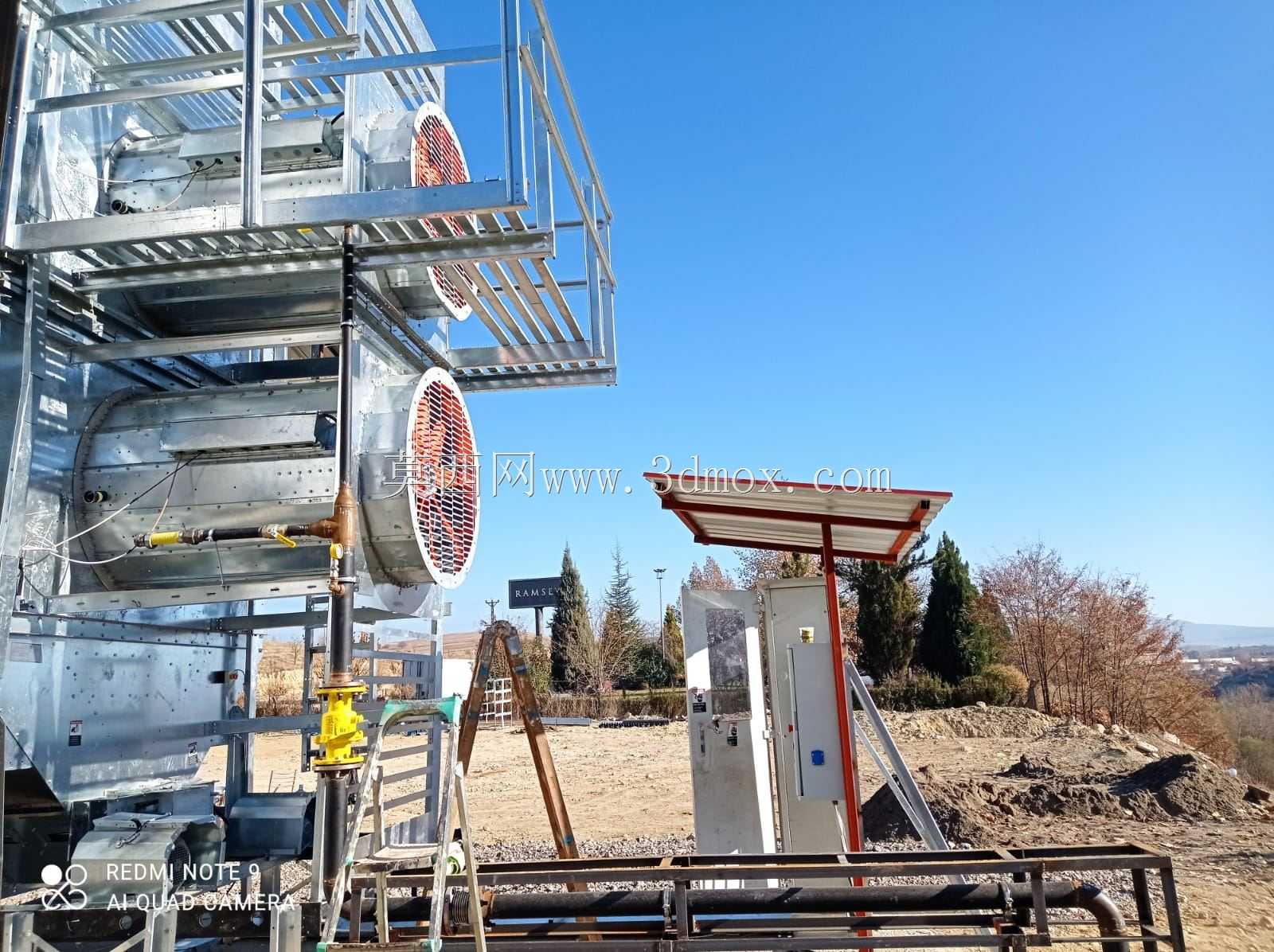

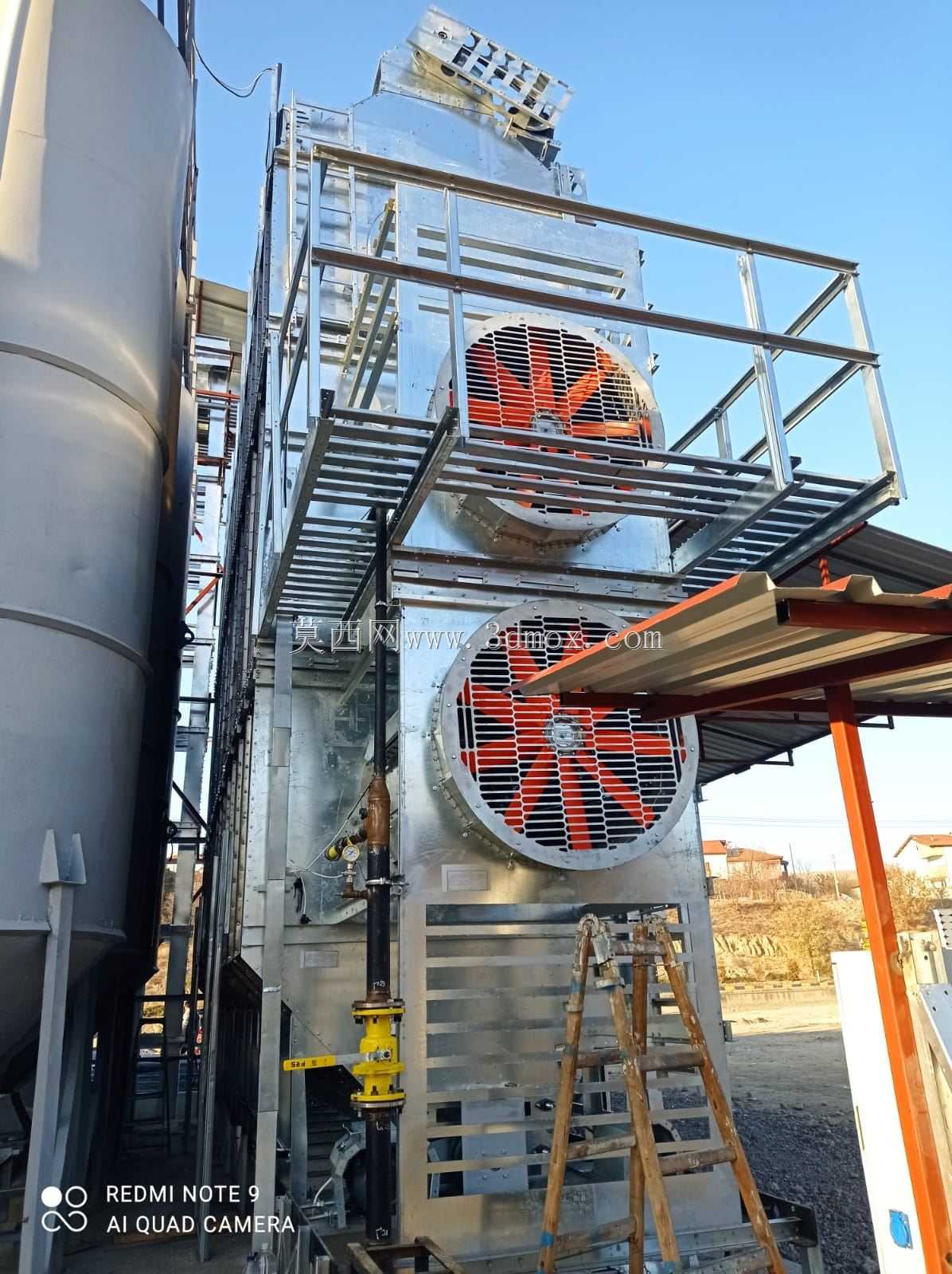

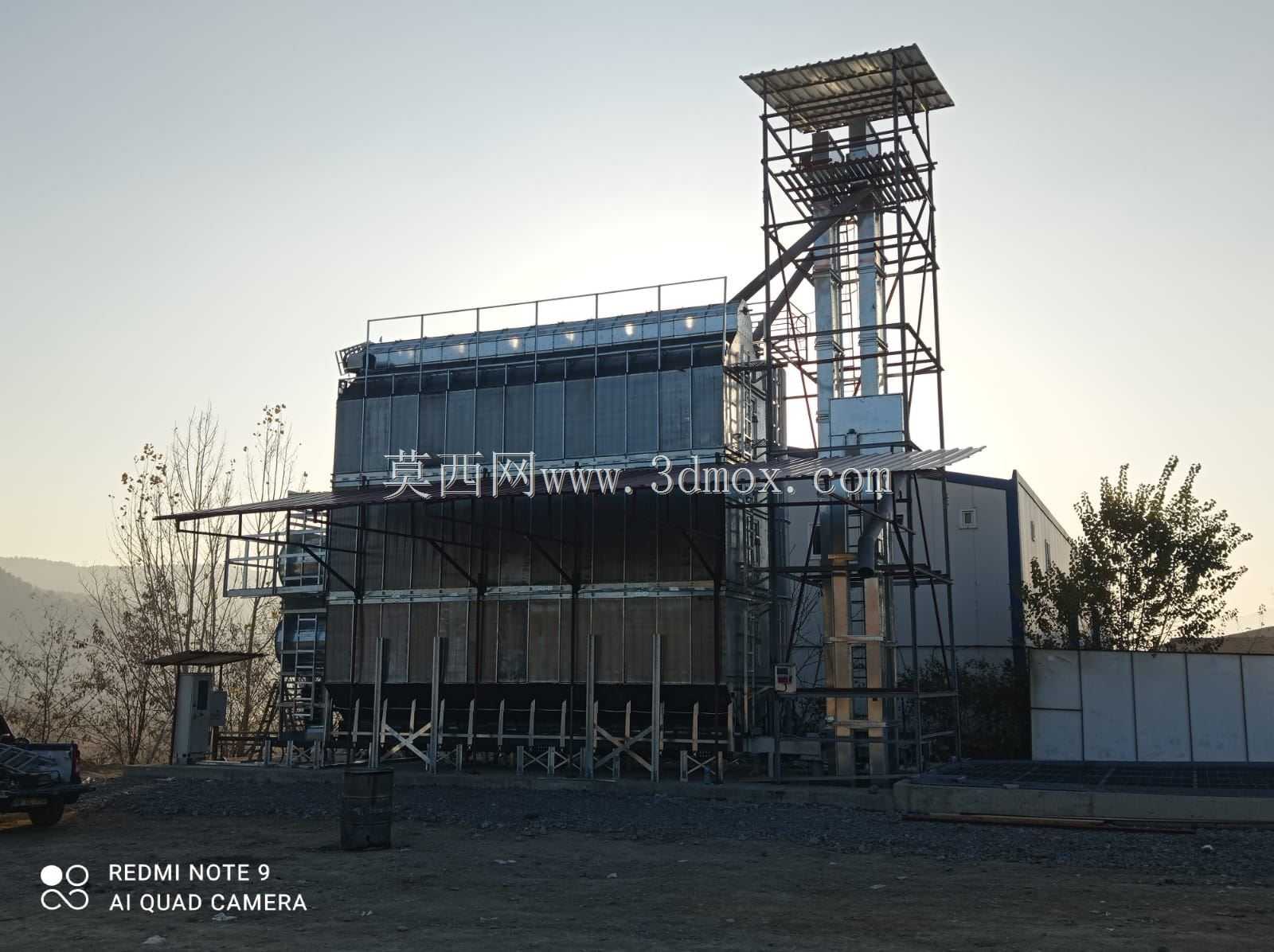

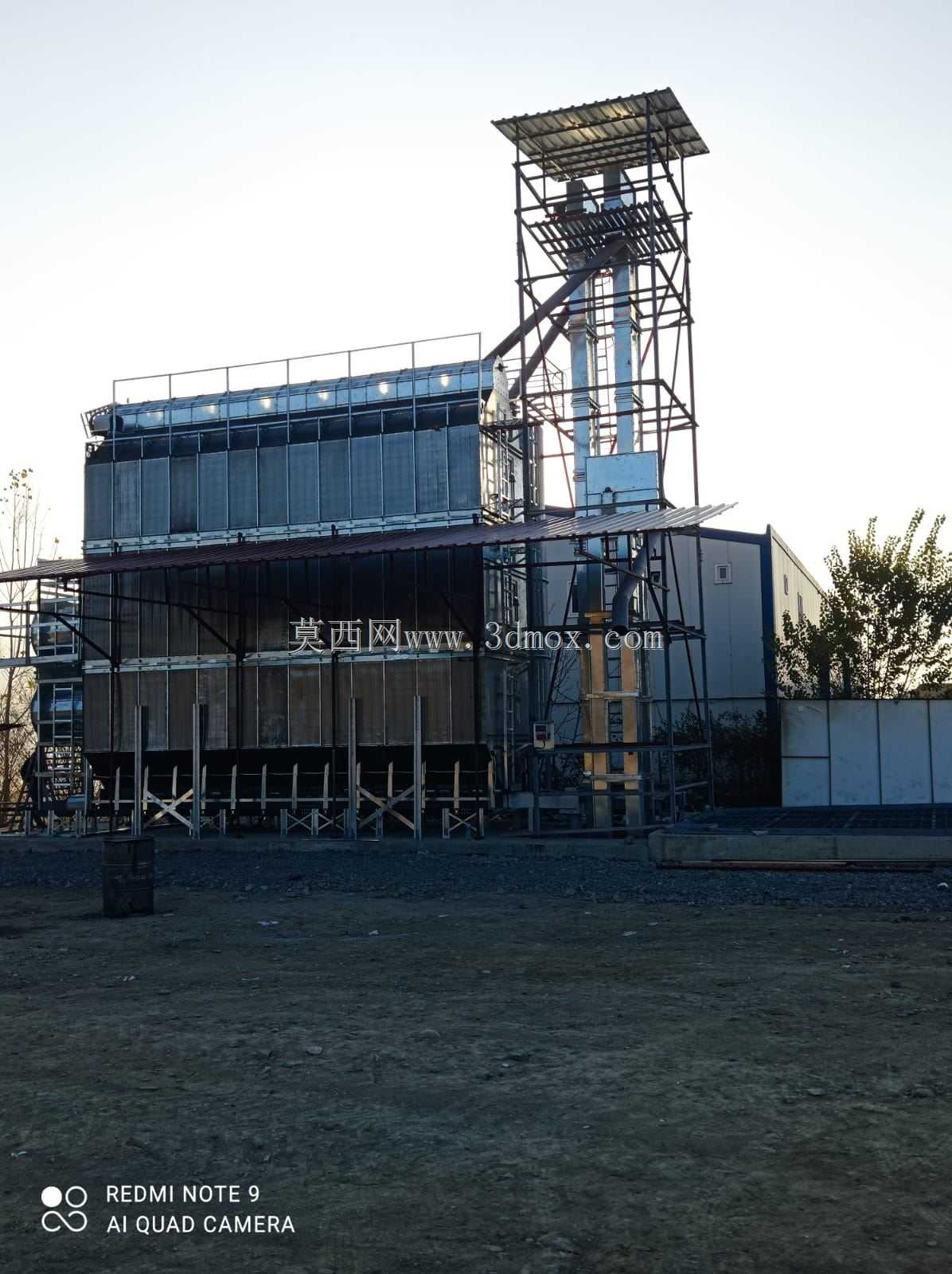

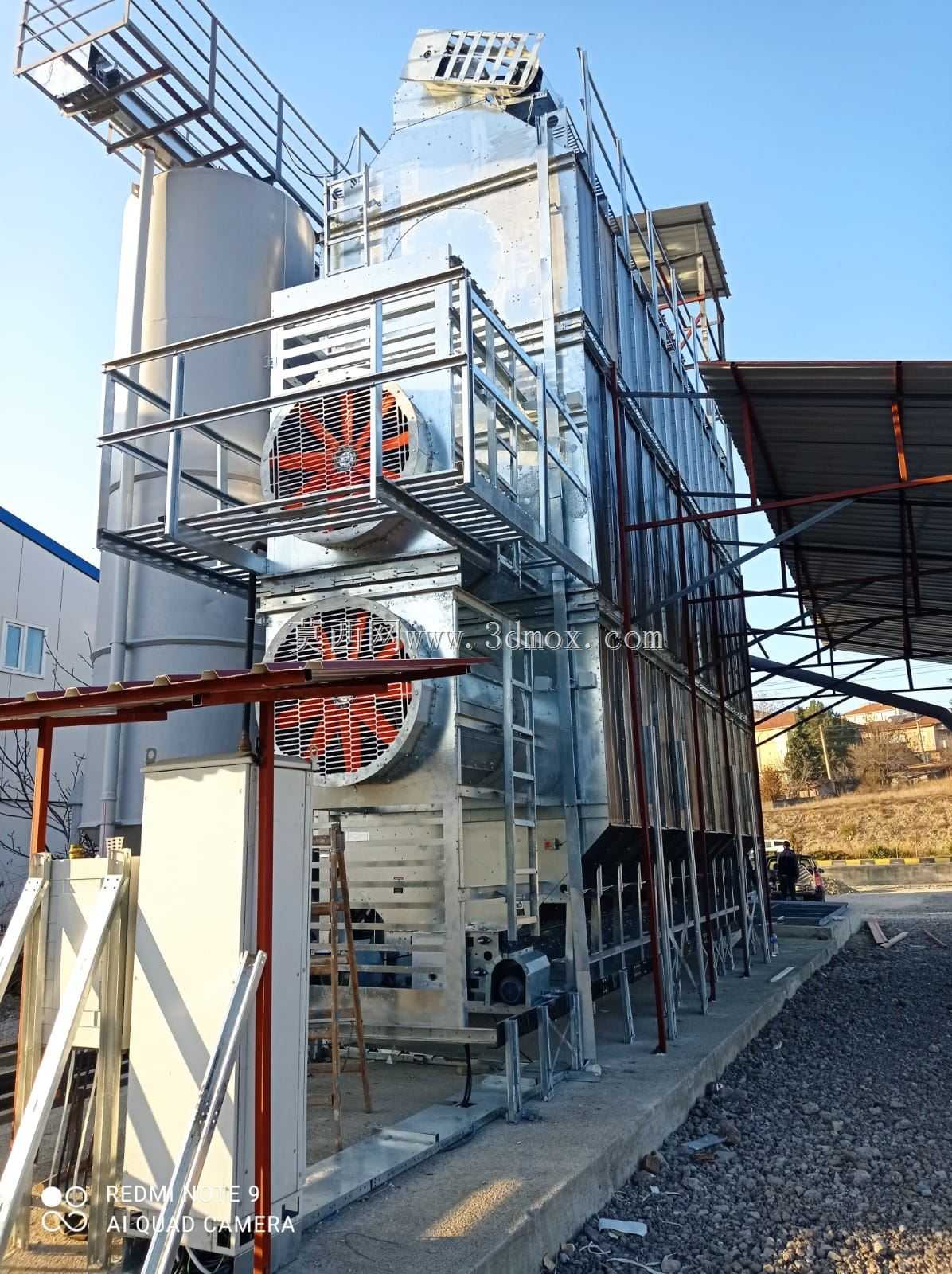

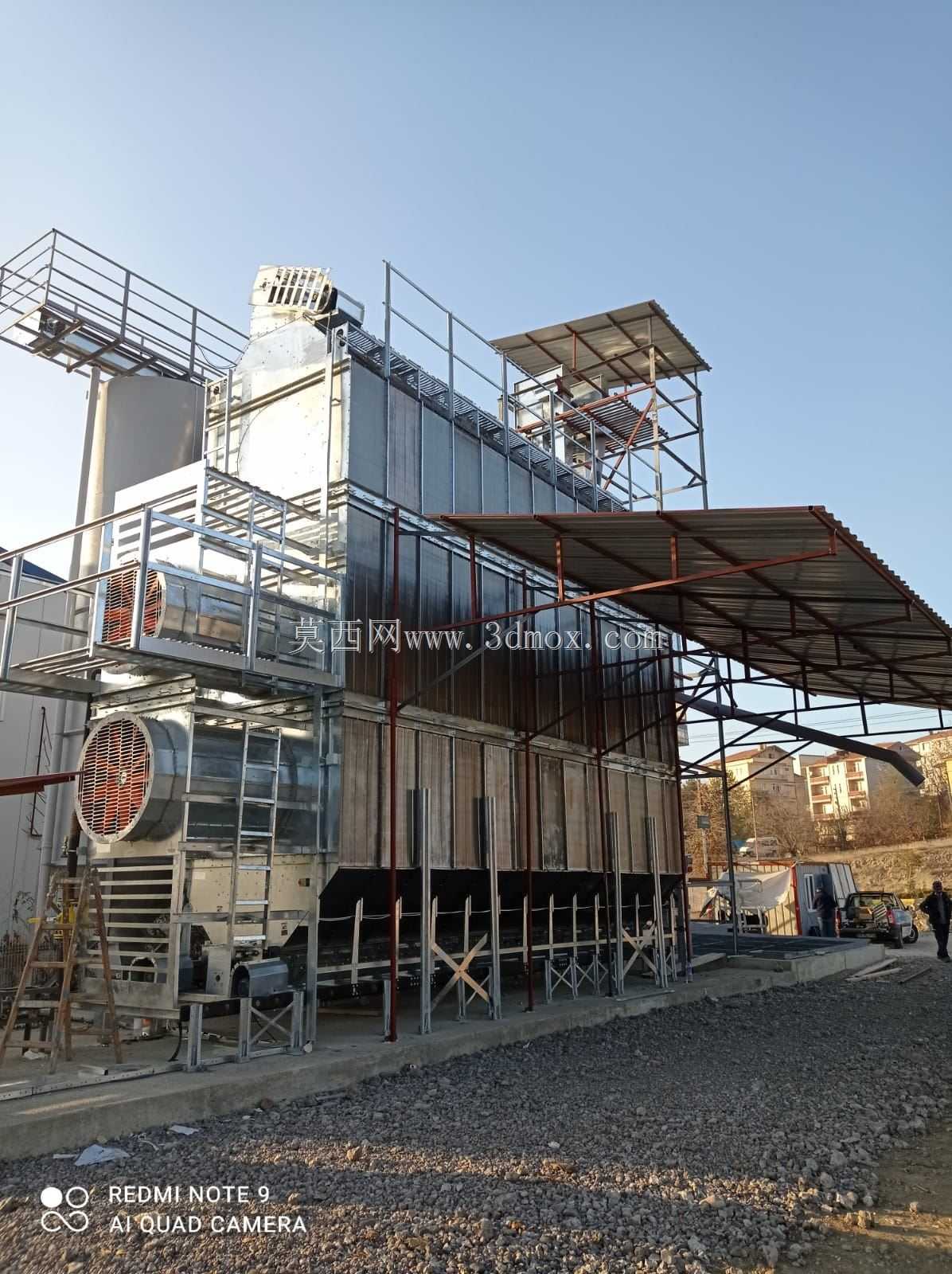

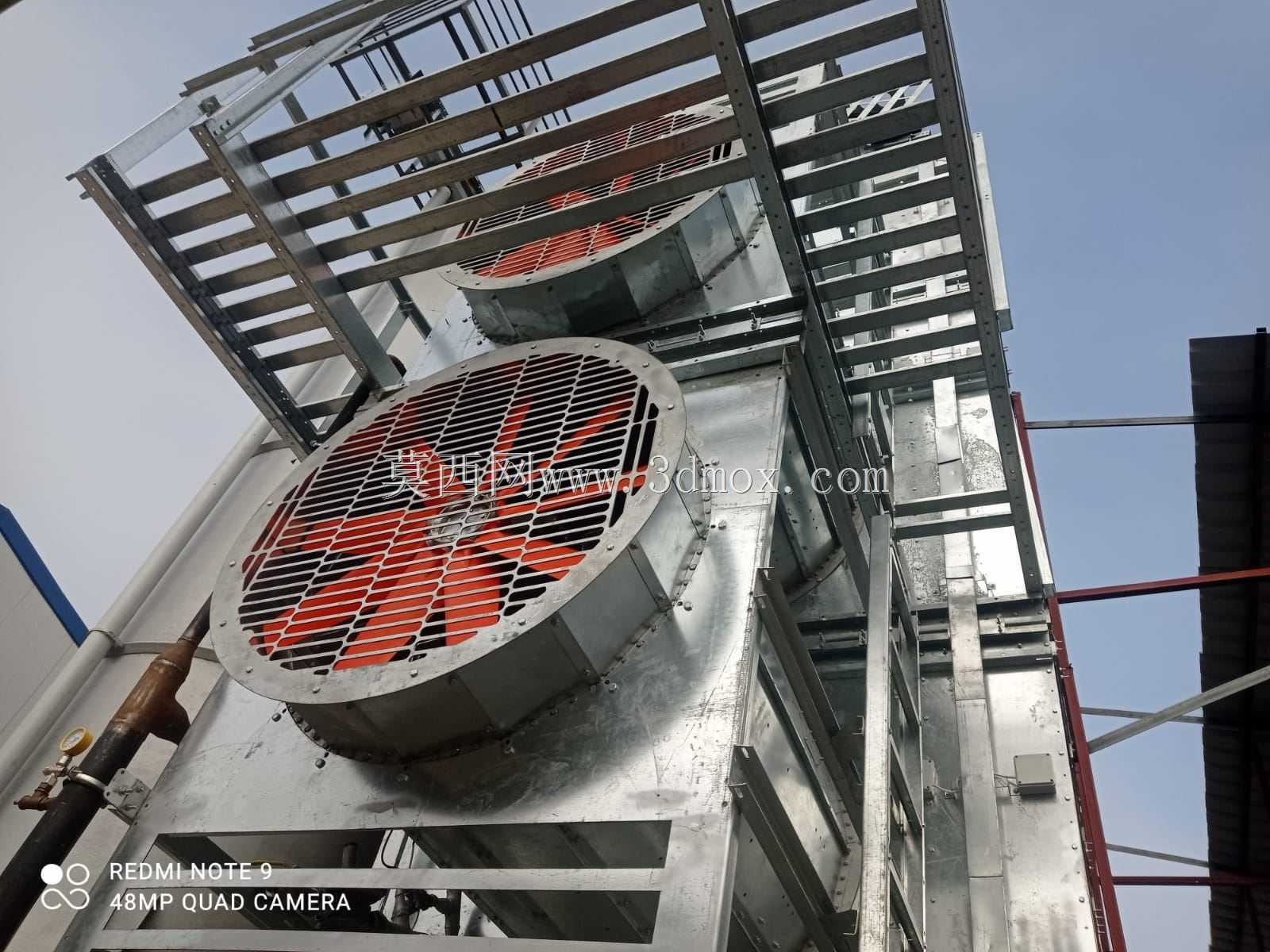

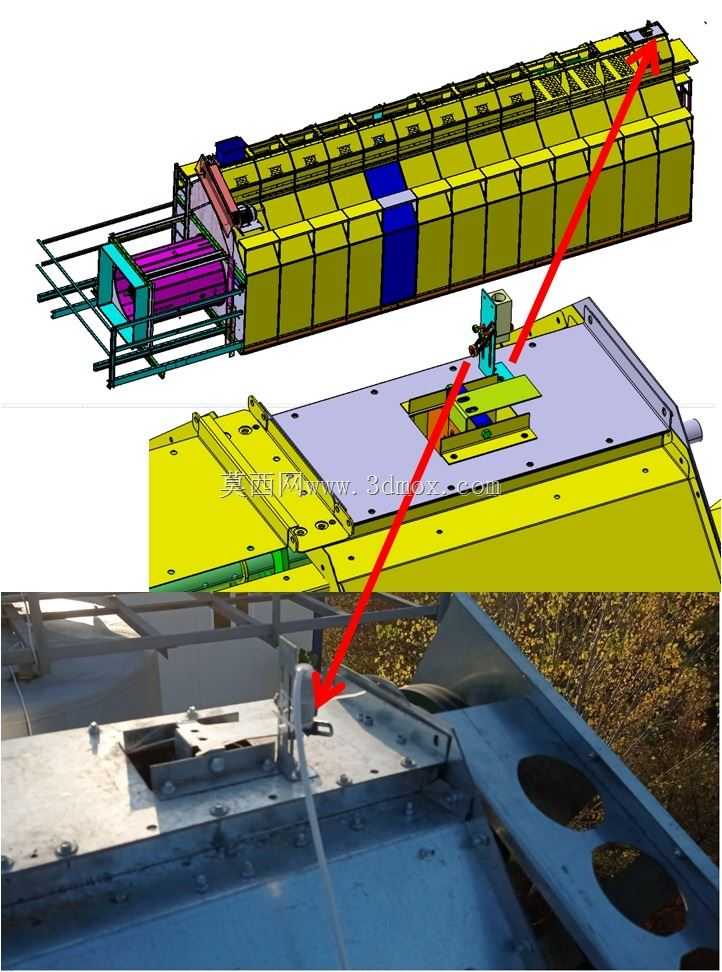

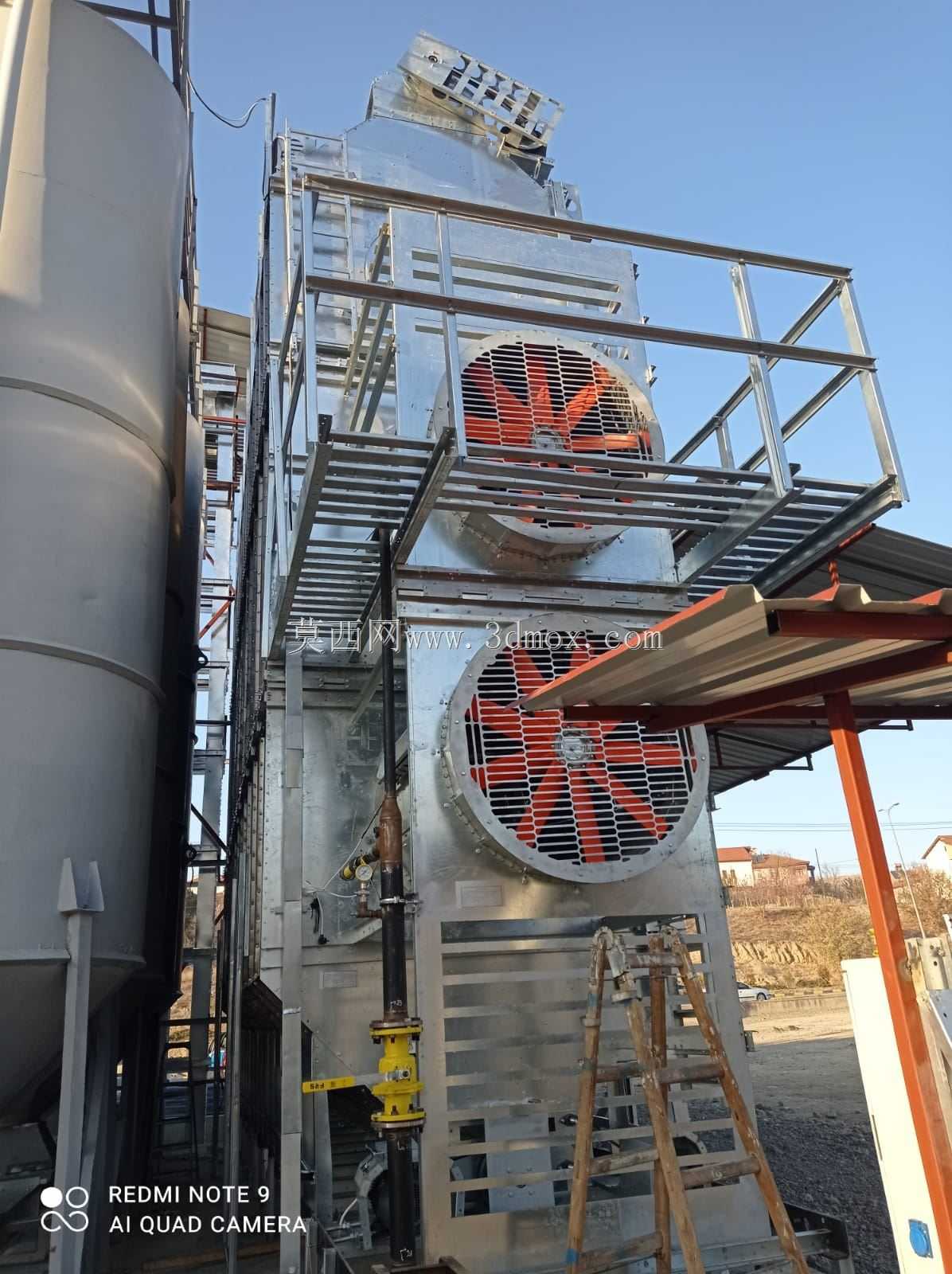

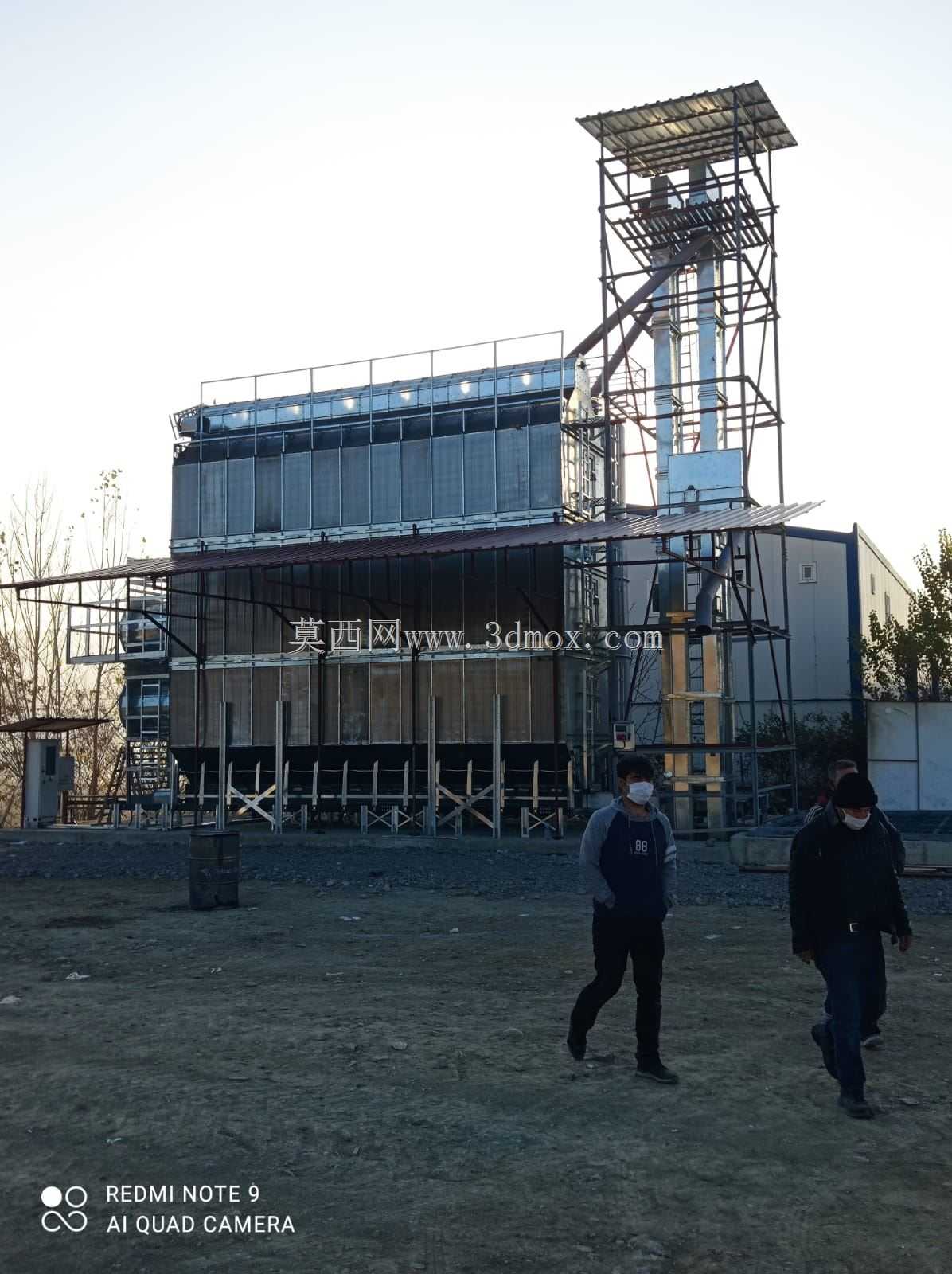

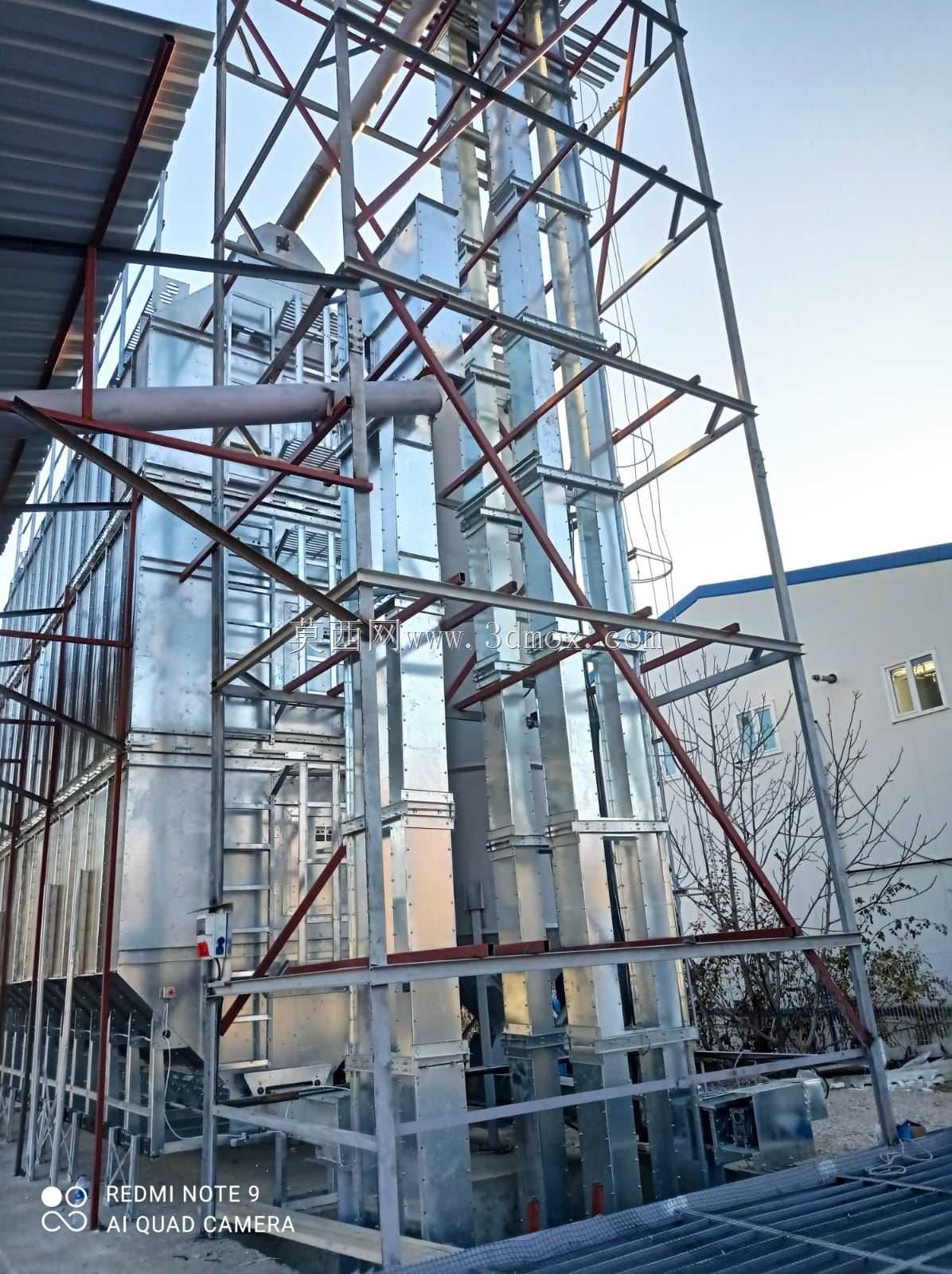

该套模块化方形塔式谷物烘干设备，主要面向规模化粮油加工、农产品收储基地的连续式粮食干燥作业场景，可适配玉米、小麦、鹰嘴豆、扁豆、核桃等多品类谷物与坚果类物料的降水干燥需求，解决收获季高水分物料易霉变、无法长期存储的行业痛点，替代传统自然晾晒受天气制约、场地占用大、干燥均匀度差的作业模式。设备整体采用方形模块化塔体结构设计，区别于传统圆形烘干塔，方形截面可最大化利用场地安装空间，单塔模块可根据处理量需求灵活拼接扩展，无需重新设计整体承重框架，适配不同产能规模的产线升级需求。塔体主体采用镀锌钢板拼装结构，外部配套爬梯、检修平台与顶部安全防护护栏，运维人员可沿爬梯抵达各层检修点位，完成通风部件、输送组件的日常巡检与维护，护栏高度符合工业作业安全防护标准，避免高空作业风险。设备内部集成多层通风干燥腔与物料匀料机构，热风从塔体侧部风道均匀送入各干燥层，与自上而下缓慢流动的物料充分接触，带走物料内部多余水分，物料在塔内依靠重力自流，配合内部导流板避免物料偏流、局部干燥不均的问题，可保证出料物料水分差控制在合理区间内。配套的高温输送组件采用耐温等级适配高温作业工况的结构设计，可承受输送面最高180摄氏度、物料自身最高220摄氏度的连续作业环境，避免高温物料输送过程中皮带过早老化、开裂的问题，保障烘干产线连续稳定运行，输送组件的安装边界与塔体进出料口精准对接，无需额外加装转接料斗即可完成物料的顺畅转运，减少物料转接过程中的破碎率。设备底部配套出料输送机构，可将干燥完成的物料均匀输送至后续仓储或加工工段，整体安装时需预留塔体周边1.5米以上的检修通道，顶部预留吊装维护空间，适配现有粮食加工厂区的场地布局，无需大规模改造厂区土建结构即可完成设备布设。
