带式输送设备皮带结构及配套板材设计

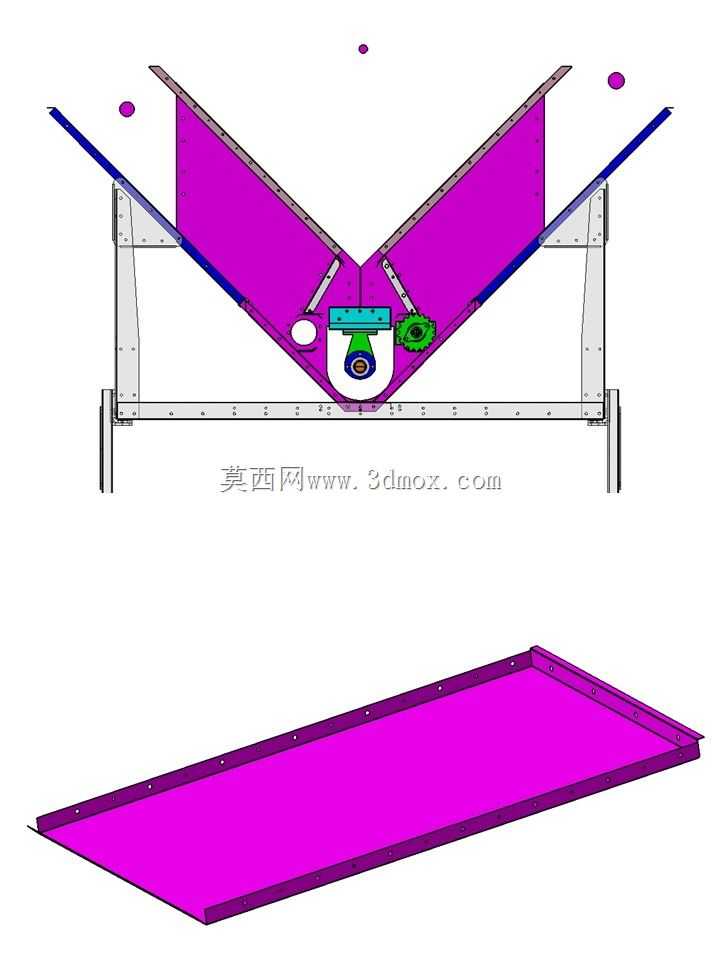

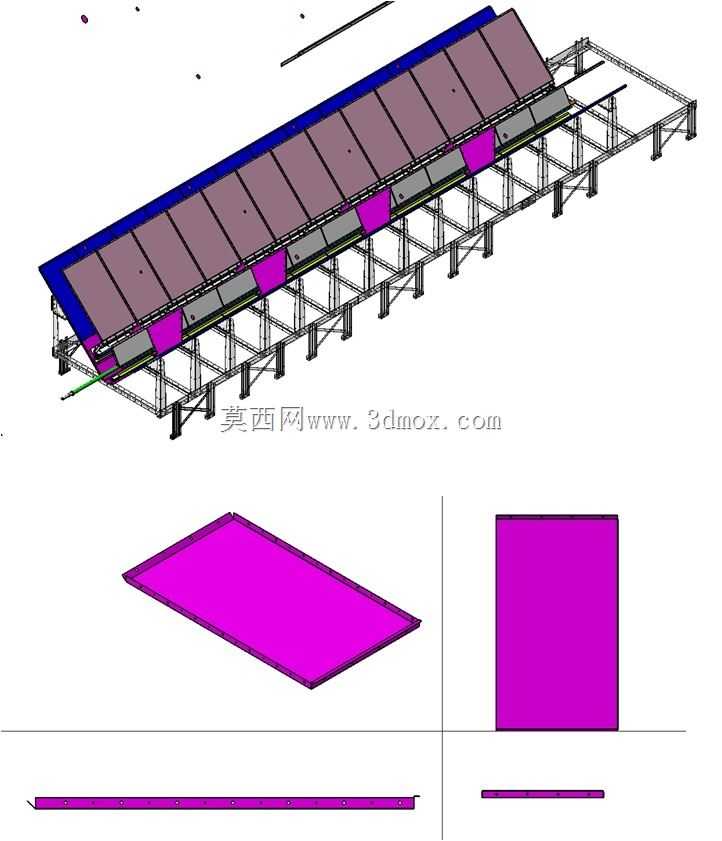

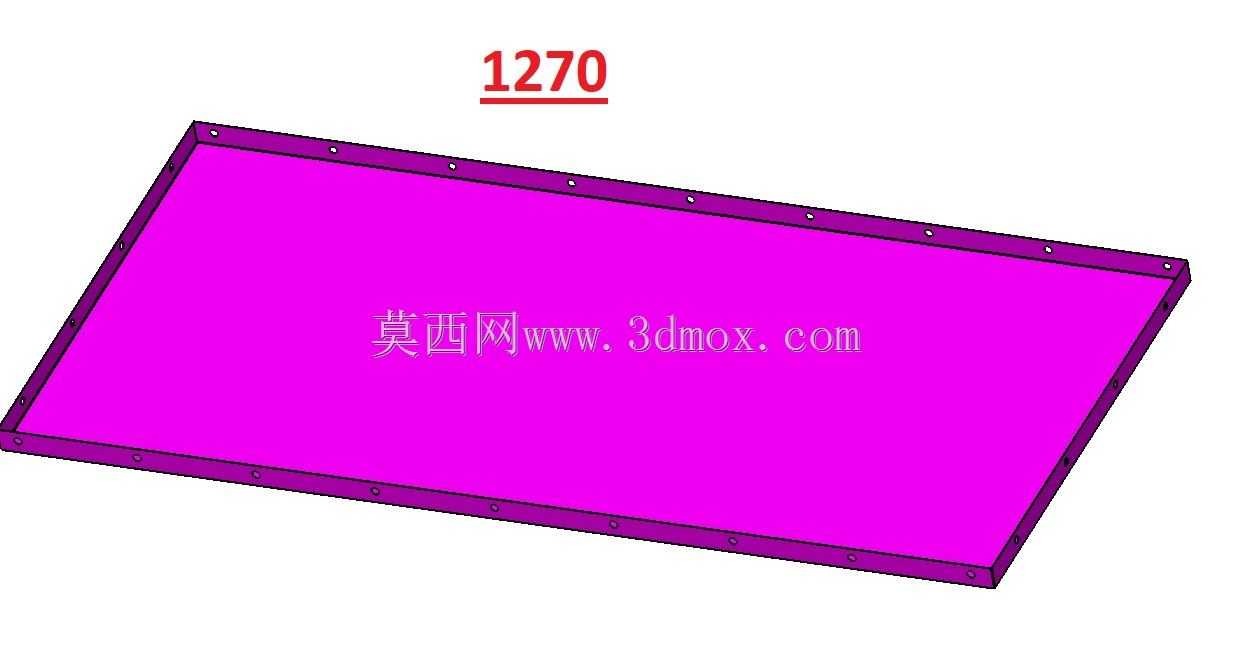

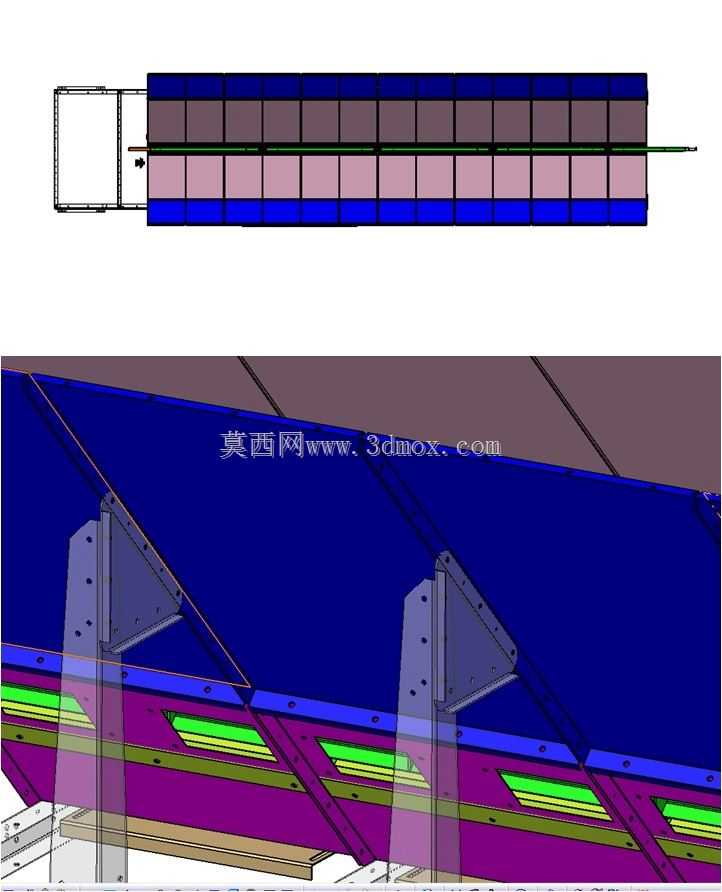

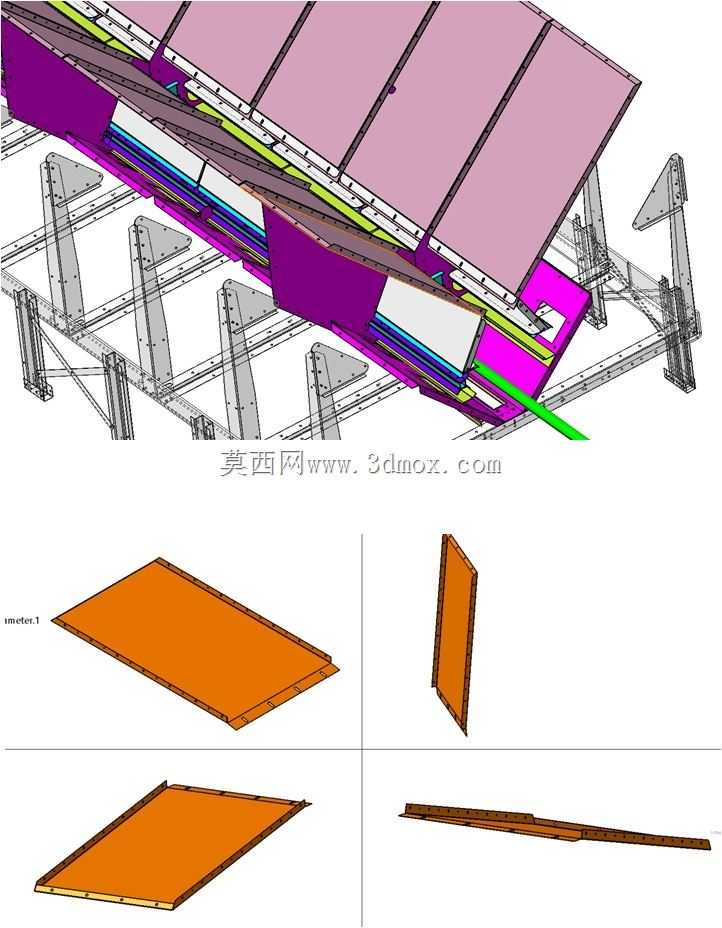

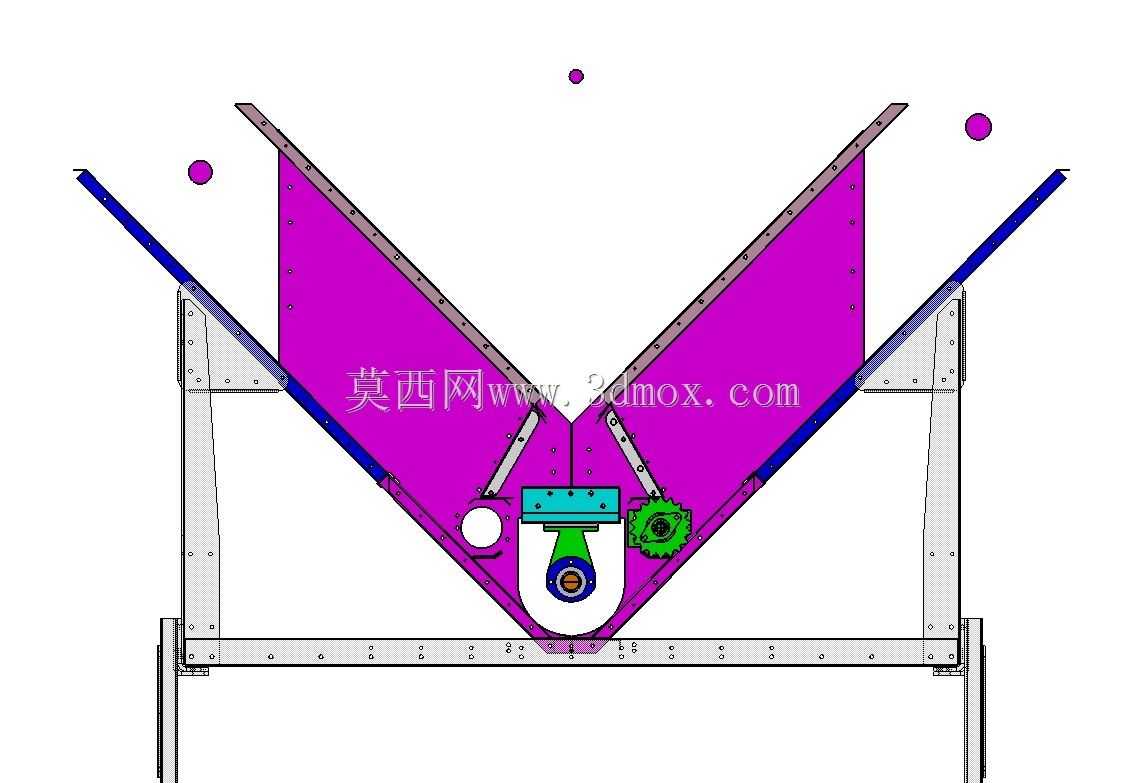

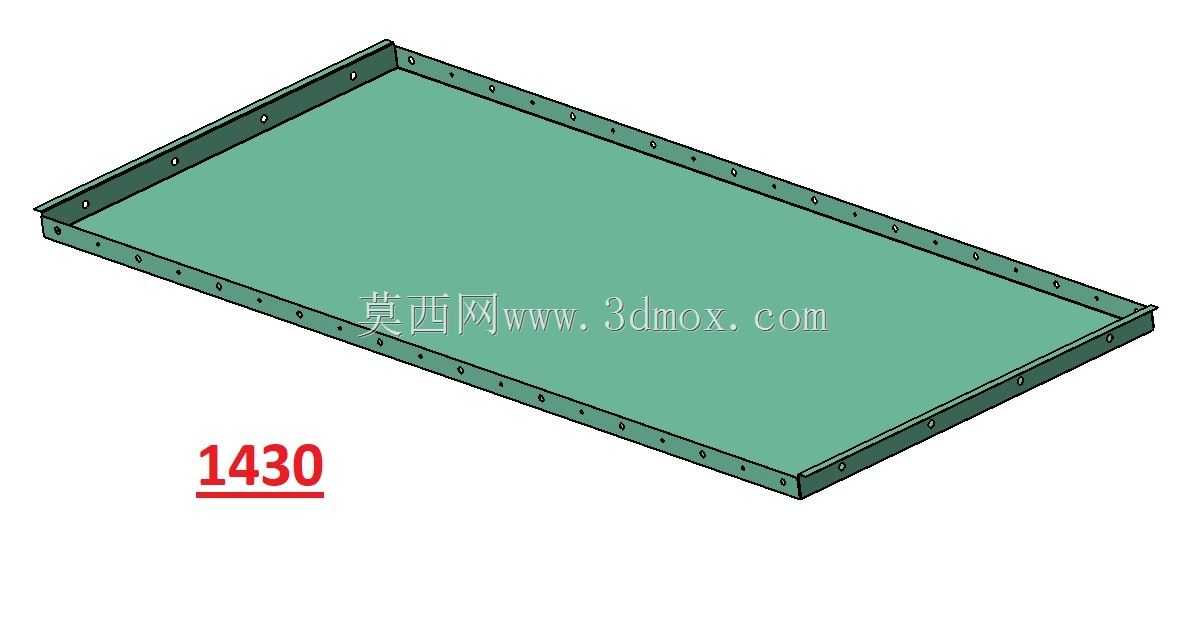

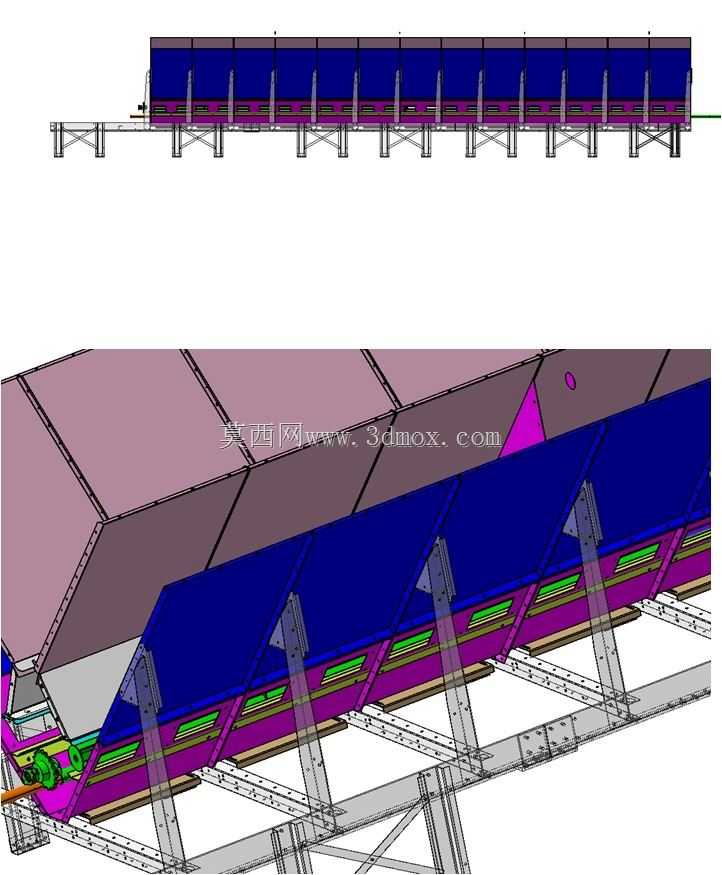

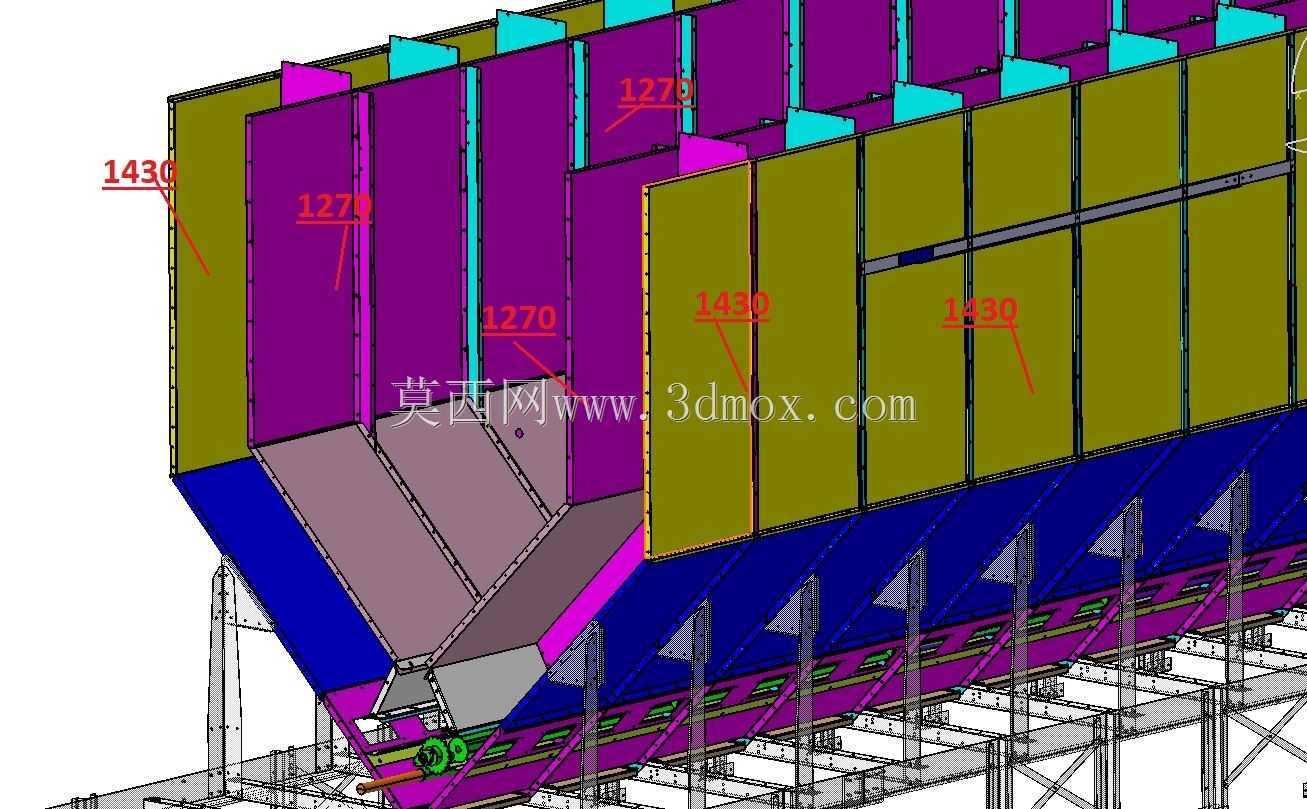

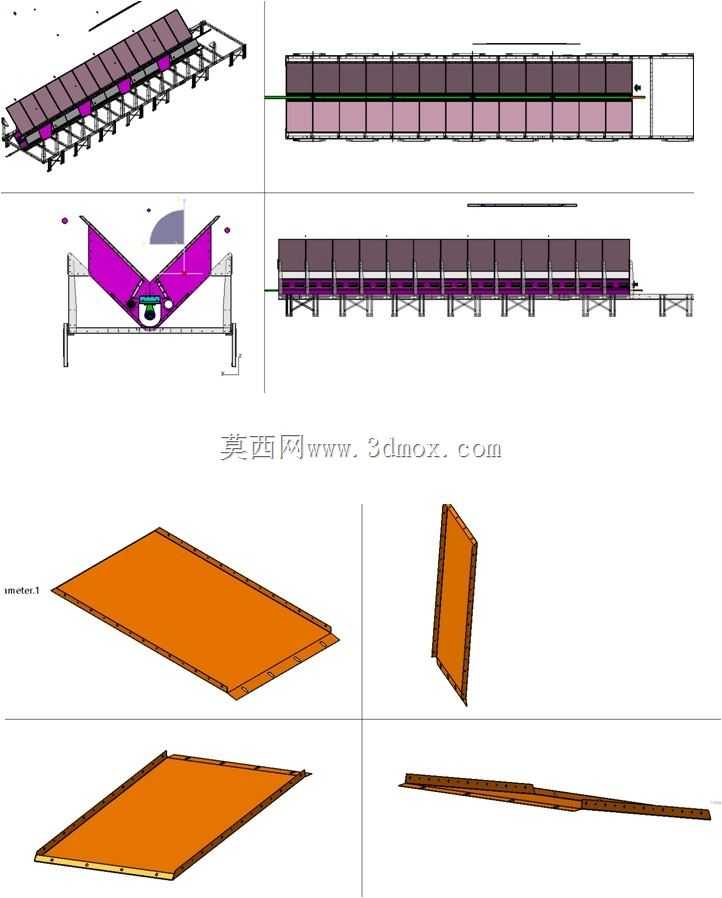

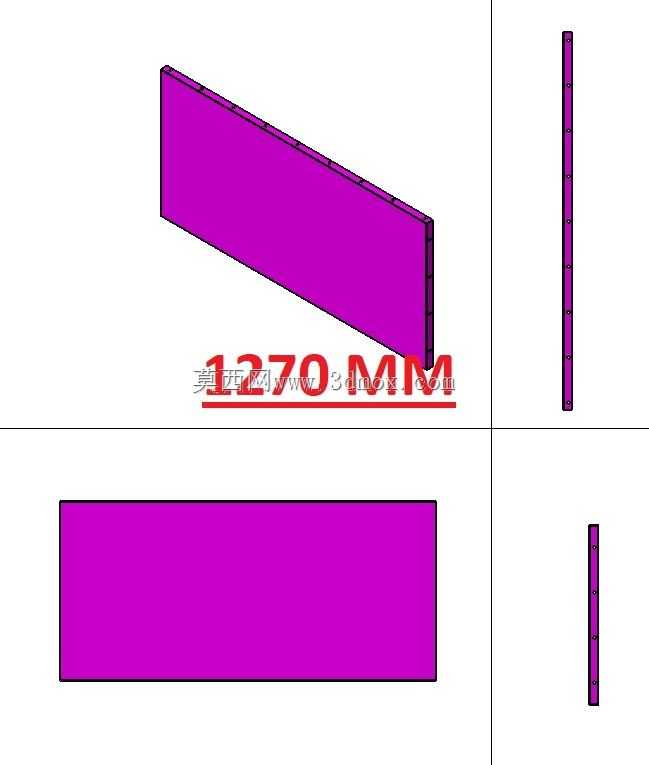

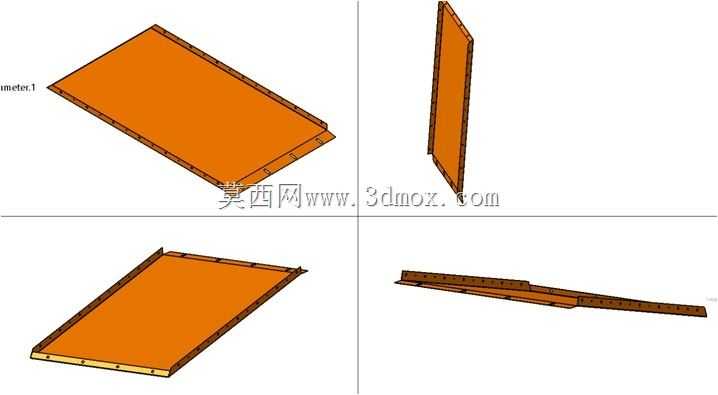

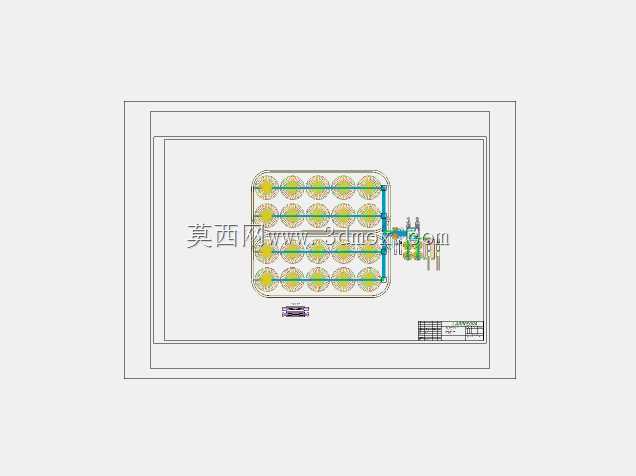

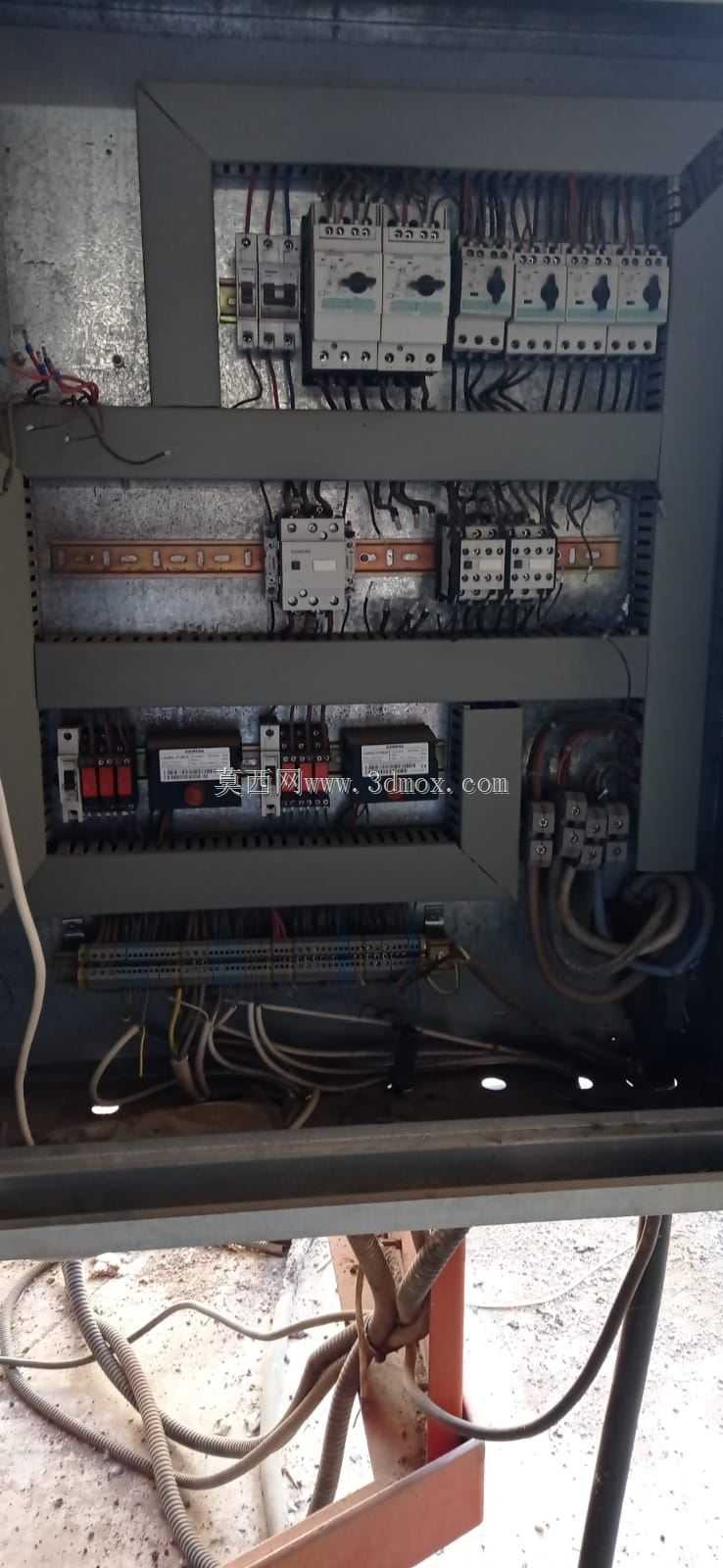

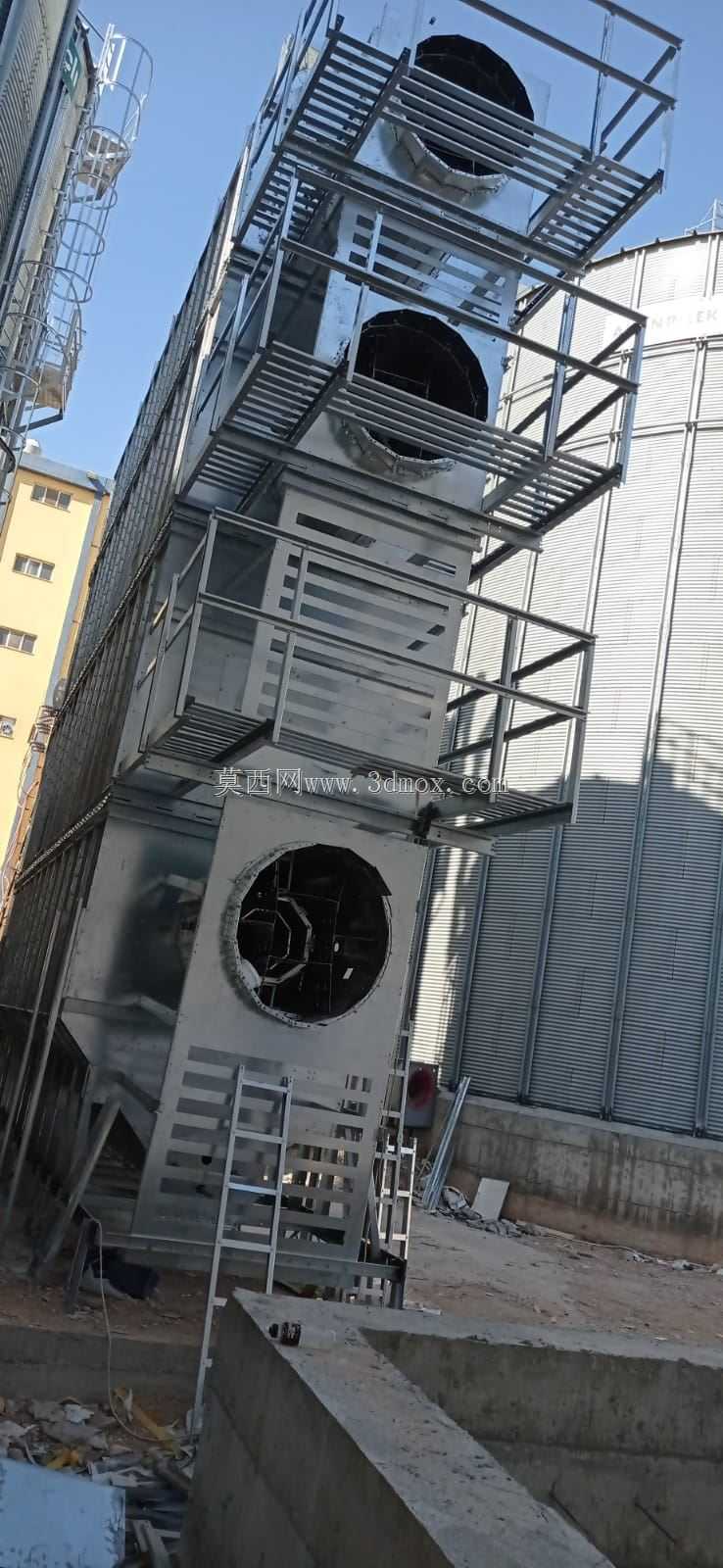

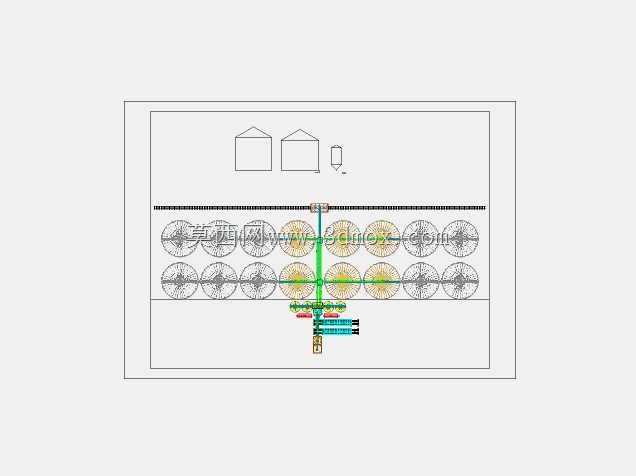

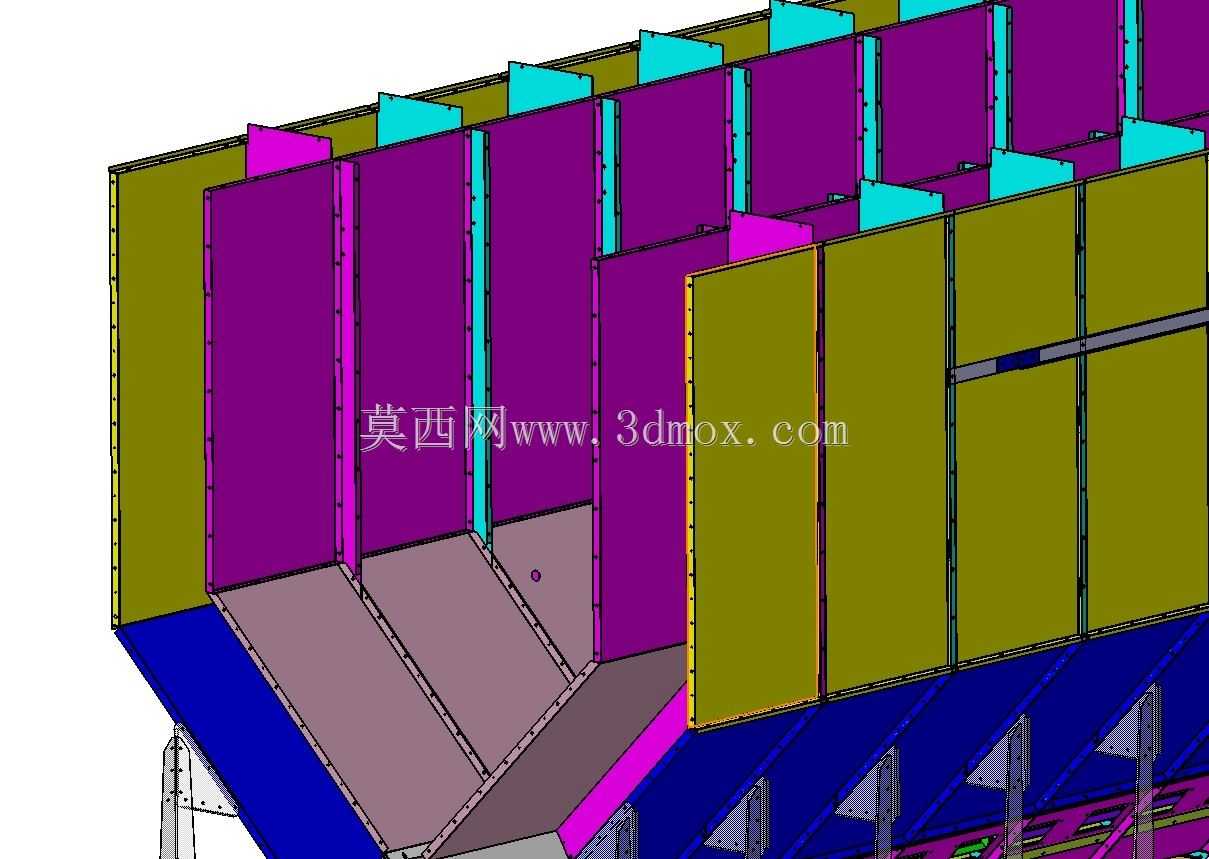

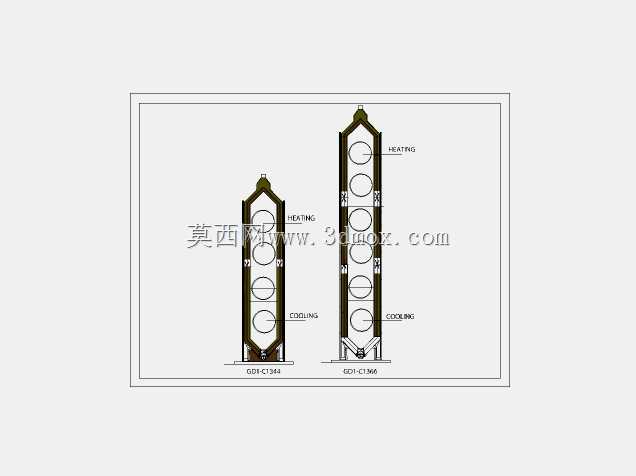

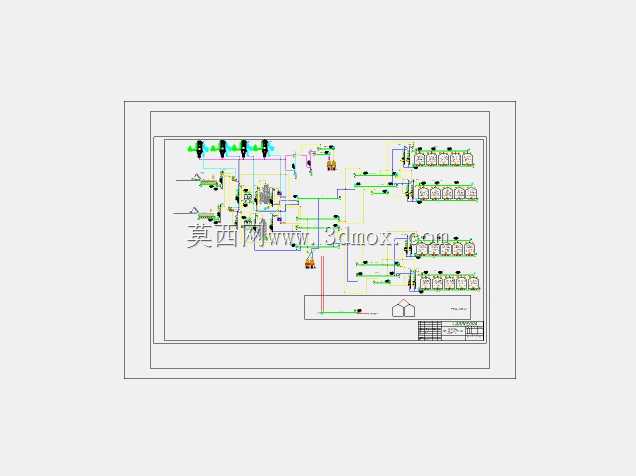

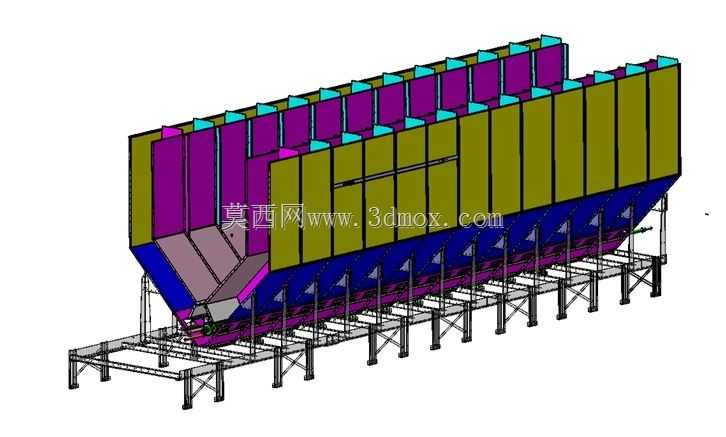

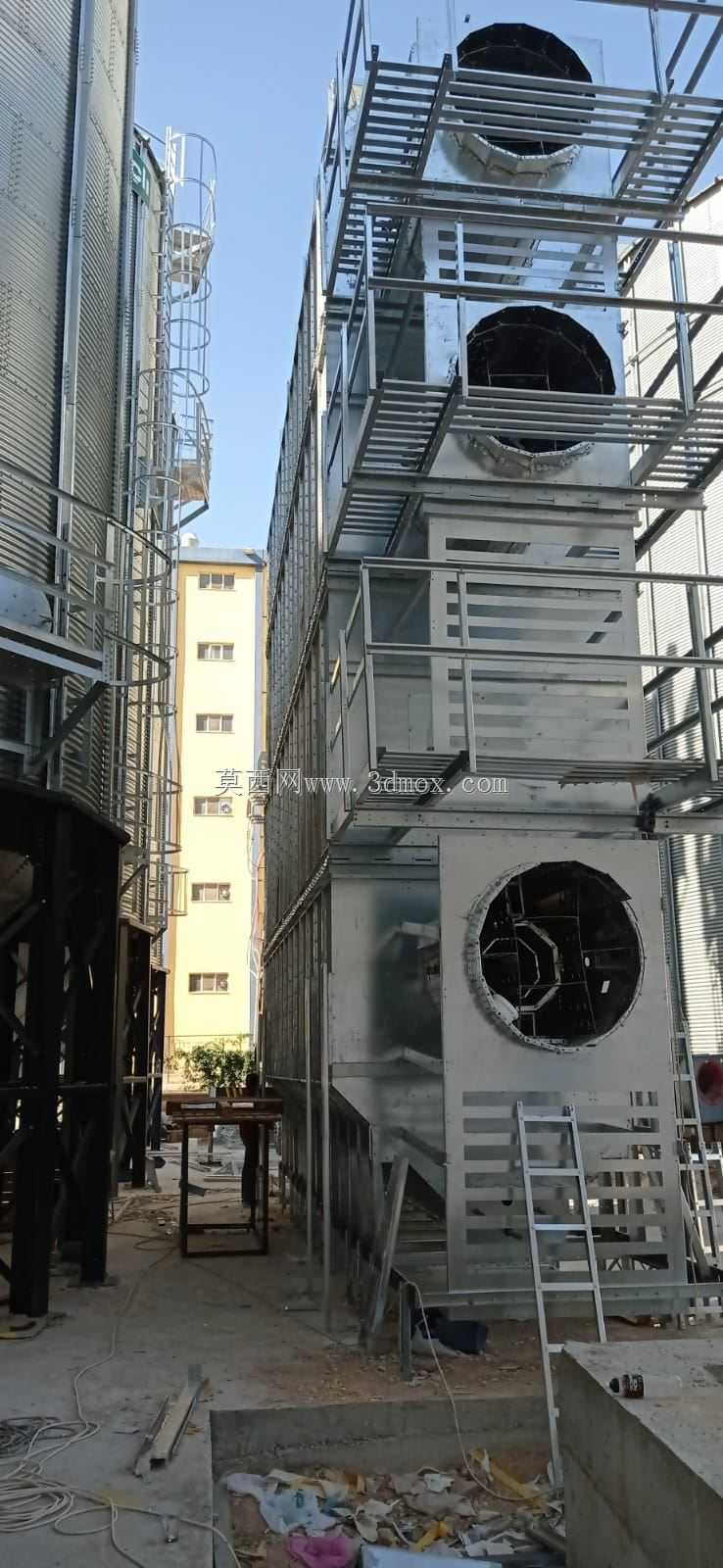

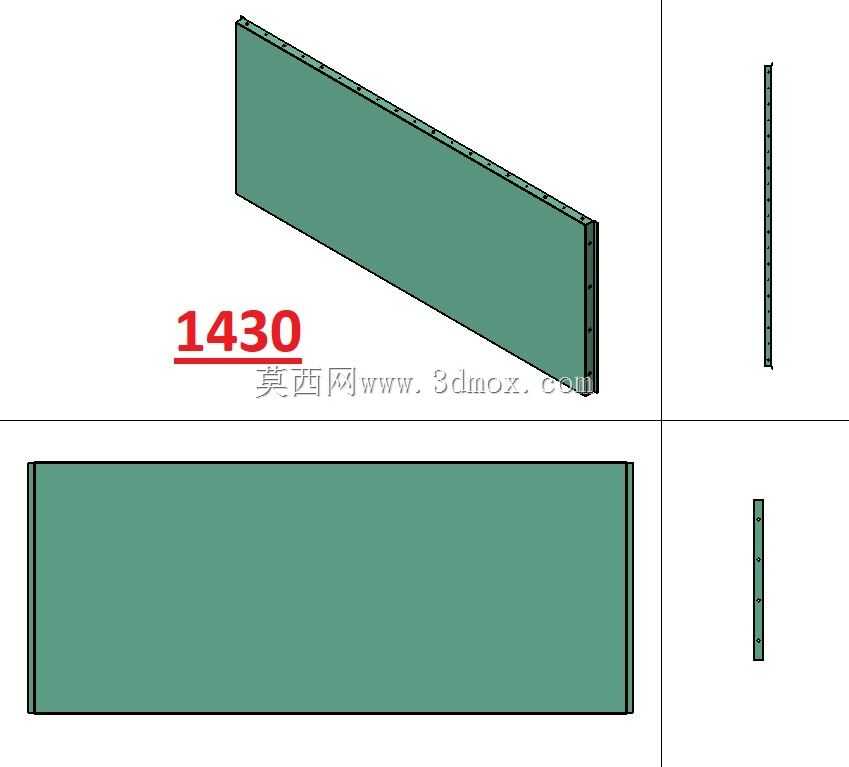

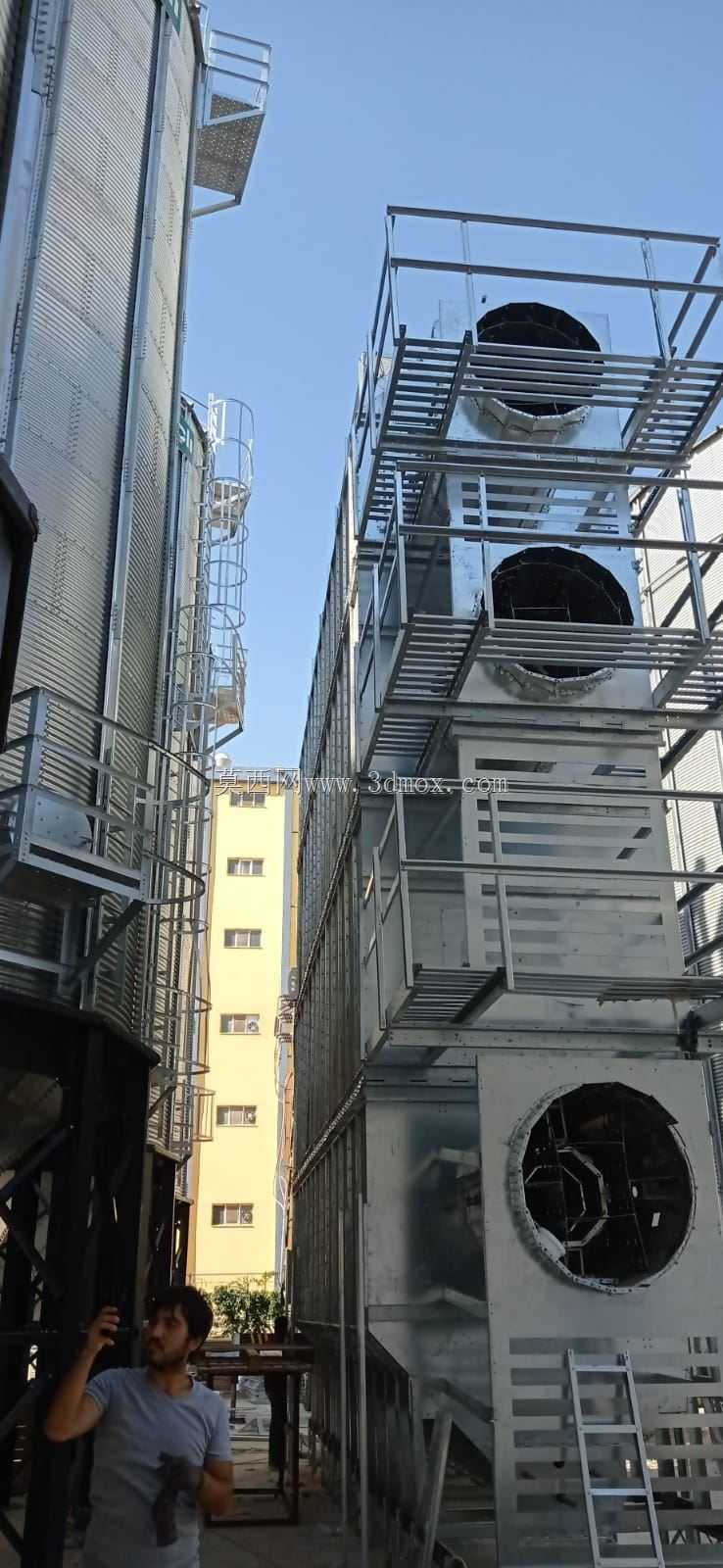

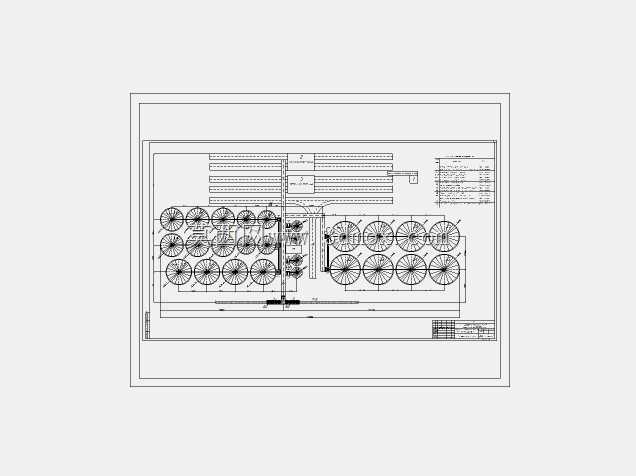

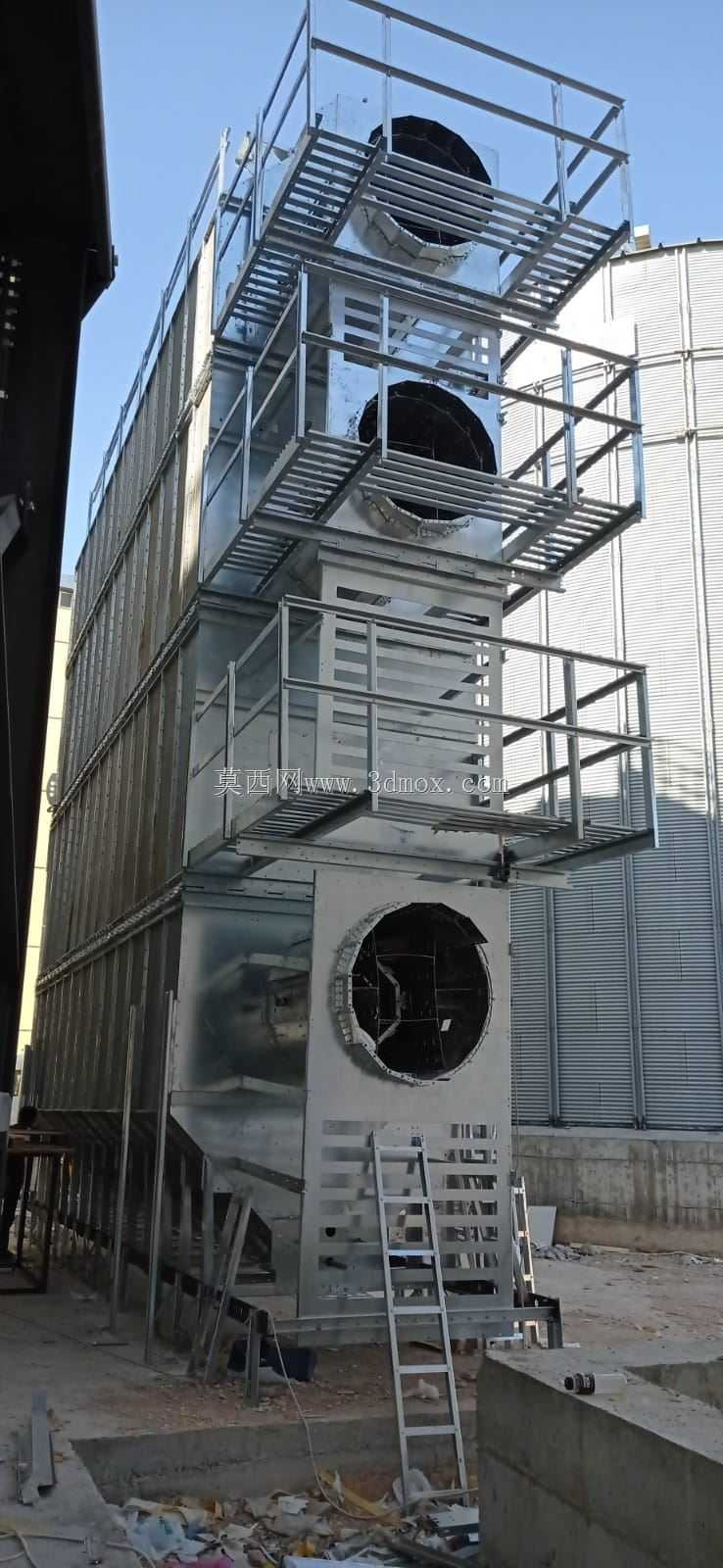

本次设计的带式输送配套结构，主要面向农产品烘干加工、散料连续转运的工业生产场景，可适配核桃、鹰嘴豆、扁豆、谷物等多种颗粒状农产品的烘干工序输送需求，也可延伸应用于轻工散料、小型工业零部件的长距离平稳转运作业，是连续化生产流水线中衔接不同工序段的核心承载输送结构。该结构核心围绕输送皮带与配套承载板材展开设计，首先针对不同作业场景的物料特性匹配了五类不同材质的皮带选项：橡胶带具备高耐磨、抗拉扯性能强的特点，适合承载重量偏大、带有一定棱角的散料，可适应中等载荷下的长时间连续运转；棉质或织物腰带材质柔韧性佳，表面摩擦力适中，不会对表层易破损的烘干农产品造成表皮刮损，适合食品级农产品的轻载输送场景；塑料带具备耐潮、耐腐蚀、易清洁的特性，可适应高湿度、带有轻微腐蚀性介质的作业环境，后期维护清洁成本更低。设计过程中充分考虑了输送线的安装适配性，整体输送段采用分段模块化拼接思路，单段输送单元可根据车间实际布局灵活调整拼接长度，配套的橙色承载板材采用薄型平板结构，边缘做了统一的安装孔位预留，可直接与输送机架的支撑梁通过标准紧固件完成固定，板材表面做了平整化处理，可有效降低皮带运转过程中的摩擦阻力，减少皮带运转过程中的跑偏、卡滞风险。从安装边界来看，长距离输送段的机架侧边预留了驱动辊、改向辊的安装位，可根据现场动力布置需求选择端部驱动或中间驱动的安装方式，V型接料段的结构设计可实现上游落料点的物料居中聚拢，避免散料在输送过程中从侧边撒落，倾斜布置的V型结构可适配物料从高处向输送段平稳导料的需求，减少落料冲击对皮带表面的损伤。整套结构的外形尺寸可根据实际生产产能需求做等比例缩放调整，标准段的板材宽度覆盖常规散料输送的常用规格，安装时无需对现有车间机架做大规模改造，仅需匹配对应孔位即可完成快速装配，可有效缩短产线搭建的施工周期，同时不同材质的皮带可实现快速更换，无需改动整体机架结构即可适配不同物料的输送需求，大幅提升了整套输送结构的场景适配能力，能够满足中小型农产品加工车间、散料转运站点的多样化连续输送需求，保障物料在不同工序间的平稳、高效流转，减少人工转运的劳动强度，提升连续化生产的作业效率。
