散料输送用带式输送设备结构设计

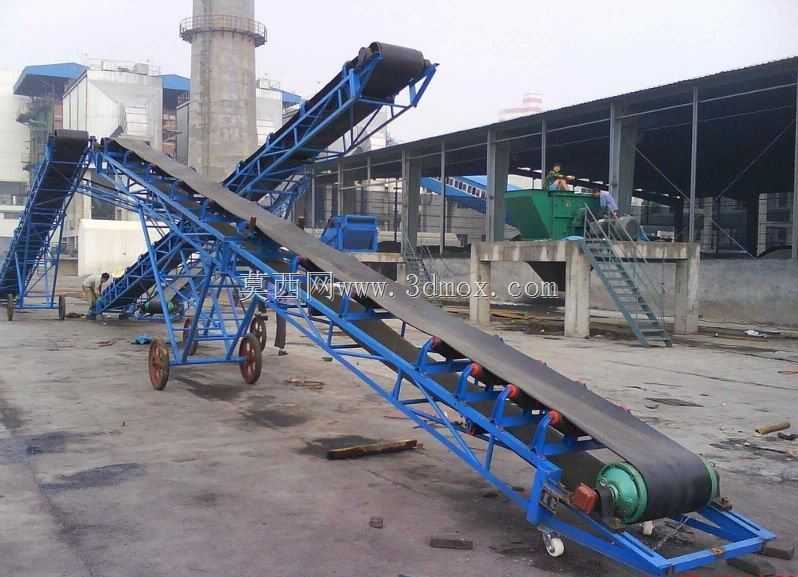

这款带式输送设备的设计，核心面向散状物料的连续转运场景，在粮食仓储、建材加工、矿山散料转运、农产品烘干处理等生产环节中，承担不同工序节点间的物料传递任务，是生产链路中衔接不同加工工位的核心流转设备。在实际生产场景里，它可以适配从原料卸车点到初清筛、烘干设备、仓储料仓之间的物料输送，也能在成品出料环节对接包装工位，完成散料的长距离平稳转运，避免人工转运带来的物料抛洒、效率低下、粉尘外溢等问题，尤其适配沙子、盐类、谷物这类流动性较好的散状物料，不会在输送过程中出现物料卡滞、大面积撒漏的情况。从功能特性来看，这款设备采用闭环环形带作为承载构件，依靠驱动辊带动输送带持续运转，结构逻辑简单可靠，日常运维仅需定期检查输送带张紧度、辊筒转动顺滑度即可，不需要复杂的调校流程，一线操作人员经过简单培训就能完成日常巡检与基础维护。设备的输送速度可以根据前端加工设备的处理产能灵活调整，既可以匹配大产能的连续烘干线实现高速送料，也可以对接定量包装设备实现低速稳速供料，适配不同生产节奏的工况需求。在设计思路上，这款设备优先考虑了散料输送的防撒漏需求，输送带两侧设置了高度适配的挡边结构，避免散料在输送过程中从带面两侧滑落；整体机架采用模块化分段设计，不同长度的输送段可以通过标准连接件快速拼接，既可以实现水平方向的长距离输送，也可以通过调整机架支腿高度实现小角度倾斜输送，适配不同场地的安装高差需求。设备的进料端设置了缓冲导料槽，能够承接上游设备落下的物料，降低物料下落对输送带面的冲击，延长输送带的使用寿命；出料端设置了刮料板，能够将粘附在输送带表面的残留物料刮落，避免带料回程造成的物料浪费与回程段积尘。从安装边界来看，设备的整体宽度控制在1.2米以内，标准单段输送长度为6米，可根据场地实际布局拼接总长度，支腿高度可在0.8米到1.5米之间调节，不需要对生产场地做大规模的基础改造，仅需平整硬化地面即可完成安装固定；设备两侧预留了0.5米的运维操作空间即可满足日常检修、更换易损件的需求，不会占用过多的车间场地面积，适配中小型加工车间、户外临时散料转运点的场地条件。设备的驱动单元布置在出料端一侧，整体重心偏向出料端，安装时不需要额外做配重固定，运行过程中震动幅度小，噪音控制在工业生产允许的范围内，不会对周边作业环境造成过大的噪音干扰。
