工业散料输送用密闭式物料转接落料装置

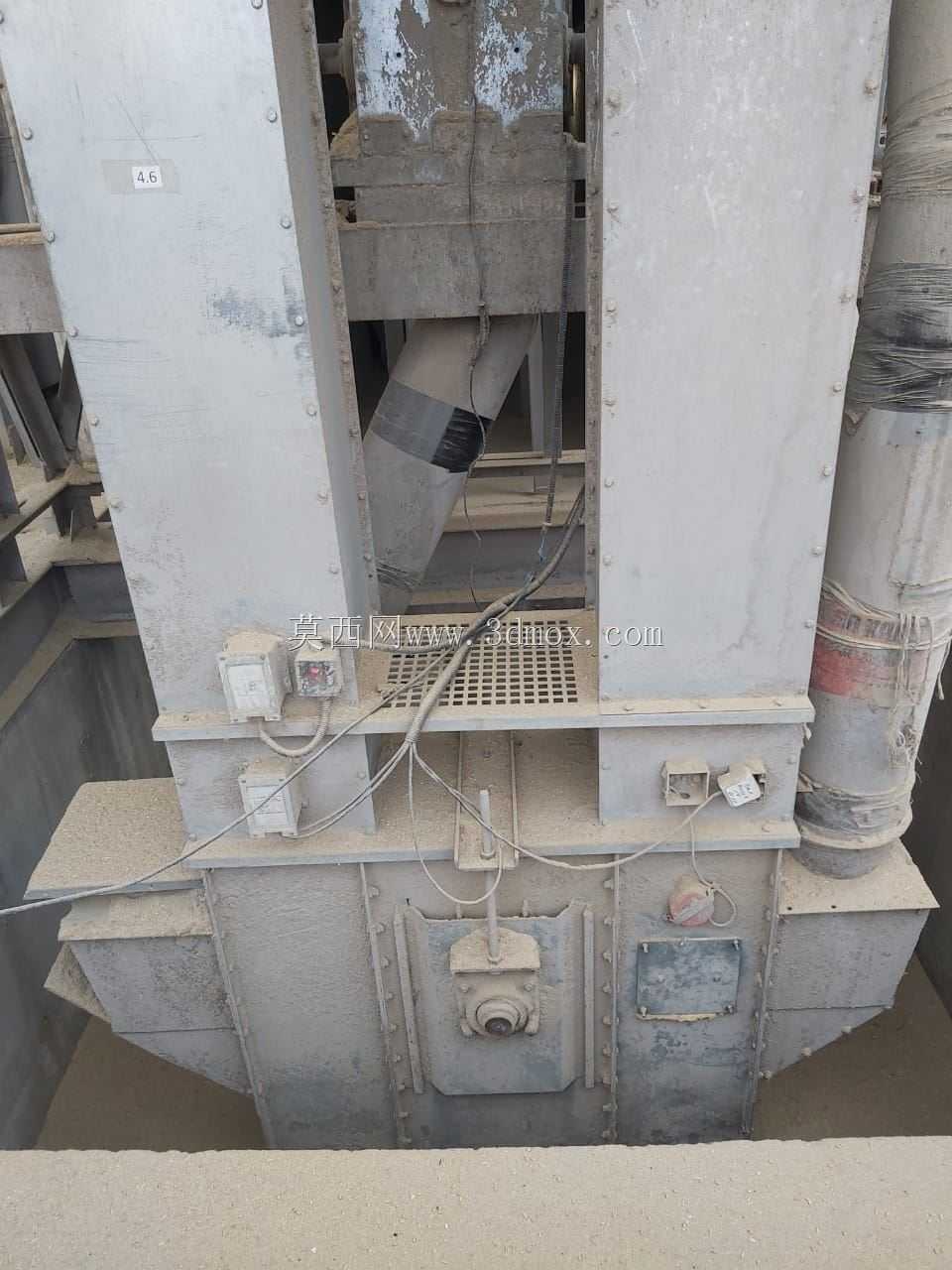

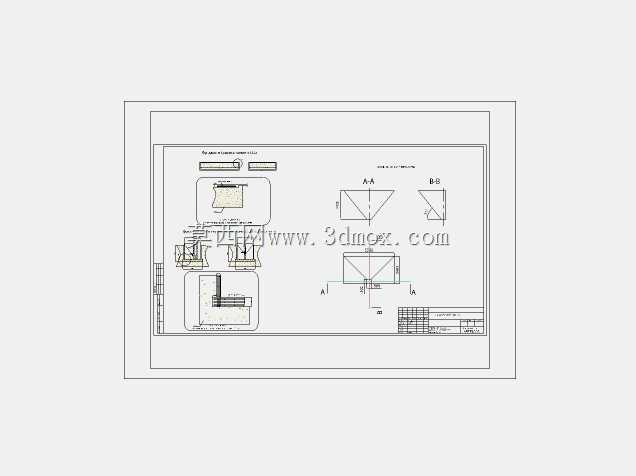

该装置主要应用于矿山、粮食加工、建材生产等散料连续输送作业场景，安装在上下两级带式输送机的衔接位置，解决传统敞开式转接过程中物料撒漏、粉尘外溢、落料冲击损伤输送带的行业痛点，是散料输送系统中保障物料平稳转运、改善作业环境的核心配套部件。在实际生产作业中，该装置承接上游输送机卸下的散状物料，通过内部导流结构将物料顺滑引导至下游输送带的中心受料位置，避免物料偏载导致的输送带跑偏、撒料问题，同时全密闭的壳体结构能够阻挡落料过程中产生的粉尘向外扩散，配合现场除尘系统可大幅降低作业区域的粉尘浓度，满足职业健康与环保生产的相关要求。从功能特性来看，装置采用厚钢板焊接成型的密闭壳体结构，壳体外侧布置有横向与纵向的加强筋板，能够承受散料长期冲刷、落料冲击带来的载荷，避免壳体变形开裂；壳体上部设置有格栅式防护筛网，可拦截物料中混杂的大块异物，防止大块硬物直接坠落砸伤下游输送带，同时也可作为日常巡检的临时踩踏支撑面，方便运维人员开展设备检查作业；壳体侧面预留有观察检修口与电气元件安装位，可根据需求加装料流检测、堵料报警等传感装置，实时监测物料转接状态，一旦出现堵料情况可及时触发停机信号，避免物料堆积损坏设备。在设计思路上，该装置充分考虑现场安装的适配性，整体采用模块化分段设计，上部对接上游输送机的头部卸料罩，下部通过法兰结构连接下游输送机的导料段，各连接位置均设置有密封胶条安装槽，可通过填充密封材料实现全断面密封，杜绝粉尘从连接缝隙溢出；内部导流面采用大倾角顺滑曲面设计，根据散料的安息角参数确定曲面弧度，减少物料在装置内部的滞留堆积，避免湿黏物料挂壁导致的堵料问题，同时在物料直接冲刷的内壁位置预留有耐磨衬板安装位，可根据输送物料的磨损特性更换不同材质的耐磨衬板，延长装置整体使用寿命。从安装边界与外形尺寸来看，装置整体为立式方箱结构，宽度与下游输送带的导料槽宽度保持一致，安装时需保证装置中心线与上下游输送机的中心线完全重合，落料点位置需对准下游输送带的中心区域，避免物料偏载；装置底部与下游输送机导料槽的连接高度需根据输送带的槽角、物料堆积高度确定，保证物料下落至输送带时具备合适的缓冲高度，既不会因高度过大导致落料冲击过强，也不会因高度过小导致物料排出不畅；壳体侧面的电气元件安装位置需避开物料冲刷区域，保证检测元件的检测精度与使用寿命，同时预留的检修口位置需朝向巡检通道一侧，方便运维人员在不停机状态下观察内部物料流动情况，开展日常清理与维护作业。
