顺流通风式谷物烘干干燥设备结构

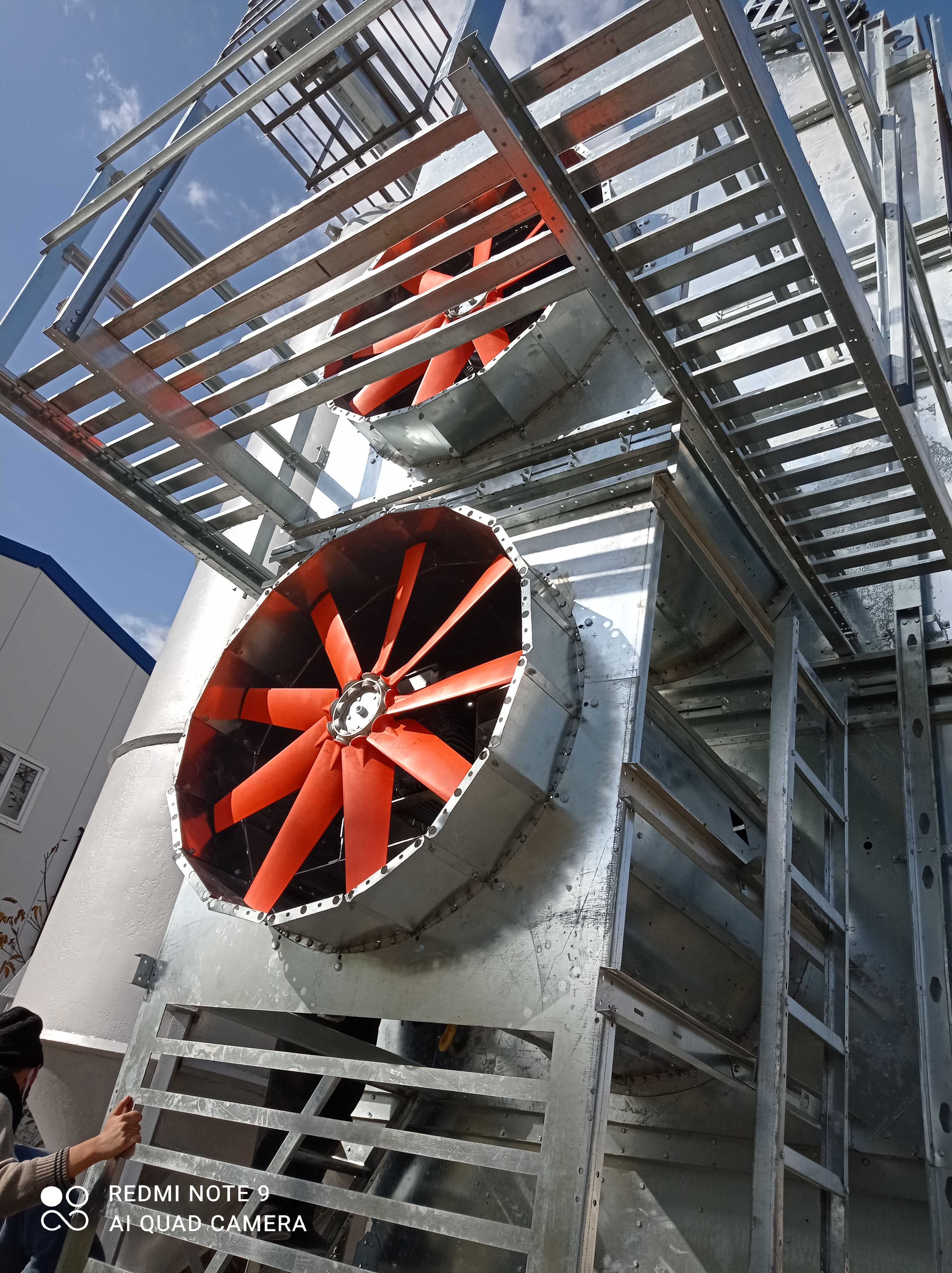

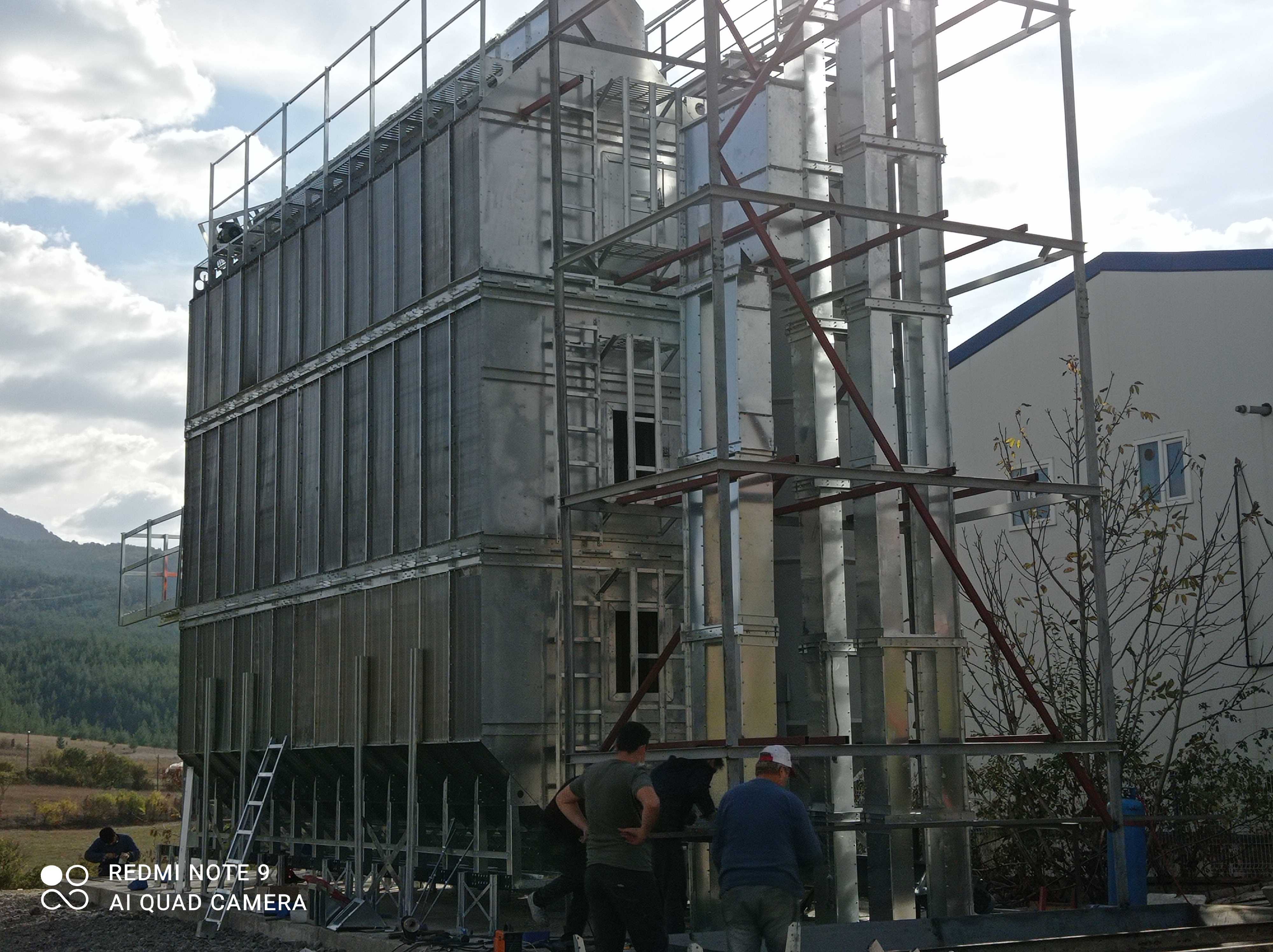

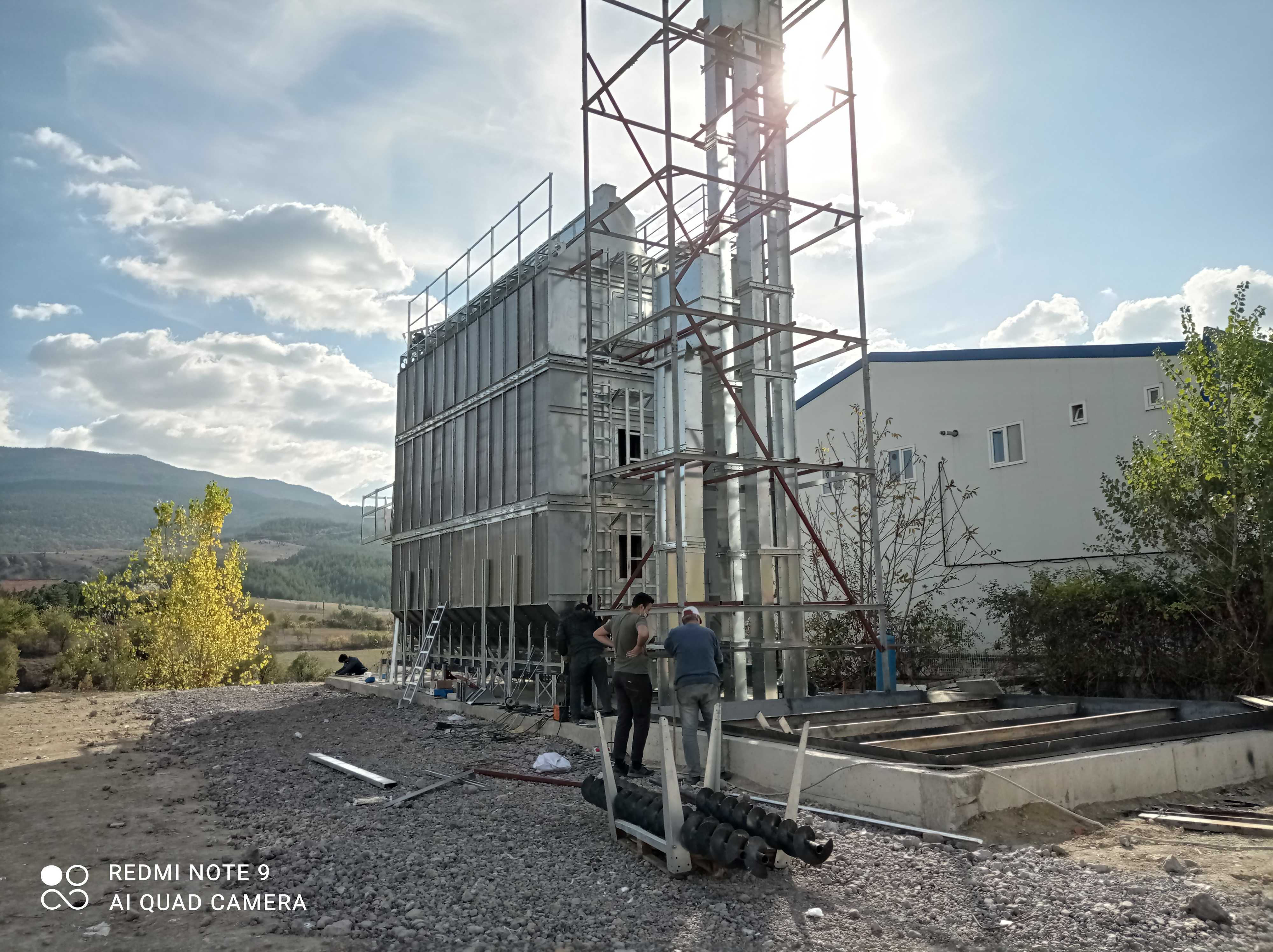

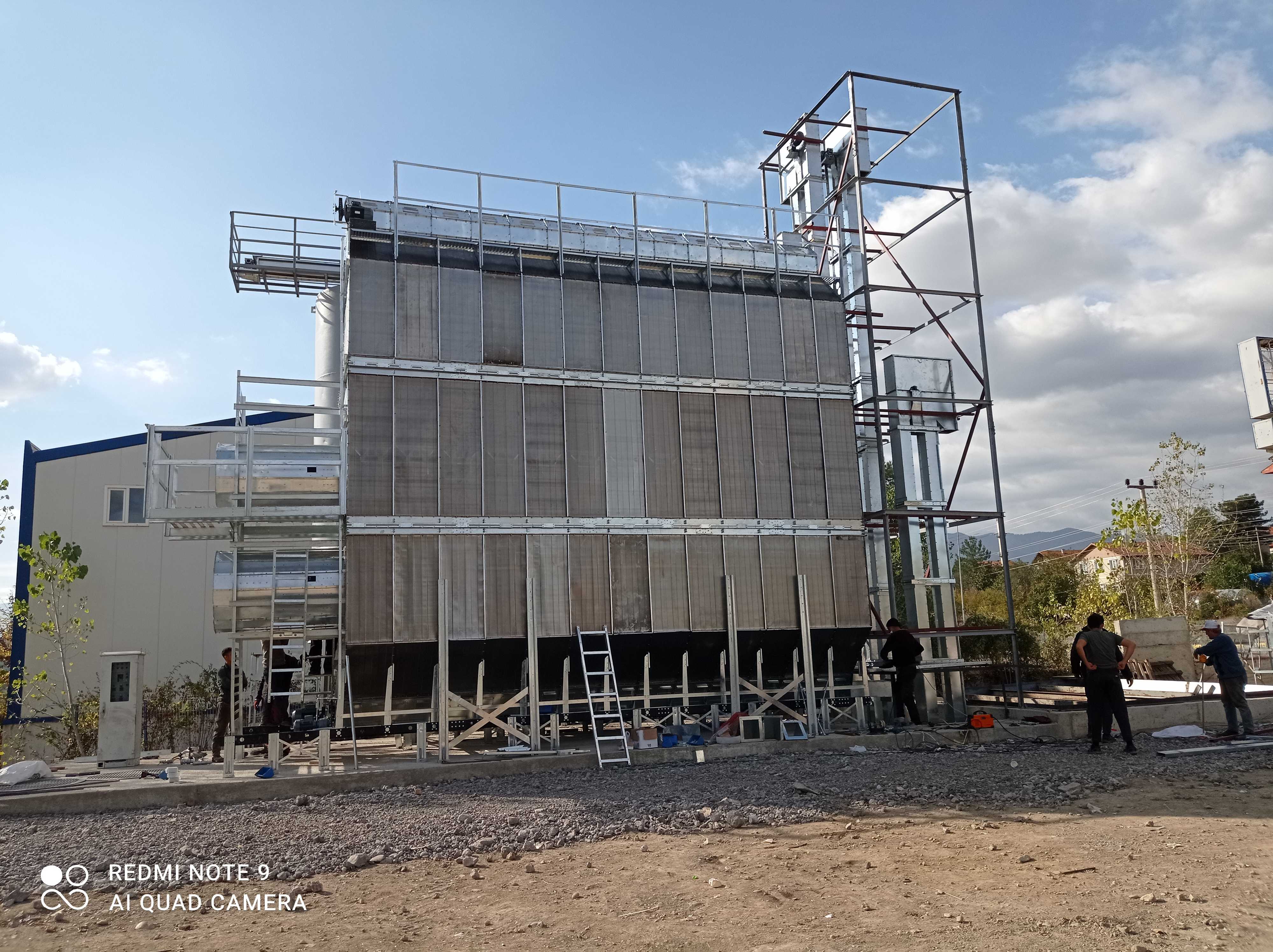

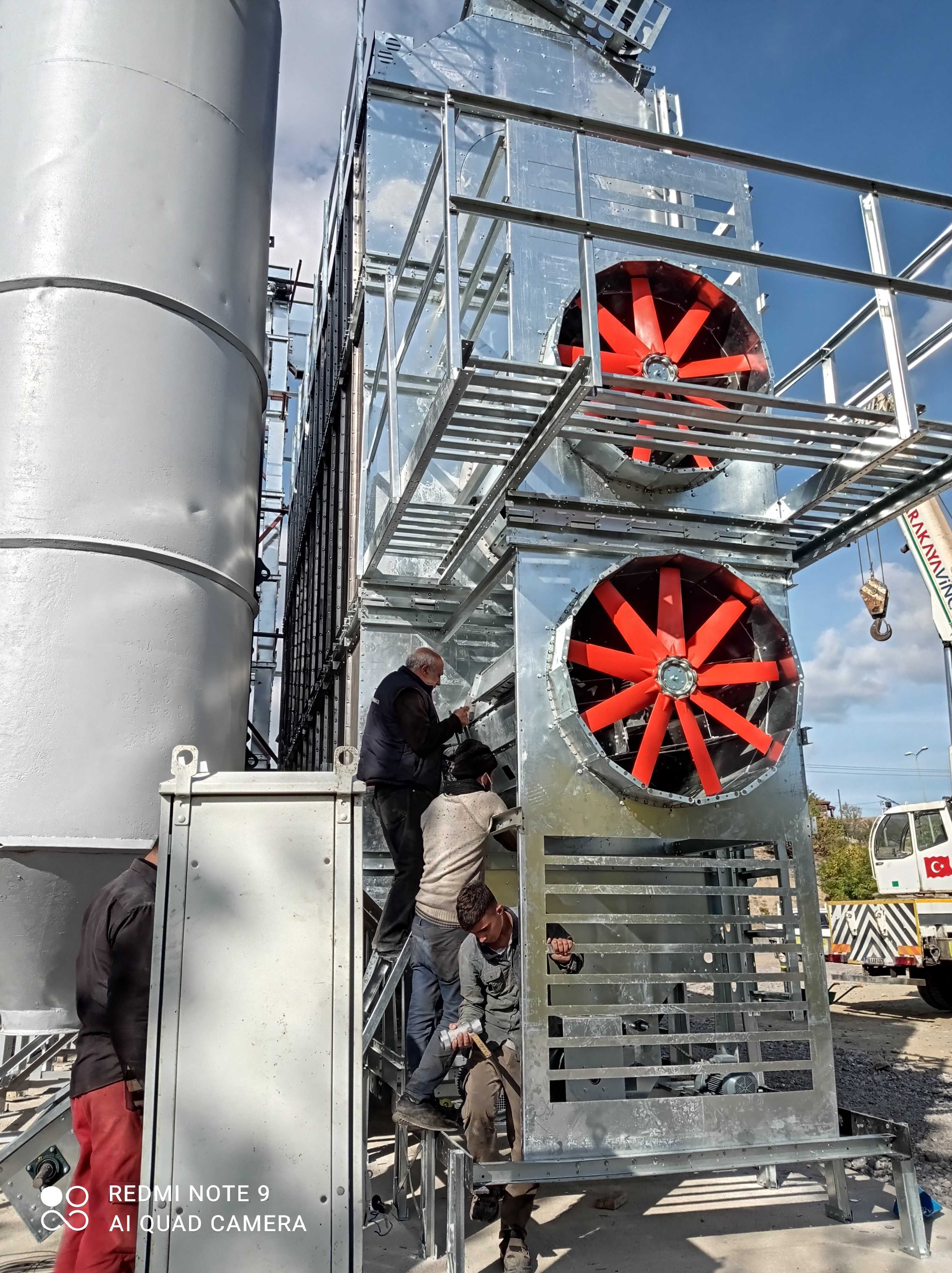

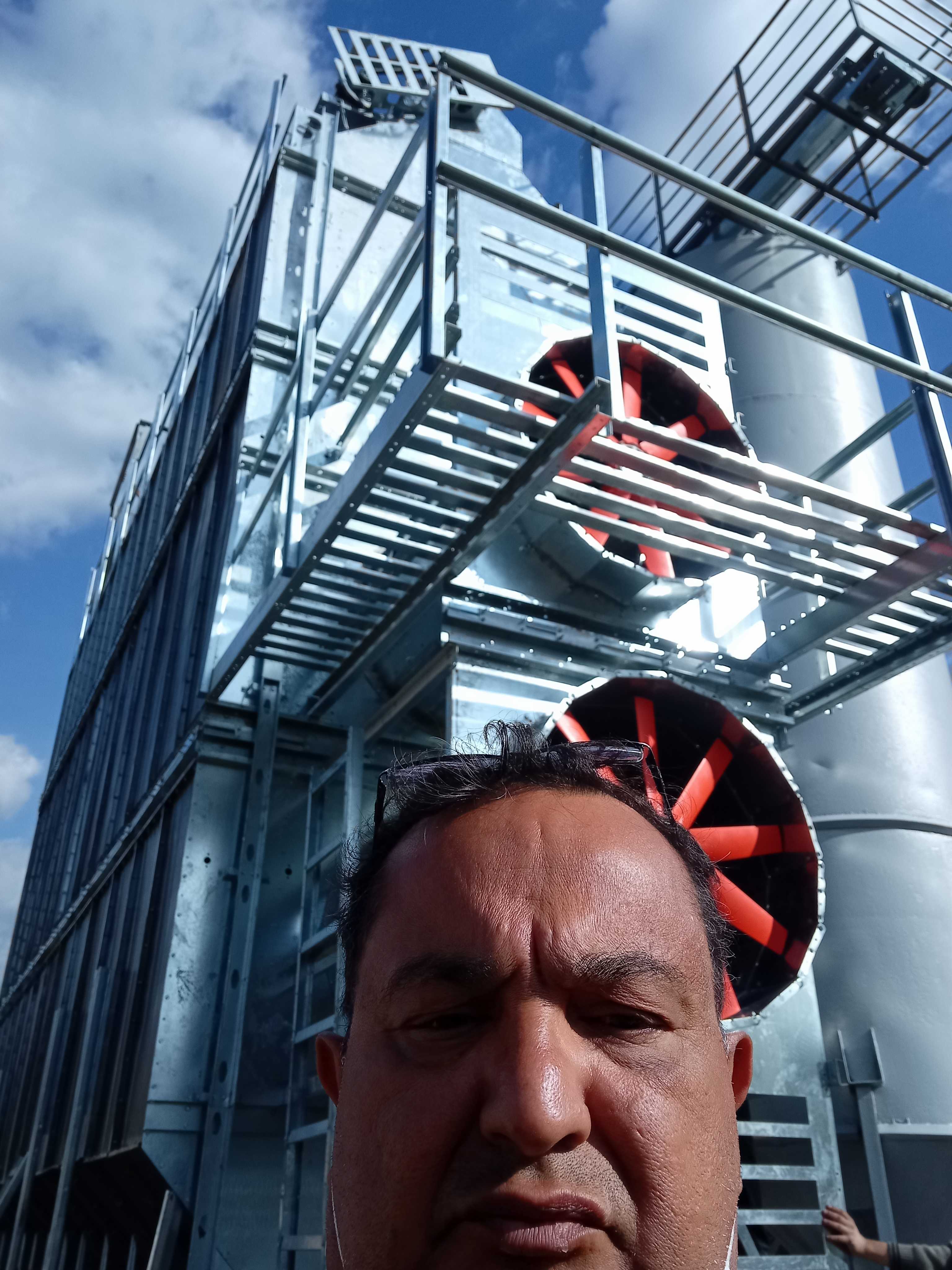

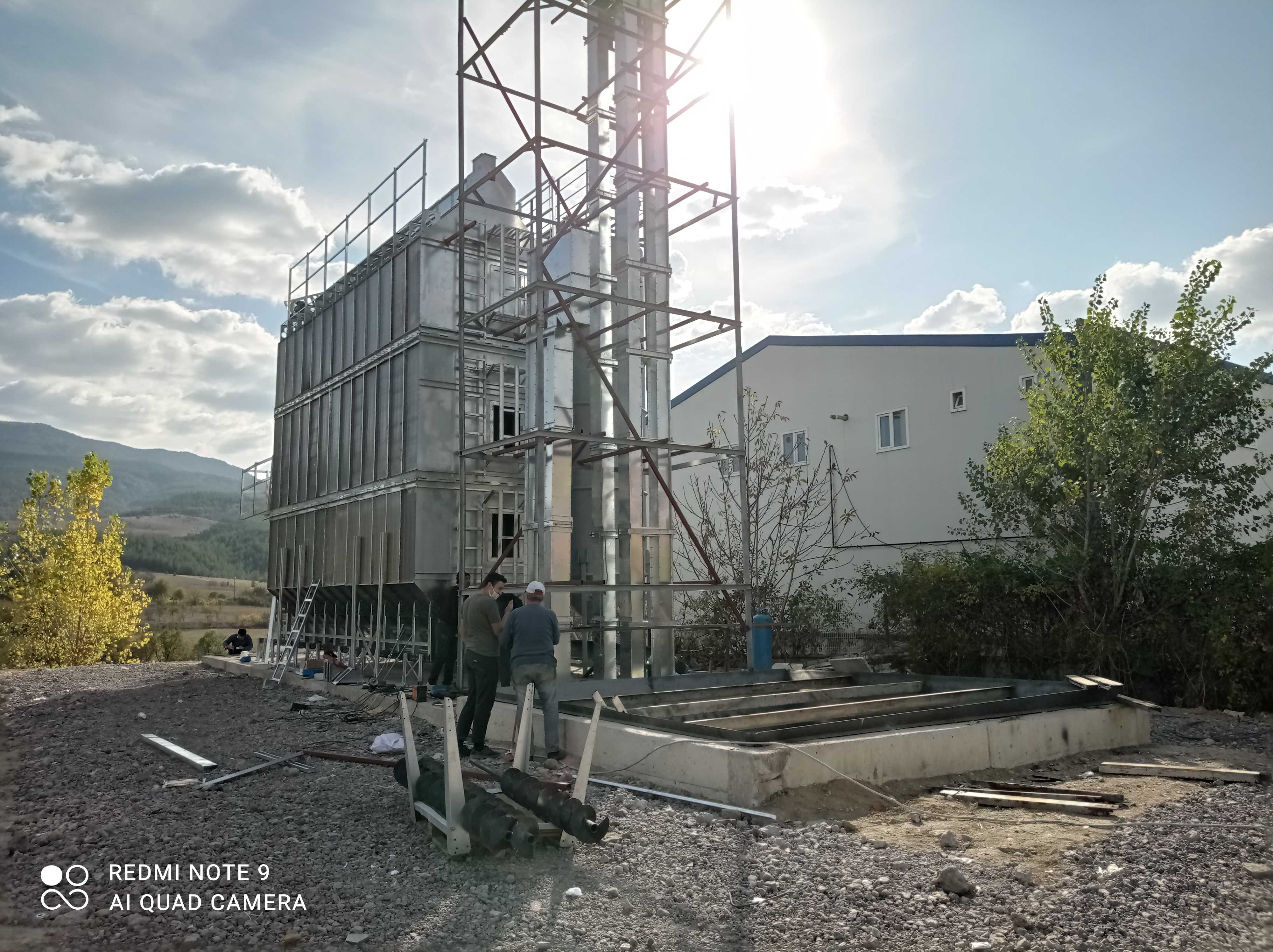

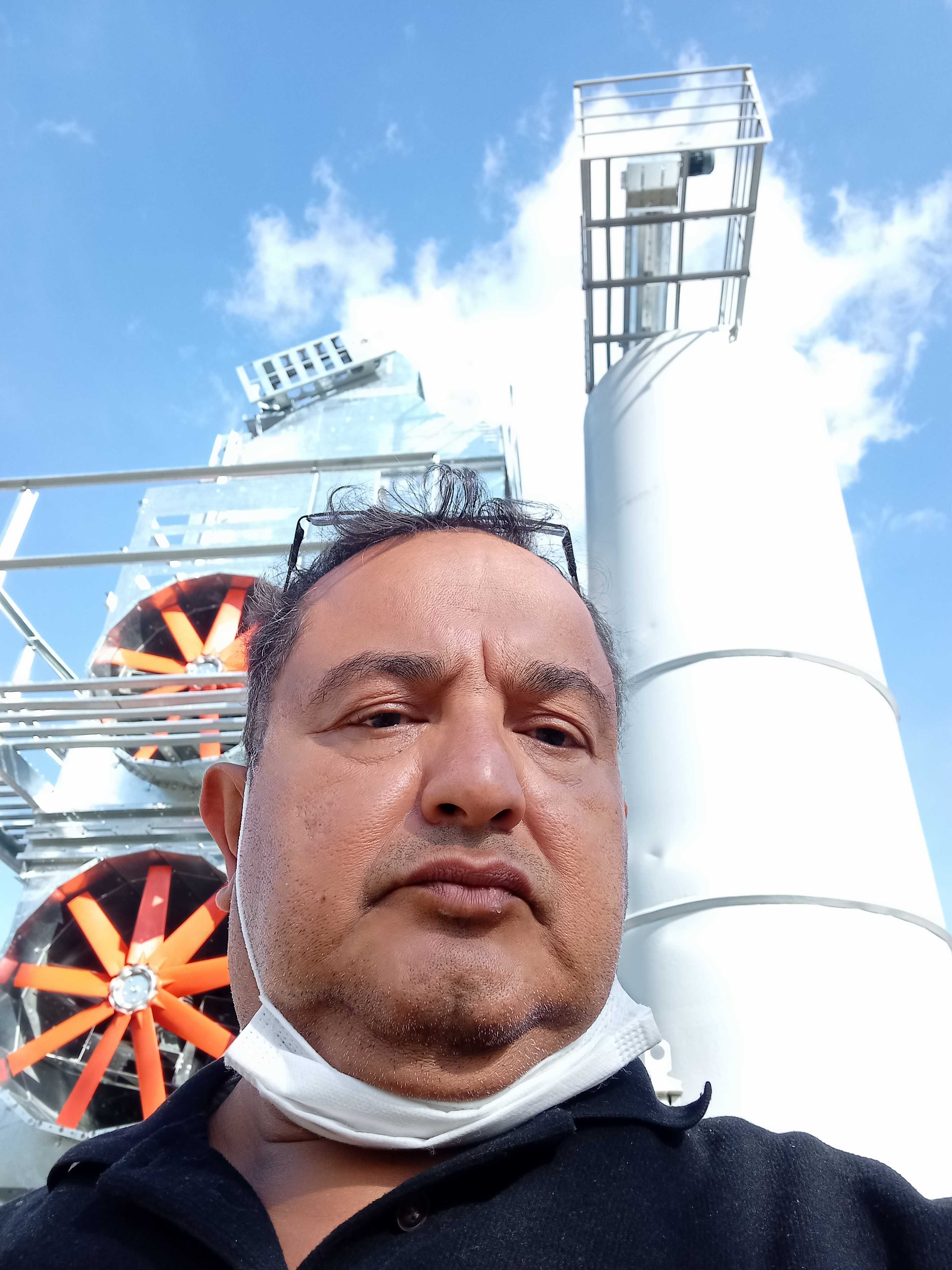

这款通风式谷物干燥设备，主要面向规模化粮食收储站点、特色经济作物种植产区的产后处理场景，可覆盖谷物、核桃、鹰嘴豆、扁豆等多种颗粒状农产品的干燥作业需求，解决新收获农产品含水率过高易霉变、无法长期存储的核心痛点。设备采用大风量轴流通风结构作为核心干燥单元，外露的大直径轴流风轮采用八叶红色扇叶设计，扇叶做了等距倾角优化，可在低转速下输出大流量平稳气流，避免高风速直吹造成谷物表层结壳、内部水分无法析出的问题，风轮外圈采用镀锌钢板折边成型的防护圈，既可以固定风轮安装位，也能避免作业过程中杂物卷入风室造成设备损坏。设备主体采用镀锌钢板模块化拼接搭建，侧面设置等距排布的爬梯与检修平台，平台采用防滑格栅板设计，作业人员可直接到达风轮安装位完成日常检修、扇叶清理等操作，无需额外搭建登高作业设施。设备的风室采用等截面缓扩结构设计，气流从风轮进入风室后可沿截面均匀扩散，穿过堆叠的谷物层时风速差控制在15%以内，避免局部通风不足导致的干燥不均问题；谷物在风室侧的料仓内采用静态薄层堆放设计，无需额外的翻粮机构即可实现均匀通风，降低设备整体的运行功耗与故障概率。从安装边界来看，单组风单元的横向安装宽度约2.4米，纵向检修预留空间不小于1.2米，设备整体采用框架式承载结构，底部可直接固定在硬化混凝土地面上，无需额外做复杂的预埋基础，多组单元可沿料仓长度方向并排拼接，适配不同处理量的料仓规模，单组单元每小时可处理通风量约18000立方米，可满足30-50立方谷物堆的通风干燥需求。设备的进风侧未设置额外的加热组件时，可直接利用外界低湿度空气完成自然通风干燥，在外界湿度较高的区域也可外接热风炉输入低温热风，将热风温度控制在40-55摄氏度区间，可在不破坏谷物胚芽、核桃等油料作物油脂成分的前提下，快速将农产品含水率降至安全存储标准。整体结构设计充分考虑了户外长期作业的耐候需求，所有钢结构件均做镀锌防锈处理，连接件采用不锈钢标准件，可适应露天粮场的日晒雨淋环境，日常维护仅需定期清理扇叶积尘、检查风机接线即可，运维难度较低，非常适合基层粮食收储点、中小型种植合作社的产后干燥作业使用。
