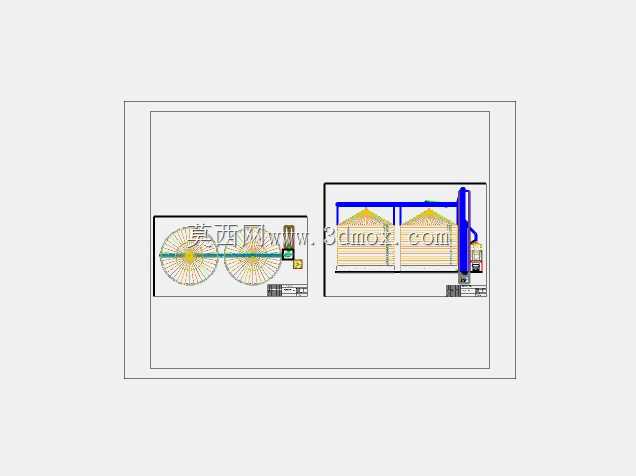

谷物烘干储粮一体化加工设备结构设计

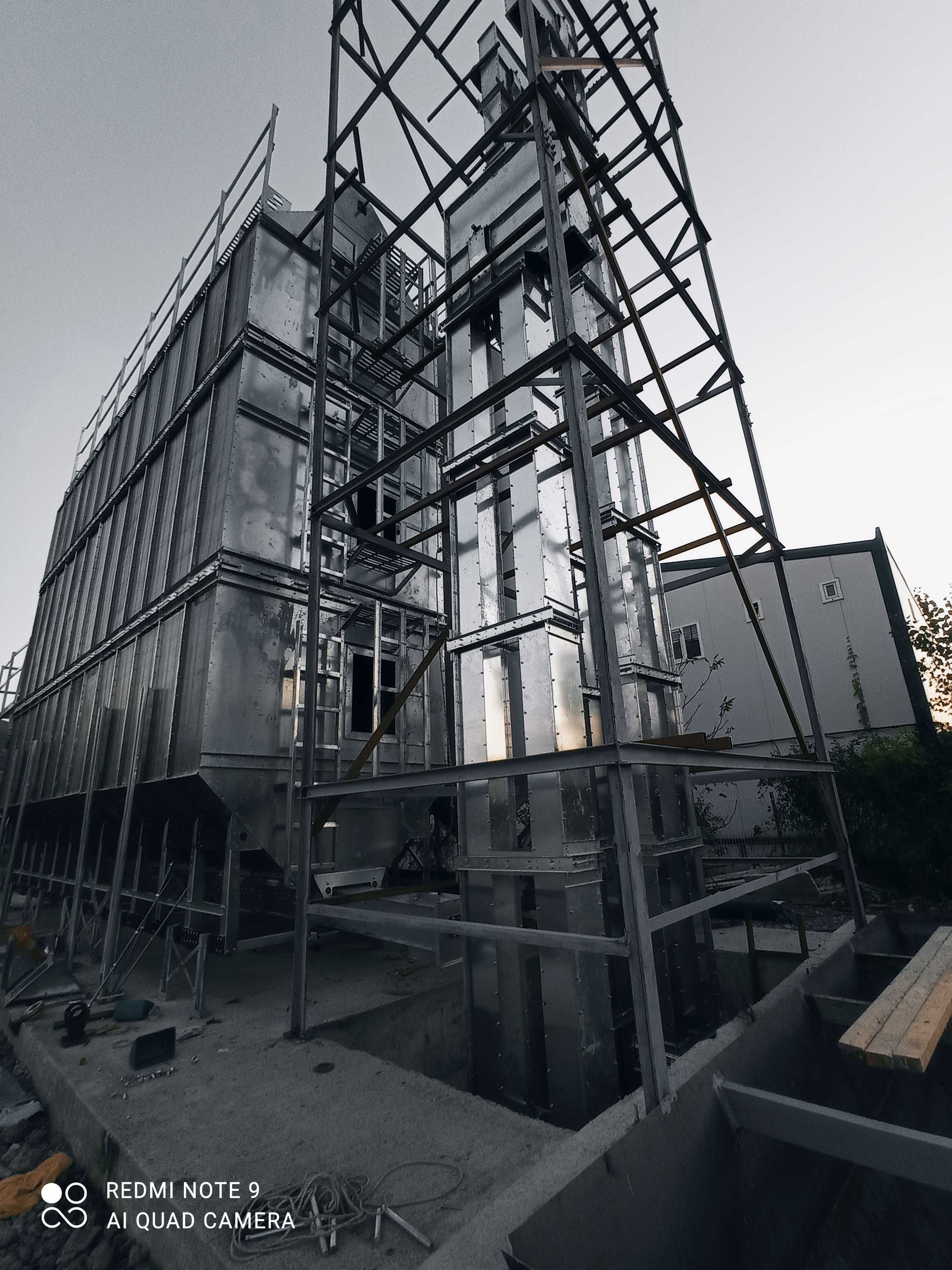

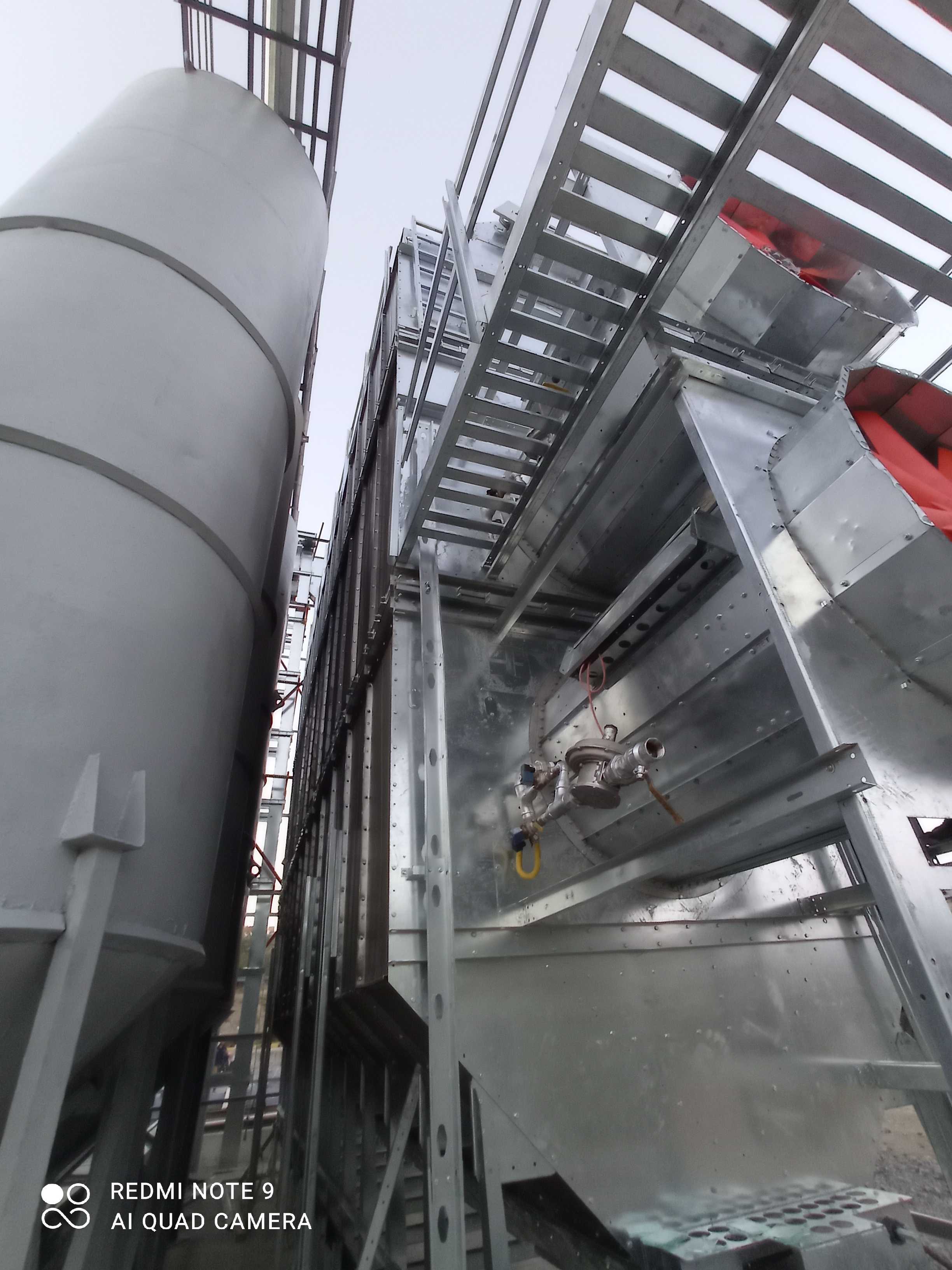

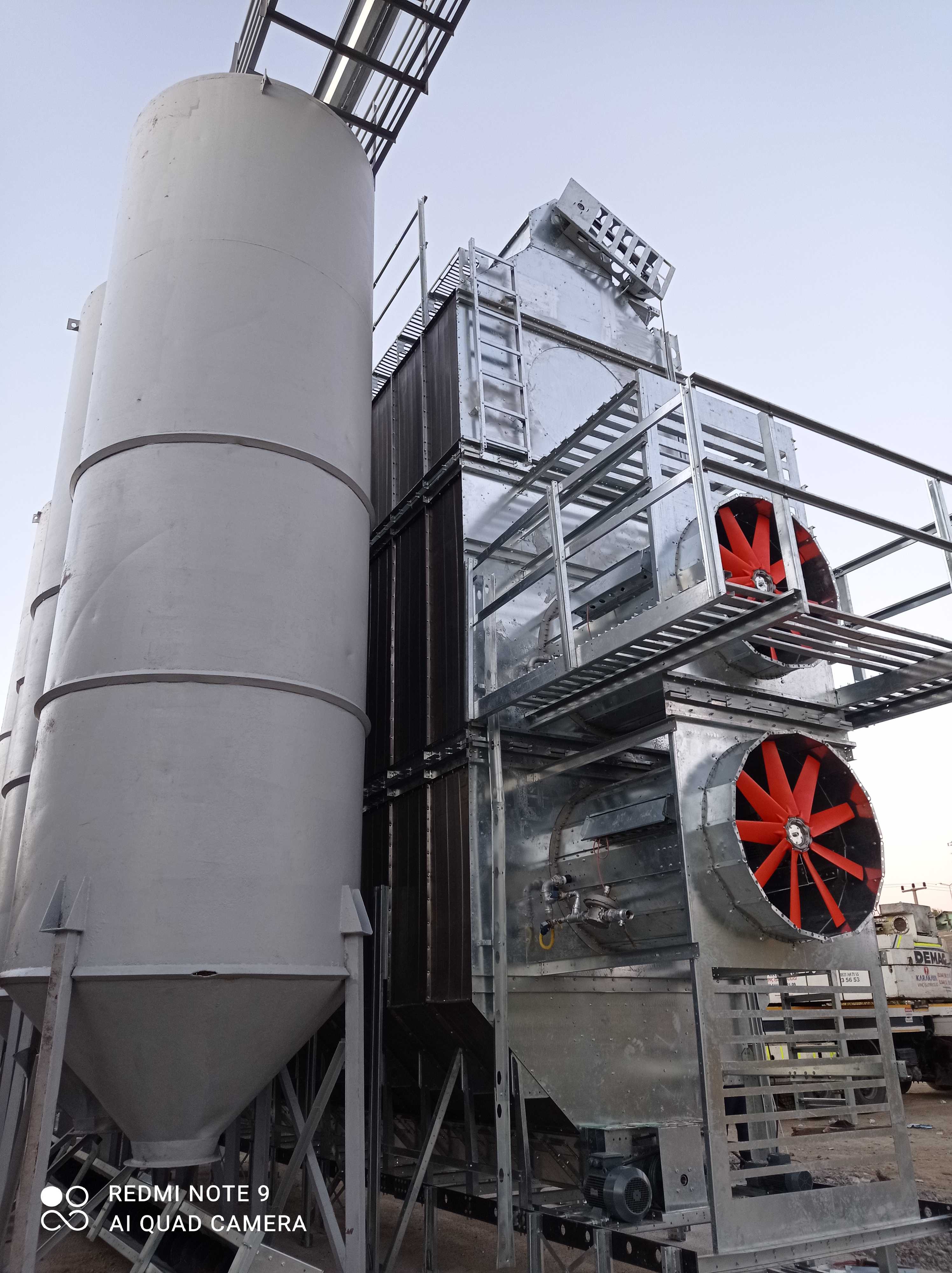

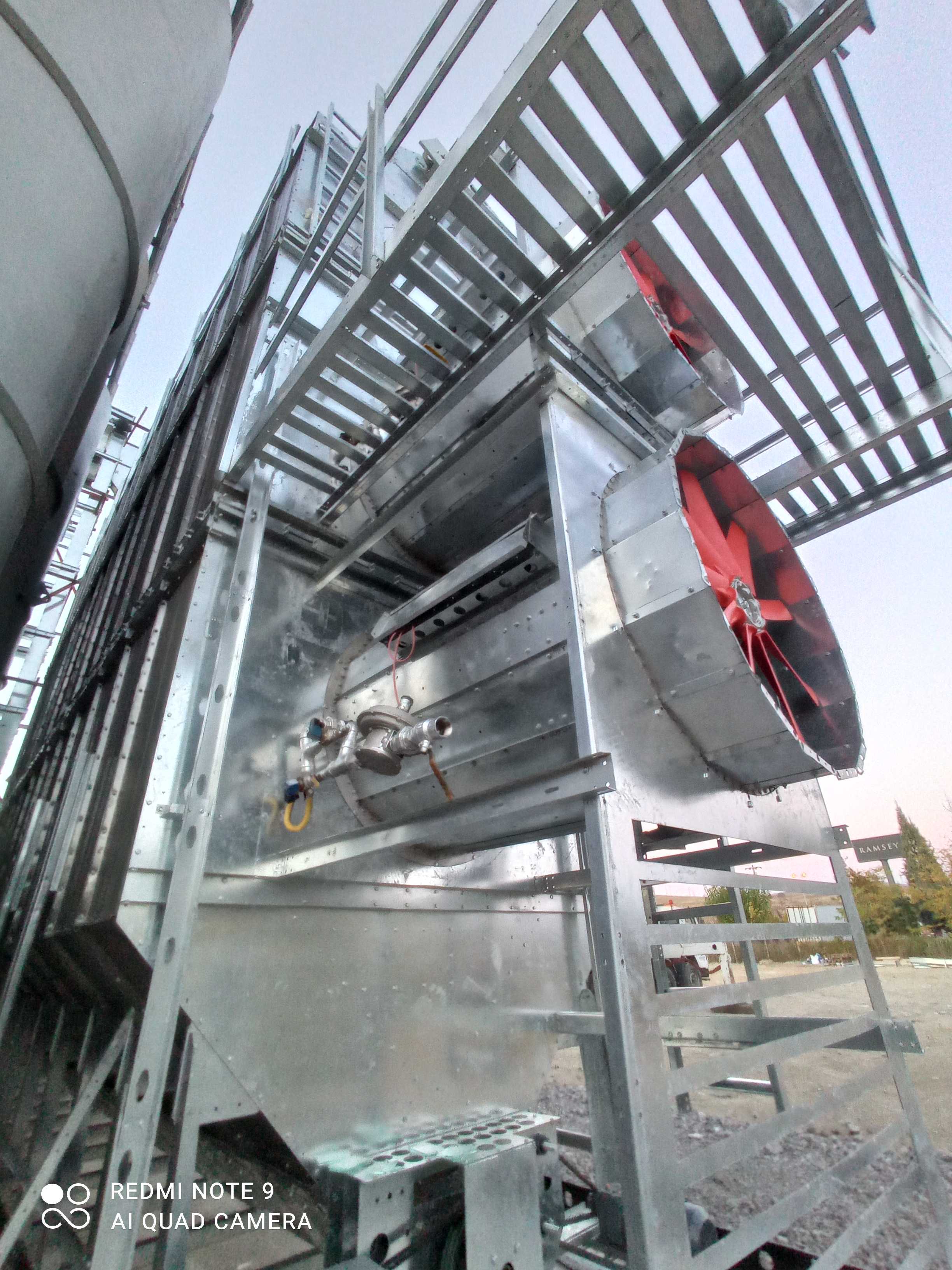

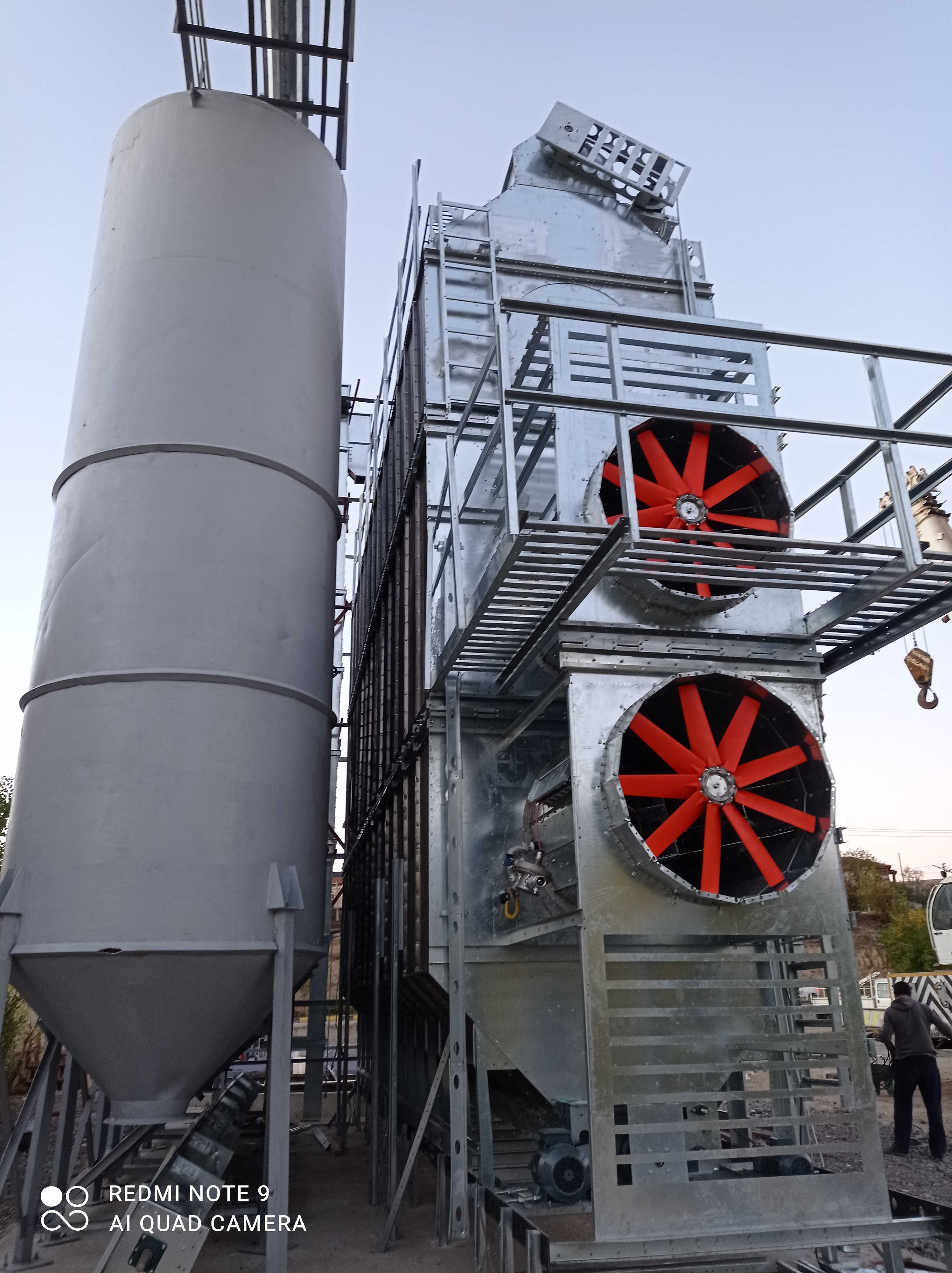

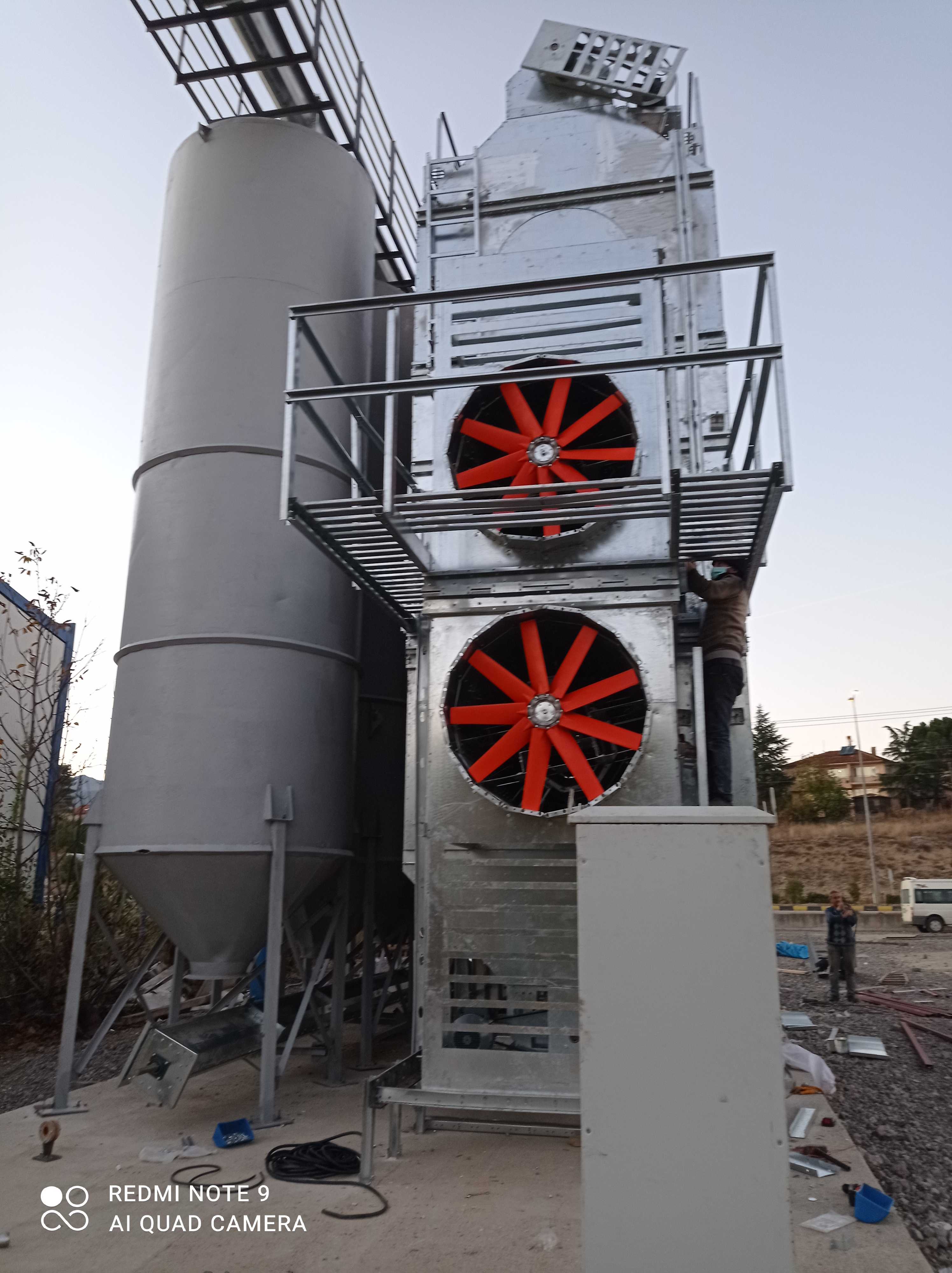

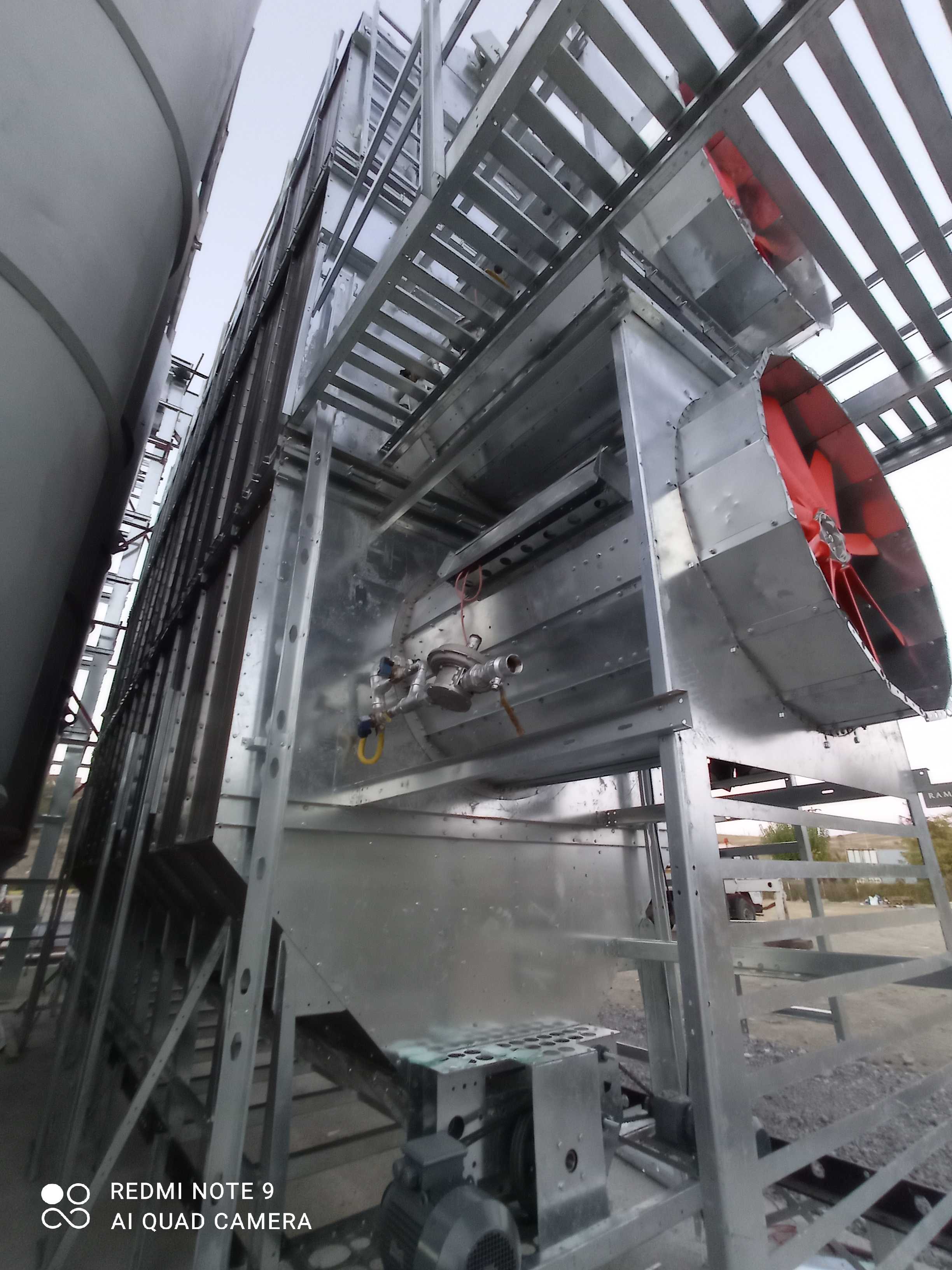

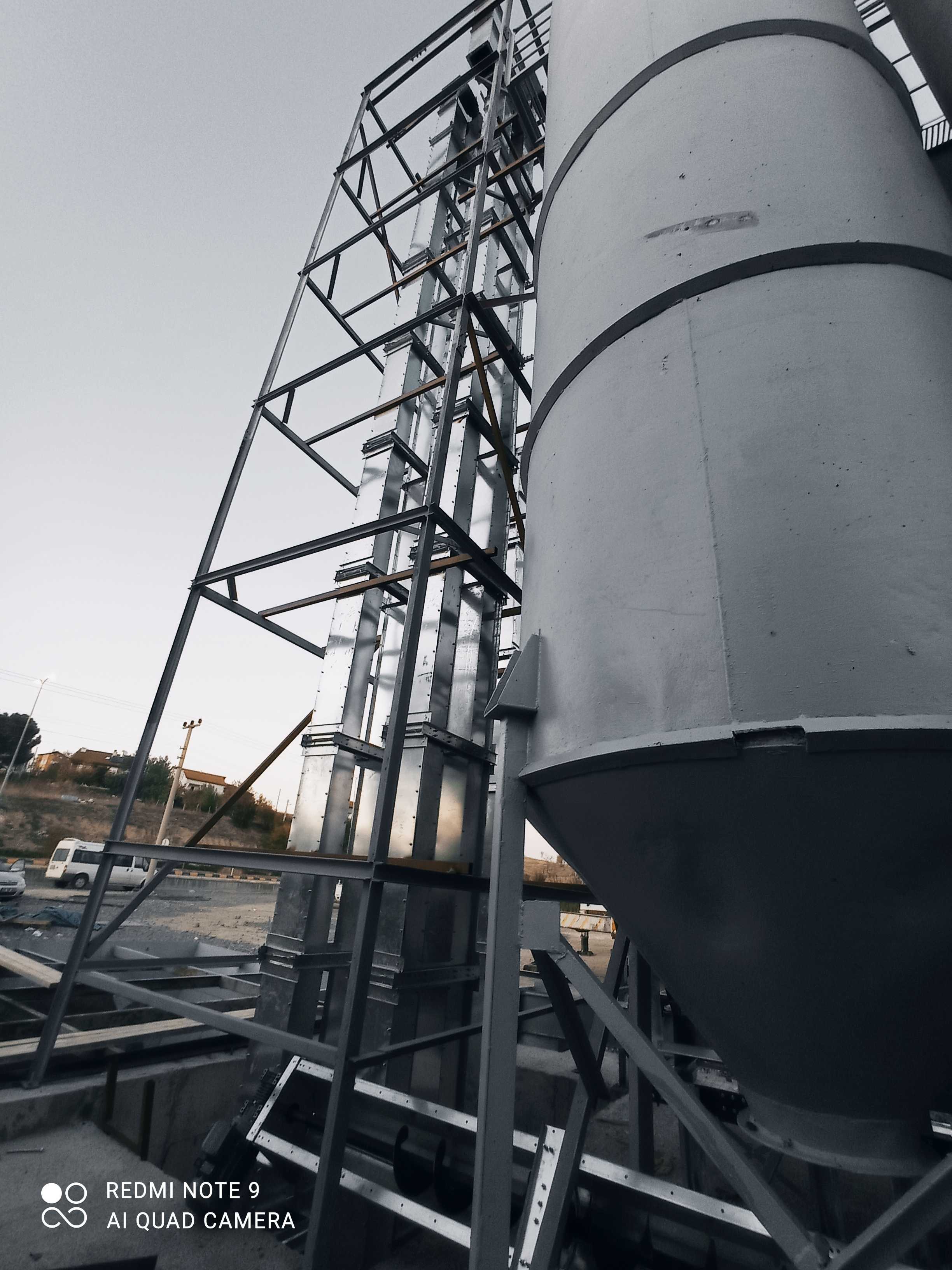

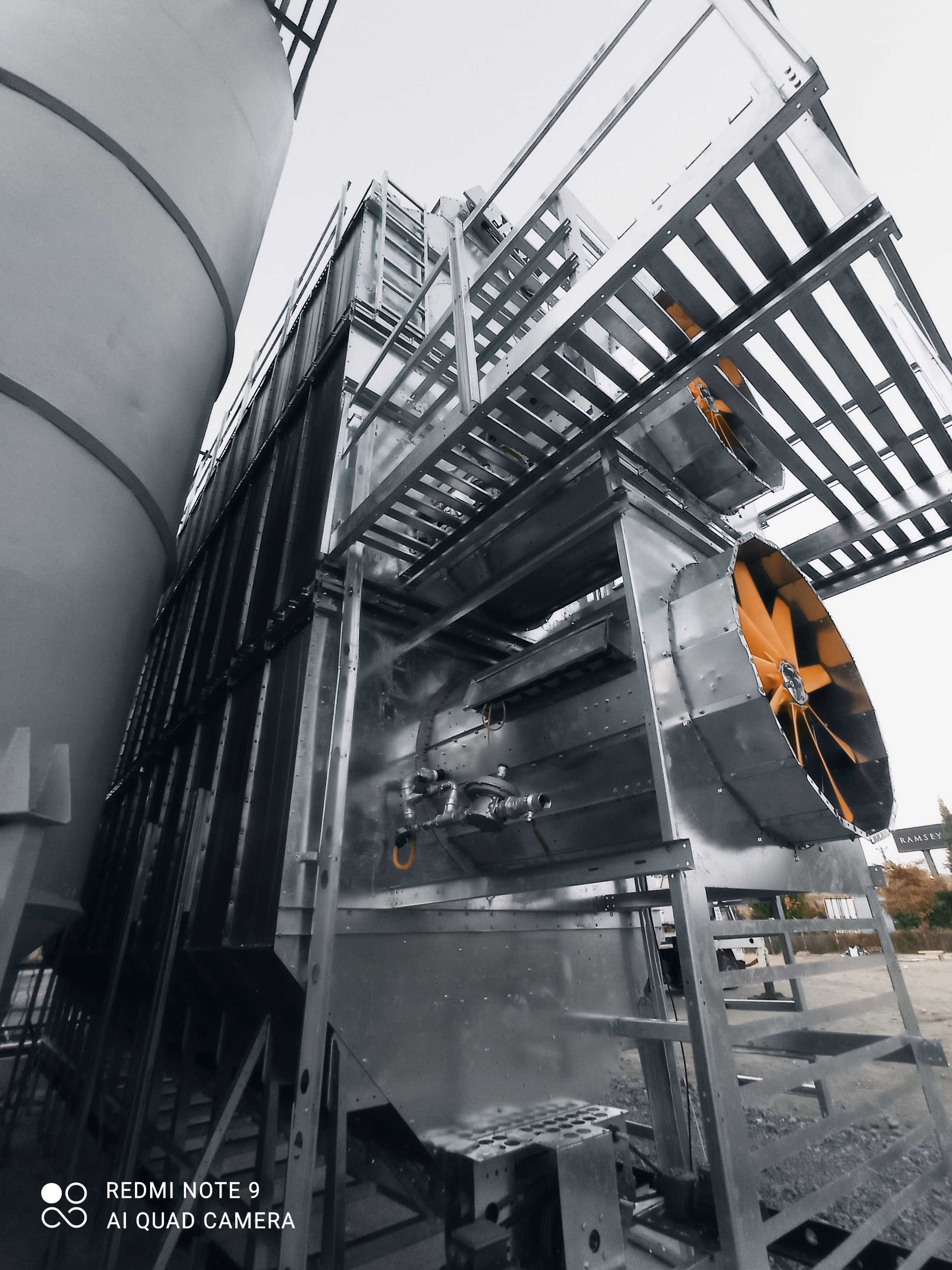

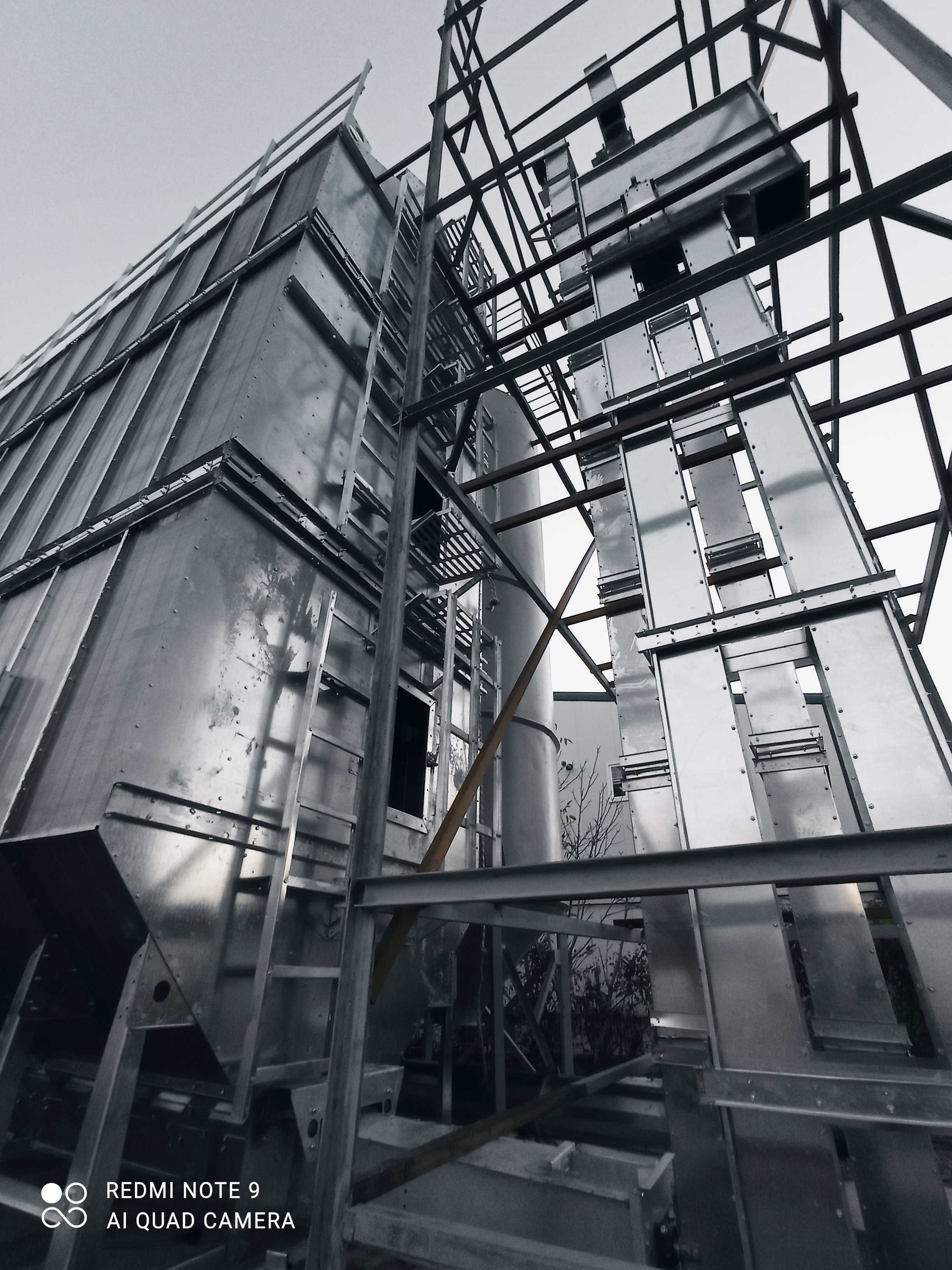

这套设备主要面向中小型农产品加工主体、家庭农场及粮食种植户的产后处理场景，解决新收获谷物、坚果类农产品含水率过高易霉变、难以长期储存的核心痛点，可覆盖核桃、鹰嘴豆、谷物等多种颗粒状农产品的干燥作业，搭配旁侧的储料仓可实现干燥后物料的暂存周转，适配丘陵山区小型加工场地的作业需求，无需复杂的厂房配套即可完成安装投产。设备整体采用立式分层结构设计，主体干燥单元为双层风室布局，上下两层均配置大直径轴流风轮，可形成均匀穿透料层的水平热风通路，相比传统塔式烘干设备，风阻更低、热风利用率更高，针对颗粒大小不均的农产品也能保证各位置物料干燥程度一致，避免出现局部过干或含水率不达标的问题。设备外侧设置多层检修操作平台，搭配安全防护护栏，方便操作人员定期检查料层状态、清理风道积尘以及开展日常维护作业，平台的踏步高度与护栏间距均符合人机工程要求，降低高空作业的安全风险。干燥单元下部设置封闭的电控与热源安装舱，可根据场地条件适配燃煤热风炉、生物质热风炉或电加热组件，用户可结合自身能源获取条件灵活选配，无需对设备主体结构做大幅改动。旁侧配套的锥底储料仓采用支腿架空设计，锥底角度设置为55度，可保证颗粒状物料依靠自重顺利出料，不会出现仓内积料、结拱的问题，储料仓与干燥单元之间可通过密闭输送结构连接，实现干燥后物料的自动转运输存，减少人工转料的劳动强度。设备整体安装边界需预留不小于设备本体外廓1.5米的操作空间，上部需留出排风通畅的空域，避免热风排出后出现回流影响干燥效率，设备基础需做硬化找平处理，保证支腿与地面的连接牢固，避免运行过程中因风轮转动产生的振动导致设备移位。设计过程中充分考虑了小型用户的使用需求，整体结构采用模块化拼接设计，各部件可拆分运输，到达现场后通过螺栓连接即可完成组装，无需大型吊装设备配合，大幅降低了运输与安装成本；设备内壁全部采用光滑的金属板材制作，无卫生死角，在更换加工物料品类时可快速清理残留，避免不同品类物料混杂影响成品品质。
