波纹钢板组装式谷物储料仓结构设计

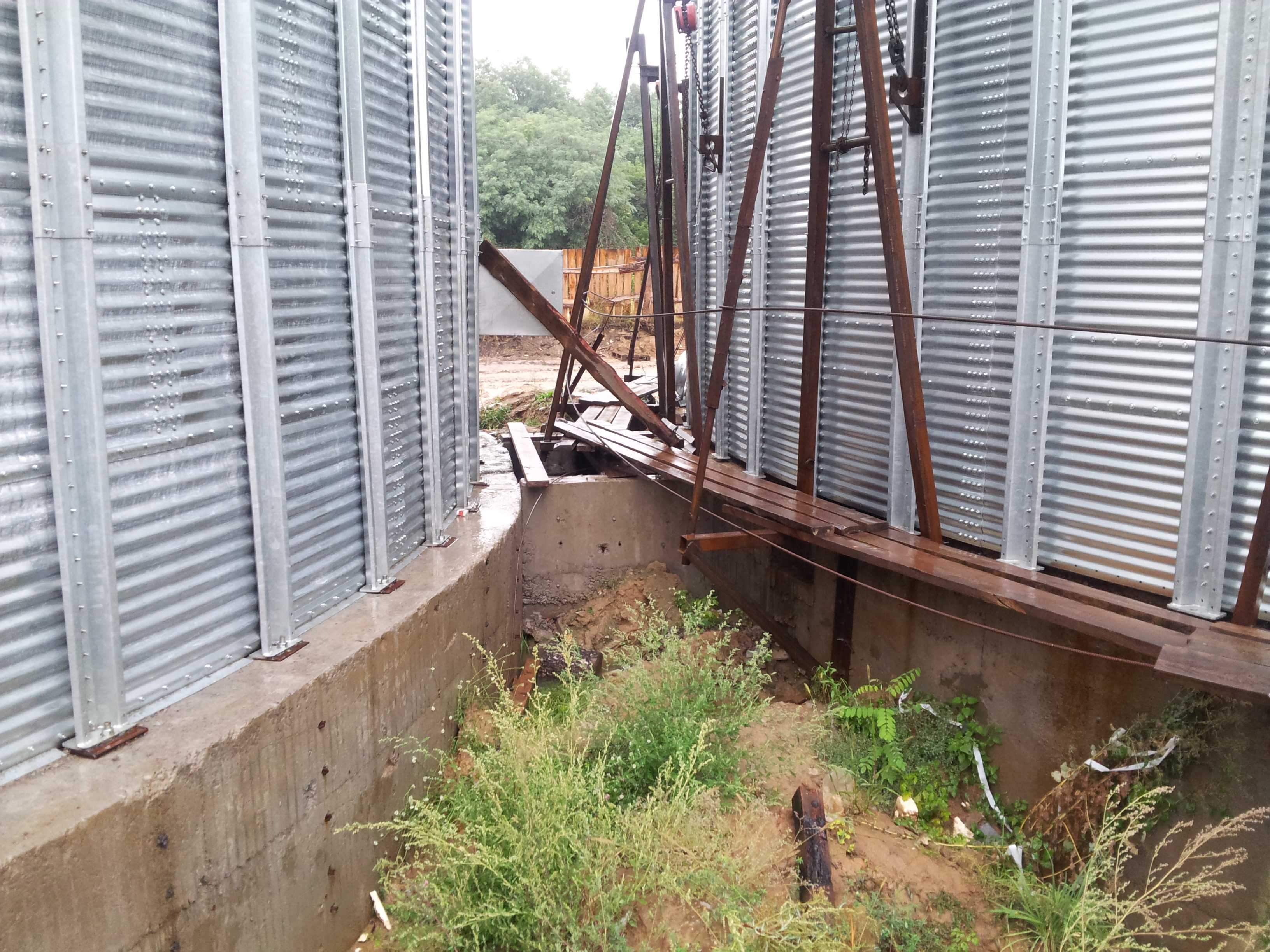

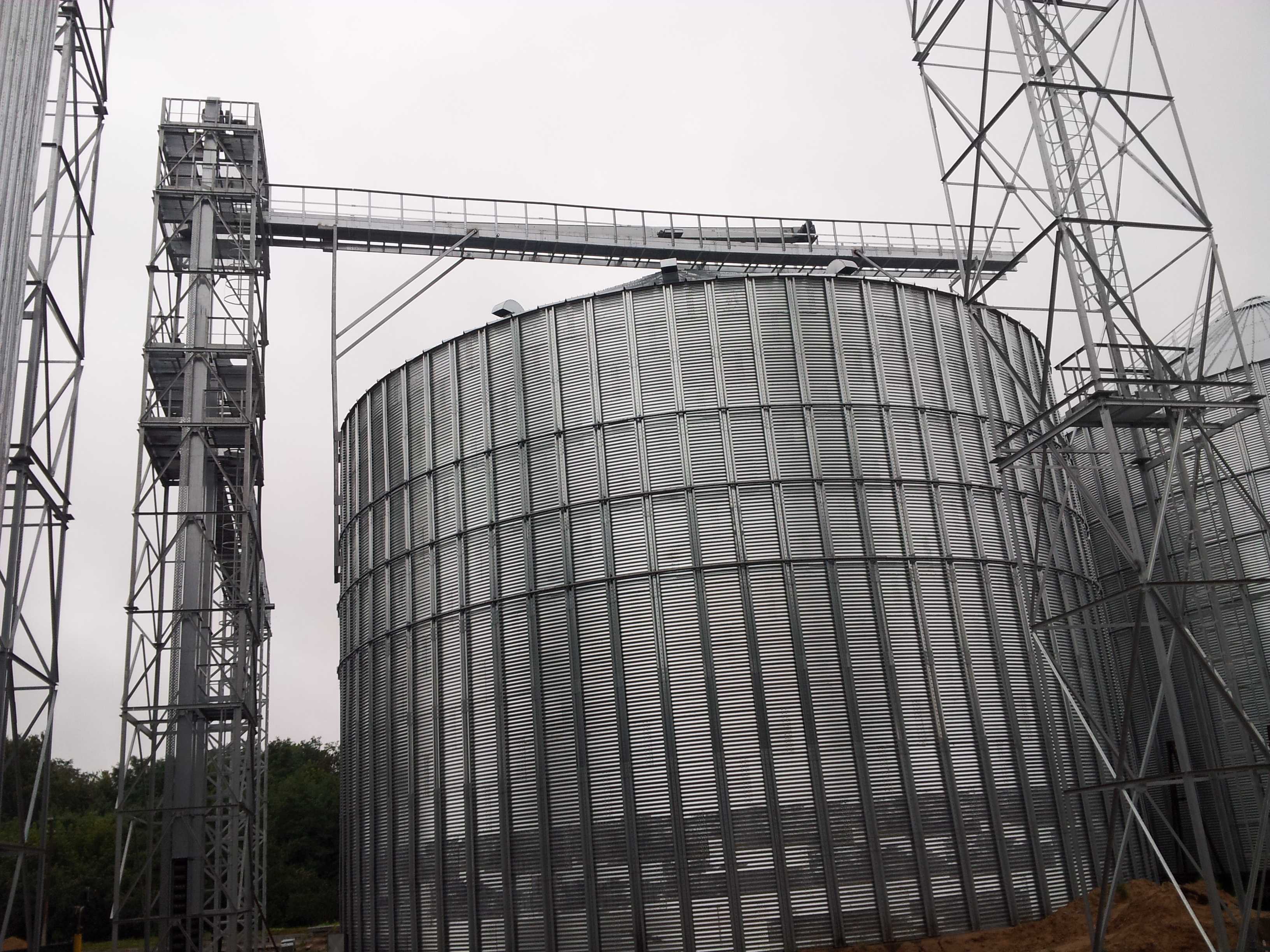

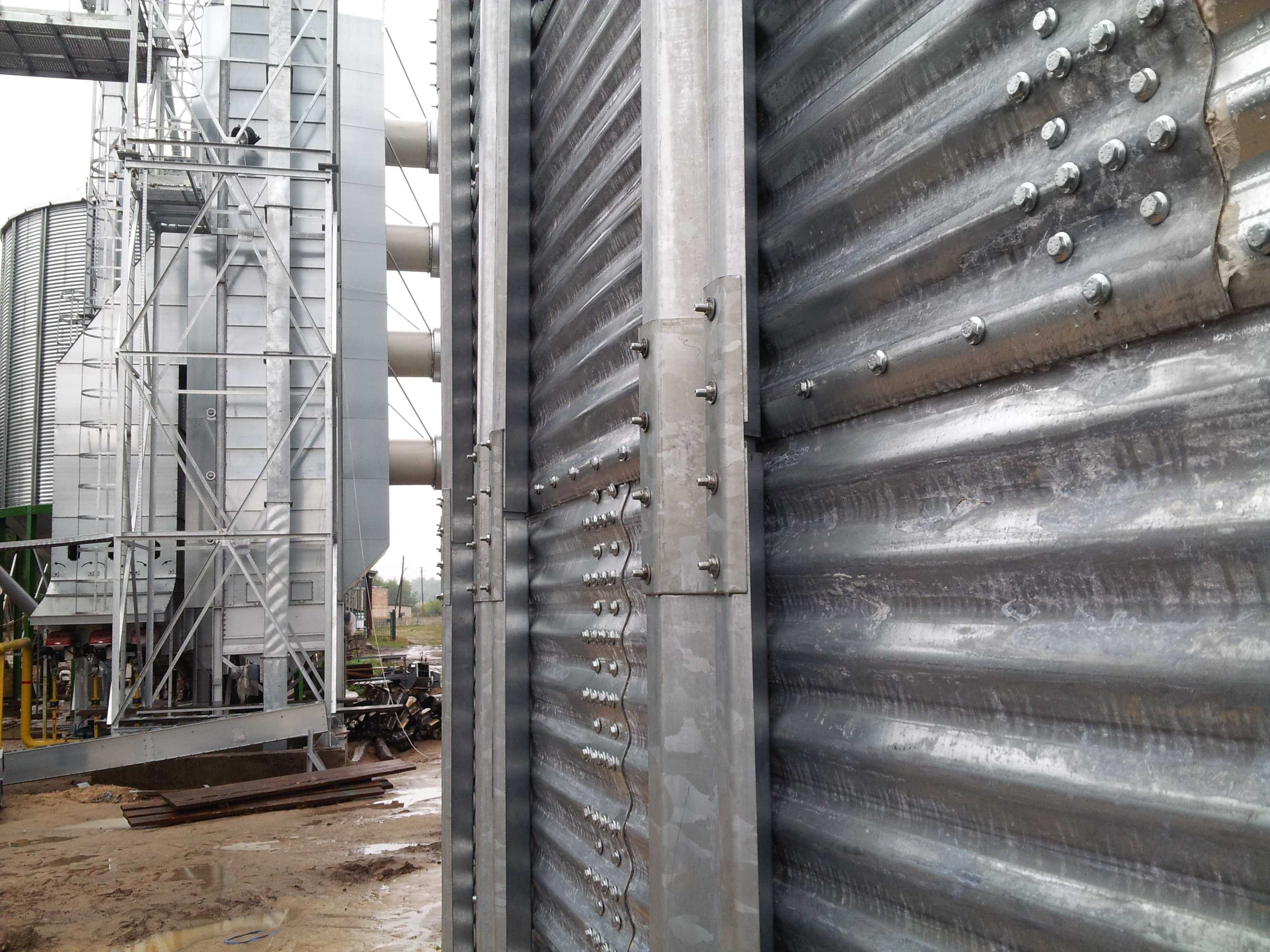

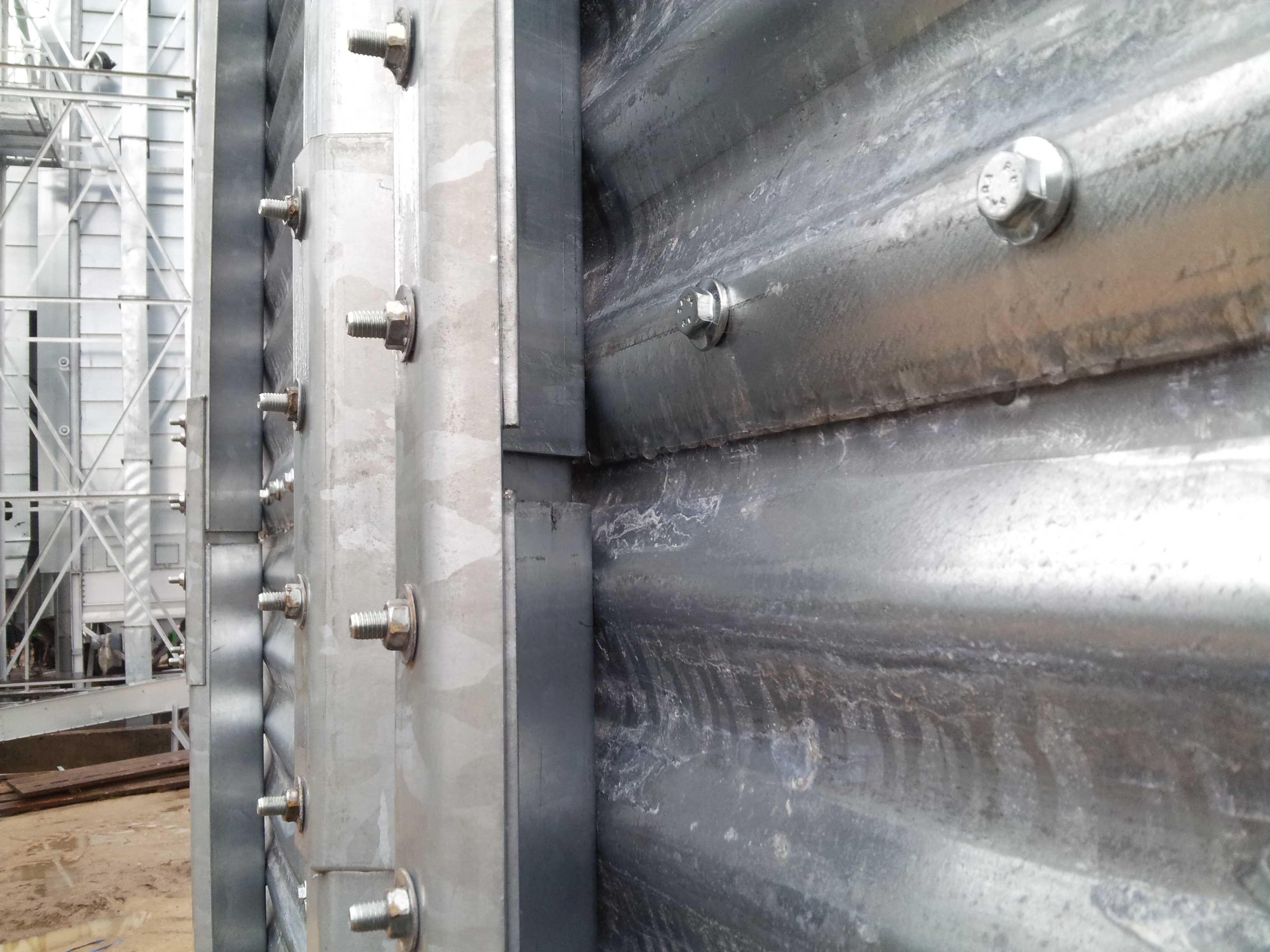

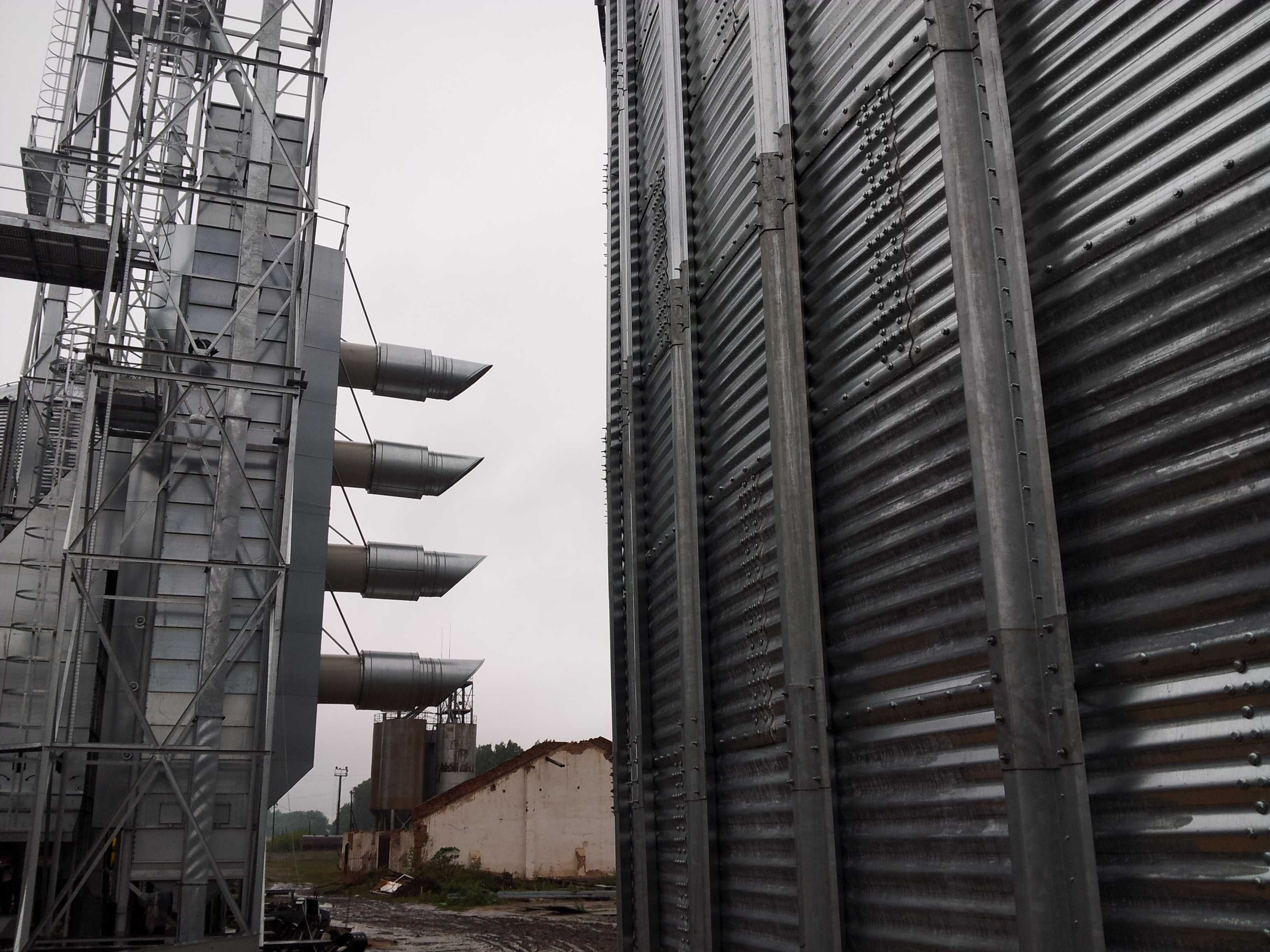

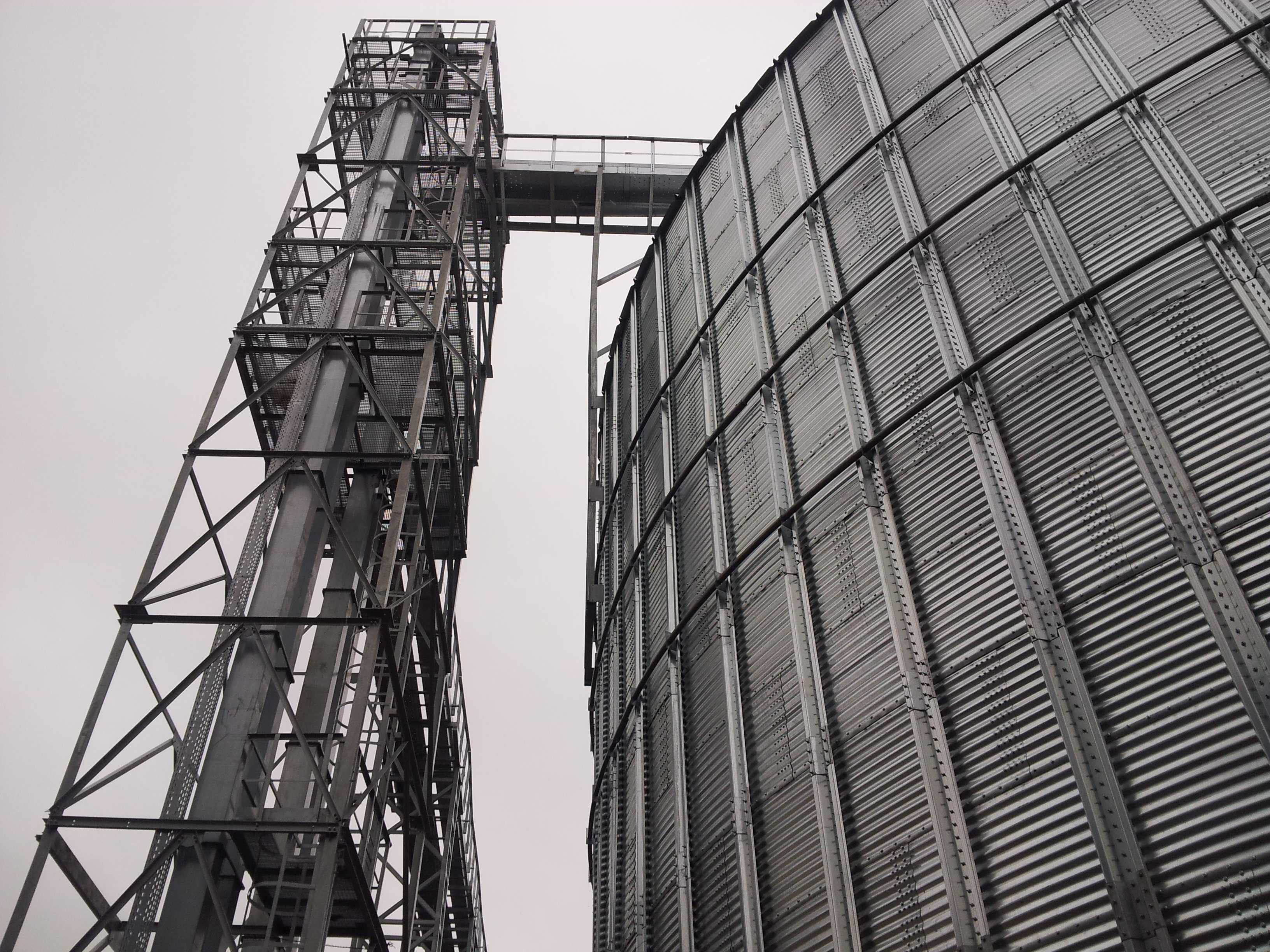

本次呈现的波纹钢板组装式谷物储料仓，主要面向中小型粮食加工、农产品烘干处理场景设计，可配套各类谷物烘干生产线作为暂存、缓苏、成品存储单元使用，适配核桃、鹰嘴豆、扁豆等多品类谷物及杂粮的存储需求，能够在露天或半敞开式厂区环境下搭建使用，无需复杂的土建施工即可快速投用。该储料仓采用模块化波纹镀锌钢板作为仓壁主体，波纹结构的板材在同等板材厚度下具备更高的环向抗张强度，能够有效承受散粮堆积产生的侧压力，避免仓壁出现鼓胀变形问题，同时镀锌层具备优秀的抗锈蚀能力，可适应户外温湿度变化、粮食熏蒸等复杂使用环境，延长整体设施的使用寿命。仓体外侧采用型钢斜撑作为支护结构，斜撑底部与混凝土基座牢固连接，通过三角形稳定结构抵消仓体满载时的侧向倾覆力矩，同时相邻仓体之间预留足够的检修通道，方便运维人员进入仓底区域检查出料状态、清理散落物料。仓底采用混凝土浇筑的漏斗式导料结构，内壁做光滑收面处理，能够减少谷物出料时的残留与堵塞，避免长期积料引发的谷物霉变问题，导料坡角度根据散粮的自然休止角设计，可保证谷物依靠自重顺利滑落至出料口，无需额外设置辅助出料装置即可实现顺畅排料。在设计思路上，该储料仓采用全螺栓装配式连接方案，所有板材、型材构件均在工厂完成预制冲孔、镀锌处理，现场无需焊接作业，仅通过标准紧固件即可完成组装，不仅大幅缩短了现场施工周期，也方便后期根据产能需求灵活扩展仓容，或是在厂区搬迁时拆解转运重复利用。仓体的安装边界可根据场地条件灵活调整，单组仓体的截面尺寸可根据存储量需求匹配对应规格的波纹板单元，仓壁高度可通过增减波纹板层数进行调节，斜撑的排布间距根据仓体高度、设计储料容重进行力学核算，保证满载状态下整体结构的形变控制在安全范围内。在实际使用过程中，该储料仓可根据存储谷物的特性选择是否内衬塑料衬层，对于破碎处理后的谷物，可通过加装密封衬层减少外界潮气、虫害的侵入，将破碎谷物的存储周期延长至两到三个月，而未破碎的原粮在常规密封条件下可实现一年以上的安全存储，也可根据需求将谷物转移至配套的密封周转容器中，进一步降低存储过程中的品质损耗。仓体周边预留的设备安装接口，可方便配套接入提升机、通风道、温度监测等附属设施，满足不同品类谷物的差异化存储工艺要求。
