装配式钢板粮食烘干存储立筒仓结构

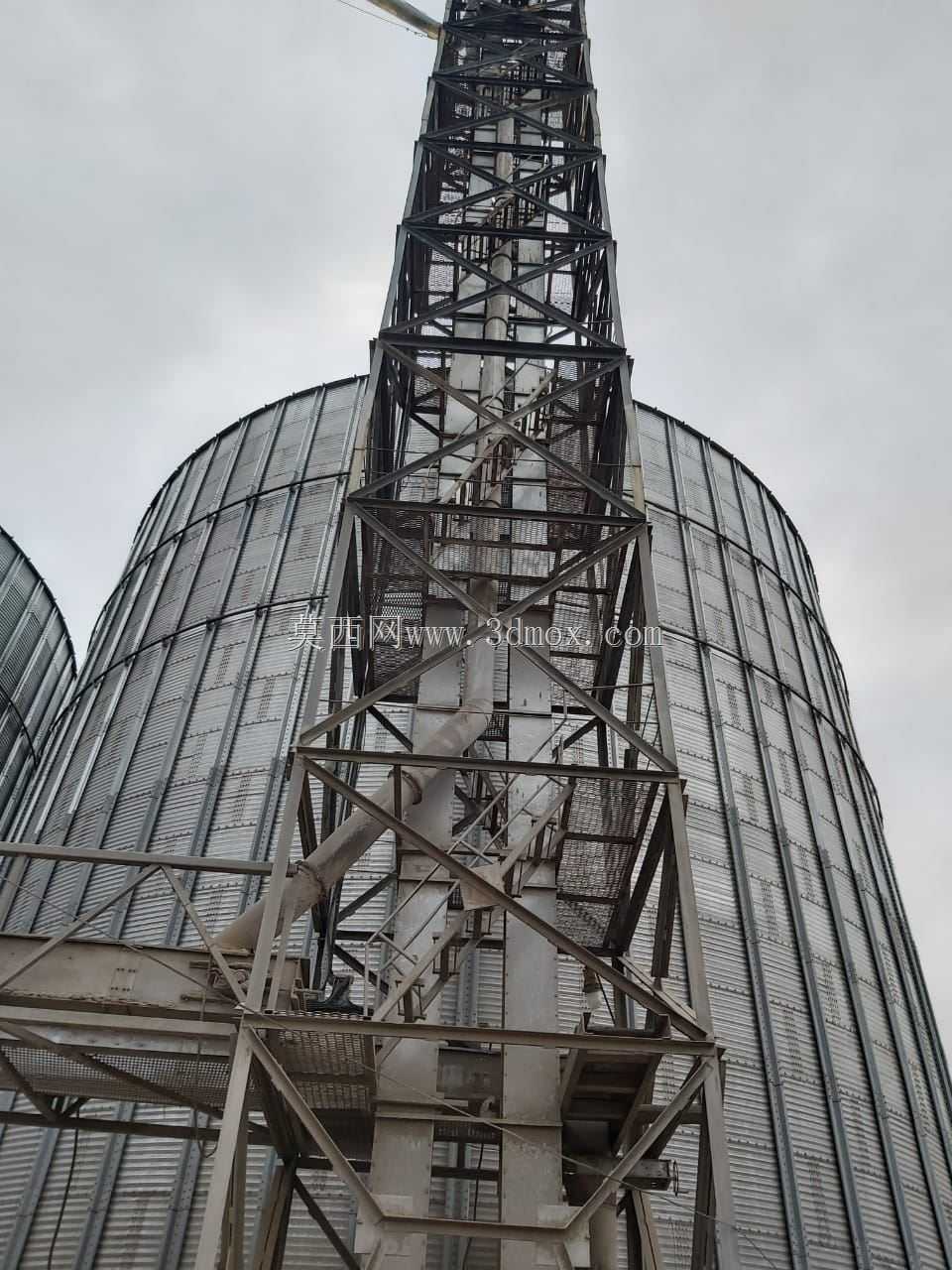

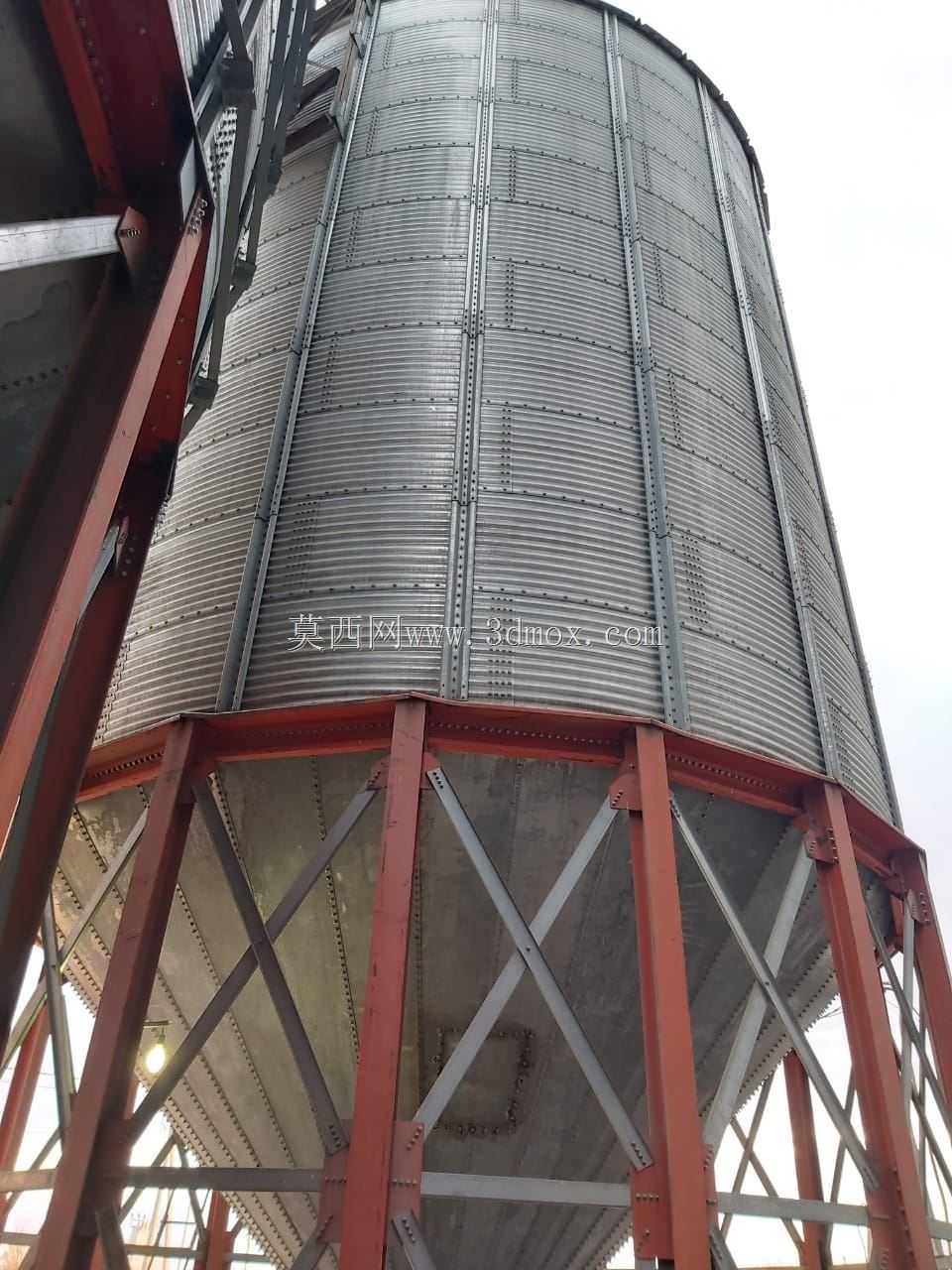

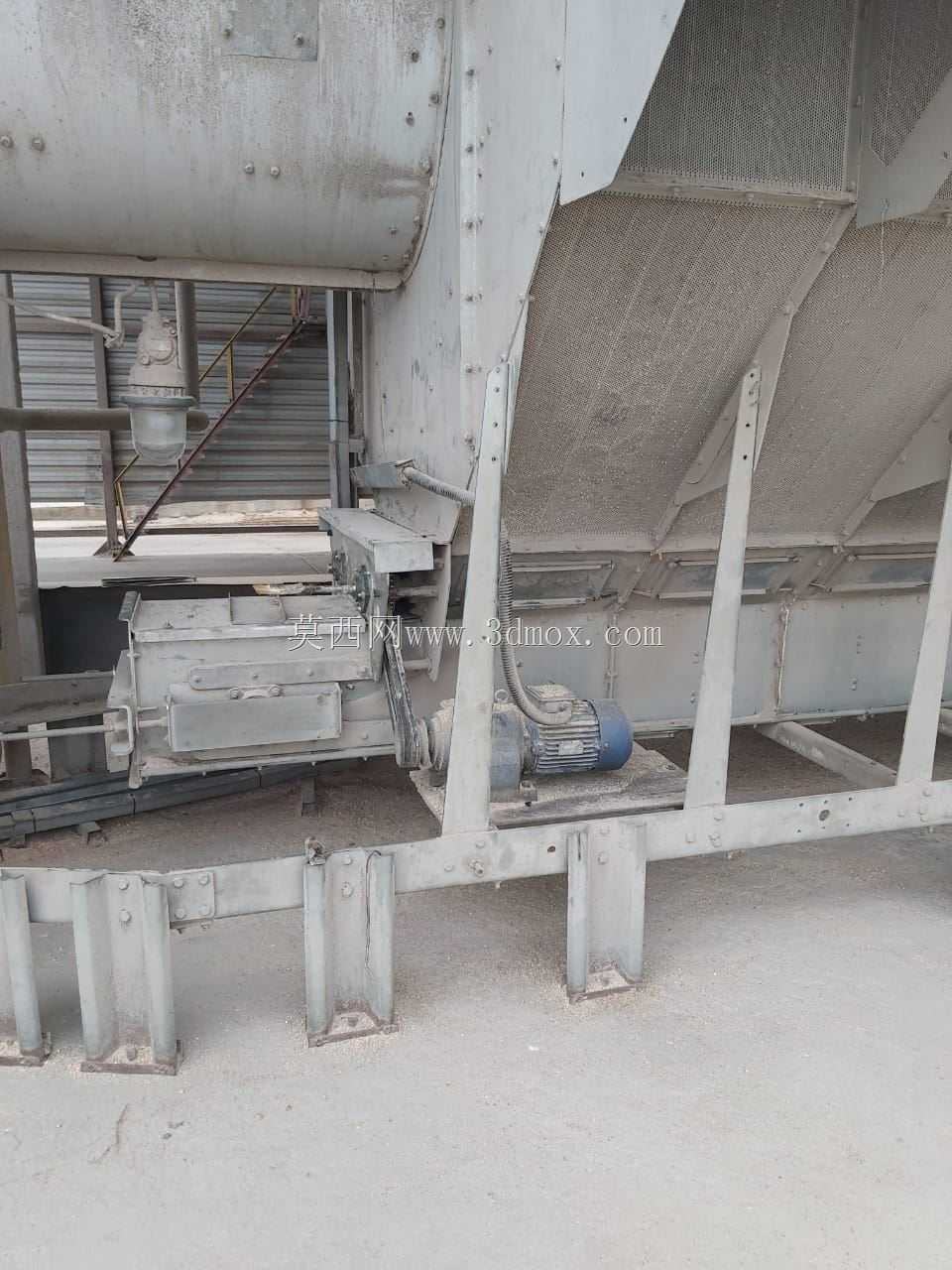

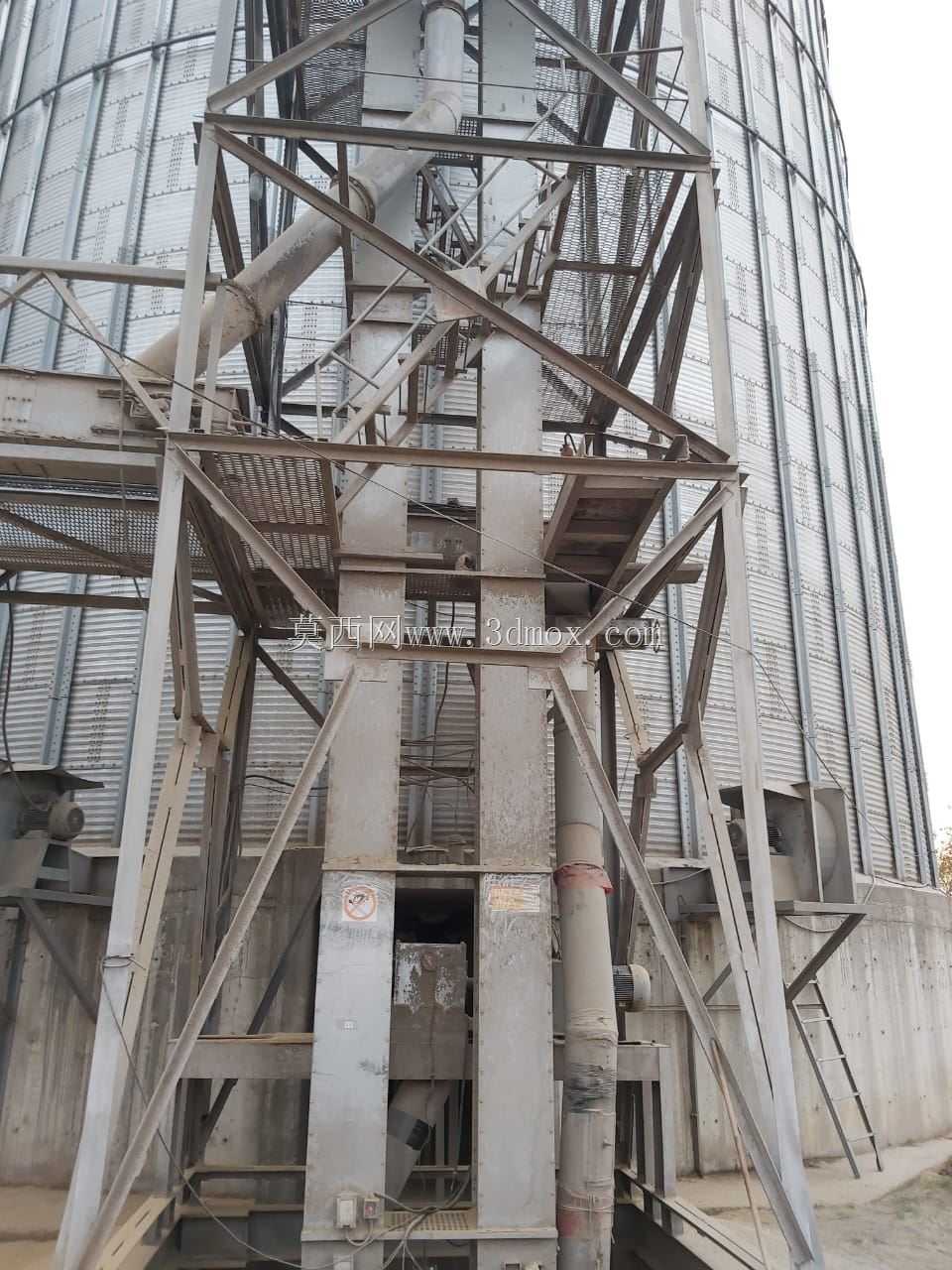

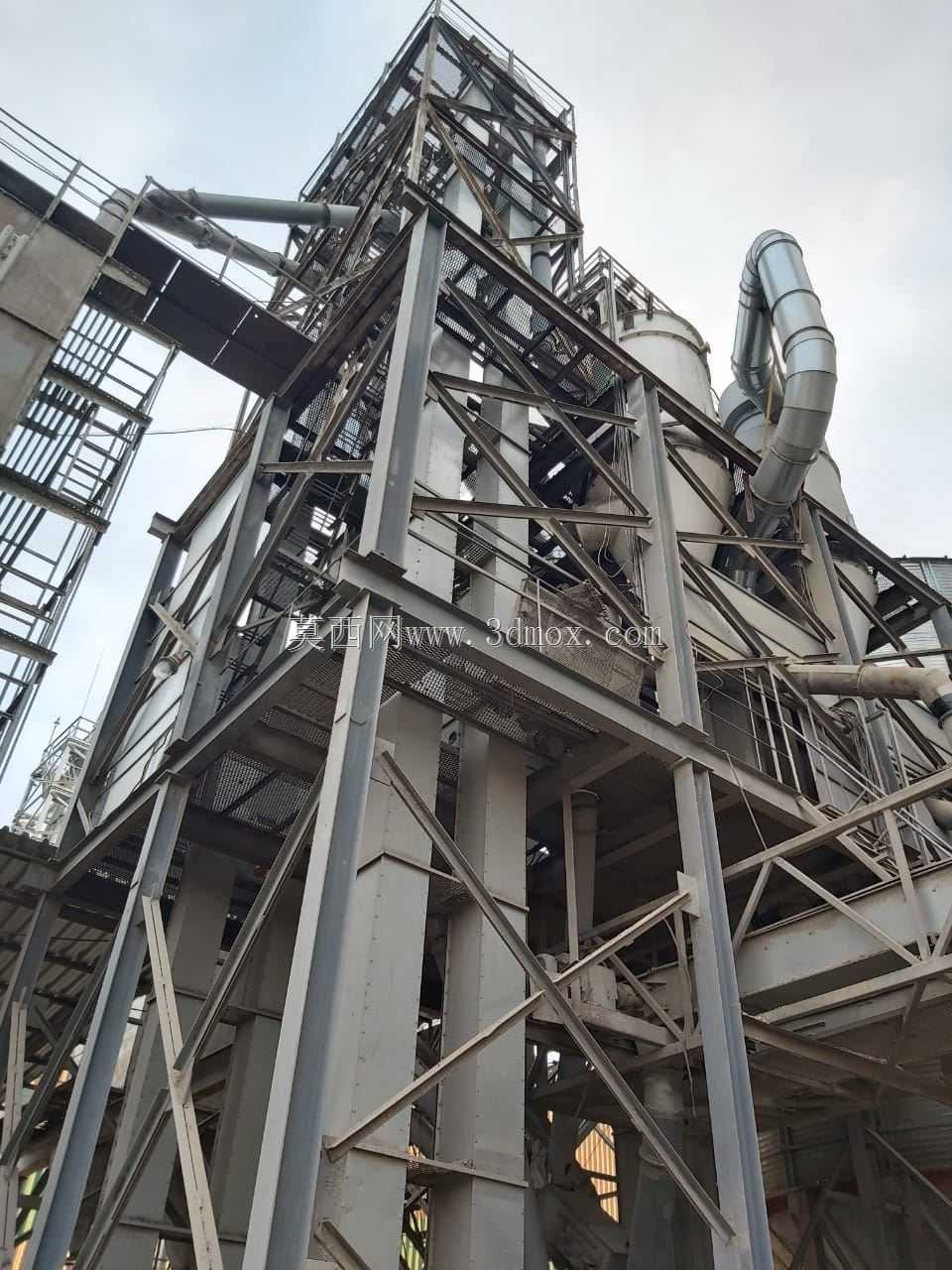

该立筒仓结构主要面向粮油加工、农产品收储、规模化种植基地的产后处理场景使用，可同时完成多品类农产品的暂存、烘干作业衔接，解决传统露天晾晒受天气影响大、粮食霉变损耗高的痛点，适配核桃、鹰嘴豆、扁豆、谷物等多种颗粒状农产品的烘干前暂存与烘干后周转存储需求，在中小型农产品加工厂、区域粮食收储点、特色经济作物种植合作社的生产动线中，可衔接前端清理设备与后端烘干、包装工序，作为中间缓冲存储单元平衡前后段工序的产能差，避免生产断流。整体采用装配式波纹钢板拼接仓壁，相比传统混凝土仓施工周期缩短60%以上，自重仅为同容积混凝土仓的15%，对场地地基承载力要求更低，适配县域、乡镇级收储点的场地建设条件。仓壁波纹板采用竖向加强肋与环向箍带组合加固设计，环向箍带沿仓体高度每间隔1.2米设置一道，可均匀分散仓内物料的侧压力，避免满仓状态下仓壁出现鼓胀变形；底部支撑结构采用热轧H型钢作为主立柱，立柱间交叉布置X型斜撑形成稳定的空间桁架结构，将仓体整体抬升4.2米，下方预留足够空间安装出料输送设备与通风均化装置，方便物料自流排出，减少残留堆积。设计阶段充分考虑不同物料的安息角差异，仓底下锥段采用55度锥角设计，可保证流动性较差的扁豆、核桃等物料顺利滑落，不会出现结拱堵料的问题；仓顶设置自然通风帽与进料口，进料口匹配常规斗式提升机的出料口径，可直接对接现有粮食输送线，无需额外定制转接接口。安装边界方面，单仓直径为8米，总高度14.6米，安装时需保证各立柱基础的水平高差不超过5毫米，避免仓体倾斜导致局部应力集中；仓壁拼接处采用三元乙丙橡胶密封条做密封处理，可防止雨水渗入导致物料霉变，同时减少外界虫害进入仓内的通道。支撑立柱底部采用预埋螺栓与混凝土基础连接，单组基础的抗拔承载力不低于120千牛，可抵御10级以下大风的荷载影响；仓体侧面预留有温度监测线缆的穿线孔位，可后续加装粮情监测系统，实时掌握仓内物料的温度变化，及时发现局部发热霉变的隐患。整体结构模块化程度高，所有构件均采用螺栓连接，无需现场焊接作业，后期可根据产能需求灵活扩容，加装同规格仓体形成仓群，适配不同规模的生产存储需求。
