间歇式粮食烘干塔成套设备结构设计

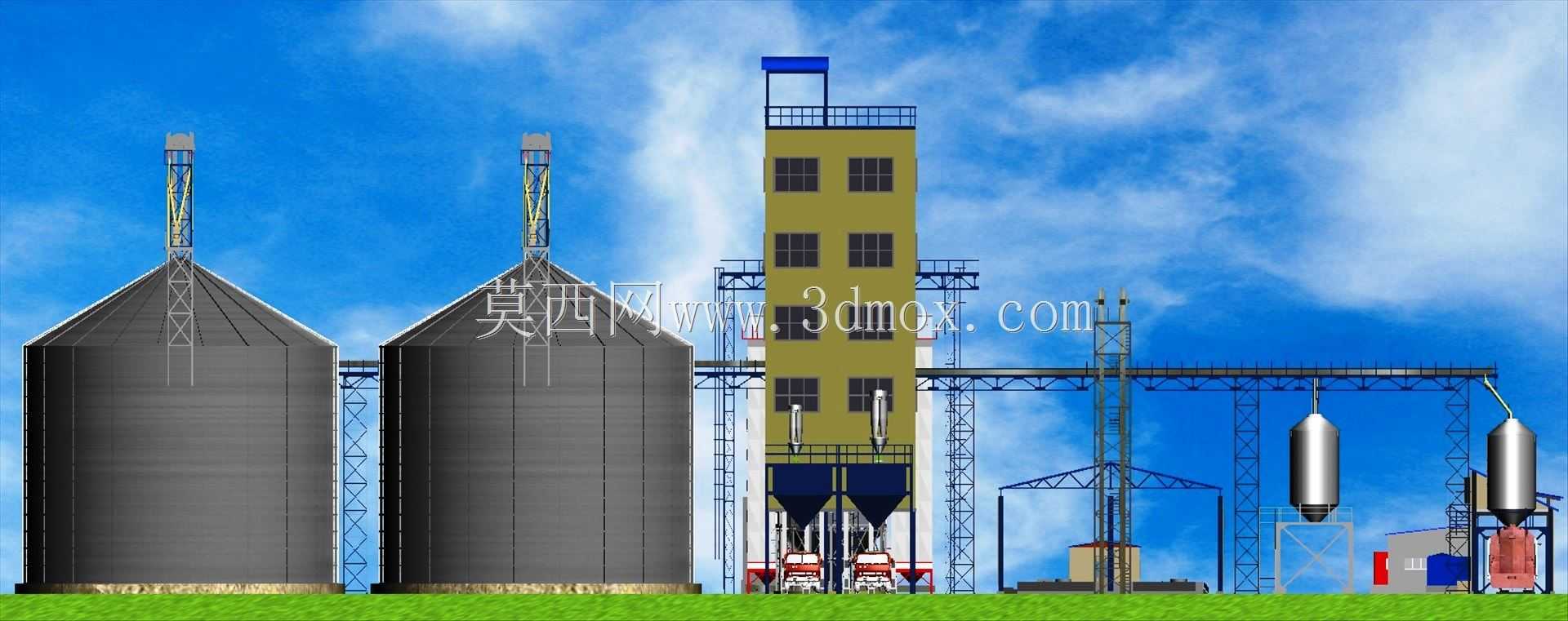

这套间歇式干燥成套设备主要面向中小型粮食收储站点、山区丘陵地带的家庭农场、特色农产品种植合作社使用，适配核桃、鹰嘴豆、谷物等多种颗粒状农产品的干燥作业需求，尤其适合单批次处理量不大、物料品类切换频繁的生产场景，可有效规避连续式烘干设备换料清理难度大、小批量作业能耗偏高的痛点。整套设备采用模块化布局设计，前端配置两座锥底立式储料仓，承担待干燥物料的暂存缓存功能，可提前完成物料的初步沉降去杂，避免大颗粒杂质进入烘干主机影响干燥均匀度；中部核心为多层塔式烘干主机，集成了上料提升、匀料布料、热风循环、缓苏冷却、排料出料多个功能段，设备侧面设置带防护栏的检修爬梯与顶层操作平台，方便运维人员定期检查布料器运行状态、清理热风风道积尘、更换密封易损件，平台边缘预留的安全护栏高度符合工业设备安全防护规范，可保障高空作业的操作安全。主机两侧通过架空输送栈桥分别连接储料仓与后端暂存料斗，干燥完成的物料可通过密闭溜管直接输送至后续包装或转运环节，全程采用密闭式输送结构，可减少作业过程中的物料抛洒损耗与粉尘外溢，降低车间内的粉尘浓度。在功能设计上，这套间歇式干燥设备采用批次式作业逻辑，单批次处理容积由烘干塔内部的有效盛装容量决定，作业时待干燥物料一次性装入烘干腔室后，通过均匀布风系统让热风逐层穿透物料层，配合定时换向的风路设计，避免出现局部物料过烘、局部物料含水率不达标的问题；每批次物料达到设定含水率标准后统一排出，之后再装入下一批次物料，每批次间预留的装卸料间隙，可方便作业人员根据不同物料的干燥特性调整热风温度、物料停留时长等参数，适配不同品类农产品的干燥工艺要求。在安装边界设计上，整套设备采用室外露天布置方案，底部通过混凝土支墩承载主体结构荷载，储料仓与烘干塔的支腿高度预留了足够的地下输料设备安装空间，设备整体高度适配常规乡村道路的运输限高要求，分体式模块结构可拆分运输至现场后再进行组装，无需大型吊装设备即可完成安装作业，大幅降低了偏远地区的设备安装与运输成本；设备各连接部位均采用密封法兰结构，可减少热风泄漏带来的能耗损失，热风风道内设置的导流结构可让风场分布更均匀，有效提升单批次物料的干燥一致性，避免出现干湿不均导致的物料霉变问题。
