塔式谷物自然风干干燥处理设备结构

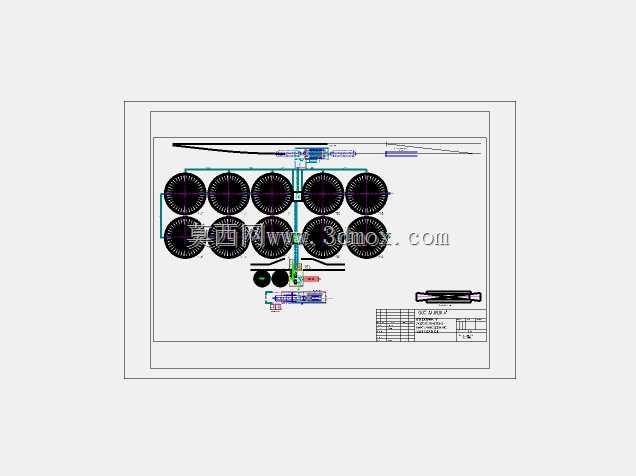

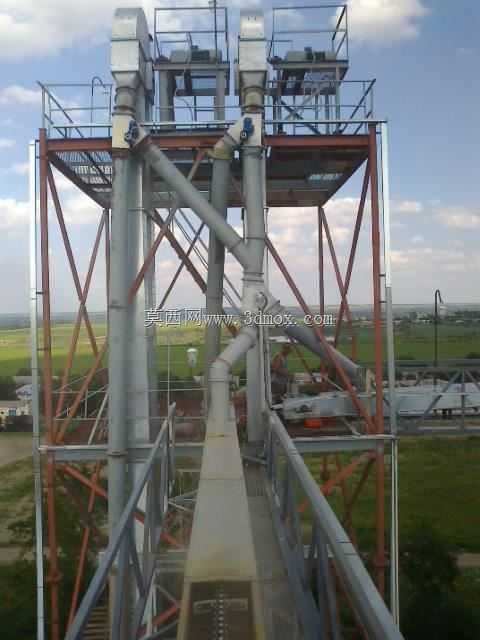

这套塔式干燥处理设备，主要面向中小型粮油加工场站、家庭农场及粮食收储站点的原粮降水作业场景，适配小麦、玉米、豆类、带壳坚果等多种颗粒状农产品的自然风干干燥需求，无需额外配置高功率热风发生装置，仅依靠自然空气流通完成粮粒内部水分的迁移析出，能够在低能耗前提下实现原粮的安全存储水分达标，避免高水分粮食收储过程中出现霉变、发芽、发热变质等问题，尤其适配电力供应不稳定、热风燃料获取成本较高的郊野农业生产区域。设备整体采用高架钢构桁架作为主体承载结构，整体安装边界需预留不小于设备外廓三米的作业维护空间，底部支撑腿需做硬化混凝土预埋处理，保证整体结构在强风天气下的结构稳定性，避免高空作业平台出现晃动偏移。主体干燥段采用多组立式竖直干燥筒并行排布的结构设计，干燥筒侧壁开设均匀排布的通风孔道，外部自然风可穿透筒壁与内部下落的粮粒充分接触，带走粮粒表层蒸发的水汽；筒身之间设置倾斜布置的输粮溜管，依靠粮食自身重力完成不同干燥段之间的物料输送，无需额外配置动力输送组件，进一步降低设备整体的运行能耗与后期维护成本。顶部设置进料分配与检修操作平台，平台周边配置高度不低于1.2米的安全防护栏杆，预留人员巡检、物料疏通的作业空间，顶部的进料装置可将待干燥原粮均匀分配至各个干燥筒内，避免单筒负载过大导致的粮粒堵塞、干燥不均问题。设计过程中重点考量了自然通风的气流组织路径，通过调整干燥筒的排布间距、溜管的倾斜角度，保证每一段干燥路径内的粮粒都能与流通空气充分接触，避免出现通风死角导致局部粮食水分不达标；同时钢构支架采用模块化分段设计，可根据场站的实际处理量需求灵活增减干燥筒的配置数量，适配不同规模的粮食干燥作业需求，设备整体无复杂精密传动部件，日常仅需定期检查结构连接紧固件的松紧状态、清理通风孔道的积尘杂物即可维持稳定运行，大幅降低了农业生产场景下的设备使用门槛。
